Обзор и тестирование видеокарты Sapphire Toxic R9 280X (страница 2)

Дизайн и особенности видеокарты

Внешний вид – это, безусловно, одна из основных составляющих общей привлекательности продукта. Бывает, что видеокарта показывает средний уровень производительности, но выглядит настолько необычно, что в некоторых сборках она смотрелась бы просто идеально.

450x323  25 KB. Big one: 1000x717  87 KB

реклама

Однако, здесь, как и во многих других аспектах, главное – не перегнуть палку. Хлебом не корми производителей, но дай им оторваться на габаритах устройства. Так и рождаются трехслотовые системы охлаждения, а в данном случае она получилась изрядно вытянутой в длину, что особенно заметно с обратной стороны.

450x337  24 KB. Big one: 1000x748  83 KB

Теоретически все ясно: нужен большой радиатор, чтобы отвести большое количество тепла, для этой цели требуется обдув несколькими вентиляторами. Собрать всю эту идею в компактную конструкцию получается не всегда, поэтому приходится чем-то жертвовать. В данном случае длина видеокарты Sapphire Toxic R9 280X равна 308 мм.

450x194  26 KB. Big one: 1500x645  162 KB

Кулер крепится при помощи четырех подпружиненных винтов с обратной стороны и двух обычных с задней панели. Конструкция его очень интересна, но далеко не уникальна.

реклама

450x152  19 KB. Big one: 1000x338  70 KB

450x152  19 KB. Big one: 1000x338  82 KB

В основе лежит большой радиатор, выполненный по классической схеме.

450x162  20 KB. Big one: 1000x360  96 KB

450x162  17 KB. Big one: 1000x360  77 KB

Из основания выходят пять медных тепловых трубок. По краям находятся самые тонкие, дальше следуют две потолще, а по центру проходит самая толстая. Три трубки из середины делают небольшой изгиб вверх и идут прямо. На них нанизывается группа алюминиевых пластин, образующих поверхность отвода тепла. Получается как бы одна часть радиатора. Хорошо заметно, что все элементы пропаяны.

Две крайние тепловые трубки загибаются обратно и пронизывают другую группу алюминиевых пластин, которая возвышается над основанием. Оно состоит из металлической рамки с отверстием посередине, где находится толстая медная пластина с выступом в виде прямоугольника, для лучшего контакта с графическим процессором. В качестве термоинтерфейса применено мягкое серое вещество, похожее на густую пасту.

450x318  19 KB. Big one: 1000x706  73 KB

Сверху радиатор накрывается комбинированным кожухом из оранжевого пластика и окрашенных металлических элементов, внутри которого размещены вентиляторы.

450x152  19 KB. Big one: 1000x338  66 KB

450x152  20 KB. Big one: 1000x338  67 KB

Два из них представлены моделями FirstD FDC10H12S9-C с техническими характеристиками 12 В, 0.35 А.

реклама



450x364  31 KB. Big one: 1000x809  106 KB

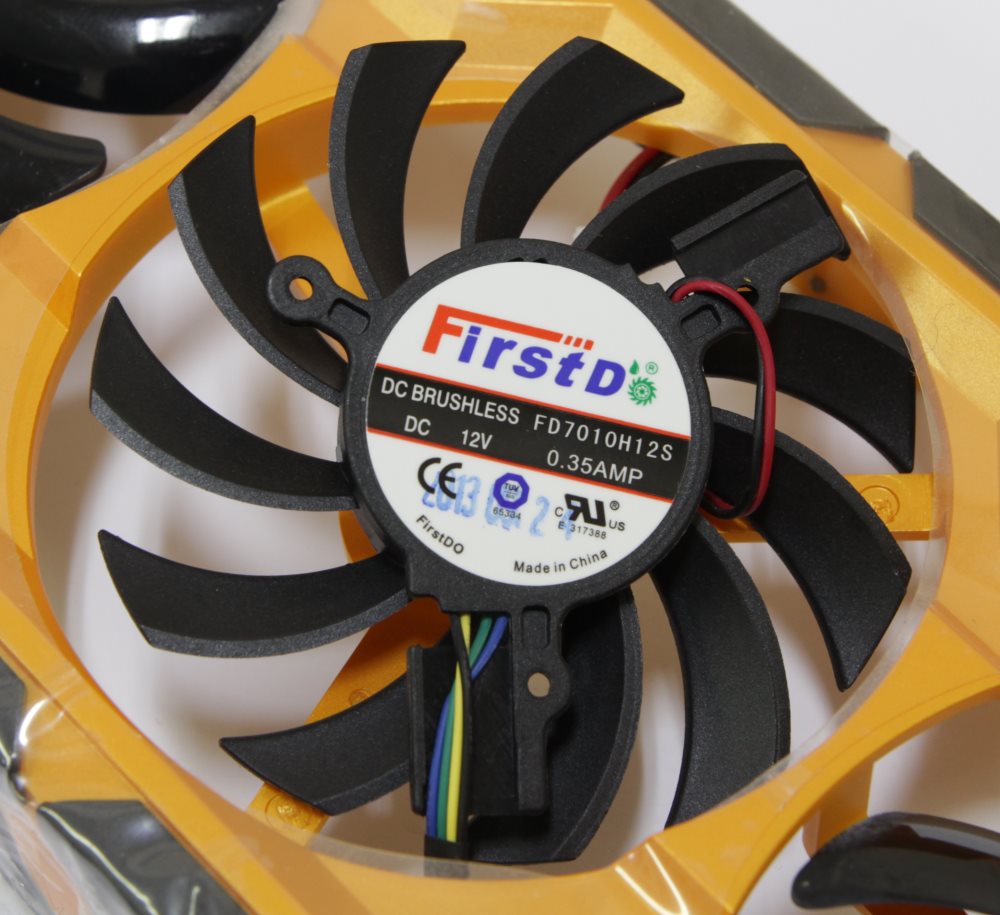

Еще один, тот, что находится посередине, немного поменьше в диаметре. Здесь используется устройство FirstD FD7010H12S с техническими характеристиками 12 В, 0.35 А.

450x412  37 KB. Big one: 1000x915  117 KB

В кожух встроены светодиоды, которые подсвечивают верхнюю надпись «Sapphire».

450x185  18 KB. Big one: 1000x410  60 KB

реклама

После снятия системы охлаждения видеокарта принимает следующий вид.

450x204  25 KB. Big one: 1500x681  205 KB

450x204  17 KB. Big one: 1500x681  130 KB

Спереди заметны два небольших радиатора, сверху и сбоку виднеются какие-то декоративные элементы, а сзади поверхность платы закрывает окрашенная пластина из алюминиевого сплава.

реклама

450x145  12 KB. Big one: 1000x323  40 KB

450x145  14 KB. Big one: 1000x323  53 KB

Она крепится с лицевой стороны при помощи нескольких винтов. Эти же винты фиксируют декоративные элементы.

450x292  15 KB. Big one: 1000x648  52 KB

реклама

Необходимо отметить, что задняя металлическая пластина установлена вовсе не для красоты, а для опоры большого кулера.

300x189  8 KB. Big one: 1000x631  51 KB 300x189  6 KB. Big one: 1000x631  37 KB

При осмотре можно заметить два маленьких радиатора, которые отводят тепло от транзисторов. Один из них находится в левой части, ближе к видеовыходам.

300x209  7 KB. Big one: 600x418  16 KB 300x209  6 KB. Big one: 600x418  17 KB

Его габариты совсем скромные. Напарник, установленный в правой части, гораздо больше и с более специфической формой, которая согласуется с особенностями платы.

реклама

300x209  9 KB. Big one: 1000x695  42 KB 300x209  7 KB. Big one: 1000x695  37 KB

Оба радиатора изготовлены из алюминиевого сплава и окрашены в черный цвет. В качестве термоинтерфейса используется терморезинка толщиной около 1 мм. Крепятся они к втулкам задней пластины, при помощи винтов.
