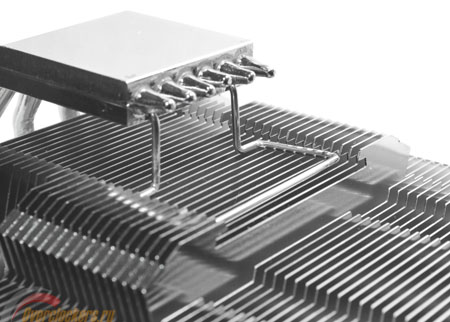

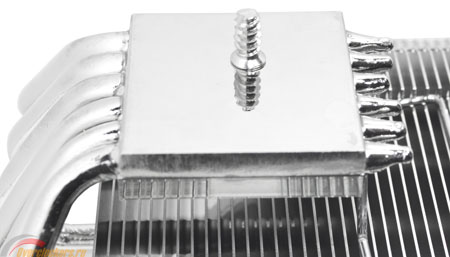

Стоит отметить еще один характерный признак серии AXP. Для предотвращения изгиба тепловых трубок разработчики предусмотрели специальную подставку, которая опирается на рассеивающие пластины.
Как можно заметить, квадратный теплосъемник, размеры которого составляют 42 на 42 мм, хорошо отполирован.

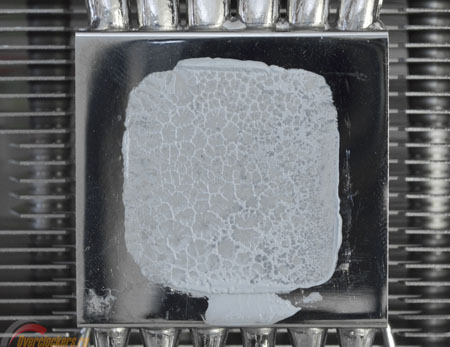

Но еще сильнее поражает факт, что не удалось обнаружить привычную выпуклость! Основание AXP-200 практически идеально ровное. Этот тезис хорошо подтверждают и отпечатки термопасты.
реклама
Теперь можно на какое-то время отложить радиатор в сторону и взять в руки штатный вентилятор.
Вентилятор

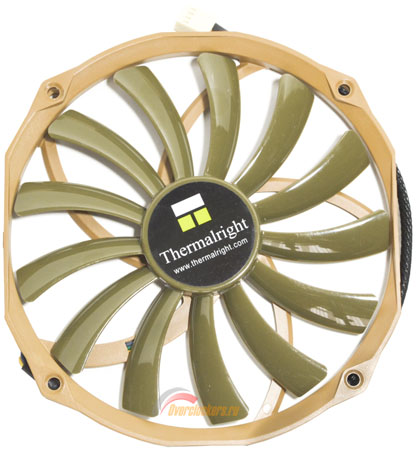

В составе AXP-200 поставляется модель с названием TY-14013 и толщиной всего 13 мм. Набор ее монтажных отверстий соответствует стандартному типоразмеру 140 мм.
Мне для тестов досталась стандартная модификация цвета хаки. Напомню, что существует и пропеллер в черно-красном исполнении. Такой вариант приплюсовал букву «R» к индексу производителя.
Крыльчатка состоит из тринадцати лопастей, которые могут вращаться со скоростью 700-1300 оборотов в минуту.
реклама

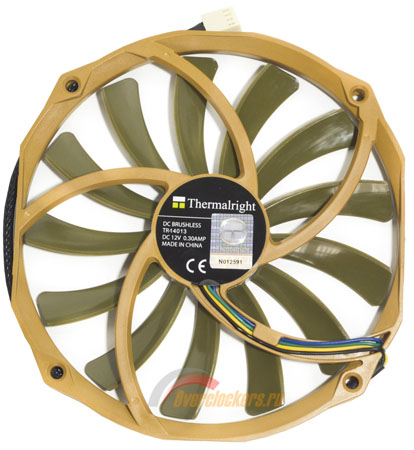

Показатель прокачиваемого объема на официальном сайте указан только один – 64.52 CFM, а уровень шума составляет 30.6 дБ. Надо полагать, что все эти значения актуальны для максимальной скорости. Идентичными характеристиками обладает модель с черной рамкой и алыми лопастями.

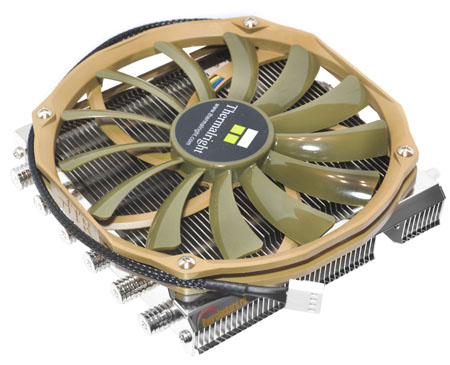

Непосредственно к радиатору TY-14013 прикручивается винтами, а к материнской плате подключается посредством разъема 4 pin. С установленным вентилятором высота кулера достигает 73 мм.

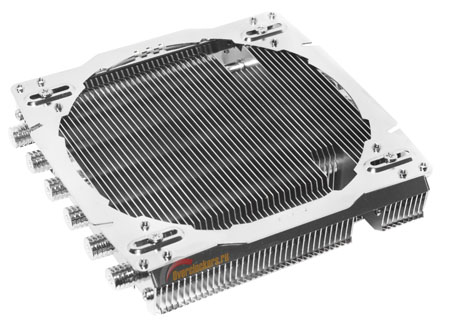

Если же необходимость использовать тонкий вентилятор отсутствует, то можно воспользоваться рамкой-переходником.

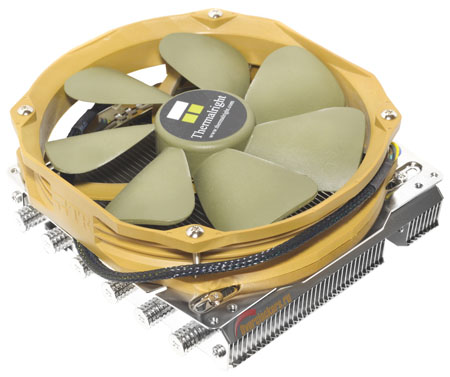

После чего длинными винтами из комплекта можно прикрутить модель стандартной толщины 25 мм. В моем случае героем таких испытаний стал TY-141.

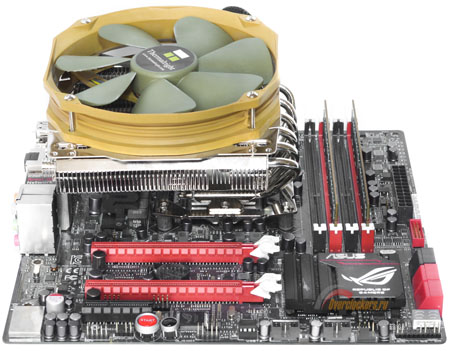

Высота кулера увеличивается до 85 мм, что, на мой взгляд, не так уж существенно. Другой важный вопрос заключается в том, будет ли оправдано увеличение высоты.
Это выяснится совсем скоро.
Тестовый стенд
Для тестирования нового компактного кулера Thermalright была собрана следующая система:
- Материнская плата: ASUS Maximus V Gene (Z77, BIOS ver. 1604);
- Процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Оперативная память: Samsung M378B5273DH0-CH9, 2x4 Гбайта, 1333 МГц;
- Блок питания: Enermax NAXN82+ 850W, 850 Ватт;
- Дисковая подсистема:
- OCZ Vertex 2, 60 Гбайт, SATA II;
- Corsair Force 3, 120 Гбайт, SATA 6 Гбит/с;
- Seagate Barracuda 7200.12 ST3500418AS, 500 Гбайт, SATA II;
- Термоинтерфейс: Gelid GC-Extreme;
- Реобас: Lamptron FC5v2;
- Корпус: открытый стенд.
Установка и совместимость
Монтаж главного героя ничем не отличается от аналогичного процесса AXP-100, поэтому позволю себе не рассматривать процесс в сотый раз.
Единственный нюанс, который стоит упомянуть, заключается в том, что удлиненная прижимная пластина не фиксирует плотно основание кулера, вследствие чего он болтается, как ему вздумается, на теплораспределительной крышке процессора.
реклама
Теперь обратимся к вопросам совместимости. Если в случае с «Сотым» особых проблем не возникало, то подросший главный герой уже не так прост.
Конкретных указаний на предпочтительную ориентацию в инструкции нет, поэтому пришлось выяснять этот вопрос эмпирически.

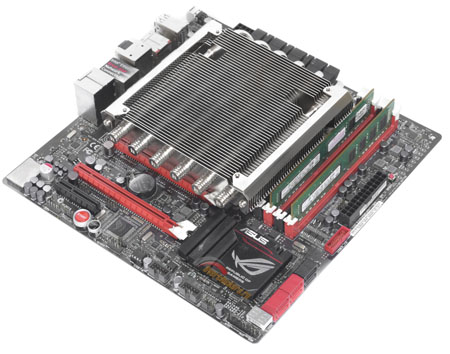

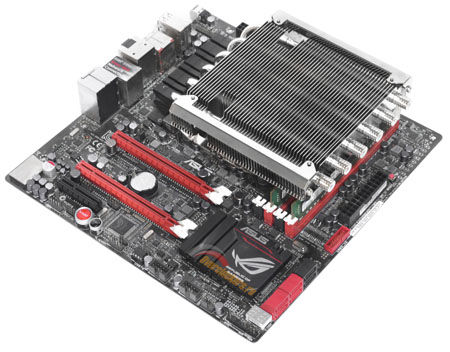

На снимке показан пример не самого удачного расположения, поскольку в данном случае AXP-200 словно мама-утка заботливо прикрывает «крылом» из теплотрубок и алюминиевых ребер слоты оперативной памяти. Модули стандартной высоты можно поставить, но попытки использовать планки с радиаторами изначально обречены на провал.

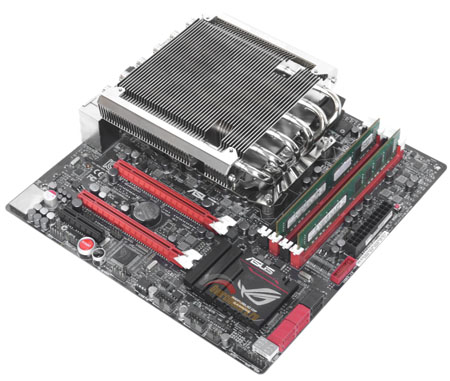

При таком раскладе заблокированным оказывается и первый графический слот, поэтому надо крутить радиатор дальше.

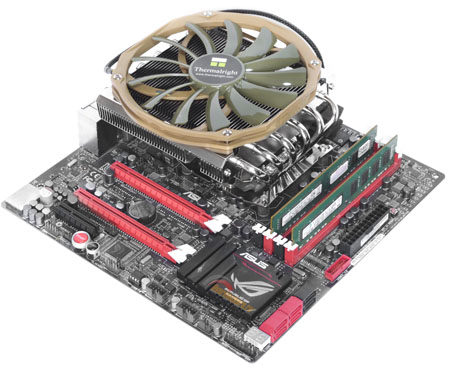

В таком положении все уже гораздо лучше. Помех для установки видеокарты или оперативной памяти нет.
Поэтому именно в таком положении были проведены температурные тесты героя обзора.
