Обзор и тестирование материнских плат Gigabyte GA-Z87-HD3 и GA-Z87M-HD3 (страница 3)
реклама
Технические характеристики
Поддерживаемые процессоры | Support for Intel® Core™ i7 processors/ Intel® Core™ i5 processors/ Intel® Core™ i3 processors/ Intel® Pentium® processors/ Intel® Celeron® processors in the LGA 1150 package |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z87 |
Оперативная память | GA-Z87-HD3: 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 3000 (разгон) / 2933 (разгон) / 2800 (разгон) / 2666 (разгон) / 2600 (разгон) / 2500 (разгон) / 2400(разгон) / 2200 (разгон) / 2133 (разгон) / 2000 (разгон) / 1866 (разгон) / 1800 (разгон) / 1600 / 1333 МГц GA-Z87M-HD3: 2 x 240-pin DDR3 DIMM, двухканальный режим, до 16 Гбайт при частоте 3000 (разгон) / 2933 (разгон) / 2800 (разгон) / 2666 (разгон) / 2600 (разгон) / 2500 (разгон) / 2400(разгон) / 2200 (разгон) / 2133 (разгон) / 2000 (разгон) / 1866 (разгон) / 1800 (разгон) / 1600 / 1333 МГц |
Слоты расширения | GA-Z87-HD3:
GA-Z87M-HD3:
|
Поддержка Multi-GPU | GA-Z87-HD3: CrossFireX в конфигурации с двумя графическими адаптерами по формуле 16+4. GA-Z87M-HD3: Нет. |
Поддержка SATA/RAID | Intel Z87: 6x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 |
Поддержка eSATA | Нет |
Поддержка IDE и FDD | Нет |
Сеть | Realtek® 8111GR, 1 x Gigabit LAN Controller(s) |
Аудио | GA-Z87-HD3: Realtek® ALC892 codec High Definition Audio 2/4/5.1/7.1-channel Support for S/PDIF In Support for S/PDIF Out GA-Z87M-HD3: Realtek® ALC887 codec High Definition Audio 2/4/5.1/7.1-channel *To configure 7.1-channel audio, you have to use an HD front panel audio module and enable the multi-channel audio feature through the audio driver. |
USB 2.0 | GA-Z87-HD3: 8x USB 2.0 (Intel Z87) GA-Z87M-HD3: 6x USB 2.0 (Intel Z87) |
USB 3.0 | Intel Z87: 6x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | ITE IT8728F |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы задней панели | 1 x PS/2 порт для клавиатуры/мыши 1 x HDMI 1 x DVI-D 1 x D-SUB 1 x LAN 4 x USB 3.0 2 x USB 2.0 6 аудио входов/выходов 3.5-мм mini-jack на GA-Z87-HD3, 3 на GA-Z87M-HD3 |
Фирменные технологии | Support for Q-Flash Support for Xpress Install Support for APP Center * Available applications in APP Center may differ by motherboard model. Supported functions of each application may also differ depending on motherboard specifications. @BIOS EasyTune EZ Setup USB Blocker Support for ON/OFF Charge |
Размеры, мм | GA-Z87-HD3: 305x225 GA-Z87M-HD3: 244x174 |
Форм-фактор | GA-Z87-HD3: ATX GA-Z87M-HD3: MicroATX |
Возможности BIOS Setup
Меню UEFI материнских плат практически идентично, так что рассмотрим его на примере GA-Z87-HD3.
В первую очередь оно удивляет поддержкой разрешения 1920х1080 и соответствующим наполнением. В центре экрана расположилось меню, которое можно назвать стандартным для многих плат других производителей, а пространство вокруг центральной части заполнено информацией о системе: здесь указана и модель процессора, и текущее значение частот, и мониторинг напряжений, и обороты вентиляторов:
реклама

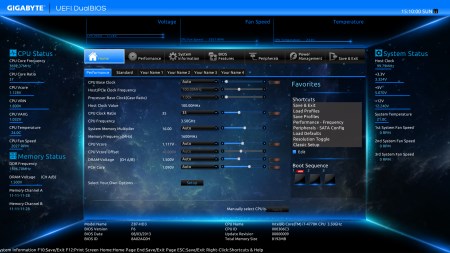

Изначально открывается вкладка Performance раздела Home, где собраны базовые настройки, необходимые для разгона системы. Да, при их помощи можно не реализовать полностью потенциал процессора, зато новичок здесь не заблудится.
Следующим подразделом в меню Home является Standard:
Здесь можно выбрать приоритетный порт для вывода видео, можно отключить встроенное видео и контроллер SATA, а также задать режим работы SATA портов.

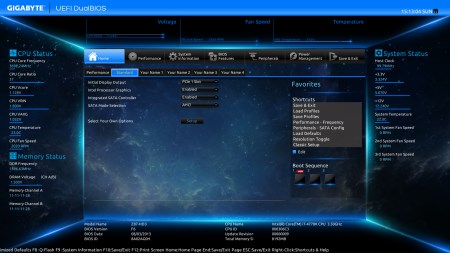

Интереснее всего выглядят четыре подраздела, с названиями Your Name 1-4, они пусты:

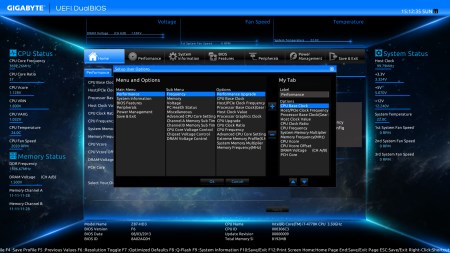

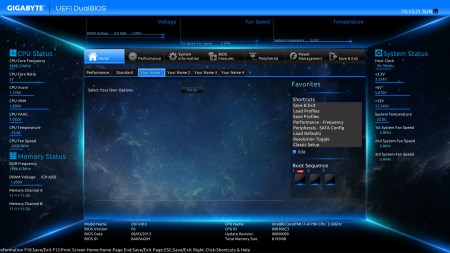

Данное меню является примерно тем же, что представляет собой вкладка «My Favorites» на материнских платах ASUS. Здесь по своему усмотрению можно разместить настройки из любого другого подраздела:
реклама
Проще говоря, настроить меню под себя.
Все настройки, касающиеся разгона системы, собраны в разделе Performance:
Первым делом пользователю предоставляется подраздел Frequency, где собраны основные настройки частот: здесь можно задать значение базовой частоты, значение коэффициента умножения процессора, а также частоту работы памяти и XMP профили. Именно здесь собраны настройки авторазгона. Помимо этого в данном подразделе есть вкладка углубленных настроек процессора:

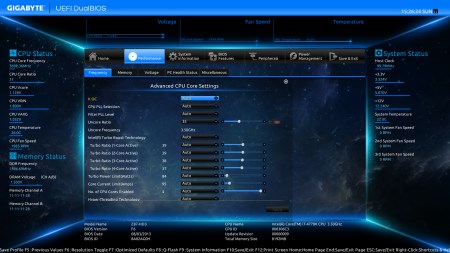

Здесь можно задать коэффициент умножения Uncore (CPU_Cache на платах ASUS), представлены настройки энергосберегающих функций и лимиты потребления для работы Turbo Boost.
Второй раздел меню Performance – Memory, как понятно из названия, он посвящен настройкам памяти:

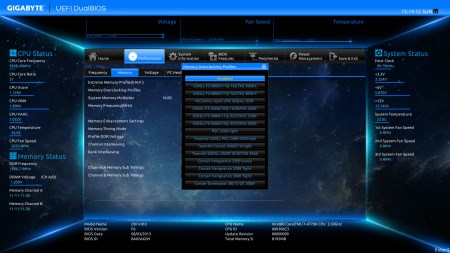

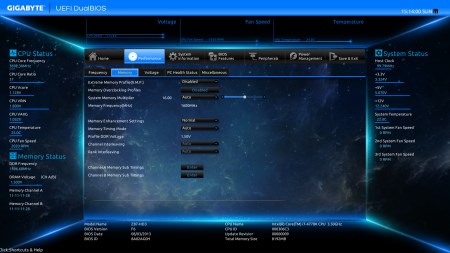

В базовом меню можно установить частоту работы памяти, активировать профиль XMP или один из профилей, заготовленных производителем материнской платы:
В отличие от ROG плат ASUS, здесь профили расписаны не для различных микросхем, а для конкретно взятых комплектов оверклокерской памяти.

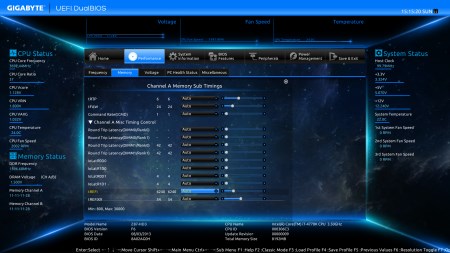

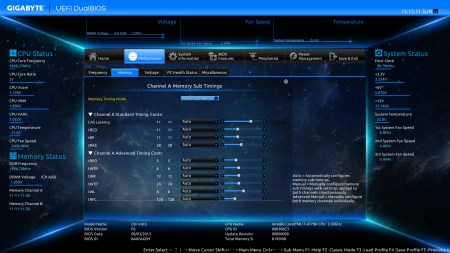

Настройкам таймингов посвящен отдельный подраздел:
реклама

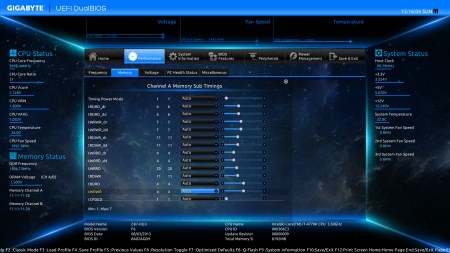

Список доступных для изменения задержек:
Тайминг |
значение |
значение |
|
||
CAS Latency |
|
|
tRCD |
|
|
tRP |
|
|
tRAS |
|
|
|
||
tRRD |
|
|
tWTR |
|
|
tWR |
|
|
tWTP |
|
|
tWL |
|
|
tRFC |
|
|
tRTP |
|
|
tFAW |
|
|
Command Rate (tCMD) |
|
|
|
||
Round Trip Latency (DIMM0/Rank0) |
|
|
Round Trip Latency (DIMM0/Rank1) |
|
|
Round Trip Latency (DIMM1/Rank0) |
|
|
Round Trip Latency (DIMM1/Rank1) |
|
|
IoLatR0D0 |
|
|
IoLatR1D0 |
|
|
IoLatR0D1 |
|
|
IoLatR1D1 |
|
|
tREFI |
|
|
tREFIX9 |
|
|
Timing Power Mode |
|
|
tRDRD_dr |
|
|
tRDRD_dd |
|
|
tWRWR_dr |
|
|
tWRWR_dd |
|
|
tRDWR_dr |
|
|
tRDWR_dd |
|
|
tWRRD_dr |
|
|
tWRRD_dd |
|
|
tWRRD |
|
|
tRDWR |
|
|
tRDRD |
|
|
tWRWR |
|
|
tCPED |
|
|
tPRPDEN |
|
|
tRDPDEN |
|
|
tWRPDEN |
|
|
tXPDLL |
|
|
tXP |
|
|
tTAONPD |
|
|
tCKE |
|
|
tDecWR |
|
|
Следующий подраздел меню разгона – Voltage, посвященный устанавливаемым напряжениям:

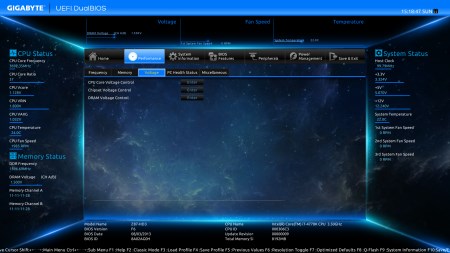

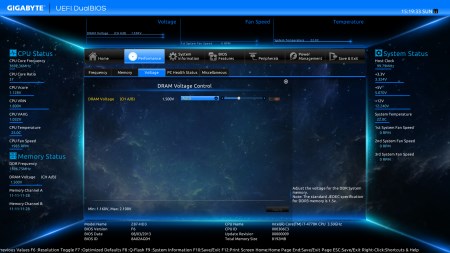

Не понятно зачем, но он разделен еще на три подраздела. При этом, большинство настроек собраны в CPU Core Voltage Control, в то время как вкладки Chipset Voltage Control и DRAM Voltage Control почти пусты:
Перечень доступных для изменения напряжений:
Напряжение |
значение, В |
значение, В |
напряжения, В |
CPU VRIN External Override |
|
|
|
CPU Vcore |
|
|
|
CPU Graphics Voltage |
|
|
|
CPU RING Voltage |
|
|
|
CPU System Agent Voltage |
|
|
|
CPU I/O Analog Voltage |
|
|
|
CPU I/O Digital Voltage |
|
|
|
PCH Core |
|
|
|
PCH I/O |
|
|
|
DRAM Voltage |
|
|
|
Отмечу, что на GA-Z87M-HD3 нет возможности изменения напряжения PCH I/O, в остальном меню разгона рассматриваемых плат идентично.

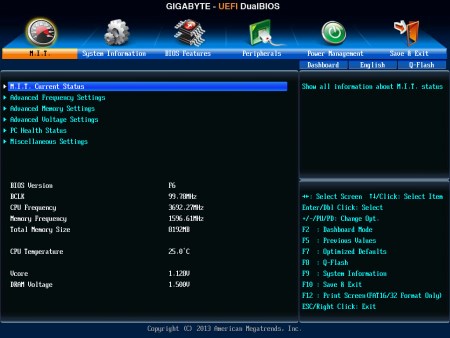

Также можно отметить, что при нажатии F2 можно попасть в «старое» меню, с привычным по предыдущим поколениям системных плат оформлением:
Структура разделов и перечень доступных для изменения настроек здесь идентичны, разве что нет возможности конфигурирования меню по своему усмотрению.
