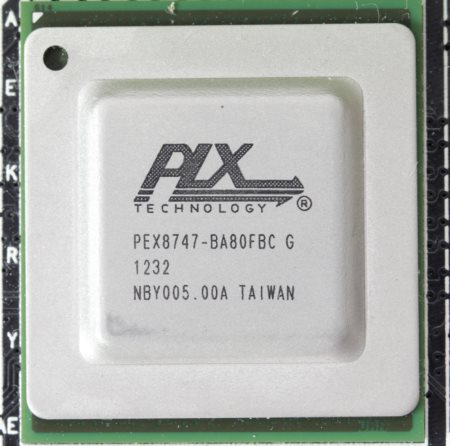

Производитель решил расширить функционал шестнадцати процессорных линий PCI-e Gen 3.0 и для этого распаял микросхему-коммутатор PLX PEX8747.
На входе она забирает от процессора шестнадцать линий PCI-e Gen 3.0, а на выходе можно получить четыре раза по x8 PCI-e Gen 3.0, что дает возможность реализовать поддержку четырех видеокарт. Взглянем на периферийные слоты и убедимся в этом.

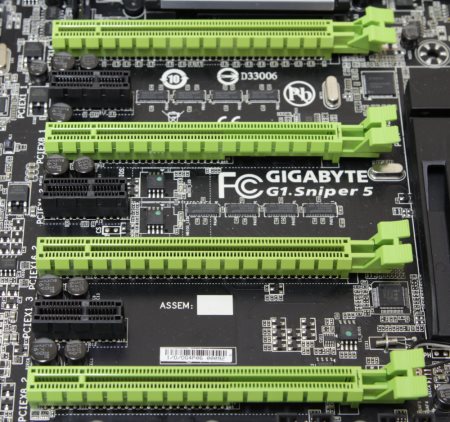

Да, действительно присутствуют четыре PCI-e x16 Gen 3.0 и три PCI-e x1. Как вы уже поняли, первая четверка работает в режиме x16+x0+x16+x0 или x8+x8+x8+x8. Второй и четвертый аппаратно ограничены до режима x8, что хорошо заметно на фотографии.
реклама
Есть еще несколько важных замечаний. Начнем с того, что в самый верхний слот поставить видеокарту будет непросто, особенно если установлен большой кулер типа Noctua NH-D14, поскольку он будет мешаться. Выход есть – например, использовать СВО. Похожая проблема может произойти при установке видеокарты в самый нижний слот. Только в данном случае ограничения накладывает корпус.
Возможно, именно поэтому в комплекте есть специальный набор для создания открытого стенда. Придется ли это по вкусу игроманам? Думаю, что нет, ведь они привыкли к тому, что их компьютеры закрыты и внутрь никто не лазает.

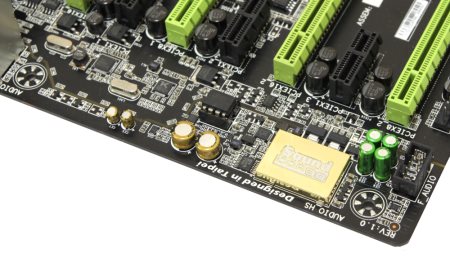

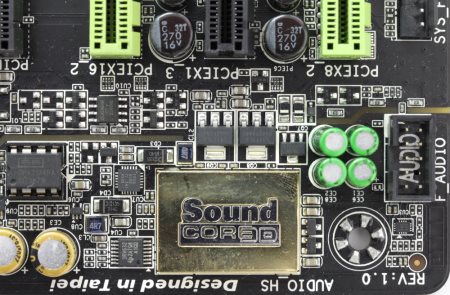

В левом нижнем углу находится звуковой кодек. Микросхема закрыта специальной декоративной крышкой с надписью Sound Core3D, за которой скрывается Creative CA0132.
Стоит вспомнить, что на предыдущем «Снайпере» (равно как и на Gigabyte G1.Sniper M5) установлен абсолютно такой же кодек. С одной стороны, звук радует, а с другой – понимаешь, что ничего принципиально не поменялось.
Звуковая подсистема здесь также вынесена в отдельную часть печатной платы.
Граница подсвечивается с обратной стороны несколькими светодиодами, поэтому в работе материнская плата напоминает новогоднюю елку.
реклама

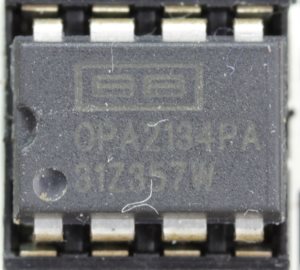

Не забыл производитель и о своей технологии Gigabyte OP AMP Upgrade Kit. Для этого на материнской плате есть специальный разъем, куда вставляется операционный усилитель. По умолчанию установлена микросхема OPA2131PA.

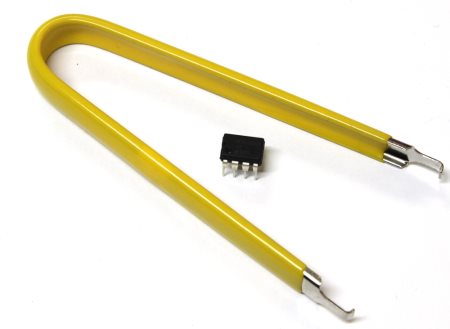

Еще одна поставляется в комплекте вместе со специальными щипцами для удобства демонтажа.

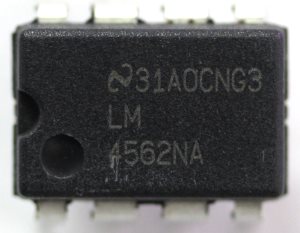

Это микросхема National Semiconductor LM4562NA.
Во время тестирования Gigabyte G1.Sniper M5 никакой разницы после замены мне обнаружить не удалось. Поэтому не исключено, что это очередная маркетинговая уловка, но сама идея модификации звука выглядит очень интересной.

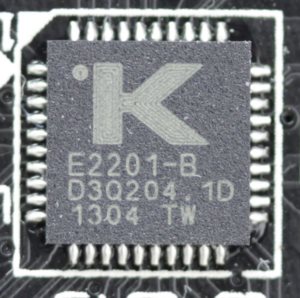

Немного выше по левому краю находятся две микросхемы гигабитных сетевых контроллеров. Одна представлена Qualcomm Atheros Killer E2200.

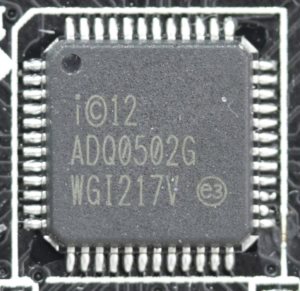

Другая – Intel I217V.
Основным преимуществом Qualcomm Atheros Killer E2200 перед остальными является программное обеспечение, которое устанавливает приоритеты для различных типов трафика, позволяя получить чуть меньшие задержки в компьютерных онлайн-играх.
реклама
Для поддержки беспроводных сетей в комплекте предусмотрен специальный PCI-e x1 адаптер Gigabyte GC-WB3000D. Вместе с ним поставляется внешняя антенна. Этот адаптер поддерживает практически все современные сетевые стандарты беспроводных сетей 802.11 a/b/g/n. Кроме этого есть поддержка Bluetooth v4.0. Конечно, беспроводная сеть это хорошо, но в данном случае реализация немного хромает. После установки адаптера оказывается занятым один слот PCI-e x1 и один порт USB 2.0, что накладывает определенные ограничения.

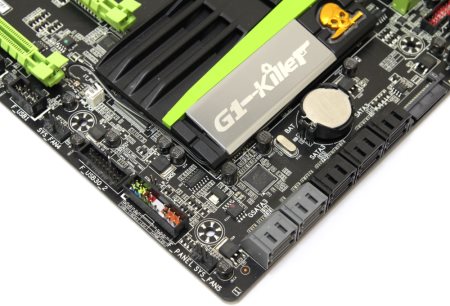

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.

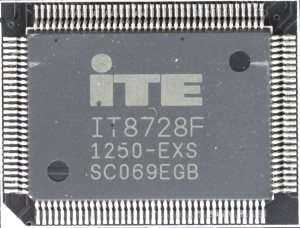

Недалеко от него распаяна микросхема контроллера ввода/вывода и системного мониторинга ITE IT8728F.

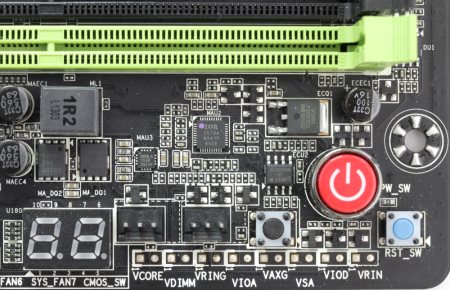

В правом верхнем углу находится импровизированный блок управления платой, который состоит из трех кнопок Power, Reset и ClrCMOS, а также сдвоенного семисегментного индикатора, отображающего POST-коды загрузки и инициализации.
По правому краю размещены контактные площадки для замера напряжения на различных компонентах.

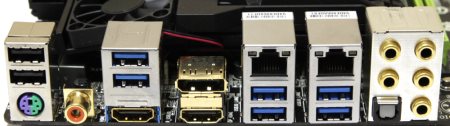

На задней панели расположились следующие разъемы.
- Один разъем PS/2 для подключения мыши или клавиатуры;
- Два разъема USB 2.0;
- Шесть разъемов USB 3.0;
- Два видеовыхода HDMI;
- Один видеовыход DisplayPort;
- Два гигабитных сетевых разъема RJ-45;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Один коаксиальный разъем S/PDIF Out.
Технические характеристики
Поддерживаемые процессоры | Pentium DC G, Core i3, i5, i7 четвертого поколения в исполнении Socket 1150 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z87 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3200 (разгон) МГц |
Слоты расширения | 4 - PCIe 3.0 x16 (x8+x8+x8+x8) 3 – PCIe 2.0 x1 |
Поддержка Multi-GPU | SLI, 3-WAY SLI, 4-WAY SLI, CrossFireX |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с порта – Intel Z87; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 6.0 Гбит/с порта – Marvell 88SE9230; RAID 0, 1, 5, 0+1, JBOD |
Поддержка mSATA | нет; |
Сеть | 1х Atheros Killer E2201 1х Intel I271V |
Аудио | Creative CA0132 – 8-канальный HD аудиокодек |
USB 2.0 | 2+4x USB 2.0 (Intel Z87) |
USB 3.0 | 4+2x USB 3.0 (Intel Z87) 2+2x USB 3.0 (NEC/Renesas D720210) |
IEEE-1394 | нет |
Системный мониторинг | ITE IT8728F |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 2x USB 2.0/1.1 6х USB 3.0 2x RJ45 2x HDMI 1x Display Port 5x 3,5 мм Jack 1х Optical S/PDIF Out 1х Coaxial S/PDIF Out |
Фирменные технологии |
|
Размеры, мм | 305 x 264 |
Форм-фактор | E-ATX. |
