Дизайн и особенности платы

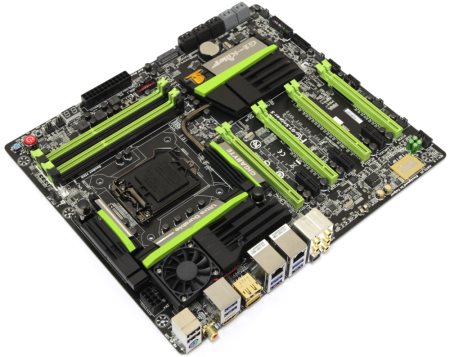

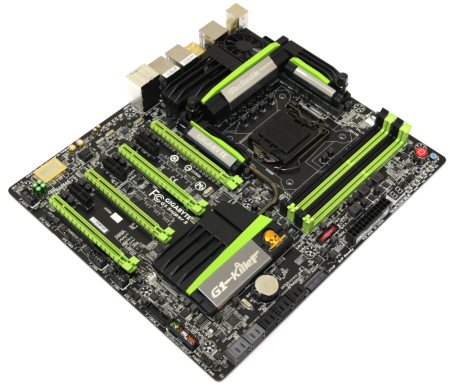

Нам уже известно на примере Gigabyte G1.Sniper M5, как выглядит современная игровая материнская плата формата mATX. Теперь перед нами полноразмерный аналог.
При этом оформление здесь точно такое же. Все та же черная матовая поверхность печатной платы, на которой попадаются черные и ярко-зеленые разъемы, и соответствующие ей радиаторы системы охлаждения. Они черного цвета, с ярко-зелеными вставками и серо-серебристыми декоративными пластинками.
реклама

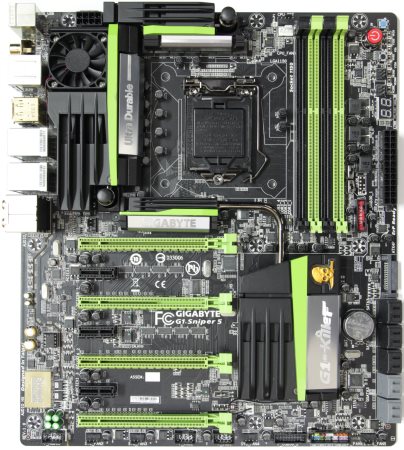

Внешний вид получился достаточно привлекательным. Однако габариты самого устройства существенно раздались вширь и составляют 305 х 264 мм. Это немного выходит за рамки обычного ATX формата и именуется как E-ATX. Для такого типоразмера гораздо проще подобрать корпус, чем для увеличенного в длину XL-ATX, что стоит отнести к плюсам. Зачем же на самом деле понадобились такие огромные площади? Попробуем разобраться.

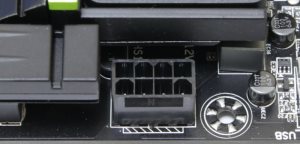

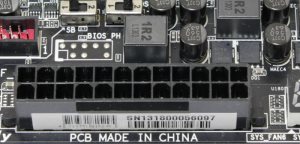

Питание на плату подается через основной 24-х и дополнительный 8-ми контактные разъемы. Вас это удивляет? Меня скорее удивляет, что дополнительный разъем питания только один. Для продукта такого уровня уже привычно видеть хотя бы парочку, а может и вовсе троицу.
Возможность использования блока с формулой 24+4 даже не проверялась, поскольку плата далеко не бюджетная и потенциальный покупатель должен позаботиться о питании, тем более что здесь предусмотрена возможность установки четырех видеокарт. К тому же современные БП, начиная с 400 Вт, уже комплектуются такой комбинацией коннекторов.
Для поддержки оперативной памяти типа DDR3 предусмотрено четыре слота. Они попарно окрашены в зеленый и черный цвета. С одной стороны каждого из них находится фиксатор, а с другой защелка. Подобное решение на платах производства Gigabyte встречается крайне редко, но нельзя не отметить, что это удобно.
Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / ((1800 / 1866 / 2000 / 2133 / 2200 / 2400 / 2500 / 2600 / 2666 / 2800 / 2933 / 3000 (разгон)) МГц со штатным напряжением 1.5 В, которое можно увеличивать. Согласно спецификации максимальный объем памяти может достигать 32 Гбайт.
реклама

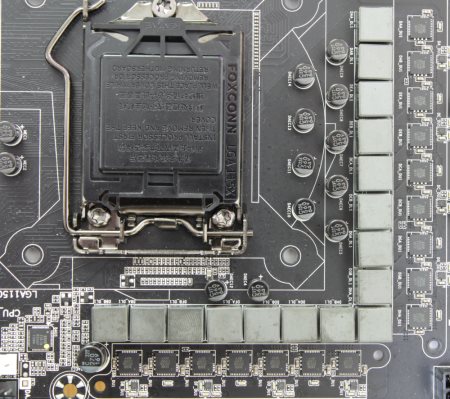

Питание процессора выполнено по шестнадцатифазной схеме. Уже хотя бы по этому признаку можно определить, что устройство самого высокого уровня.
Безусловно, разгон здесь играет важную роль, но не первостепенную. В первую очередь плата позиционируется для любителей компьютерных игр, поскольку для разгона есть отдельная линейка продукции. Скорее эта модель более универсальна и как бы включает в себя все самые передовые технологии и самый богатый функционал.

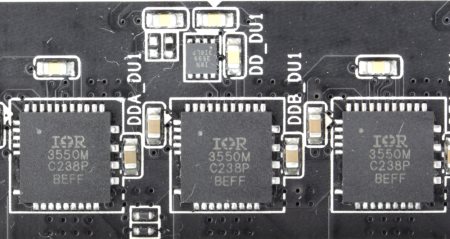

На каждую фазу приходится по одной транзисторной сборке International Rectifier IR3550. Недалеко от них можно обнаружить удвоители фаз International Rectifier IR3599.

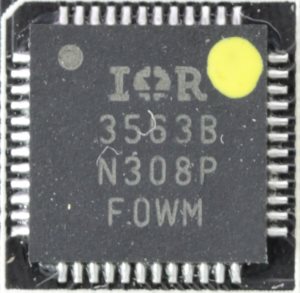

Таким образом ШИМ-контроллер обеспечивает только восемь фаз. Он представлен микросхемой International Rectifier IR3563B.

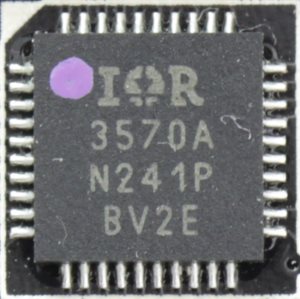

Здесь используются твердотельные конденсаторы (не HI-c типа) и супер ферритовые катушки (без какой-либо фирменной символики). Еще один ШИМ-контроллер обеспечивает питание памяти. Это микросхема International Rectifier IR3570A.

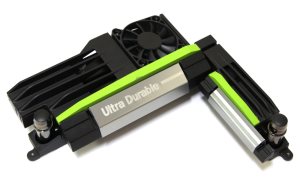

Процессорные транзисторные сборки накрыты огромной системой охлаждения, в которую интегрирована трубка для подключения к СВО. Вдобавок на ней установлен небольшой вентилятор.
Конструкция самого радиатора очень сложная, поскольку он состоит из множества частей, выполненных из алюминиевого сплава. В основном все они склеены друг с другом, но встречаются и небольшие крепежные винты. В качестве термоинтерфейса применены две серые терморезинки толщиной около 1 мм. Крепление осуществляется при помощи четырех винтов с пружинками с обратной стороны.
Использование вентилятора здесь выглядит немного сомнительным. Начнем с того, что радиатор греется не очень сильно. Кроме того здесь проходит трубка для СВО, а сам вентилятор продувает лишь нечастые ребра, да к тому же издает шум. На мой взгляд, можно было исключить его из конструкции и сделать радиатор как-то более продуманно, например, с более развитым оребрением и полностью исключив активное охлаждение, толку от которого немного, а шум есть.

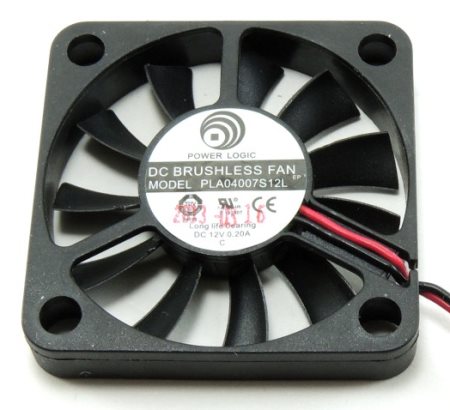

Однако раз уж речь пошла о нем, то стоит хотя бы упомянуть модель – Power Logic PLA04007S12L с техническими характеристиками 12 В, 0.2 А.
реклама
Мне не удалось найти в BIOS пункт, который бы отвечал за его полное отключение, поэтому придется это проделывать вручную.

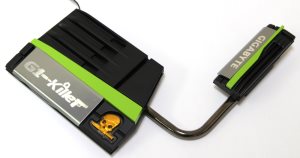

Еще одна система охлаждения находится на чипсете и микросхеме коммутатора шины PCI-e.

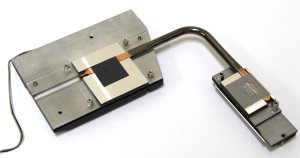

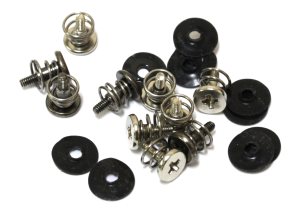

Это два радиатора из алюминиевого сплава, соединенные медной тепловой трубкой. Крепление чипсетного осуществляется при помощи четырех подпружиненных винтов. Другой значительно меньше и поэтому держится лишь на двух.

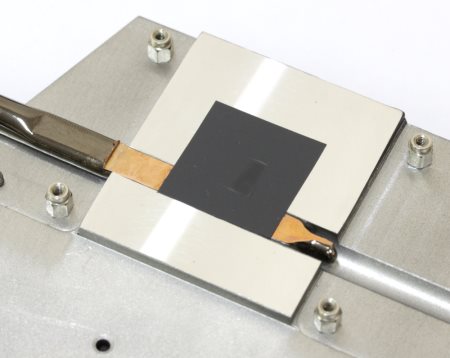

Отличается и термоинтерфейс. В первом случае это очень тонкая черная терморезинка.

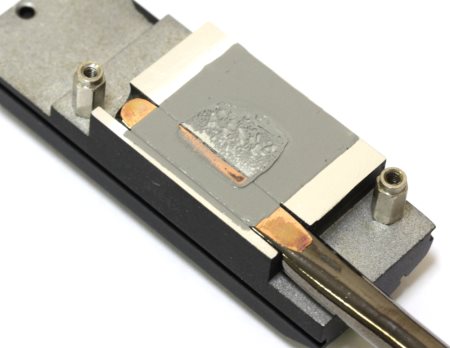

В другом – какой-то серый термоклей или «терможвачка», поскольку вещество липкое.
На маленьком радиаторе сверху находится надпись с логотипом фирмы-производителя.
На другом можно обнаружить фирменную символику. К ней относится надпись G1-Killer и логотип этой серии в виде черепушки в берете и с кинжалом в зубах. Последняя подсвечивается светодиодами, именно поэтому можно увидеть два проводка, которые тянутся от радиатора. Глядя на такую реализацию, невольно начинаешь задумываться, не усложняет ли компания сама себе производственный процесс. Ведь место под логотипом можно было сделать из полупрозрачного пластика, в радиаторе предусмотреть в этом месте отверстие, а светодиоды распаять непосредственно на самой плате. В большинстве случаев другие производители так и делают, но Gigabyte идет своей дорогой.
Еще можно отлично наблюдать, что эта так называемая система охлаждения чистой воды бутафория, поскольку тепловая трубка практически не проходит по микросхеме, соответственно при таком подходе эффективность будет ниже. Оба радиатора плохо оребрены и лишь делают вид, что отводят тепло. Если бы обе микросхемы были очень горячими, то такая конструкция неизбежно привела бы к перегреву. А так они всего лишь теплые, поэтому на них можно лепить любой радиатор.

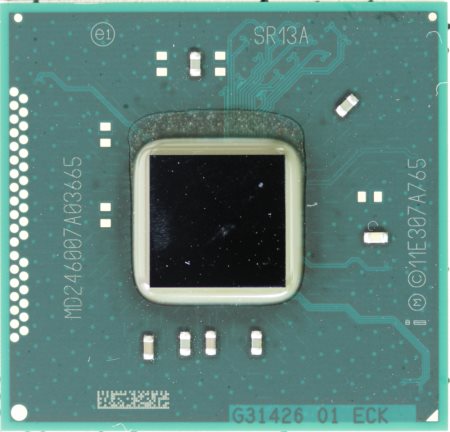

Под одним из них можно обнаружить набор логики Intel Z87.
Поскольку это все-таки платформа Intel LGA 1150, было бы опрометчиво рассчитывать увидеть здесь что-то иное. Однако для функционала такого устройства возможностей чипсета может оказаться недостаточно, поэтому его придется расширять при помощи сторонних контроллеров.
Так, например, на плате можно обнаружить десять портов SATA, шесть из которых реализованы силами Z87.
Поддерживаются различные уровни RAID, а также фирменные технологии компании Intel, такие как Intel Rapid Start Technology, Intel Smart Response Technology и Intel Smart Connect Technology.

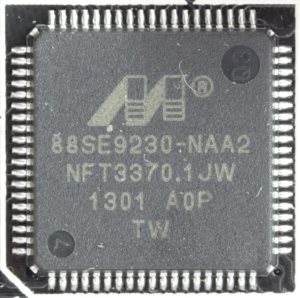

Оставшиеся четыре порта представлены отдельным контроллером Marvell 88SE9230 .

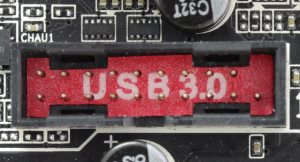

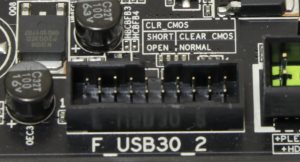

Похожая ситуация наблюдается с интерфейсом USB 3.0. На задней панели можно обнаружить шесть таких портов, и на самой плате еще две колодки, одна из которых с увеличенным током, для зарядки мобильных устройств.

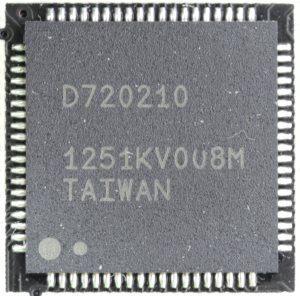

Ясно, что силами чипсета удалось реализовать только шесть из них. Оставшиеся четыре представлены двумя контроллерами NEC/Renesas D720210.

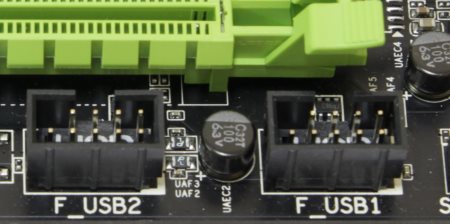

Помимо этого внизу платы можно найти две колодки USB 2.0 и еще два таких порта на задней панели.
