Остается лишь демонтировать систему охлаждения и убедиться в этом воочию.

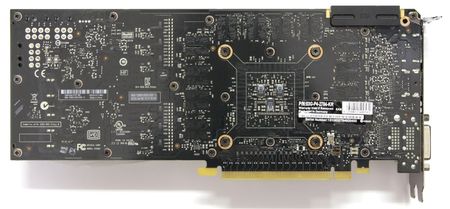

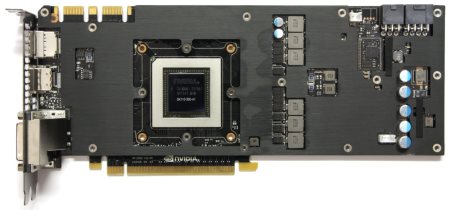

Что и требовалось доказать. Перед нами находится эталонная плата. Это значит, что подсистема питания не претерпела никаких изменений и выполнена по формуле 6+2+1 (GPU/MEM/PLL).
реклама
ШИМ-контроллер питания графического процессора здесь точно такой же – ON Semiconductor NCP4206.

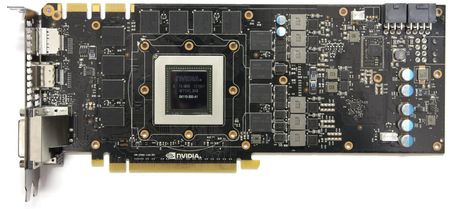

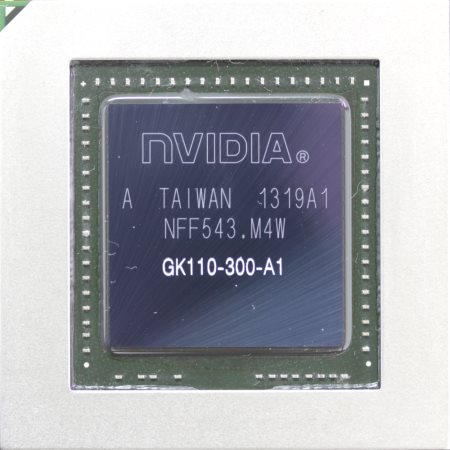

По центру распаян графический процессор NVIDIA GK110. Кристалл просто огромных размеров и к тому же открытый. В качестве защиты по краю видна лишь металлическая рамка.

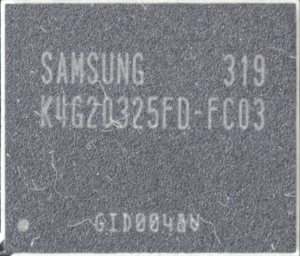

Около него, буквой П, распаяно двенадцать микросхем памяти типа GDDR5 производства компании Samsung.
Вместе они образуют шину обмена данными 384 бит, а их совокупный объем достигает 3 Гбайт.
реклама

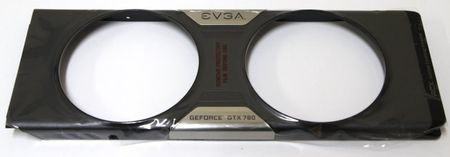

Как уже отмечалось выше, система охлаждения здесь оригинальная, однако принцип ее устройства не нов.
После того, как с обратной стороны откручены четыре подпружиненных винта и сам кулер снят, открывается такая картина.

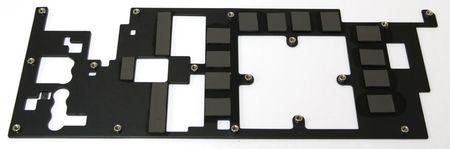

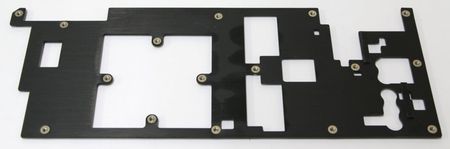

Практически всю поверхность карты закрывает черная планка из алюминиевого сплава с технологическими отверстиями в местах расположения высоких элементов.
Она контактирует с микросхемами памяти и транзисторами через несколько терморезинок. Крепление осуществляется при помощи большого количества винтов с обратной стороны.
Конструкция самого кулера довольно знакома.

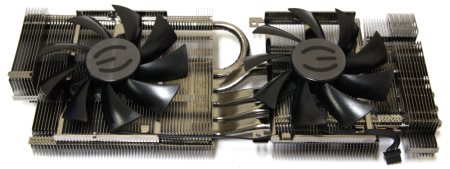

Сверху находится пластиковый кожух, к которому крепится радиатор с вентиляторами.
реклама

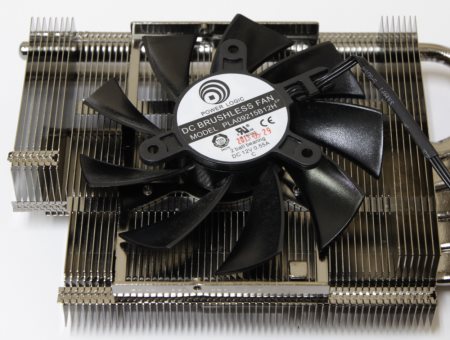

Последние представлены двумя устройствами Power Logic PLA09215B12H c техническими характеристиками 12 В, 0.55 А.
Радиатор состоит как бы из двух частей.

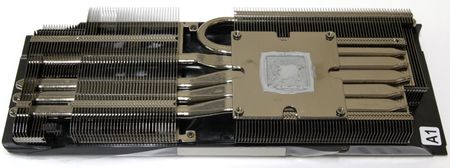

Из основания выходят пять медных никелированных тепловых трубок. Четыре из них идут прямо и пронизывают большое количество алюминиевых ребер, образуя одну половину. В другой части размещено основание, к которому приклеены приплюснутые тепловые трубки. Сверху находится радиатор, состоящий из таких же алюминиевых ребер. Он также приклеен и сквозь каждое ребро проходит одна тепловая трубка, которая выходя из основания, сразу загибается обратно. Следов пайки не обнаружено, поэтому неизвестно, насколько такое решение окажется эффективным.

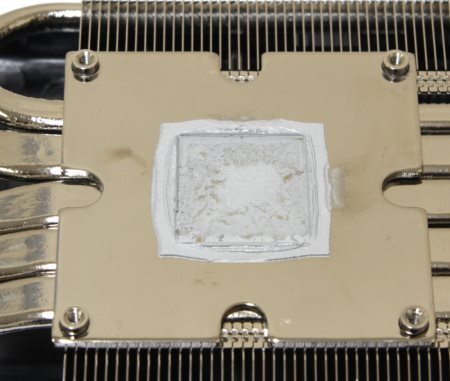

В качестве термоинтерфейса применено пластичное серо-серебристое вещество.
Оно мягкое по краям, а ближе к центру затвердевает. Поэтому возможно, что после какого-то времени эксплуатации оно окончательно станет твердым.

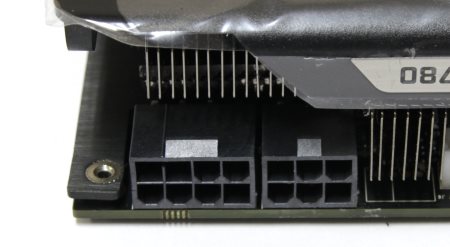

Дополнительное питание подается на карту точно так же, как на эталонной версии. Для этого используются два коннектора 6-Pin + 8-Pin PCI-e.

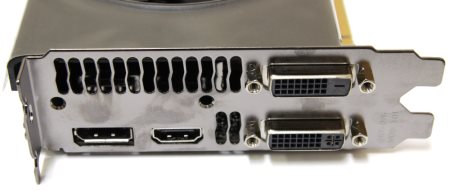

На задней панели размещены следующие видеовыходы.
- Один DVI-I;
- Один DVI-D;
- Один DisplayPort;
- Один HDMI.

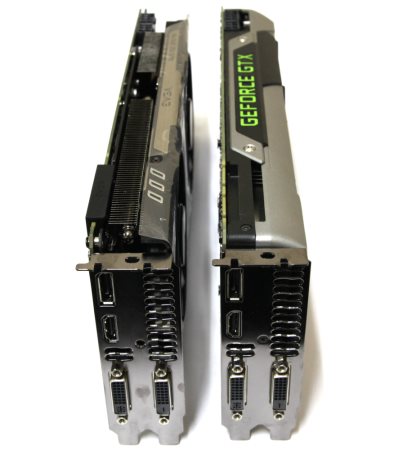

Как можно видеть, инженеры компании EVGA решили не заморачиваться, поставив оригинальную систему охлаждения на плату эталонного дизайна. Получившуюся модель немного разогнали и представили широкой общественности.
