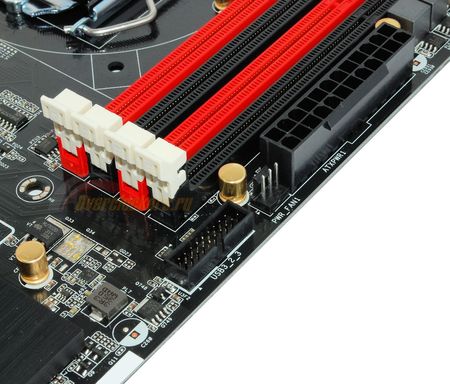

Еще один и уже совершенно неуправляемый разъем PWR_FAN расположился по правому краю платы, ближе к ее середине:

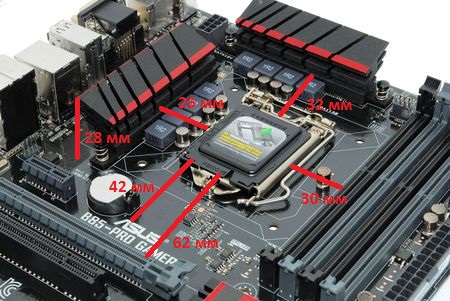

Система охлаждения должна вписываться в следующие габариты:
Криминала в виде ограничений особо не наблюдается. Мало того, как выяснится дальше, в этом вопросе материнская плата ASRock оказалась самой просторной.
реклама
ASUS B85-Pro Gamer оснащена большим числом радиаторов – на подсистеме питания процессора установлено два теплорассеивателя (теплотрубки в данном случае отсутствуют):
Еще один радиатор накрывает кристалл набора системной логики (упаковочная пленка не снималась по понятным причинам):
Причем он крепится к плате с помощью винтов, тогда как подсистема питания обходится подпружиненными защелками из плотного пластика (лично я опасаюсь того, что со временем он может стать хрупким и радиаторы просто отвалятся).
На разъемы для подключения вентиляторов в ASUS поскупились: пять штук против шести у ASRock Fatal1ty B85 Killer (при заметно более низкой цене у последней на момент написания обзора).
реклама
Система охлаждения ЦП должна быть оснащена моделями только с ШИМ-управлением оборотами, а про трехконтактные вертушки стоит забыть или придется мириться с полными оборотами.

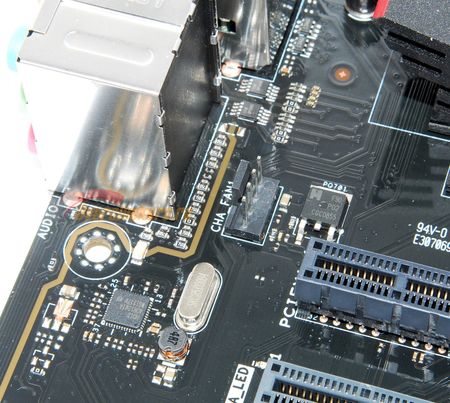

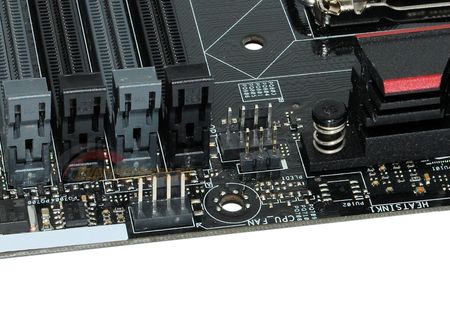

Расположение разъема CHA_FAN1 более продуманное, нежели у ASRock, насколько это возможно – его сдвинули ближе к левому краю платы и его хотя бы не будет накрывать крупногабаритная СО процессора.
Разъем также четырехконтактный, но уже с поддержкой регулировки старых вентиляторов, не оснащенных ШИМ-управлением, которая реализована по удешевленной схеме – с помощью мосфета производства Excelliance MOS.
Разъем CHA_FAN3, расположенный у правого края платы, работает по той же схеме (управляются оба типа вентиляторов).
Наблюдательный и опытный читатель заметит, что CHA_FAN3 занимает традиционное место другого разъема, обычно маркируемого как PWR_FAN и полностью неуправляемого. Это действительно замена: PWR_FAN на этой материнской плате нет.
Ну и последний, пятый разъем, обнаруживается внизу платы.

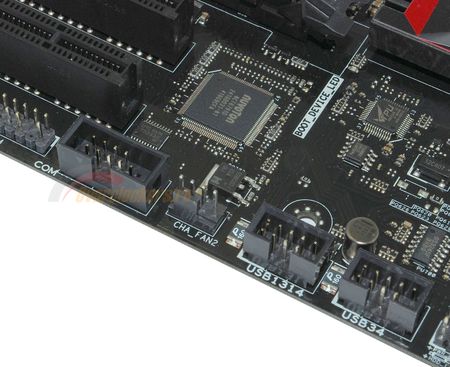

CHA_FAN2 работает в паре с Excelliance MOS и может управлять обоими типами вертушек.

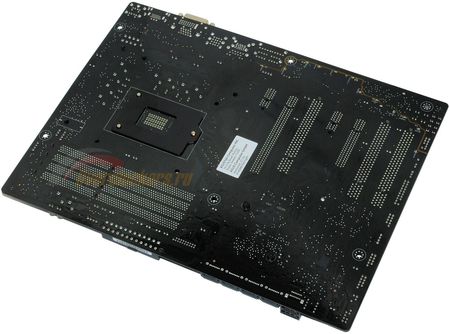

Системе охлаждения процессора придется вписываться в более стесненные габариты.

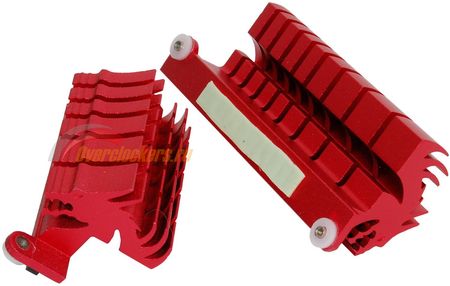

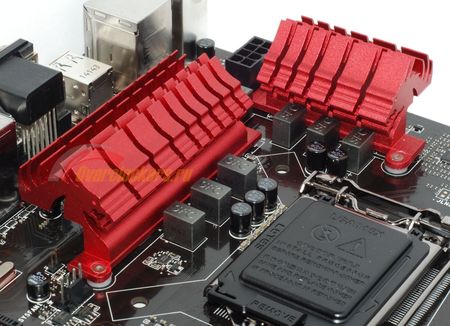

И, наконец, MSI B85-G43 Gaming. На ней тоже три радиатора: два на цепи питания и один накрывает кристалл набора системной логики.
реклама

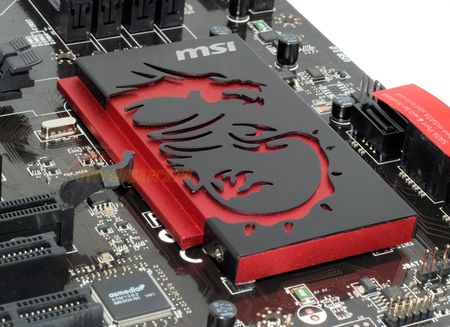

Фирменные драконы MSI. Куда ж без них?
Зато, в отличие от ASUS, здесь применяется винтовое крепление.
Несмотря на впечатление, что под винтами радиаторов подсистемы питания нет ничего, все же некий мягкий материал нанесен на обратную сторону шляпок винтов. Не пластиковые шайбы, но хоть что-то.

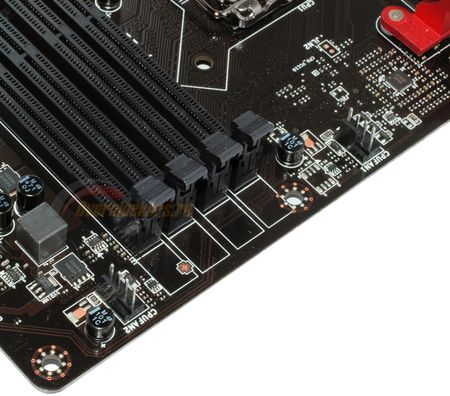

На этой плате два разъема для подключения вентиляторов системы охлаждения процессора. Оба четырехконтактные, и, хотя к ним можно подключить трехконтактные вентиляторы, регулироваться обороты на них не будут. Причем рядом с CPUFAN1 пустует место явно под установку микросхемы для реализации данной функциональности.

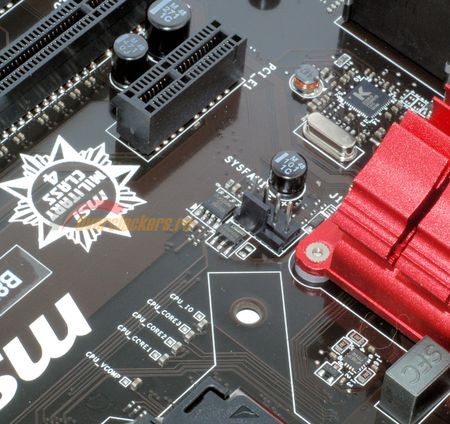

В срединной части платы за блоком аудиоразъемов задней панели обнаруживается четырехконтактный SYSFAN1.
Благодаря AS358M (предположительно, производства BCDSEMI), регулируются обороты трехконтактных моделей, подключенных к нему.

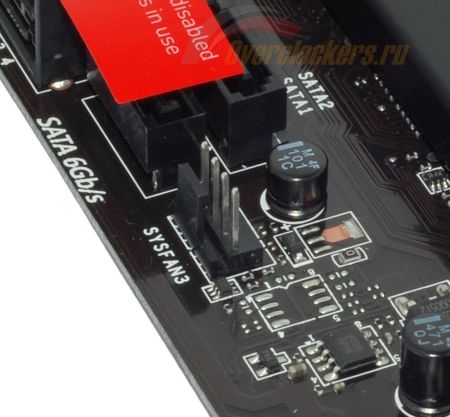

Еще один SYS_FAN, но под номером три, расположен по правому краю платы – ближе к нижнему углу, над разъемами SATA. Место под AS358M разведено, но пустует.
Поэтому к нему стоит подключать только ШИМ-вентиляторы.

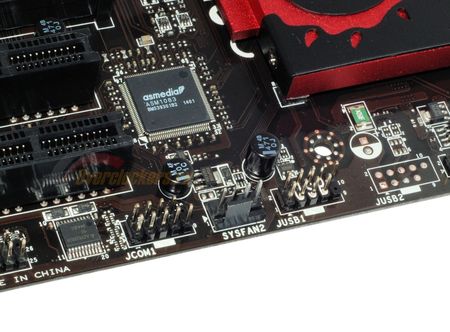

Пропущенный по нумерации SYS_FAN2 обнаруживается на плате совсем неподалеку – внизу, примерно на том же удалении от нижнего угла, что и SYS_FAN3. И несмотря на то, что рядом с ним нет дополнительного контроллера, регулировка оборотов для трехконтактных вентиляторов присутствует.
Дело в том, что используемый на материнской плате контроллер ввода-вывода Nuvoton NCT6779D обладает пятью выводами для подключения вентиляторов, один из которых допускает DC-регулировку. Именно для SYS_FAN2 инженеры MSI его и использовали. Больше разъемов для подключения вентиляторов на плате нет.
По фотографии выше можно видеть, что система охлаждения процессора оказывается в еще более стесненных (хотя и не до критичной степени) условиях.
