Система охлаждения

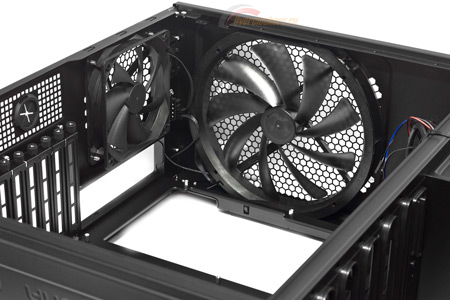

Система вентиляции Antec Eleven Hundred изначально насчитывает две вертушки, расположенные по стандартной схеме. Фирменный вентилятор TriCool типоразмера 200 мм, размещенный на верхней панели, занимается откачкой нагретого воздуха из корпуса наружу, а одна «стодвадцатка», установленная в тыловой части, функционирует на выдув.
Прохладный воздух поступает в корпус по большей части с фронтальной стороны, которая испещрена отверстиями во весь свой размер. Ее активная вентиляция в штатной конфигурации не предусмотрена.
Верхний 200 мм вентилятор оборудован синей LED подсветкой, состоящей из четырех светодиодов, предусмотрена возможность ее отключения при помощи тумблера, который выведен в заднюю часть
реклама

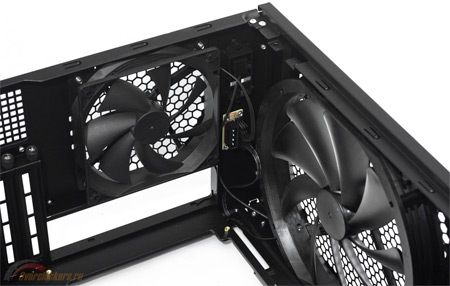

Стоит отметить, что оба вентилятора уже подключены к трехконтактным разъемам, небольшой кусочек текстолита с которыми закреплен изнутри в верхней задней части. Всего здесь разъемов четыре, а значит можно подключить еще две вертушки. Общее питание обеспечивается подключением разъема Molex от блока питания.
Как ни странно, но в модели Antec верхний вентилятор TriCool отличился работой на постоянных оборотах. Хотя на задней панели есть разведенные выходы.
Как и подобает правильному игровому «системнику», в Eleven Hundred предусмотрена возможность значительного расширения СО. Общее количество вентиляторов в корпусе может доходить до девяти штук. Впечатляет, не правда ли?
Начнем с того, что в переднюю часть корпуса можно установить два 120 мм вентилятора. Еще есть два посадочных места под «стодвадцатки», но расположены они с внутренней стороны корзины HDD. С их помощью можно улучшить охлаждение накопителей и, что не менее важно, обеспечить более эффективный обдув графического адаптера. Хотя целесообразность применения здесь вентиляторов все же под вопросом.
Еще два места под 120 мм модели есть на левой боковой стенке на акриловом окне, в районе видеокарт. И еще один 120 мм можно разместить за поддоном системной платы напротив процессорного гнезда. Установкой сюда вертушки можно частично ослабить нагрев в районе сокета.
В целом, с охлаждением у корпуса Antec полный порядок, систему охлаждения можно модифицировать в широком диапазоне. Конечно, если денежные средства на вентиляторы не жалеть.
Технические характеристики
реклама
Название модели |
|
Тип конструкции |
|
Габариты корпуса (Ш х В х Г), мм |
|
Масса корпуса (нетто), кг |
|
Материал корпуса |
|
Цветовая вариация |
|
Внешние 5.25-дюймовые отсеки, шт. |
|
Внутренние 3.5-дюймовые отсеки, шт. |
|
Внутренние 2.5-дюймовые отсеки, шт. |
|
Слоты расширения, шт. |
|
Внешние порты |
2 x USB 2.0 HD Audio |
Поддержка материнских плат |
|
Штатная система охлаждения |
Тыловой вентилятор: 1 x 120 мм (выдув) |
Расширение СО |
Тыловой вентилятор: 1 x 120 мм Фронтальный вентилятор: 2 x 120 мм Боковой вентилятор: 2 x 120 мм Боковой вентилятор (back CPU): 1 x 120 мм Вентилятор на корзине HDD: 2 x 120 мм |
Максимальная длина видеокарты, мм |
|
Максимальная высота кулера CPU, мм |
|
Тестовый стенд
Во время испытаний в Antec Eleven Hundred собиралась следующая система:
- Материнская плата: ASUS P8P67 (Intel P67 Express Chipset);
- Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Система охлаждения процессора:
- Кулер: Thermalright TRUE Spirit 120;
- Вентилятор: Scythe S-FLEX SFF21E (120 х 120 х 25 мм, ~1200 об/мин);
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: A-Data DDR3-1333 AXDU1333GC4G9-2G, 2 x 4096 Мбайт (Low Voltage);
- Видеокарта: Zotac GeForce GTX 680 AMP! Edition (Rev.1);
- Жесткие диски:
- Corsair Solid-State Drive Force SATA 6 Гбит/с, 60 Гбайт (SSD), 1 шт.;
- Western Digital Caviar Blue WD10EALX SATA 6 Гбит/с, 1 Тбайт (2 пластины, 4 головки), 3 шт.;
- Блок питания: Thermaltake TR-500P TR2, 500 Ватт;
- Корпус:
- Antec Eleven Hundred;
- открытый стенд;
- Операционная система: Windows 7 Home Premium 64-бит.
Методика тестирования, используемые утилиты
Эффективность системы охлаждения корпуса сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Так как в испытуемой модели корпуса не предустановлен контроллер вентиляторов, тестирование проводилось в одном скоростном режиме – при номинальной скорости вращения штатных вертушек. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.

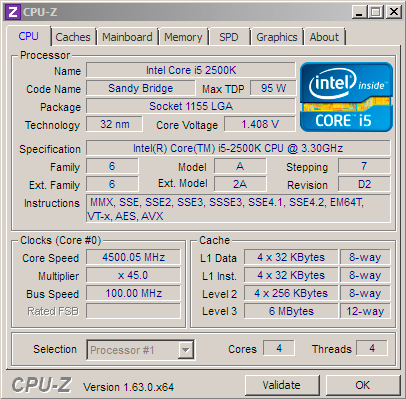

Процессор Intel Core i5–2500K был разогнан до частоты 4500 МГц путем увеличения множителя до 45. Напряжение Vcore поднималось в BIOS материнской платы до 1.4 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z составляло именно это значение. Во время нагрузки на ЦП напряжение Vcore не изменялось.
Оперативная память не разгонялась и функционировала на номинальной частоте 1333 МГц с задержками 9-9-9-24 1Т, при штатном напряжении 1.35 В.
Для прогрева процессора применялась LinX 0.6.4 AVX Edition в 64-битном режиме, объем задачи выставлялся в значение 26 000 (5178 Мбайт), время прогона – 30 минут. Далее система охлаждалась в простое 10 минут, после чего проводились два аналогичных прогона.

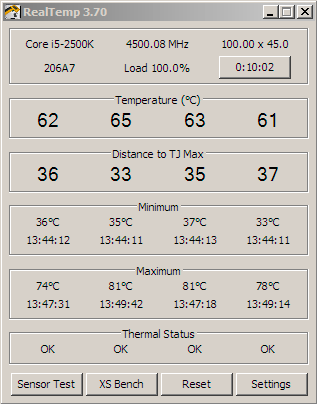

Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жестких дисков применялся пакет IOMeter. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Нагружались одновременно три жестких диска Western Digital Caviar Blue WD10EALX. Время тестирования составляло 60 минут. Температурные показатели с «винчестеров» снимались с помощью программы AIDA64 v1.80.1484.
Видеокарта Zotac GeForce GTX 680 AMP! функционировала на повышенных частотах 1100 (1176) / 6008 МГц – именно таким разгоном наделил ее производитель на заводе. Для прогрева использовался тест Heaven DX11 Benchmark 2.5 со следующими настройками:
- API: DirectX 11.0;
- Stereo 3D: Disabled;
- Shaders: High;
- Tessellation: Normal;
- Anisotropy: 16;
- Anti-aliasing: 8x;
- Full Screen: On;
- Resolution: 1920 x 1200.
Нагрев видеоускорителя проводился в течение 30 минут, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 2.2.3. Скорость вращения крыльчаток вентиляторов системы охлаждения видеокарты при тестировании последней задавалась как фиксированная – 37% (~1680 об/мин). Во время испытания других компонентов обороты СО понижались до минимальных 30%.
Стоит учесть, что стендовый видеоускоритель Zotac GeForce GTX 680 AMP! получил нереференсный дизайн и соответствующую СО. Из-за этого значительная часть нагретого картой воздуха может задерживаться внутри системного блока.
реклама
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
Нагрев CPU | LinX 0.6.4 AVX Edition |
Мониторинг CPU | Real Temp 3.7, CPU-Z 1.6.1 x64 |
Нагрев GPU | Heaven DX11 Benchmark 2.5 |
Мониторинг GPU | MSI Afterburner 2.2.3 |
Нагрев HDD | IOMeter |
Мониторинг HDD | AIDA64 v1.80.1484 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 24°C и не менялась во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/– 2%.
Результаты тестирования
На графиках ниже представлены результаты тестирования.
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Antec Eleven Hundred показал отменные результаты в плане эффективности охлаждения компонентов. Так, температура CPU оказалась такой же, как на открытом стенде, а температурный режим видеокарты и того лучше – корпус ведет с преимуществом в один градус. Вот так дела! Наверное, нет смысла устанавливать на боковую стенку дополнительные вертушки, если только в системе не используется несколько производительных видеокарт.
Полный порядок и с охлаждением жестких дисков. Температура HDD в нагрузке не поднимается выше 37°C, в то время как на открытом стенде температурный показатель составляет все 46°C. При этом стоит учесть, что с фронтальной стороны не установлены вентиляторы и обдув HDD осуществляется «самотеком». И действительно, приблизив руку к передней части, можно почувствовать неплохой воздушный поток. Тут сказать нечего – продуваемость корпуса хороша.
Шум
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Скорость вращения вентилятора процессорного кулера во время замера уровня шума не уменьшалась, а все жесткие диски оставались активными. Скорость вращения вентиляторов СО видеокарты оставалась минимальной (30%).
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~26 дБ. Замеры проводились на расстоянии 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии пользователь чаще всего находится от компьютера. Шумомер располагался спереди от «системника» со смещением влево на 45 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Меньше - лучше
2 | 1 | 0.5 м
Включите JavaScript, чтобы видеть графики
Очевидно, что исходящий от Antec Eleven Hundred уровень шума невысок. Звуковое давление от компьютера в среднем выше на 3-4 дБ, чем от открытого стенда, но в пределах нормы. Субъективно на слух комфортно, раздражения не вызывает. Активная работа накопителей проходит также без нареканий. И все же, любителям тишины стоит воспользоваться сторонним контроллером вентиляторов.
Заключение
Каков итог? У компании Antec получился очень хороший продукт. Модель Eleven Hundred можно охарактеризовать как качественный корпус с продуманной до мелочей конструкцией, хорошей функциональностью (с поддержкой крупногабаритного «железа») и отличной эффективностью охлаждения компонентов. Сегодня не так просто встретить подобный корпус, который к тому же лишен недостатков. Звучит вызывающе, но это действительно так.
Что касается стоимости Eleven Hundred, то данный продукт можно приобрести в московских магазинах по цене около ~4000 рублей. Это нормальный ценник для решения подобного класса, не выходящий за рамки.
Плюсы:
- Стильный классический дизайн;
- Качественная и продуманная конструкция, удобная сборка;
- Отличная эффективность охлаждения компонентов;
- Возможность значительного расширения СО;
- Продуманный кабель-менеджмент;
- Съемные противопылевые фильтры на всех впускных отверстиях;
- Наличие портов USB 3.0;
- Поддержка крупногабаритных комплектующих, в том числе плат XL-ATX;
- Отключаемая подсветка вентилятора;
- Антивибрационное крепление накопителей.
Минусы:
- Не обнаружено.
