Возможности BIOS Setup

UEFI меню материнских плат ASUS унифицировано, и подробно рассматривалось в обзоре Z87-PLUS.

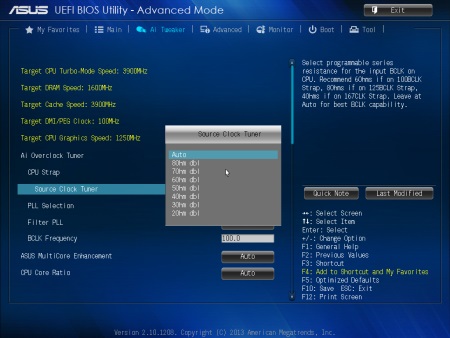

В меню разгона отличия присутствуют, но они небольшие. Как и в случае с протестированной ранее Z87-EXPERT, среди меню настроек разгона есть опция «Source Clock Tuner», отвечающая за установку входного сопротивления для базовой шины процессора:

Производителем рекомендовано устанавливать 6 Ом для 100 МГц страпа, 8 Ом для 125 МГц страпа и 4 Ом для 167 МГц страпа. В целом, следуя рекомендациям ASUS, можно получить более высокие результаты разгона базовой частоты.

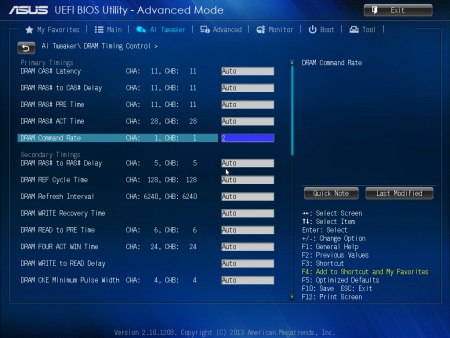

Еще одно небольшое отличие в перечне доступных настроек коснулось меню таймингов:

Максимальное значение DRAM Command Rate ограничено цифрой 2, в то время как на Z87-PLUS можно было выставить Command Rate 3.

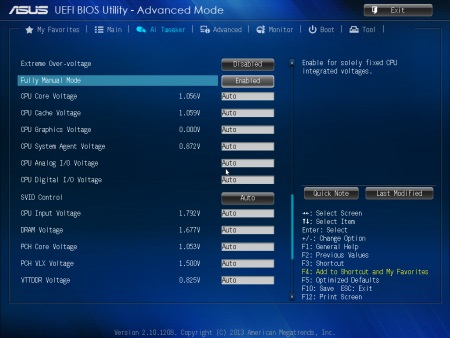

Оставшиеся отличия касаются меню установки напряжений. Во-первых, добавился режим работы «Fully Manual Mode»:

При его активации появляется возможность задавать все напряжения в системе как абсолютные значения, а не в offset режиме.

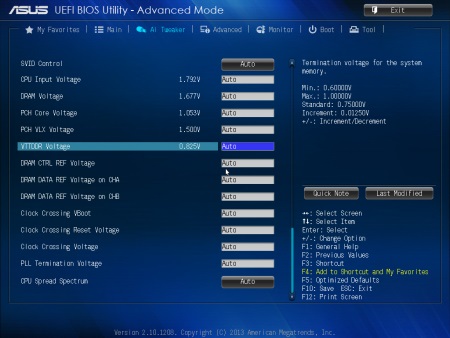

Пополнился перечень доступных к изменению напряжений:

По сравнению с Z87-PLUS, добавились такие настройки, как «VTTDDR Voltage» и «PLL Termination Voltage».

Помимо этого по сравнению с Z87-PLUS увеличен диапазон для увеличения напряжений CPU Core Voltage и CPU Cache Voltage, с прежних 1.92 В до 2.2 В. В остальном, изменений в меню разгона нет.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнской платы в плане управления оборотами вентиляторов.

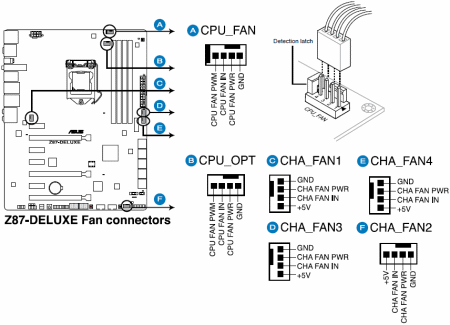

Расположение разъемов для подключения вентиляторов на ASUS Z87-DELUXE:

В распоряжении ASUS Z87- DELUXE находится шесть разъемов для подключения вентиляторов, все они 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения. Как и на других моделях ASUS линейки Z87, разъем для подключения процессорного кулера оснащен дополнительным переключателем, который замыкается при установке 4-pin штекера, таким образом плата выбирает способ управления вентилятором. К компоновке разъемов существенных претензий нет, разве что при установленном на процессор кулере может быть затруднен доступ к разъему CPU_OPT.

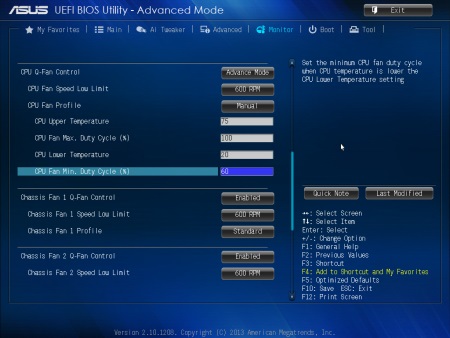

Настройки по управлению оборотами вентиляторов содержатся в разделе UEFI Monitor:

Управление разъемов CPU_FAN и CPU_OPT совмещено, в то время как для разъемов CHA_FAN1-4 доступно раздельное управление.

Для автоматической регулировки скорости вращения крыльчаток доступны профили Standard/Silent/Turbo, а также ручной режим, где раскрываются дополнительные настройки. В последних задаются значения минимальной и максимальной скорости вращения вентиляторов, и температура процессора, при которой они достигаются. В случае с процессорным вентилятором диапазон доступных значений «Duty Cycle» – от 20 до 100% (60% для режима Q-Fan Control «Advance Mode»), диапазон задаваемых температур ЦП – от 20 до 75 градусов. В случае с CHA_FAN диапазон доступных значений «Duty Cycle» – от 60 до 100%, нижняя планка температуры CPU зафиксирована на 40 градусах, а верхняя регулируется до 75 градусов.

Проверка возможностей регулировки оборотов производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.

Регулировка средствами UEFI.

Регулировка средствами FAN Xpert 2.

Программное обеспечение позволяет регулировать скорость вращения крыльчаток вентиляторов в более широком режиме, нежели настройки UEFI. При этом диапазоны регулировок меняются в зависимости от используемой модели, так как перед предоставлением полного перечня настроек материнская плата сначала тестирует вентилятор.

Жаль только, что лишь Sabertooth позволяет выбирать температурные датчики, к которым можно привязывать режимы работы вентиляторов, а у DELUXE и остальных материнских плат ASUS Z87 все разъемы завязаны на температуру процессора.
