Тестовый стенд
Тестирование ASUS Z87-EXPERT проводилось на следующей конфигурации:
- Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память: G.Skill TridentX F3-2400C10D-8GTX;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Вт;
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK
В отличие от материнских плат LGA 1155, на платформе LGA 1150 появилась возможность использовать различные диапазоны для базовой частоты.
реклама

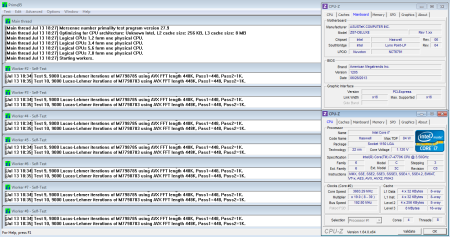

Максимальный результат, достигнутый при CPU Strap 100 МГц, составил 114.8 МГц:
Результат выше, чем у других ранее рассмотренных плат ASUS, но это может быть обусловлено и сниженным температурным режимом работы процессора в связи с его скальпированием и переходом на жидкостное охлаждение.

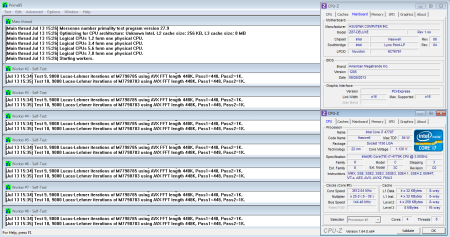

Не ударила в грязь лицом материнская плата и при использовании CPU Strap 125 МГц, разгон базовой частоты в этом случае составил внушительные 144.5 МГц:
Среди протестированных моделей этот результат отнюдь не рекордный, Sabertooth Z87 немногим ранее взяла 144.8 МГц. Но разница в 0.3 МГц не принципиальна.

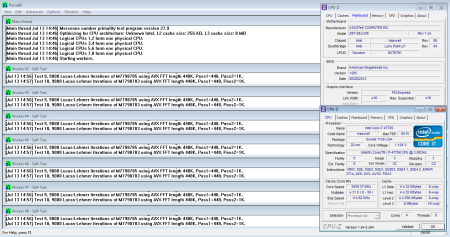

А вот где ASUS Z87-DELUXE удивила, так это при использовании CPU Strap 167 МГц. Постепенным увеличением базовой частоты сначала была преодолена отметка в 180 МГц (стабильность системы проверялась с шагом в 1 МГц в ожидании скорого сбоя), 181,… 182,… 183,… 184, затем проверять стабильность мне просто надоело и я выставил сразу 190 МГц. И система запустилась. Итоговый результат разгона составил 192.8 МГц:
реклама
Тем интереснее будет проверить, что смогут показать следующие системные платы (среди которых будут решения как выше классом, так и ниже), чтобы выяснить, температурный режим так сказывается или просто удачность конкретных материнских плат, либо их экземпляров.
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Как видно по результатам, с точностью установки платой напряжения питания памяти проблем нет.

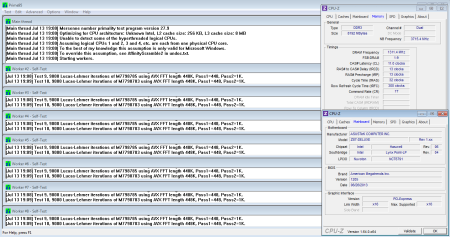

При разгоне оперативной памяти ограничителем разгона выступает используемый комплект, каких-либо неожиданностей в процесс разгона ASUS Z87-DELUXE не привнесла, и по сравнению с протестированными ранее материнскими платами результат разгона находится в пределах погрешности. Максимальная частота, которой удалось достичь, составила 2623 МГц.
Разгон процессора
Стендовый процессор немногим ранее был скальпирован, штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с протестированными ранее материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Поскольку у системных плат разных производителей напряжение питания процессора может жить своей жизнью, и его аппаратный мониторинг недоступен, то начиная с данного обзора и далее, в качестве теста на разгон было решено ориентироваться по температуре CPU. Ориентиром была выбрана планка 85 градусов для самого горячего ядра. Для Z87-DELUXE и стендовой системы охлаждения отметка в 85 градусов была достигнута при установке в UEFI напряжения питания ЦП 1.442 В.

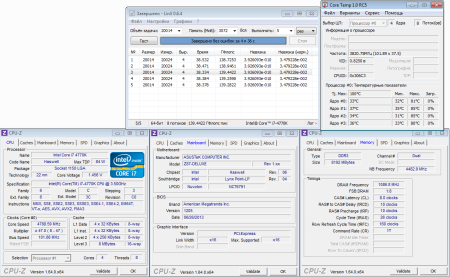

В случае с расслабленным режимом CPU Cache максимальный результат разгона процессора составил 4789 МГц:

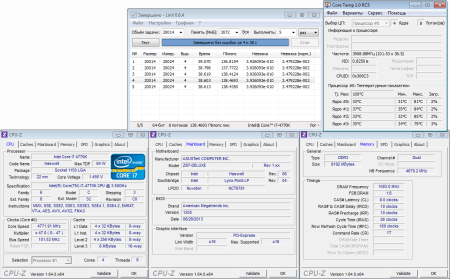

При поднятии множителя CPU Cache до уровня «CPU Core -1» разгон процессора стал скромнее, упав до 4772 МГц:
реклама
Отмечу, что режим работы с разгоном CPU Cache оказался медленнее, видимо, что-то переразогнано, но еще не до того уровня, чтобы это сказалось на стабильности системы, ведь отличие в частотах такой разницы в результатах дать не может.
Используемые напряжения процессора:
- CPU Input Voltage: 2.27 В;
- CPU Core Voltage: 1.442 В;
- CPU Cache Voltage: 1.427 В.
Температурный режим
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~24-25 градусов по Цельсию.

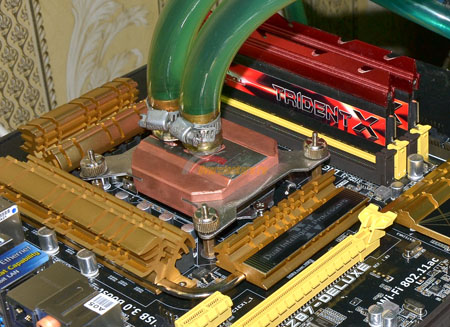

Поскольку теперь за охлаждение процессора отвечает СЖО, то радиаторы преобразователя питания легко можно оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату.
В качестве теста для прогрева использовался Prime 95 Small FFTs.
Радиатор |
в простое |
под нагрузкой |
Радиатор сверху от процессорного разъема |
|
|
Радиатор слева от процессорного разъема |
|
|
Радиатор снизу от процессорного разъема |
|
|
Радиатор набора системной логики |
|
|
Несмотря на довольно серьезную нагрузку и отсутствие активного охлаждения, температурный режим платы не стал проблемой. Запас прочности остался довольно большим.
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Используемый на материнской плате кодек – Realtek ALC1150.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Сводная таблица результатов протестированных материнских плат:
Материнская плата/ аудиокодек |
Z87-PLUS/ Realtek ALC892 |
Z87-EXPERT/ Realtek ALC1150 |
Sabertooth Z87/ Realtek ALC1150 |
Z87-DELUXE/ Realtek ALC1150 |
||||
Тест |
|
|
|
|
|
|
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
|
|
|
|
|
|
Уровень шума, дБ (А) |
|
|
|
|
|
|
|
|
Динамические диапазон, дБ (А) |
|
|
|
|
|
|
|
|
Гармонические искажения, % |
|
|
|
|
|
|
|
|
Гармонические искажения + шум, дБ(A) |
|
|
|
|
|
|
|
|
Интермодуляционные искажения + шум, % |
|
|
|
|
|
|
|
|
Взаимопроникновение каналов, дБ |
|
|
|
|
|
|
|
|
Интермодуляции на 10 кГц, % |
|
|
|
|
|
|
|
|
Общая оценка |
|
|
|
|
|
|
|
|
Заключение
В целом, Z87-DELUXE радует: материнская плата показала хорошие результаты по разгону как процессора, так и базовой частоты. Не возникло проблем и с разгоном памяти.
Положительно можно оценить оснащение платы, в которое входит и индикатор POST-кодов, и кнопки включения/перезагрузки системы, и модуль Wi-Fi / Bluetooth, и десять портов USB на задней панели. Единственное, к чему есть претензии – по сравнению с Z87-EXPERT у более старшей платы отсутствует поддержка интерфейса Intel Thunderbolt, несмотря на то, что Z87-DELUXE дороже. Да, у нее есть «старшая сестра» – ASUS Z87-DELUXE/DUAL, у которой присутствует поддержка Thunderbolt, но и позиционируется она уже в другом ценовом диапазоне.
Плюсы:
- Предсказуемость материнской платы при разгоне;
- Грамотная компоновка слотов расширения;
- Хороший температурный режим платы;
- Наличие модуля Wi-Fi / Bluetooth;
- Десять портов SATA 6 Гбит/с и восемь портов USB 3.0;
- Десять USB портов на I/O панели;
- Грамотно реализованные возможности управления оборотами вентиляторов;
- Удобство UEFI меню.
Минусы:
- Использованная цветовая гамма (субъективно);
- Режим работы TPU1 в текущем исполнении неизбежно приводит к перегреву процессора и опасен для системы;
- Отсутствие Thunderbolt, несмотря на его наличие у более дешевой Z87-EXPERT.
Страница материнской платы ASUS Z87-DELUXE на официальном сайте производителя:
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS Z87-DELUXE.
