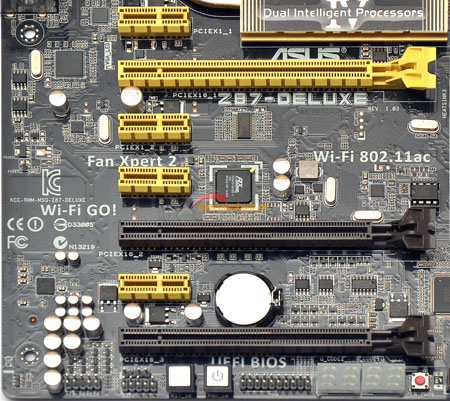

Конфигурация слотов расширения:
Слоты сверху вниз:
- PCI-E 2.0 X1;
- PCI-E 3.0 X16;
- PCI-E 2.0 X1;
- PCI-E 2.0 X1;
- PCI-E 3.0 X8;
- PCI-E 2.0 X1;
- PCI-E 2.0 X4.
При первом же взгляде на эту конфигурацию вспоминается Z87-EXPERT: у нее те же три полноразмерных слота и четыре слота PCI-E X1, при этом их расположение аналогично. Такая конфигурация весьма удобна – верхний графический порт размещен на высоте второго слота расширения, что улучшает совместимость материнской платы с процессорными системами охлаждения, при этом графические порты разнесены на достаточное расстояние для постройки Multi-GPU систем.
Но отличие от Z87-EXPERT все же есть: на сей раз нижний слот расширения берет свое начало не от процессора, а от набора системной логики Intel Z87. Говоря проще, PCI-E 3.0 поддерживается только двумя верхними слотами, которые могут работать по формуле 16/0 и 8/8.
реклама
Для шестнадцати процессорных линий применены четыре микросхемы-свитча ASMedia ASM1480, которые расположились под радиатором снизу от процессорного разъема:

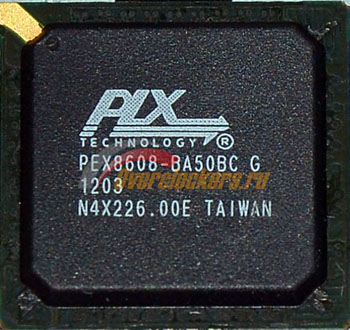

Третий же слот всегда работает на Х4 скорости. Можно отметить, что у Z87-DELUXE нет деления PCI-E 2.0 линий, идущих от набора системной логики, то есть можно задействовать все слоты расширения, и не придется отключать какие-либо контроллеры. Понятно, что силами чипсета этого не обеспечить, так что на материнской плате использован дополнительный PCI-E мост PLX PEX8608:
Использование микросхемы-моста необходимо, ведь «потребителей» PCI-E линий у материнской платы много:
- Четыре линии у порта PCI-E X4;
- Четыре линии у PCI-E X1 портов;
- Две линии у сетевых контроллеров;
- Две линии у дополнительных SATA 6 Гбит/с контроллеров;
- Одна линия у Wi-Fi контроллера.
Итого, тринадцать потребителей на восемь линий (или семь, с учетом того, что одна линия нужна самому PCI-E мосту). Контроллеры работают напрямую, значит, линии от моста распределены среди слотов расширения (вероятнее всего, на мосту «висят» два нижних PCI-E X1 и порт PCI-E X4).

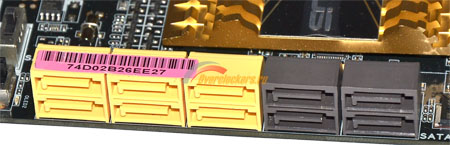

Порты SATA расположены вдоль правого края платы:
реклама
Все десять портов поддерживают стандарт SATA 6 Гбит/с, причем шесть работают от набора системной логики, а оставшиеся четыре обеспечиваются двумя контроллерами ASMedia ASM1061:
Не думаю, что десять портов кому-то могут понадобиться, но все же больше – не меньше.

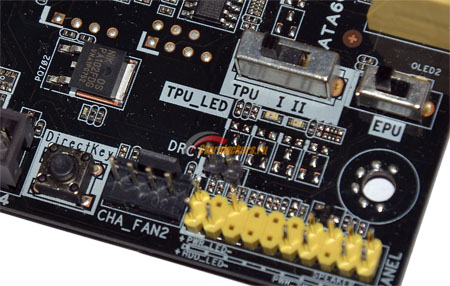

В правом нижнем углу платы, недалеко от портов SATA расположены переключатели режимов EPU/TPU и кнопка DirectKey:
Кнопка DirectKey предназначена для включения материнской платы с последующим входом в UEFI меню, переключатель EPU ответственен за включение режима работы пониженного энергопотребления, а переключатель TPU отвечает за функции авторазгона.
Несмотря на то, что по сравнению с обзорами предыдущих плат ASUS уже вышли новые прошивки, поведение режимов TPU исправлено не было. Режим TPU1 склонен сильно завышать напряжение питания процессора, вплоть до уровня перегрева для экземпляров со штатным термоинтерфейсом между теплораспределителем и кристаллом. При этом сам уровень разгона в TPU1 режиме оставляет желать лучшего, всего 4100 МГц. Режим TPU2 более пригоден для использования, напряжение питания ЦП в нем ниже, а частота его работы составляет 4250 МГц.

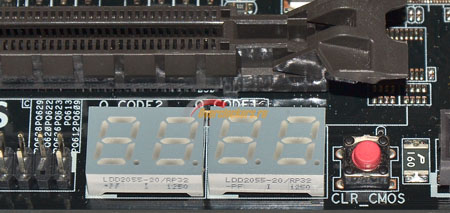

Помимо данных переключателей, нижняя часть платы не лишена и прочих бонусов. Под нижним PCI-E слотом расположились четырехсегментный индикатор POST-кодов и кнопка ClearCMOS:

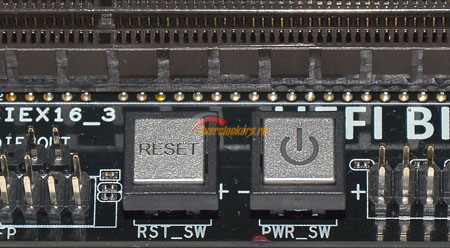

Тут же рядом присутствуют и кнопки включения/перезагрузки системы:
Они оснащены подсветкой и светятся при наличии на плате +5 В дежурного питания.

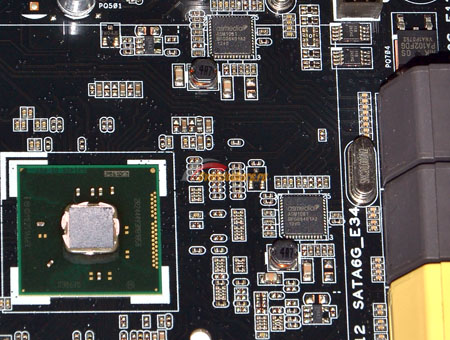

В плане реализации портов USB 3.0 материнская плата ничем не отличается от Z87-PLUS и Z87-EXPERT, напрямую от набора системной логики работает колодка для подключения двух корпусных портов, а также два порта I/O панели. Ресурсы еще двух USB 3.0 уходят на концентратор ASMedia ASM1074, который обеспечивает работу четырех дополнительных USB 3.0 портов I/O панели.
Порты USB 2.0 в количестве восьми штук (четыре для подключения корпусных портов, четыре на I/O панели) реализованы силами чипсета, сторонних контроллеров не используется.
реклама
За встроенный звук несет ответственность Realtek ALC1150:
Такой же контроллер используется и на рассмотренных ранее Z87-EXPERT и Sabertooth Z87. Он неплохо себя зарекомендовал в тестах RMAA.
У Z87-DELUXE на борту присутствуют две сетевые платы, соответственно используется два сетевых контроллера. Первый из них встречался и на протестированных до этого платах ASUS, это Intel I217-V:
В качестве второго контроллера установлен Realtek 8111GR:

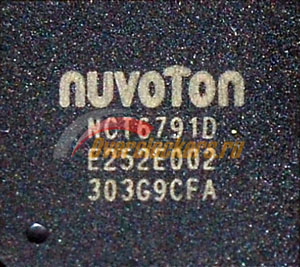

В качестве Multi-IO используется микросхема Nuvoton NCT6791D:

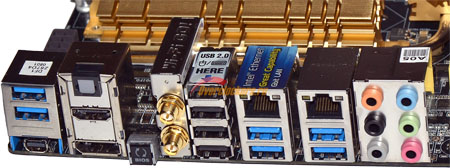

На задней панели ASUS Z87-DELUXE расположены:
- Один DisplayPort;
- Один Mini DisplayPort;
- Один HDMI;
- Один модуль Wi-Fi / Bluetooth;
- Один оптический S/PDIF;
- Два LAN;
- Шесть USB 3.0;
- Четыре USB 2.0;
- Кнопка USB BIOS Flashback;
- Шесть аудио входов/выходов 3.5-мм mini-jack.
Конфигурация задней панели достойна похвалы: производитель не стал использовать крупные разъемы для подключения мониторов, типа D-SUB или DVI, зато в распоряжении пользователя находится сразу десять портов USB. Да и две сетевые карты – хорошее подспорье.
реклама
