Обзор и тестирование материнской платы ASUS Z87-DELUXE (страница 3)

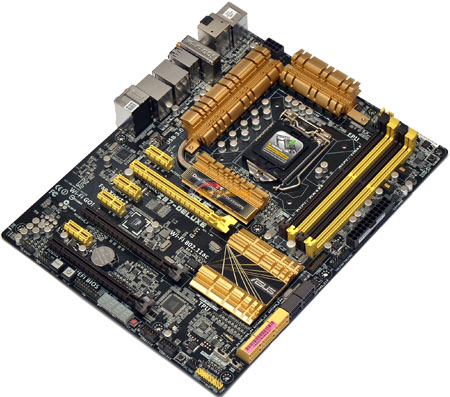

Фотография материнской платы, позволяющая оценить высоту компонентов:

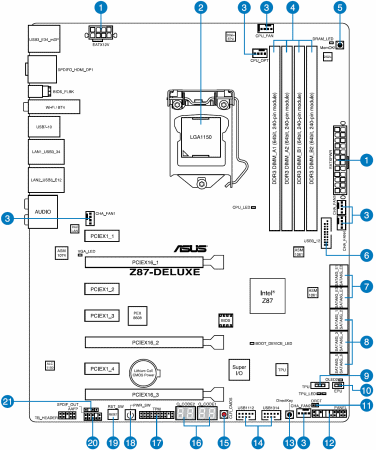

Расположение элементов:

Система охлаждения

Система охлаждения ASUS Z87-DELUXE состоит из четырех радиаторов, два из которых соединены тепловой трубкой. Три радиатора отводят тепло от преобразователя питания процессора, четвертый отвечает за охлаждение набора системной логики Intel Z87.

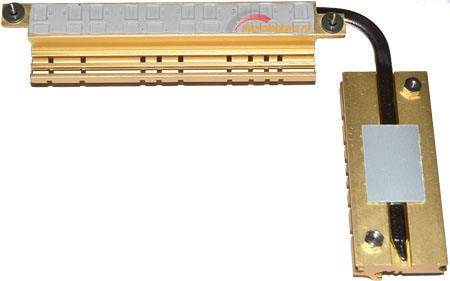

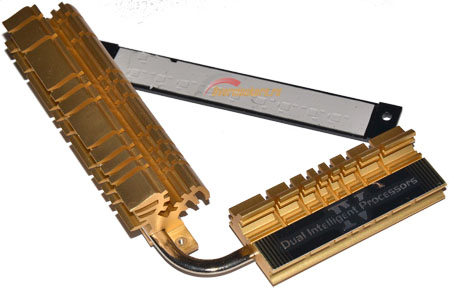

Основную функцию по отводу тепла от преобразователя питания процессора (транзисторы десяти фаз питания из шестнадцати) выполняет связка из двух радиаторов, объединенных теплотрубкой:

Тот радиатор, что на фото слева, установлен непосредственно на транзисторы преобразователя питания CPU, тот радиатор, что на фото справа, с чем-либо греющимся не контактирует и помогает лишь в рассеивании тепла с первого радиатора.

Контакт силовых элементов и теплорассеивателя осуществляется через термопрокладку средней толщины, проблем с контактом силовых элементов и термопрокладки нет.

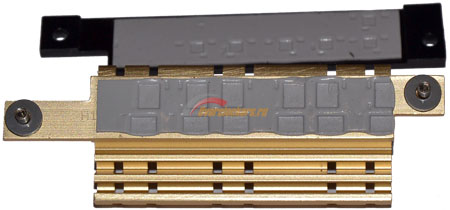

Еще один радиатор установлен сверху от процессорного разъема, он отводит тепло от транзисторов шести фаз питания CPU:

В этом случае его размеры скромнее, но зато и нагрузка на него меньше.

Используются такие же термопрокладки, как и в случае с основным радиатором.

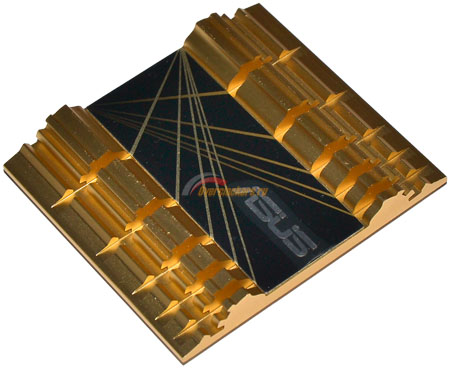

Радиатор системной логики не отличается от оного у большинства других Z87 материнских плат ASUS:

Как показала практика, с таким охлаждением о температурном режиме Intel Z87 можно не беспокоиться, его эффективности хватает с запасом.

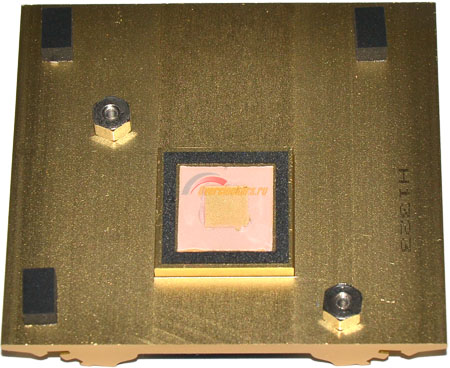

Как и у других плат ASUS, в качестве термоинтерфейса используется субстанция, напоминающая по своей консистенции жевательную резинку.

Система питания

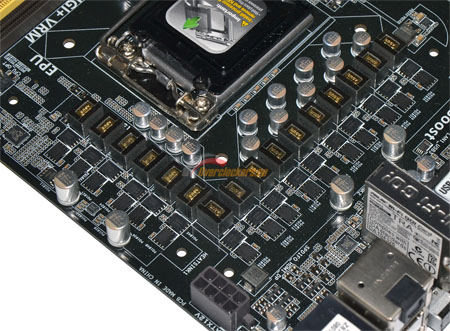

Преобразователь питания процессора выполнен по шестнадцатифазной схеме:

Как и в случае с другими протестированными ранее моделями ASUS, контроллер промаркирован как DIGI+ ASP1251. В качестве транзисторов используется по одному ON Semiconductor NTMFS4937N и NTMFS4955N на каждую фазу.

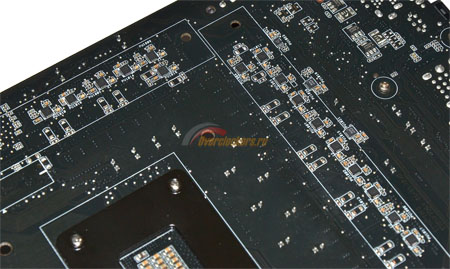

Шестнадцать драйверов International Rectifier IR3535 расположены с обратной стороны платы:

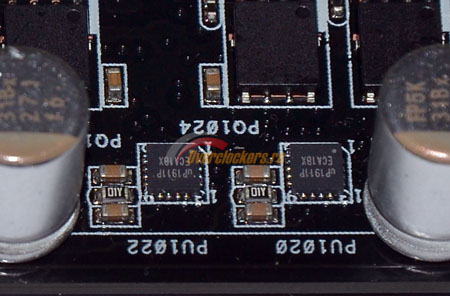

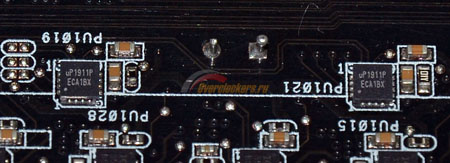

Помимо этого в преобразователе питания процессора можно встретить четыре микросхемы с маркировкой uP1911P, они, видимо расширяют возможности PWM контроллера для работы с шестнадцатью фазами:

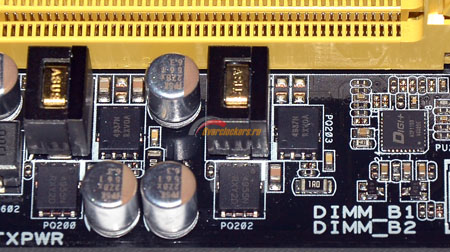

Преобразователь питания памяти двухфазный:

Контролер промаркирован как DIGI+ ASP1103, в качестве транзисторов, как и в случае с питанием процессора, используется по одному ON Semiconductor NTMFS4937N и NTMFS4955N на каждую фазу.
