Обзор контроллера управления вентиляторами BitFenix Recon (страница 2)
реклама

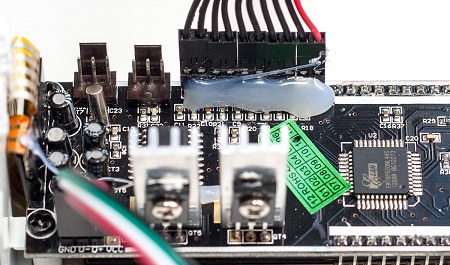

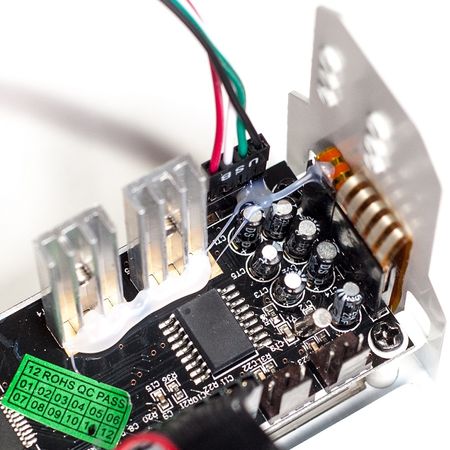

Обращает на себя внимание и то, что производитель решил ограничить возможность отключения части шлейфов (термодатчики, USB), залив разъемы силиконовым герметиком. По всей видимости, это продиктовано заботой о надежном контакте разъемов и жесткости крепления радиаторов. Однако если вы не используете все пять пар термодатчиков и не хотите лишних проводов, придется поработать канцелярским ножом.

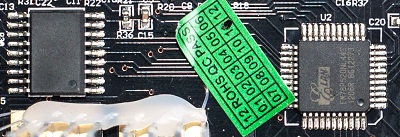

В качестве отличительной особенности своего контроллера BitFenix выделяет технологию Dual Processor. Она заключается в использовании двух дополняющих друг друга микросхем, одна из которых (левая, без маркировки) обеспечивает основной функционал устройства, а вторая (восьмибитный микропроцессор Elan EM78P520NL44S) отвечает за взаимодействие Recon с материнской платой по USB и хранение настроек пользовательских профилей.
реклама
Длины кабелей реобаса достаточно для установки в корпус любого форм-фактора: шлейфы питания, вентиляторов и термодатчики – 60 см, шлейф USB – 130 см.
Кроме того, как уже указывалось выше, в комплект поставки входит пара дополнительных кабелей для вентиляторов, позволяющая удлинить данные шлейфы вплоть до 180 см. Для исключения путаницы при подключении каждый кабель получил понятную маркировку.
реклама
Подводя итог визуальному исследованию продукта, необходимо отметить хорошее качество использованных материалов, аккуратную сборку и неплохой комплект.
Документация

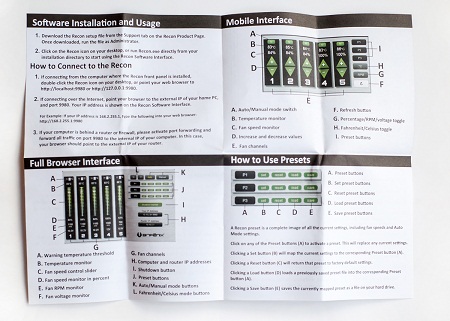

Контроллер поставляется с инструкцией на английском языке. Несмотря на данный недочет, начального знания английского языка вполне достаточно, чтобы с помощью информативных иллюстраций снять большинство вопросов, которые могут возникнуть у пользователя при эксплуатации устройства.
Установка контроллера
Тестовый стенд
Установка BitFenix Recon производилась в следующую систему:
- Процессор: Intel Core i5-3570K (3.40 ГГц, 6 Мбайт, LGA 1155);
- Материнская плата: ASUS P8Z77-V PRO (Intel Z77, LGA 1155, ATX);
- Оперативная память: DDR3-1333 Samsung (M378B5173BH0-CK0), 4х4 Гбайта;
- Накопитель SSD: OCZ Vector (VTR1-25SAT3-128G), 128 Гбайт;
- Жесткий диск: Western Digital WD20EZRX (SATA 6 Гбит/с, 64 Мбайта, 5400 об/мин), 2000 Гбайт;
- Видеокарта: AMD Radeon HD 7850 Gigabyte GV-R785OC-1GD (1120/5300 МГц, DDR5, 256 бит), 1 Гбайт;
- Блок питания: Chieftec (GPS-500C), 500 Вт;
- Корпус: BitFenix Shinobi XL Write.
Конфигурация системы водяного охлаждения (СВО):
- Водоблок на CPU: XSPC Raystorm CPU Waterblock ;
- Водоблок на GPU: EK-FC7850 Full Coverage Water Block for Radeon HD 7850 – Acetal + Nickel ;
- Радиатор №1: Alphacool NexXxoS XT45 Full Copper 140 мм ;
- Радиатор №2: XSPC RX360 Extreme Performance Radiator Version ;
- Помпа: Swiftech MCP35X-BK™ 12 VDC Pump ;
- Резервуар: Alphacool Repack-Cooling Slot-In Delrin – White Special Edition ;
- Шланг: Masterkleer Tubing PVC 13/10 мм (3/8"ID) UV-reactive Black 3.3 м (10ft) ;
- Радиаторы на память: Nexus HXR-5500BU Blue Heat Pipe Memory Cooler ;
- Фитинги: Koolance .
Вентиляторы, подключенные к контроллеру:

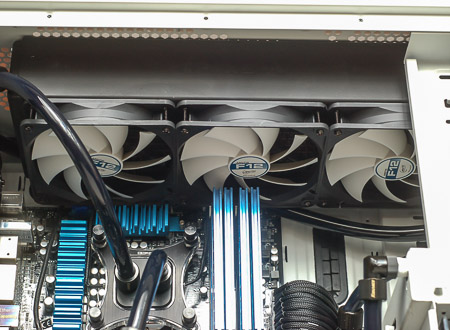

- 3 х Arctic Cooling ARCTIC F12 PWM (установлены на радиатор XSPC RX360);

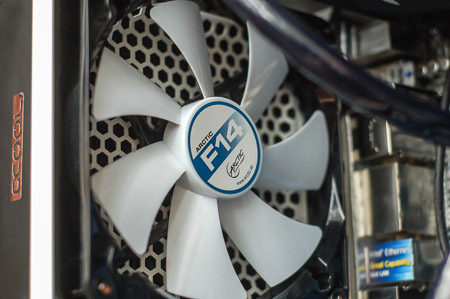

- 1 х Arctic Cooling ARCTIC F14 PWM (установлен на радиатор Alphacool NexXxoS XT45 Full Copper 140 мм .
реклама
Управление оборотами помпы СВО, подключенной к 4-pin разъему CPU_FAN, производилось через утилиту ASUS FAN Xpert 2. Скорость вращения вала помпы была ограничена до 1500 об/мин.
Процесс установки

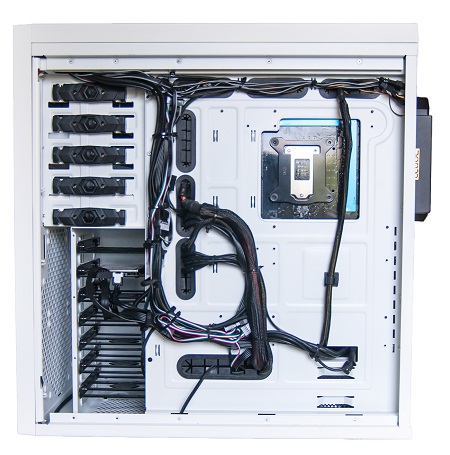

Благодаря наглядным инструкциям и подробной маркировке шлейфов, подключение реобаса не представляется каким-то сложным делом даже для начинающего пользователя. Пожалуй, большую сложность представляет собой эстетичный кабель-менеджмент излишне длинных шлейфов BitFenix Recon.
Следует отметить, что подключение контроллера к системной плате по USB необходимо исключительно для управления программными методами. Если же вы не планируете управлять реобасом с помощью предлагаемого ПО, то все основные функции прекрасно реализуются через взаимодействие с сенсорным экраном устройства.

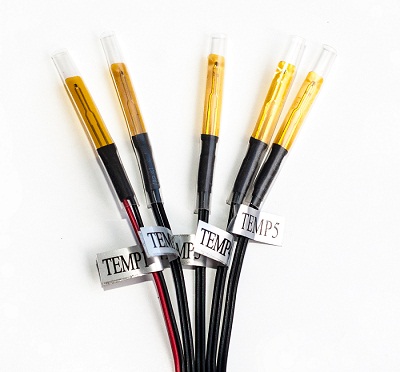

Остается еще один важный вопрос – где разместить термодатчики? Как мы уже знаем из описания контроллера, термодатчики являются парными с вентиляторами. Таким образом, изменение показателей конкретного датчика приводит к изменению скорости вращения соответствующего ему по номеру вентилятора. Поскольку в моем случае охлаждение обеспечивает перемещаемый в контуре теплоноситель, то логично связать скорость вращения вентиляторов с температурой жидкости в контуре. Температура воздуха в системном блоке в данном случае является второстепенной.

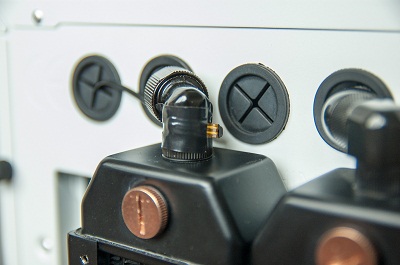

По этим причинам я разместил термодатчики на радиаторах СВО: три датчика, соответствующие трем 120-миллиметровым вентиляторам, были закреплены на охлаждаемом ими радиаторе (XSPC RX360), а четвертый установлен на фитинг 140-миллиметровогого Alphacool NexXxoS XT45. Формально можно было бы все четыре поставить на один радиатор, поскольку априори дельта температур на данных радиаторах незначительна или отсутствует, но я решил сделать все по науке.
К слову, входящие в комплект поставки липкие стикеры весьма посредственны и легко отваливаются при малейшей нагрузке, поэтому я воспользовался проверенной изоляционной лентой черного цвета.

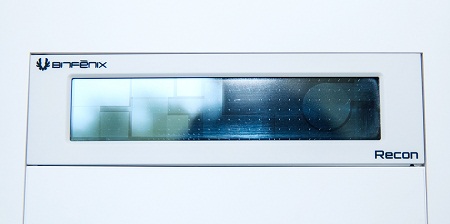

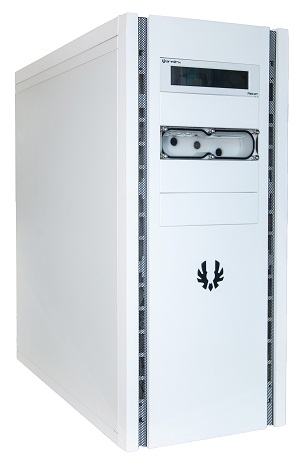

Смонтированный BitFenix Recon соответствует общему стилю проекта (что неудивительно) и добавляет ему некоторой технологичности.
Однако, по непонятным мне причинам, рамка реобаса различается по цветовому оттенку с материалом самого системного блока (пластик контроллера с легким серым оттенком). Нельзя сказать, что это бросается в глаза, но при хорошем освещении очевидно. Как такое возможно, в силах ответить только сам BitFenix и это точно не проблема конкретного экземпляра – первый образец Recon был с аналогичными особенностями.
Программное обеспечение
В комплекте с самим контроллером нет какого-либо носителя с программным обеспечением. Вместо этого производитель прикладывает визитную карточку со ссылкой на свой интернет-ресурс.
Указанный в карточке адрес пересылает нас на англоязычное зеркало сайта BitFenix, с которого можно скачать архив с ПО Recon. Помимо установочного файла в архиве есть исчерпывающая пошаговая инструкция в pdf-формате по установке программного обеспечения реобаса.
