Возможности BIOS
Один из плюсов этой материнской платы – красочное и удобное меню настроек BIOS. Изначально была прошита версия F1, но я не стал с ней экспериментировать и сразу обновил до F3, используя встроенный прошивальщик. Эта микропрограмма, по заверению производителя, уже поддерживает новые процессоры Richland. Чтобы кратко изучить структуру меню Gigabyte GA-F2A85XM-D3H, можно посмотреть видеоролик.
Это не первое мое знакомство с новым 3D BIOS, поскольку ранее мне уже пришлось с ним поработать на плате Gigabyte Z77-DH3. Поэтому я не стану подробно расписывать каждый пункт, а лишь приведу скриншоты всех разделов.
реклама

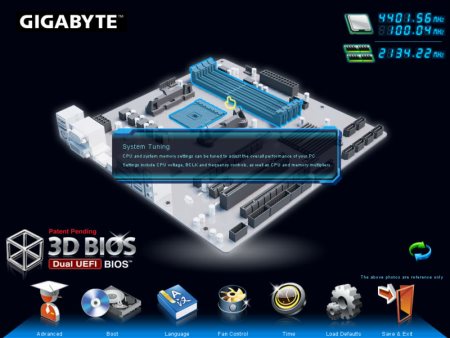

Начнем изучение именно с 3D режима.
Можно непосредственно мышкой навести на один из компонентов и по двойному щелчку открыть окно настроек.

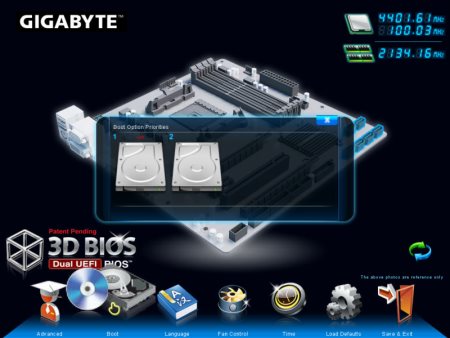

Внизу находится семь значков, каждому из которых соответствует свой пункт. Первым идет Advanced, который открывает меню расширенных настроек. За ним следует Boot.

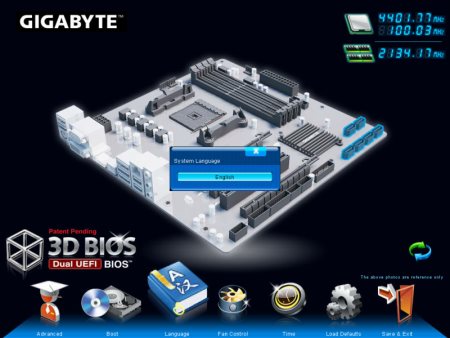

Затем Language.
реклама
Fan Control.

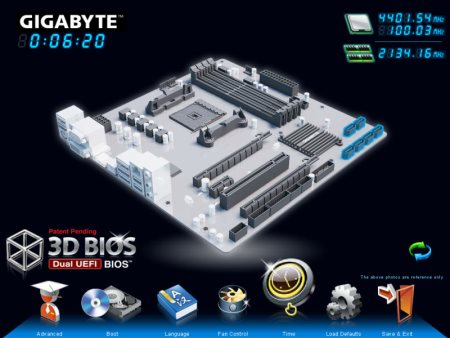

Time.

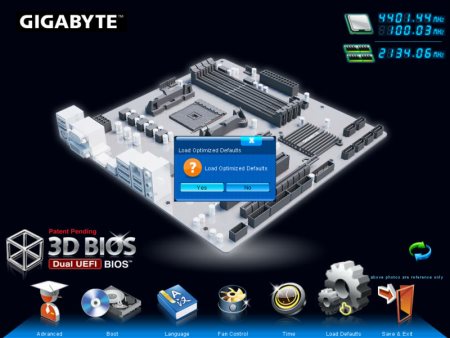

Load Defaults.

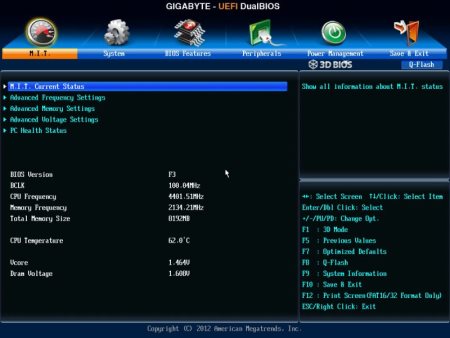

И в самом конце Save & Exit. Что же представляет собой расширенное меню настроек? Нажимаем на кнопку Advanced и перемещаемся в него на страницу M.I.T.
Внизу можно увидеть информацию о системе, а сверху расположились пять ссылок.

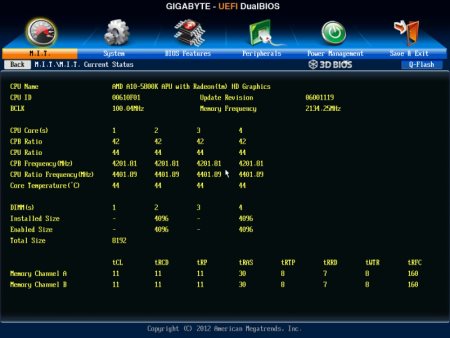

M.I.T. Current Status.

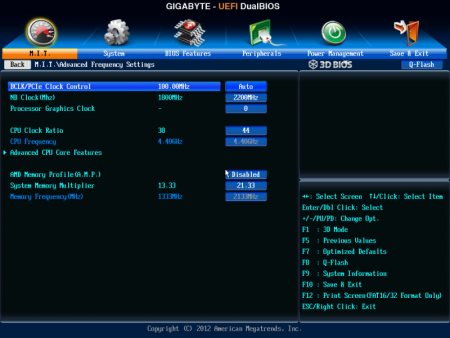

Advanced Frequency Settings.

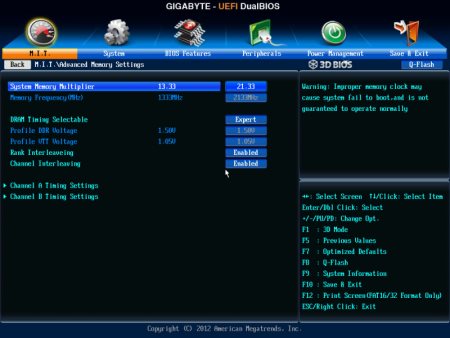

Advanced Memory Settings.
реклама

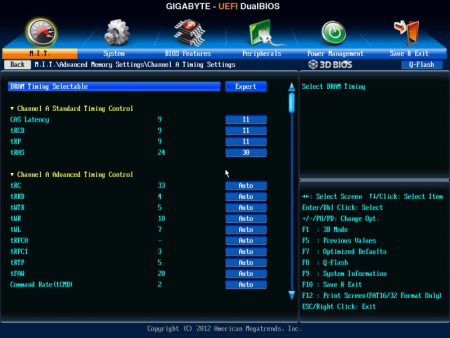

Здесь есть две ссылки – Channel A Timing Settings и Channel B Timing Settings.

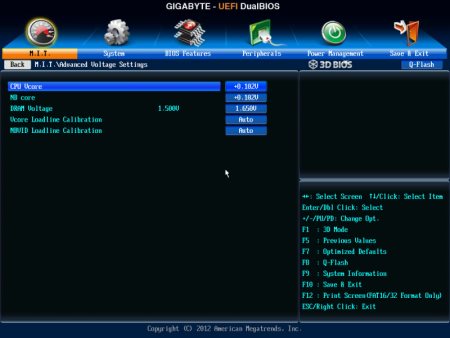

Дальше идет Advanced Voltage Settings.
Здесь можно увеличивать напряжение в следующих диапазонах:
- CPU Vcore (от 0 до +0.300 В с шагом 0.006 В);
- NB core (от 0 до +0.300 В с шагом 0.006 В);
- DRAM Voltage (от 1.2 до 1.9 В с шагом 0.01 В).
