Обзор и тестирование материнской платы Gigabyte GA-F2A85XM-D3H (страница 2)
реклама

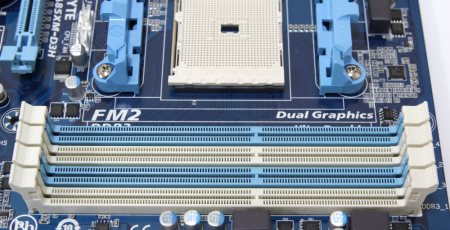

Для поддержки оперативной памяти типа DDR3 предусмотрено четыре слота. Они попарно окрашены в белый и голубой цвета. Чтобы активировать двухканальный режим, необходимо установить модули памяти в одинаковые слоты.
Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / 1866 / 2133 МГц со штатным напряжением 1.5 В. Максимально допустимый объем составляет 64 Гбайта. Мне кажется маловероятным, что кто-то захочет его достигнуть, поэтому хватило бы лишь двух слотов, на чем можно было бы сэкономить. В основном так поступают с бюджетными платами на чипсете AMD A55.

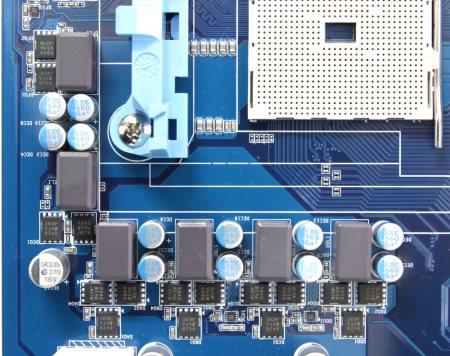

Подсистема питания выполнена по схеме 4+2+2. Теоретически, чем больше фаз, тем меньше нагрузки на каждую из них, а следовательно тепловыделение должно быть ниже.
реклама
По факту же все больше зависит от самих элементов силовой цепи. Здесь по терминологии производителя используется технология Ultra Durable 4. Она предполагает применение твердотельных конденсаторов и транзисторов типа Low Rds(on).
В качестве основного ШИМ-контроллера используется микросхема Intersil ISL6377.
Транзисторы не накрыты никаким радиатором, да и отверстий в текстолите для него не предусмотрено.
Рядом находится процессорный разъем AMD FM2, в который будет установлен вот такой ЦП.

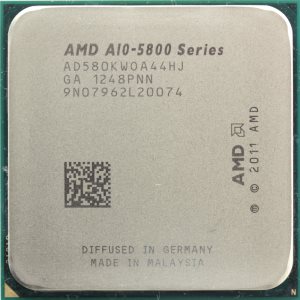

Это самый обычный APU AMD A10-5800K, взятый по случаю вместе с платой.
реклама
В правом нижнем углу размещено восемь портов SATA 6 Гбит/с, разделенных на две группы по четыре разъема.

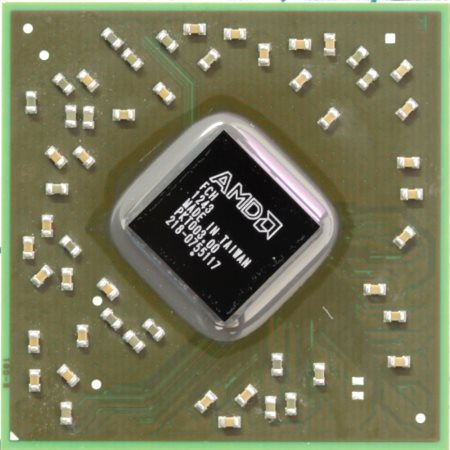

Все они реализованы при помощи соответствующего контроллера, интегрированного в чипсет AMD A85X, который находится неподалеку.

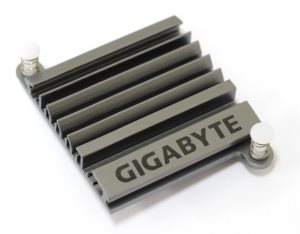

От него отводит тепло небольшой радиатор, установленный сверху. Крепится он при помощи двух пластиковых клипс с пружинками.

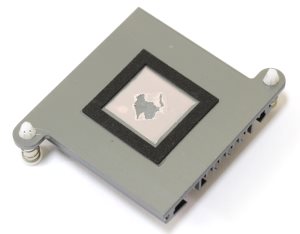

В качестве термоинтерфейса применена розовая «терможвачка». По периметру места контакта для предотвращения перекосов проходит специальная рамка из мягкого пористого материала.

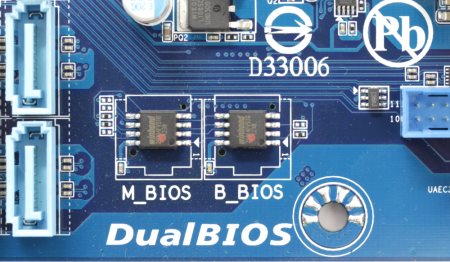

Ближе к правому краю можно обнаружить две одинаковые микросхемы BIOS.
Нас не обманывают – вот он, Dual BIOS. Однако переключать эти микросхемы никак нельзя и восстановление происходит по какому-то хитрому алгоритму. Помню, как один раз неудачно прошился и откатиться не получилось. В итоге плата оказалась нерабочей. Поэтому, даже несмотря на наличие этой технологии, обновлять микропрограмму можно только на свой риск и страх.

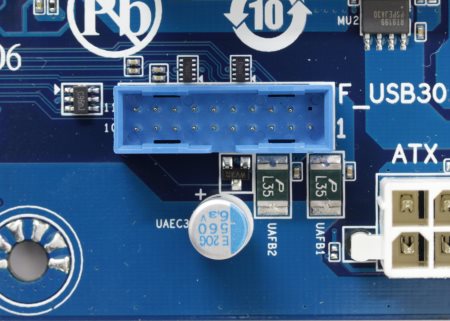

Выше этих микросхем находится колодка для подключения дополнительной пары портов интерфейса USB 3.0.
Еще два находятся на задней панели, а все вместе они реализованы чипсетом AMD A85X. Он же предоставляет еще десять USB 2.0. Но распаяны они не все. По нижнему краю, левее от портов SATA, размещены две колодки USB 2.0 для подключения четырех устройств. На задней панели можно обнаружить еще столько же, поэтому в итоге получается восемь.
Рядом расположились разъемы для подключения кнопок и индикаторов корпуса, TPM и COM порта. Выше находятся слоты для установки периферийных устройств. Их набор оптимален и рассчитан на любой вкус. Два слота PCI-e x16, один PCI-e x1 и один обычный PCI. Стоит отметить, что на нижний PCI-e x16 выделено всего четыре линии.
реклама

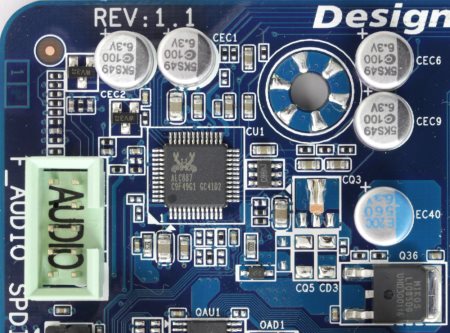

В левом нижнем углу находится звуковой кодек, а рядом с ним колодка для подключения передней аудиопанели.
Он представлен микросхемой Realtek ALC887. Сам по себе он восьмиканальный, а именно 7.1. Однако на задней панели есть всего три «миниджека», поэтому подключить систему 7.1 будет непросто. Зато присутствует оптический выход S/PDIF.

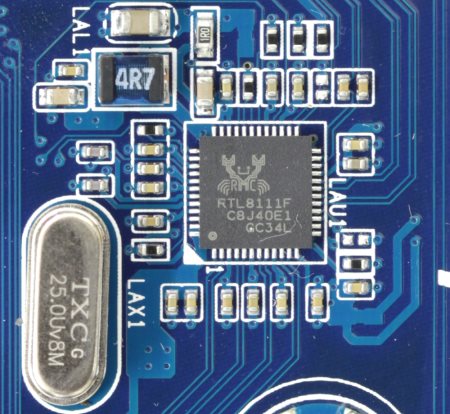

Выше по левому краю можно наткнуться на микросхему гигабитного сетевого контроллера Realtek RTL8111F.
За разъемами задней панели спряталась микросхема контроллера ввода/вывода и системного мониторинга ITE IT8728F.
Рядом с ней разместился коннектор интерфейса LPT, но в комплекте поставки планка с ним не предусмотрена, поэтому в случае необходимости покупателю придется самому ломать голову на эту тему.

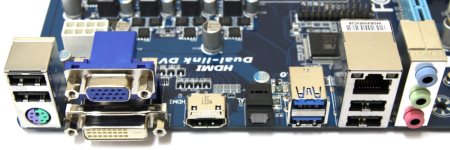

На самой задней панели находятся следующие разъемы.
- Один разъем PS/2 для подключения мыши или клавиатуры;
- Два разъема USB 3.0;
- Четыре разъема USB 2.0;
- Один видеовыход HDMI;
- Один видеовыход D-Sub;
- Один видеовыход DVI-D;
- Один гигабитный сетевой разъем RJ-45;
- Три аудиоразъема типа minijack;
- Один оптический разъем S/PDIF Out.
Технические характеристики
Поддерживаемые процессоры | AMD APU сокет FM2 |
Системная шина, частота | UMI (2 Гбайт/с) |
Системная логика | AMD FCH A85Х |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 64 Гбайт при частоте 1066/ 1333/ 1600/ 1866 / 2133 МГц |
Слоты расширения | 2 – PCI-e 2.0 x16 1 – PCI-e 2.0 x1 1 – PCI 2.2 |
Поддержка Multi-GPU | Dual Graphics, CrossFire (x16+x4) |
Поддержка SATA/RAID | 8x SATA 6.0 Гбит/с портов – AMD FCH A85X; RAID 0, 1, 5, 0+1, JBOD |
Поддержка IDE и eSATA | нет; нет |
Сеть | 1х Realtek RTL8111F |
Аудио | Realtek ALC887 – 8-канальный HD аудиокодек |
USB 2.0 | 4+4x AMD FCH A85X |
USB 3.0 | 2+2x AMD FCH A85X |
IEEE-1394 | нет |
Системный мониторинг | ITE IT8728F |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы задней панели | 1x PS/2 клавиатура 4x USB 2.0/1.1 1x HDMI 1.4 1x DVI-D (Dual Link) 1x D-Sub 1x RJ45 1x Optical S/PDIF 3x 3.5 мм Jack |
Фирменные технологии |
|
Размеры, мм | 244 x 244 |
Форм-фактор | microATX. |
