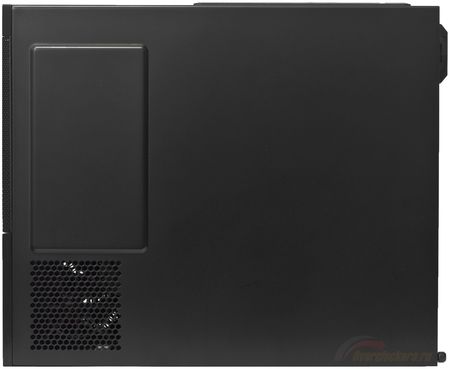

Правая боковая панель закрытая, лишь в нижней передней части есть небольшая вентиляция.

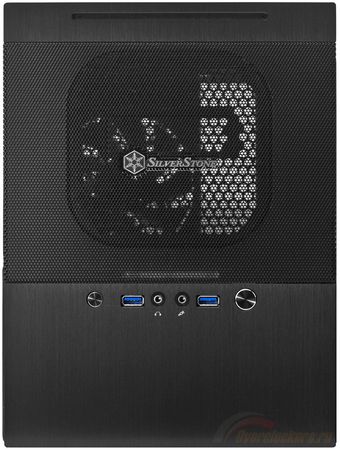

Фронтальная часть Sugo SG10 – главная эстетическая составляющая корпуса. Именно в ней различие данной модели с предшественником Sugo SG09, у которого панель была выполнена из пластика и отличалась невзрачным видом. В случае с новой версией она смотрится очень красиво и стильно, в основном благодаря анодированному в черный цвет алюминию толщиной 7 мм, из которого изготовлена панель, и шлифовке под «асфальт».
В верхней части можно видеть лишь узкую щель для низкопрофильного оптического привода, более никаких внешних отсеков у героя обзора нет.
Больше половины верхнего пространства занимает металлическая вентиляционная решетка с закрепленной изнутри противопылевой сеткой. Конструкция съемная, для этого достаточно потянуть ее на себя. Поскольку в Sugo SG10 блок питания располагается спереди, здесь происходит забор им прохладного воздуха. Дополняет картину вмонтированный в центральную часть решетки блестящий логотип фирмы-производителя.
реклама

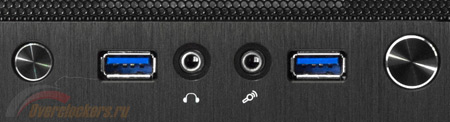

Органы управления расположены ниже. Справа можно видеть кнопку включения компьютера, кнопка сброса вынесена в левую часть. В центре сосредоточились пара стандартных аудиоразъемов и два порта USB 3.0, разнесенные на довольно большое расстояние. Функцию сигнализатора выполняет расположенная чуть выше узкая горизонтальная вставка из матового акрила, которая при работе ПК испускает рассеянный белый свет, подмигивая в центральной части синим (активность HDD). Стоит отметить, что свечение совершенно не ударяет в глаза.
Звуковая поддержка осуществляется только по стандарту HDA, а порты USB 3.0 подключаются к материнской плате посредством внутреннего USB 3.0 разъема.
Тыловая часть модели Silverstone больше приближена к стандарту, за исключением разве что отсутствия отсека для блока питания. Слотов для устройств расширения четыре штуки, они закрыты съемными перфорированными заглушками. В верхней части – вырез под I/O заглушку системной платы, справа от него – посадочное место для 120 мм вентилятора с крупными сотами.
В самой верхней части можно видеть вынесенную вбок розетку для подключения провода питания от сети 220 В, а также трехскоростной тумблер регулирования скорости вращения верхнего 180 мм вентилятора.

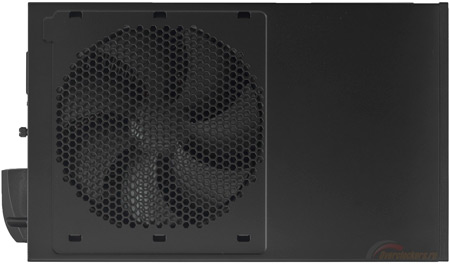

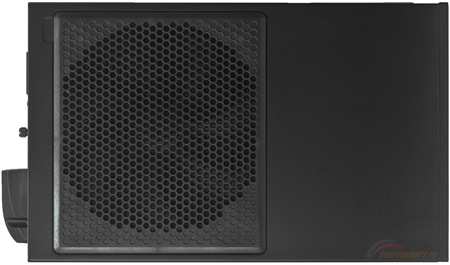

Верхняя панель в задней части оборудована большой вентиляционной решеткой, закрытой быстросъемным противопылевым фильтром на пластиковой основе. Здесь располагается втяжной 180 мм Air Penetrator.
реклама
Отверстия в меру крупные, а фильтр легко продуваемый. По этой причине сильного сопротивления воздушному потоку оказываться не должно.

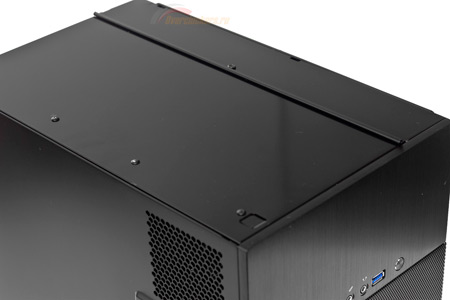

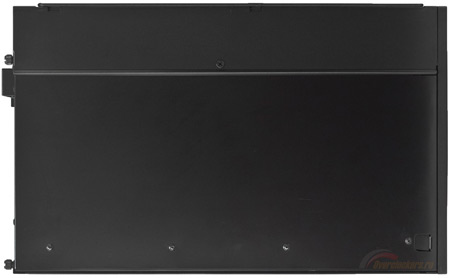

Нижняя панель корпуса ничем не выделяется. На ней нет ничего, чему стоило бы уделять внимание.
Расположенный вдоль всей нижней панели выступ не позволяет корпусу целиком «сесть» на днище.

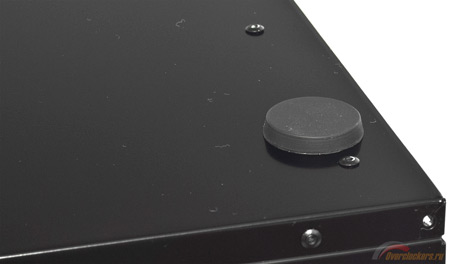

Можно подумать, что он не оборудован ножками. Именно это приходит в голову при первом знакомстве с Silverstone Sugo SG10. Однако это вовсе не так. Круглые самоклеющиеся ножки из жесткой резины в количестве четырех штук поставляются в комплекте, они банально приклеиваются к днищу.
Непонятно, почему разработчик возложил сию задачу на пользователя, а не оборудовал корпус ножками изначально.
Внутреннее строение

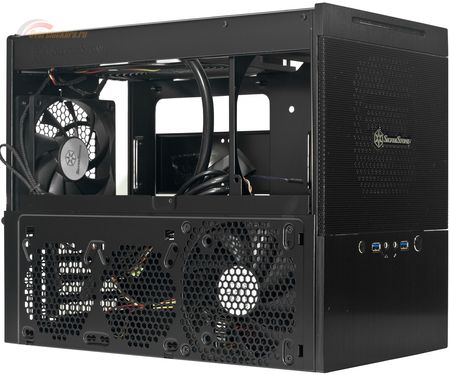

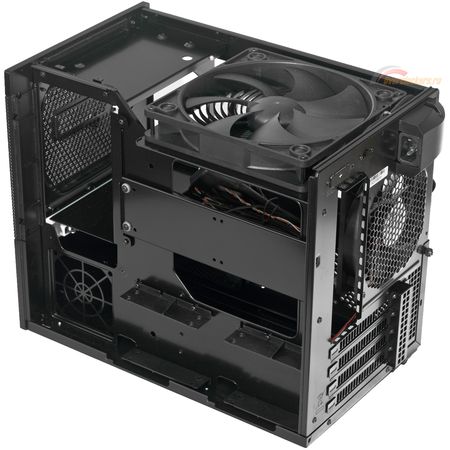

Внутренняя компоновка Sugo SG10 оригинальна и заметно отличается от стандартных «башен» (хотя по сравнению с предыдущей моделью Sugo SG09 внутреннее строение новинки изменений не претерпело). Инженерам компании удалось сконструировать корпус так, чтобы при своих небольших габаритах он вмещал в себя и высокие процессорные охладители, и длинные видеокарты.
Его отличительной особенностью является перенос отсека для блока питания в переднюю верхнюю часть корпуса, при этом забор прохладного воздуха блоком осуществляется с фронтальной стороны. Оригинально расположена «корзина» для накопителей – она вынесена на обратную сторону, за поддон системной платы.
Для доступа к внутренностям в первую очередь требуется снять верхний П-образный кожух, состоящий из двух частей, основная часть которого крепится при помощи четырех винтов: три винта с накатанной головкой с тыловой стороны по периметру и один обычный винтик на левой боковине.
Вторая половинка установлена со стороны карт расширения и изымается аналогично: два винта с накатанной головкой с тыловой части и один простой винтик со стороны днища (корпус придется наклонить). Впрочем, для доступа к внутренностям эту часть можно и не снимать.
реклама

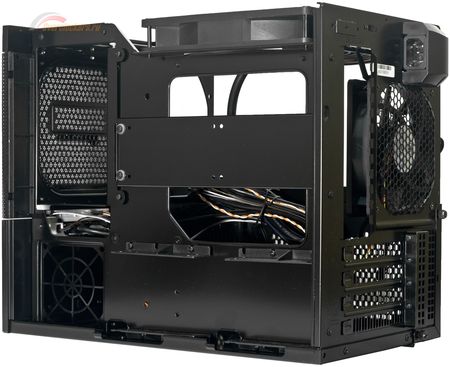

Как и снаружи, внутри Sugo SG10 полностью черный.
