Технические характеристики
Название модели |
(SST-SG10B) |
Тип конструкции |
|
Габариты корпуса (Ш х В х Г), мм |
|
Внутренний объем, л |
|
Масса корпуса (нетто), кг |
|
Материал корпуса |
|
Цветовая вариация |
|
Внешние отсеки |
|
Внутренние 3.5-дюймовые отсеки, шт. |
|
Внутренние 2.5-дюймовые отсеки, шт. |
|
Слоты расширения, шт. |
|
Внешние порты |
HD Audio |
Поддержка материнских плат |
|
Штатная система охлаждения |
Тыловой вентилятор: 1 x 120 мм (~1200 об/мин, выдув) Боковой вентилятор: 1 x 120 мм (~1200 об/мин, вдув) |
Расширение СО |
Тыловой вентилятор: 1 x 120 мм Боковой вентилятор: 1 x 120 мм, 2 x 92 / 80 мм |
Максимальная длина видеокарты, мм |
|
Максимальная высота кулера CPU, мм |
|
Максимальная длина блока питания, мм |
|
Тестовый стенд
Во время испытаний в Silverstone Sugo SG10 собиралась следующая система:
- Материнская плата: ASUS P8Z77-M PRO (Intel Z77 Express Chipset);
- Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Система охлаждения процессора:
- Кулер: Thermalright TRUE Spirit 120;
- Вентилятор: Scythe S-FLEX SFF21E (120 х 120 х 25 мм, ~1200 об/мин);
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: A-Data DDR3-1333 AXDU1333GC4G9-2G, 2 x 4096 Мбайт (Low Voltage);
- Видеокарта: Zotac GeForce GTX 680 AMP! Edition (Rev.1);
- Жесткие диски:
- Corsair Solid-State Drive Force SATA 6 Гбит/с, 60 Гбайт (SSD), 1 шт.;
- Western Digital Caviar Blue WD10EALX SATA 6 Гбит/с, 1 Тбайт (2 пластины, 4 головки), 2 шт.;
- Блок питания: Thermaltake TR-500P TR2, 500 Вт;
- Корпус:
- Silverstone Sugo SG10;
- открытый стенд;
- Операционная система: Windows 7 Home Premium 64-бит.
Методика тестирования, используемые утилиты
Эффективность системы охлаждения Sugo SG10 сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Поскольку в испытуемом корпусе есть возможность изменять скорость вращения верхнего 180 мм вентилятора, тестирование проводилось в двух скоростных режимах – при минимальных (~600 об/мин, режим «Min») и максимальных (~1200 об/мин, режим «Max») оборотах. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
реклама

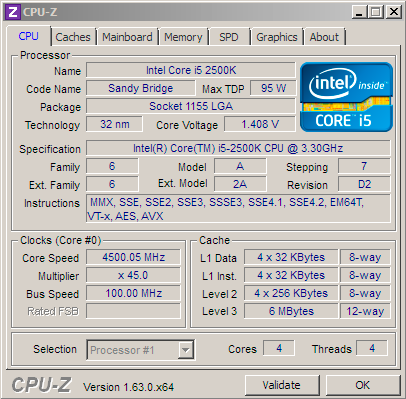

Процессор Intel Core i5–2500K был разогнан до частоты 4500 МГц путем увеличения множителя до 45. Напряжение Vcore поднималось в BIOS материнской платы до 1.4 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z составляло именно это значение. Во время нагрузки на ЦП напряжение Vcore не изменялось.
Оперативная память не разгонялась и функционировала на номинальной частоте 1333 МГц с задержками 9-9-9-24 1Т, при штатном напряжении 1.35 В.
Для прогрева CPU применялась LinX 0.6.4 AVX Edition в 64-битном режиме, объем задачи выставлялся в значение 26 000 (5178 Мбайт), время прогона – 30 минут. Далее система охлаждалась в простое 10 минут, после чего проводились два аналогичных прогона.

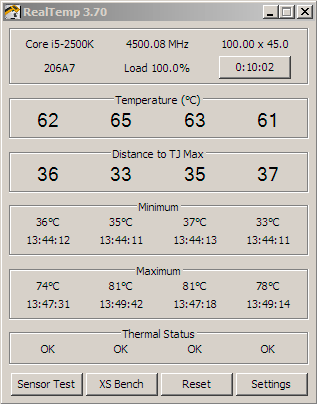

Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жестких дисков применялся пакет IOMeter. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Одновременно нагружались оба жестких диска Western Digital Caviar Blue WD10EALX. Время тестирования составляло 60 минут. Температурные показатели с «винчестеров» снимались с помощью программы AIDA64 v1.80.1484.
Видеокарта Zotac GeForce GTX 680 AMP! функционировала на повышенных частотах 1100 (1176) / 6008 МГц – именно таким разгоном ее наделил производитель. Для прогрева использовался тест Heaven DX11 Benchmark 2.5 со следующими настройками:
- API: DirectX 11.0;
- Stereo 3D: Disabled;
- Shaders: High;
- Tessellation: Normal;
- Anisotropy: 16;
- Anti-aliasing: 8x;
- Full Screen: On;
- Resolution: 1920 x 1200.
реклама
Нагрев видеоускорителя проводился в течение 30 минут, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 2.2.3. Скорость вращения крыльчаток вентиляторов системы охлаждения видеокарты при тестировании последней задавалась как фиксированная – 37% (~1680 об/мин). Во время испытания других компонентов обороты СО понижались до минимальных – 30%.
Стоит учесть, что стендовый ускоритель Zotac GeForce GTX 680 AMP! получил нереференсный дизайн и соответствующую СО. За счет этого значительная часть нагретого картой воздуха может задерживаться внутри системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
Нагрев CPU | LinX 0.6.4 AVX Edition |
Мониторинг CPU | Real Temp 3.7, CPU-Z 1.6.1 x64 |
Нагрев GPU | Heaven DX11 Benchmark 2.5 |
Мониторинг GPU | MSI Afterburner 2.2.3 |
Нагрев HDD | IOMeter |
Мониторинг HDD | AIDA64 v1.80.1484 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 23°C и не менялась во время тестирования. Для всех полученных результатов допускается погрешность измерения в районе +/– 2%.
Результаты тестирования
На графиках ниже представлены результаты тестирования.
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
При своих небольших габаритах и плотной внутренней компоновке Sugo SG10 показал очень хорошие температурные режимы. При снижении скорости вращения верхнего 180 мм вентилятора температура CPU увеличивалась на один градус по Цельсию, в то время как температура видеокарты и жестких дисков, наоборот, снижалась на 1-2°C. Парадоксально, но факт. В случае с видеокартой, скорее всего, снижение воздушного потока с верхнего вентилятора позволяет более эффективно подкачивать прохладный воздух через вентиляционную решетку на боковой стенке в районе слотов PCI-e и эффективнее обдувать ускоритель.
Порадовало охлаждение жестких дисков. Температура HDD в корпусе не поднимается выше 34-35°C. Подобным показателем не могут похвастать большинство полноразмерных «башен», с установленным на «корзине» накопителей вентилятором.
Шум
Напоследок займемся изучением уровня шума, исходящего от работающего ПК. Скорость вращения вентилятора процессорного кулера во время замера уровня шума не уменьшалась, а жесткие диски оставались активными. Скорость вращения турбины СО видеокарты оставалась минимальной (30%).
Звуковое давление замерялось цифровым шумомером Becool BC-8922*. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~26 дБ. Замеры проводились на расстоянии 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от «системника» со смещением влево на 45 градусов.
реклама
*Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным ниже этой отметки значениям следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Меньше – лучше
2 | 1 | 0.5 м
Включите JavaScript, чтобы видеть графики
Silverstone Sugo SG10 можно охарактеризовать как довольно шумный корпус. Причем при максимальной скорости вращения верхнего 180 мм вентилятора уровень шума несоизмеримо высок, сидеть возле такого компьютера долго вряд ли удастся. Да и при минимальных оборотах ситуация удручает, но в этом случае картина все же приятнее: субъективно, шум раздражения не вызывает, слышен мягкий шелест проходящего через решетки воздуха.
При активном перемещении головок жесткого диска какое-либо «грохотание» отсутствует – антивибрационное крепление HDD на поддон делает свое дело. Стоит учесть, что при отключенных HDD шумность корпуса частично снижается.
Несомненно, для более тихой работы требуется понизить скорость вращения двух штатных «стодвадцаток». Из-за отсутствия в корпусе отсеков для внешних устройств сторонний реобас установить вряд ли удастся. Разве что можно использовать примитивный контроллер, установив его в слот расширения в заднюю часть.
Заключение
Продолжение линейки Sugo, Silverstone Sugo SG10 это весьма интересный корпус небольших габаритов, с продуманной и довольно качественной жесткой конструкцией. При небольших размерах в нем можно собрать мощную игровую систему, обеспечив хорошее охлаждение компонентов. Стильный внешний вид продукту Silverstone придает фронтальная часть, и хотя для HTPC он великоват, тем не менее, его дизайн способен удачно вписаться в интерьер помещения.
Из отмеченных недостатков можно упомянуть процесс сборки ПК. Мытарства обеспечиваются манипуляциями с множеством различных винтов, которыми крепятся как многие части конструкции корпуса, так и сами комплектующие. Одна только установка накопителей съедает немало времени. Ситуацию выравнивает продуманная система кабель-менеджмента. Впрочем, сборка компьютера в любом компактном корпусе – занятие не из легких. К минусам можно отнести и уровень шума, поскольку штатными средствами утихомирить можно лишь верхний 180 мм вентилятор.
В России корпус уже доступен, по рекомендованной производителем цене в 139 долларов. Учитывая, что это новинка, а также тот факт, что его предшественник, Sugo SG09, оценивается в московских магазинах в ~3600-3700 рублей, стоимость Sugo SG10 можно назвать адекватной.
Плюсы:
- Стильный «квадратный» дизайн;
- Качественная конструкция;
- Эффективное охлаждение комплектующих;
- Поддержка длинных видеокарт и высоких процессорных кулеров;
- Наличие портов USB 3.0;
- Быстросъемные противопылевые фильтры на впускных отверстиях;
- Неплохой кабель-менеджмент, достаточно свободного места за поддоном.
Минусы:
- Сборку компьютера легкой не назовешь;
- Повышенная шумность корпуса и невозможность снизить ее штатными средствами.
Выражаем благодарность:
- Компании SilverStone за предоставленный на тестирование корпус Silverstone Sugo SG10.
