Бесшумный HTPC в корпусе-радиаторе (страница 3)

Включение и доработка

Попробовал включить, пока что без SSD. Просто посмотреть в BIOS, какие будут температуры.

Включил, нажал «Del», и сразу начал мониторить температуру процессора. А она просто порадовала, 27 градусов при комнатной 22. Было решено оставить НТРС поработать. В таком режиме компьютер греется больше, чем с загруженной операционной системой в режиме бездействия. Нагрузка щадящая, но она есть. Справится ли моя самоделка с таким режимом? Если не справится, то нужно будет принимать меры – ставить дополнительные радиаторы, добавлять тепловые трубки.

НТРС проработал более часа. Температура процессора выросла до 35 градусов и стабилизировалась. Радиатор в районе ЦП немного нагрелся, по тактильным ощущениям чуть теплый. Края остались холодными. Тут все в норме.

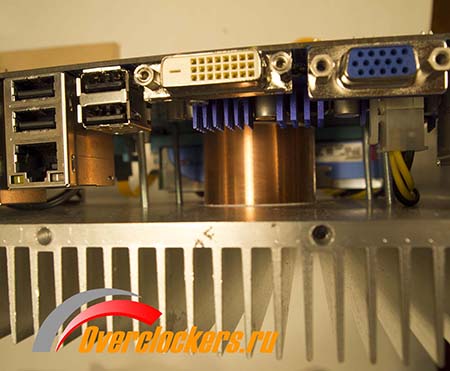

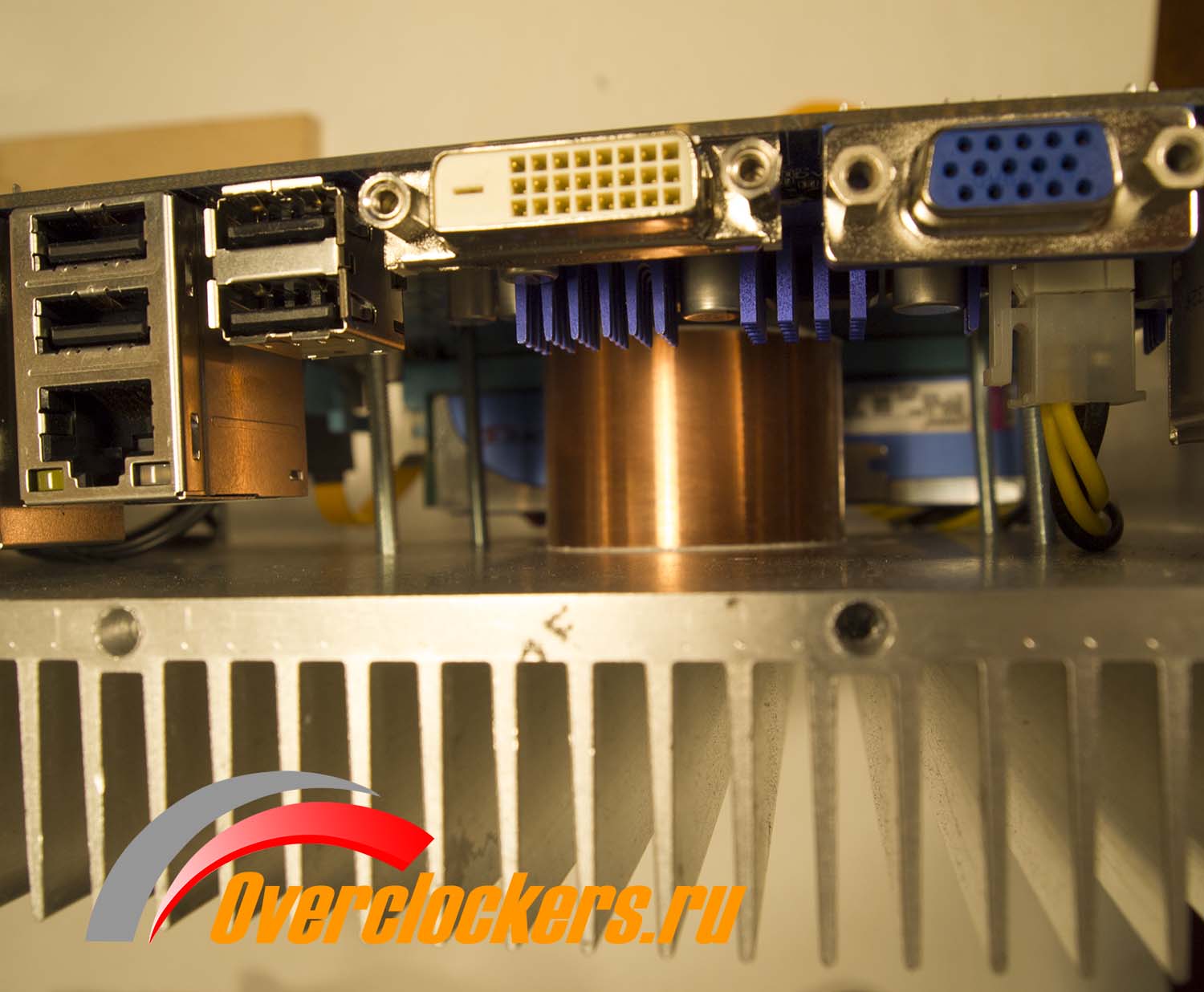

На фотографии выше хорошо видна медная проставка между процессором и радиатором. Во время работы она на ощупь чуть теплая.

Ну а остальные компоненты? Блок питания почти не нагрелся. Пощупал радиаторы на мосфетах цепей питания процессора, дроссели. Все чуть-чуть тепленькое. А вот радиатор чипсета нагрелся до того, что рука еле терпела. Для надежной работы нужно его заменить на более крупный.

Первое испытание система выдержала. Небольшие доработки и можно будет устанавливать операционную систему. Нужно сказать, что испытывал я НТРС в «лежачем» положении. В вертикальном «боевом» конвекция будет лучше, а температуры будут еще ниже.

А теперь пора собирать корпус окончательно.

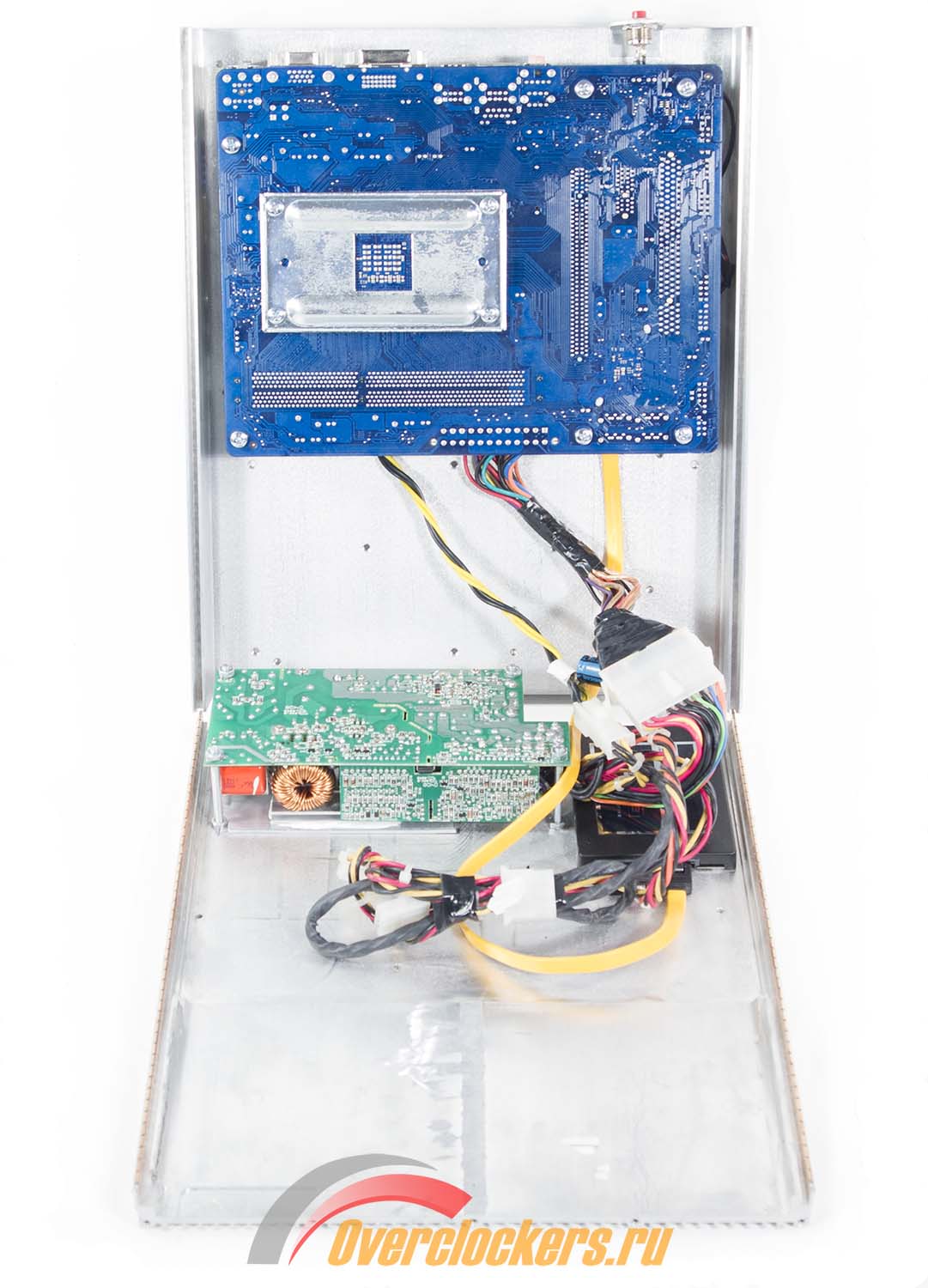

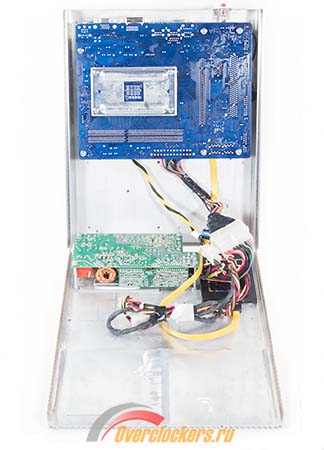

Ставлю SSD, соединяю все разъемы и шлейфы. В верхнем правом углу видна «красная кнопка». Это кнопка «Пуск». Она специально была сделана такой «невидимой». Захотелось, чтобы корпус выглядел как кусок металла, без кнопок, лампочек и тому подобных вещей.

Устанавливаю подставку и закрываю боковую стенку. Получилось так.

Сразу нужно сказать пару слов по поводу внешней отделки. Ее нет. Это так называемый «технический алюминий». Неокрашенный. Конечно, для более красивого внешнего вида его можно было покрасить. Но для того, чтобы краска «легла» на этот металл, нужна специальная грунтовка, потом снова краска. А это все лишняя толщина лакокрасочного слоя, и чем толще слой, тем хуже теплообмен.

Можно было бы не красить, а вручную шлифануть все поверхности. Этим я бы имитировал покрытие «сатин». Смотрелось бы красиво, но очень непрактично. На такой поверхности очень хорошо видны отпечатки пальцев. Даже если вы вымыли руки с мылом 15 минут назад, отпечатки все равно остаются и смыть их потом практически невозможно, грязь просто въедается. Я пробовал отмывать растворителями. Результат – грязно-серые пятна. Получился бы корпус, который руками трогать строго запрещается. А это невозможно.

Поэтому я решил оставить все как есть, хотя были претензии и к подставке. Радиатор массивный, а ее ширина всего 100 мм. Этого мало, сама конструкция получилась неустойчивой.

Но это меня мало беспокоит. Я планирую закрепить этот НТРС за телевизором. Как видно на фотографии в самом начале статьи, он стоит у меня на подоконнике. Этот корпус-радиатор будет закреплен через кронштейн в крепежные отверстия на задней стенке, предназначенные для крепления TV к стене. Его станет совершенно не видно. Он будет висеть в воздухе, конвекция будет отличная, а провода окажутся спрятанными за телевизором. Добавлю, что периферия в виде мыши и клавиатуры будет беспроводная. Выведу только USB хаб, типа такого.

Это если понадобится воткнуть флешку. А к домашней сети подключение будет реализовано по Wi-Fi. Будет идти только один USB кабель на внешний DAC, а с него на ламповый усилитель. Это для музыки. Так устраняется еще одно маленькое неудобство – материнская плата не выводит звук через переходник DVI-HDMI. Если бы НТРС стоял отдельно, пришлось бы тянуть еще один звуковой кабель к телевизору. А так все спрятано, о количестве кабелей беспокоиться не нужно.

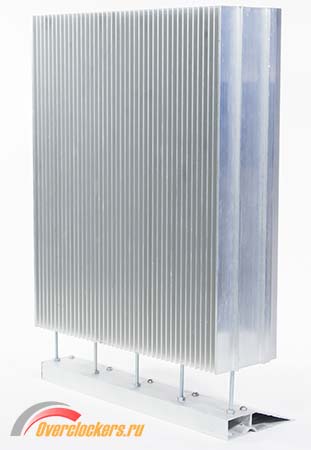

Получился девайс, напоминающий автомобильный аудиоусилитель. И принципы схожи. Работает, а не видно. Так что с улучшением внешнего вида более никаких манипуляций производиться не будет.

Пришло время протестировать полученный продукт.

Тестовый стенд, методика и ПО

Для начала перечислю комплектующие, использованные в НТРС:

• Материнская плата: Gigabyte GA-A55M-DS2;
• Процессор: AMD A6-3500;
• Оперативная память: 3 x 2 Гбайта Kngston HiperX KHN1600C7D3K3/6GX, (использовалось два модуля);
• Накопитель SSD: OCZ Vertex 3, 128 Гбайт;
• Блок питания: Shuttle, 250 Вт, модифицированный.

В процессе работы использовалось следующее программное обеспечение:

• Операционная система: Windows 8 x64;
• Драйверы, последние с сайта производителя материнской платы, видео: AMD Catalyst 12.11.

Вспомогательные утилиты. Может быть, я консерватор, но никак не могу привыкнуть к новому виду Windows 8. Отличная «операционка», но «плитки» дико бесят. Поэтому не обойтись без кнопки «Пуск»:

• Classic Shell;
• Fraps 3.5.9;
• OCCT Perestroika.

Следом по правилам должен идти список тестов. Вот тут-то я и задумался. А какие собственно должны быть тесты? Производительность AMD A6-3500 известна широко и давно. Есть куча обзоров, разгонять его я не буду. Не для разгона девайс делался, а для тишины. Нужны ли тесты? Обычно сравнивается производительность «до» и «после» разгона. Тут этого не будет. И было решено сократить эту часть до минимума, но парочку тестов все же оставить. Так, на всякий случай, раз уж положено.

Синтетические тесты:

• Super PI 1.5 XS.

Прикладное программное обеспечение:

• Cinebench 11.5R.

Игровые тесты:

• Aliens vs Predator Benchmark Tool, максимальная детализация, DirectX 11;
• Far Cry 3.

Ну и собственно приведу само описание процесса. Для проверки работы системы охлаждения использовался тест OCCT PT. Период тестирования – несколько часов. Он смог прогреть AMD A6-3500 до 67 градусов. Значит, в реальных условиях перегрев мне не грозит. Корпус-радиатор нагрелся до 45 градусов в районе контакта с медной проставкой и до 40 на краях.

Результаты тестов Llano

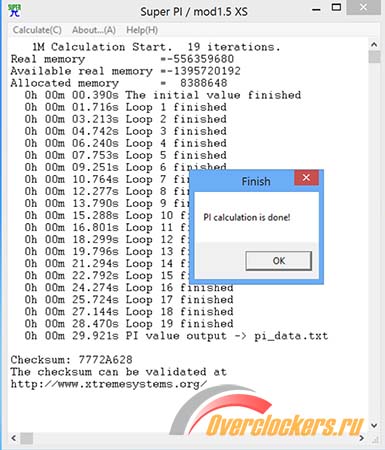

Super PI 1.5 XS.

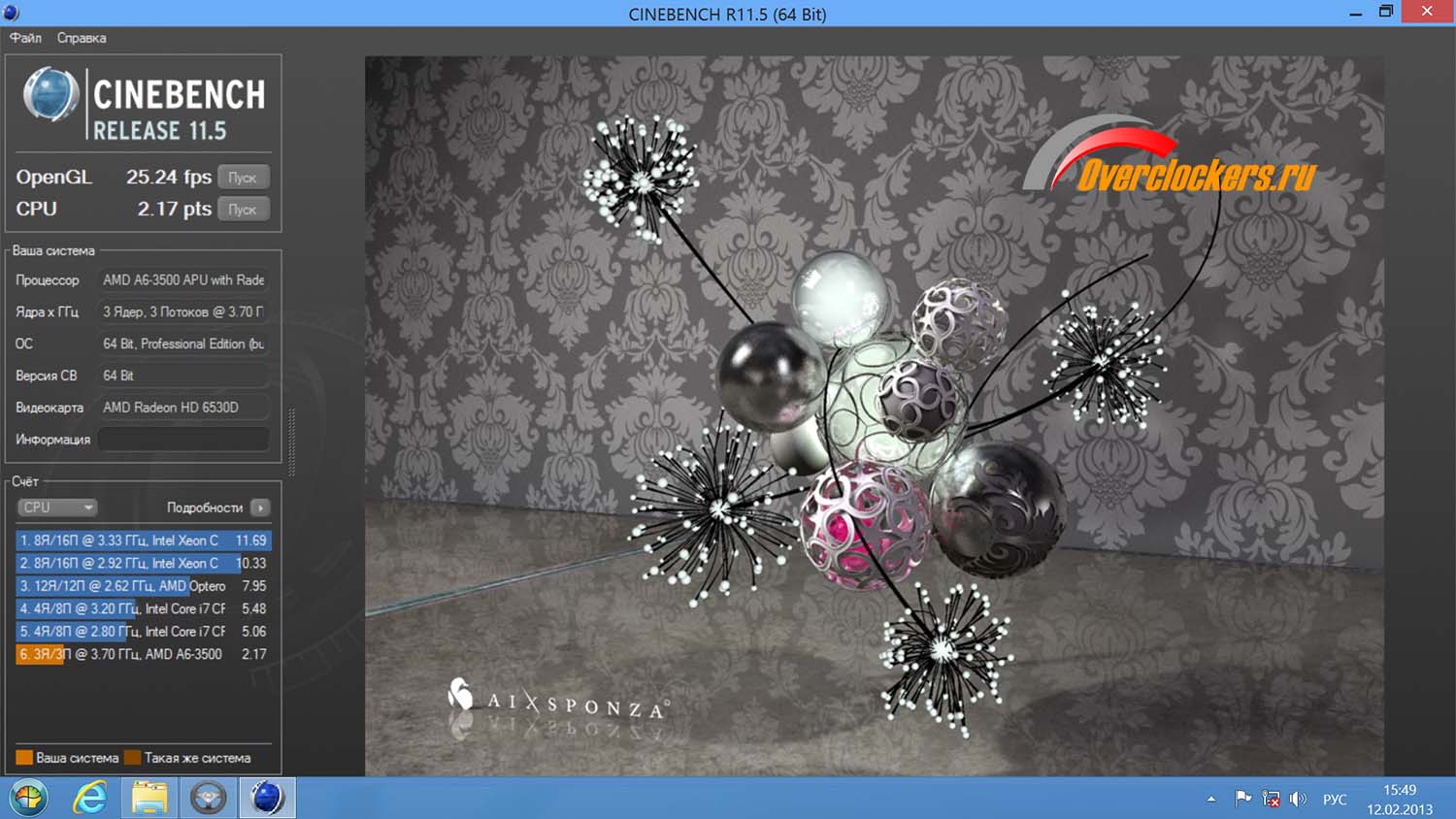

Cinebench 11.5R.

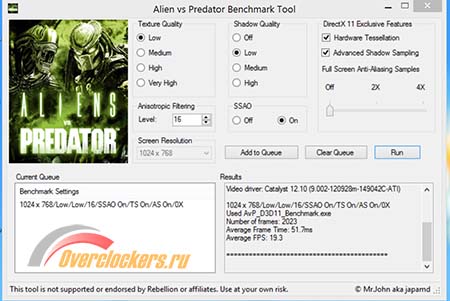

Aliens vs Predator Benchmark Tool.

Far Cry 3 (разрешение 1024х768, настройки средние). Значение FPS колебалось в пределах 29-35 во вступительном ролике, инструмент измерения – FRAPS.

Что и говорить, машинка получилась для игр слабенькая. Но она для них и не предназначалась. Интернет, кино и музыка, тут все прекрасно. Но и поиграть можно, даже в свежие игры, правда, на низких настройках и в разрешении не выше 1024х768.

Апгрейд

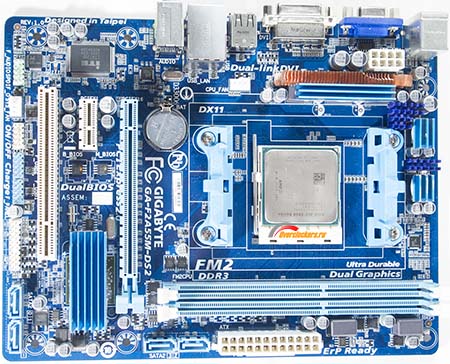

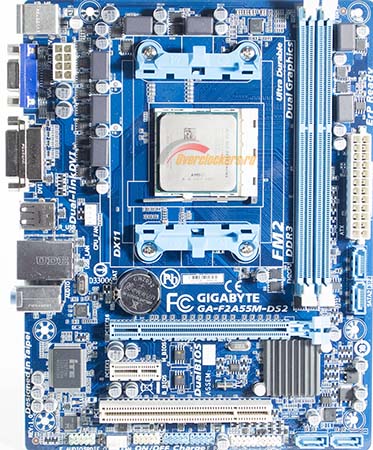

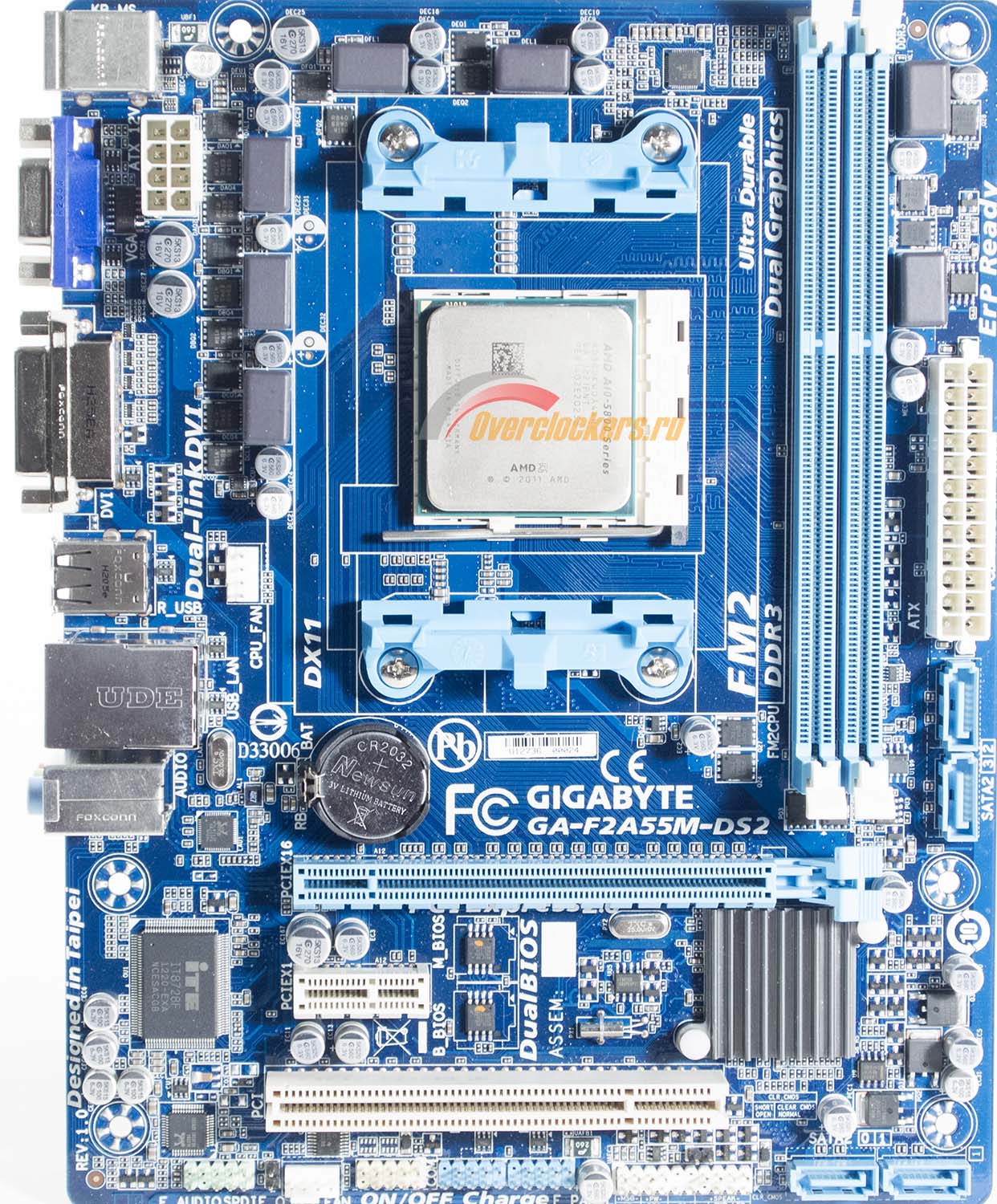

Как я уже упоминал, пока НТРС строился, вышло новое поколение APU – Trinity. И меня обуяла жадность, желание получить более мощный и более современный девайс. После посещения сайта Gigabyte там был обнаружен практически клон моей платы, но уже под Trinity. Называлось это чудо GA-F2A55M-DS2.

Плата практически «один в один» по сравнению с ранее использовавшейся, так что переделывать ничего не нужно. Но на меня накатил очередной приступ жадности, и я приобрел к ней топовой A10-5800K. А у него тепловыделение уже 100 Вт. Все, как всегда, сначала сделал, потом подумал. Даже не «потом», а много позднее.

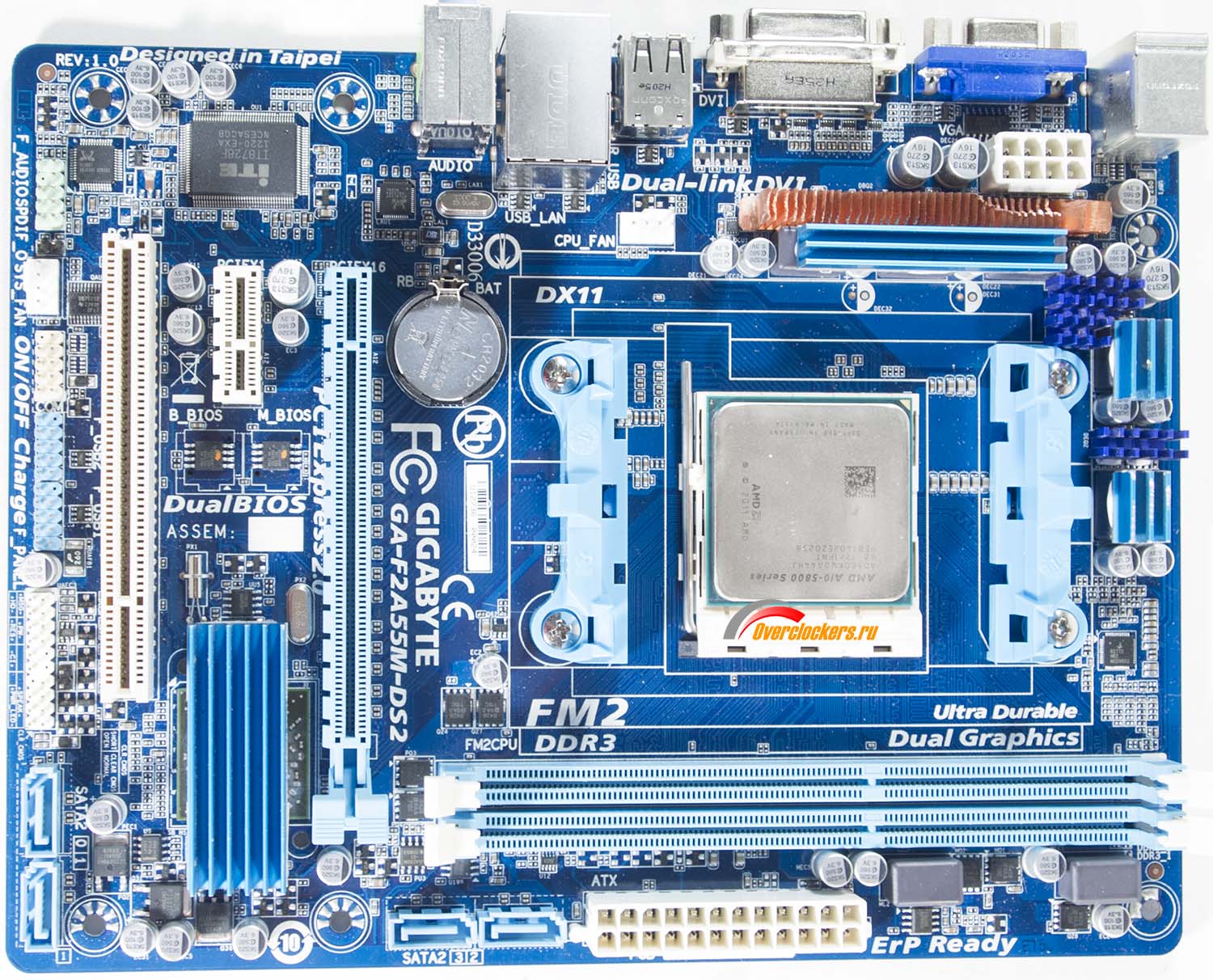

Естественно, перед установкой платы в НТРС я ее для этого подготовил – наклеил радиаторы на мосфеты и дроссели цепей питания процессора.

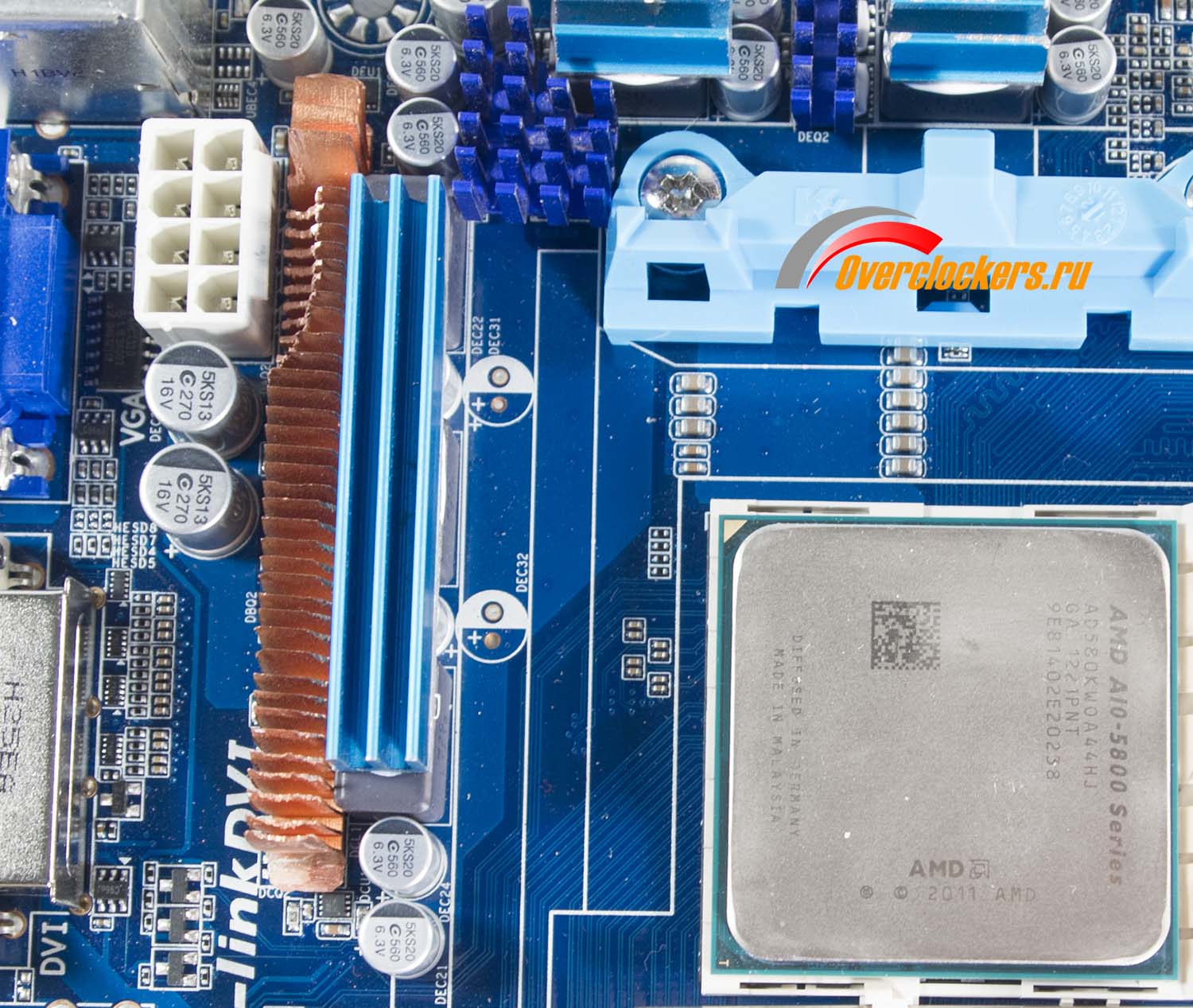

Не обошлось без небольших трудностей. Установке радиатора на мосфеты мешала защелка процессорного разъема. Поэтому пришлось отрезать полоску от медного процессорного радиатора и срезать часть ребер дремелем. А несколько ребер я просто отогнул.

Радиаторы приклеены на теплопроводный клей «Радиал». Я сразу заменил радиатор чипсета на более крупный и приклеил теплорассеиватели на дроссели, которые под нагрузкой «стоваттного» A10-5800K сильно грелись даже в простое.
