Технические характеристики
Название модели | Templarius Telum |
Тип конструкции | Midi Tower |
Габариты корпуса (Ш х В х Г), мм | 190 x 495 x 470 |
Масса корпуса (нетто), кг | 5.3 |
Материал корпуса | Сталь SPCC - 0.5 мм Пластик |
Цветовая вариация | White / Black |
Внешние 5.25-дюймовые отсеки, шт. | 3 |
Внешние 3.5-дюймовые отсеки, шт. | 1 (трансформация из 5.25-дюймового) |
Внутренние 3.5-/2.5-дюймовые отсеки, шт. | 6 |
Слоты расширения, шт. | 7 |
Внешние порты | 1 x USB 3.0 2 x USB 2.0 Микрофон + наушники (HDA + AC’97) Контроллер вентиляторов (x6 Fan) |
Поддержка материнских плат | ATX / Micro-ATX |
Штатная система охлаждения | Фронтальный вентилятор: 1 х 120 мм (~1200 об/мин, вдув) Задний вентилятор: 1 х 120 мм (~1200 об/мин, выдув) |
Возможная система охлаждения | Фронтальный вентилятор: 3 х 120 мм Задний вентилятор: 1 х 120 мм Верхний вентилятор: 3 х 120 мм Нижний вентилятор: 1 х 120 мм |
Максимальная длина видеокарты, мм | 400 |
Максимальная высота кулера CPU, мм | 158 (~160-163) |
Тестовый стенд
Во время испытаний в AeroCool Templarius Telum собиралась следующая система:
- Материнская плата: ASUS P8P67 (Intel P67 Express Chipset);
- Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Система охлаждения процессора:
- Кулер: Thermalright TRUE Spirit 120;
- Вентилятор: Scythe S-FLEX SFF21E (120 х 120 х 25 мм, ~1200 об/мин);
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: A-Data DDR3-1333 AXDU1333GC4G9-2G, 2 x 4096 Мбайт (Low Voltage);
- Видеокарта: MSI GeForce GTX 570 (Overclocking Edition) 786/4200 МГц, 1280 Мбайт (референс);
- Жесткие диски:
- Seagate Barracuda ST3500418AS 7200.12 SATA-2, 500 Гбайт, 1 шт.;
- Western Digital Caviar Blue WD10EALX SATA III, 1 Тбайт, 3 шт. (2 пластины, 4 головки);
- Блок питания: Enermax MODU 87+, 600 Вт;
- Корпус:
- AeroCool Templarius Telum;
- открытый стенд;
- Операционная система: Windows 7 Home Premium 64-бит.
Методика тестирования, используемые утилиты
Эффективность системы охлаждения корпуса сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Так как в испытуемом корпусе предустановлен контроллер вентиляторов, тестирование проводилось в двух скоростных режимах: при крайнем левом положении тумблера реобаса (режим “High” на графиках) и при крайнем правом (режим “Low” на графиках). Задействовался весь штатный набор вентиляторов – один фронтальный и один тыловой.
реклама

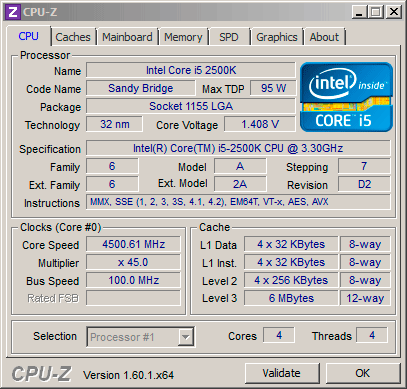

Процессор Intel Core i5–2500K был разогнан до частоты 4500 МГц путем увеличения множителя до 45. Напряжение Vcore было поднято в BIOS материнской платы до 1.4 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z составляло именно это значение. Во время нагрузки на процессор напряжение Vcore не изменялось.

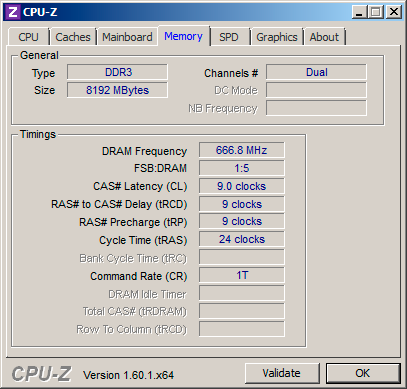

Оперативная память не разгонялась и функционировала на номинальной частоте 1333 МГц с задержками 9-9-9-24 1Т, при штатном напряжении 1.35 В.
Для прогрева процессора применялась LinX 0.6.4 AVX Edition в 64-битном режиме, объем памяти выставлялся в значение 4096 Мбайт, время прогона – 17 минут. Далее система охлаждалась в простое 7 минут, после чего проводились еще два аналогичных прогона.

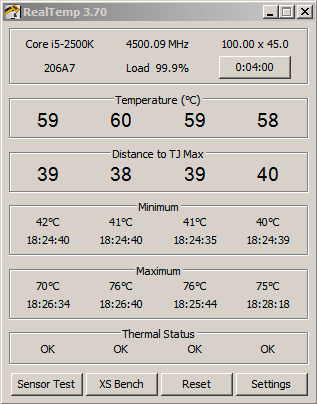

Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жестких дисков применялся пакет IOMeter. Использовался режим “Access Time”, поскольку именно он наиболее сильно разогревает дисковую подсистему. Нагружались только три жестких диска Western Digital Caviar Blue WD10EALX. Время тестирования составляло 60 мин. Температурные показатели с винчестеров снимались с помощью программы AIDA64 v1.80.1484, учитывалась температура самого горячего HDD (как правило, результаты выдавали значение плюс-минус 1°С).
реклама
Видеокарта MSI GeForce GTX 570 OC функционировала на слегка повышенных частотах 786/4200 МГц – именно таким разгоном ее наделил производитель на заводе. Для более сильного нагрева напряжение на GPU было увеличено с 1.000 до 1.025 В. Для прогрева использовался тестовый бенчмарк Heaven DX11 Benchmark 2.5 со следующими настройками:
- API: DirectX 11.0;
- Stereo 3D: Disabled;
- Shaders: High;
- Tessellation: Normal;
- Anisotropy: 16;
- Anti-aliasing: 4x;
- Full Screen: On;
- Resolution: 1920 x 1200.
В драйверах видеокарты дополнительно активировалась опция “сглаживание – прозрачность”, 4х (избыточная выборка).
Нагрев видеоускорителя проводился в течение 20 мин, а замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 2.2.3. Скорость вращения крыльчатки вентилятора СО видеокарты при тестировании последней задавалась как фиксированная - 66% (~2700 об/мин). Во время тестирования других компонентов обороты СО видеокарты понижались до номинальных (режим AUTO, 40%).
Стоит учесть, что стендовый видеоускоритель MSI GeForce GTX 570 OC имеет референсный дизайн и систему охлаждения турбинного типа. Соответственно, большая часть нагретого ею воздуха выбрасывается за пределы системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
Нагрев CPU | LinX 0.6.4 AVX Edition |
Мониторинг CPU | Real Temp 3.7, CPU-Z 1.6.1 x64 |
Нагрев GPU | Heaven DX11 Benchmark 2.5 |
Мониторинг GPU | MSI Afterburner 2.2.3 |
Нагрев HDD | IOMeter |
Мониторинг HDD | AIDA64 v1.80.1484 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 23°C и не менялась во время тестирования. Для всех полученных в ходе тестирования результатов допускается погрешность измерения в районе +/– 2%.
Результаты тестирования
На графиках ниже представлены результаты тестирования.
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
GPU Temp, °C
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
HDD Temp, °C
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Каков итог? На графиках все видно. AeroCool Templarius Telum показал посредственные результаты в плане эффективности охлаждения. Так, температура графического адаптера оказалась в корпусе на десять градусов по Цельсию выше, чем на открытом стенде, причем в высокоскоростном режиме работы вентиляторов. В тихоходном режиме температура дополнительно увеличивается на 5°C. Скорее всего, виной всему отсутствие обдува графического адаптера.
Нечто похожее наблюдается и с CPU, но здесь ситуация все же получше. А вот с охлаждением горячих жестких дисков AeroCool Templarius Telum справляется отлично – температура HDD в корпусе ниже, чем на открытом стенде на целых 11°C в режиме High и на 6°C в режиме Low.
В любом случае возможность значительно расширить СО корпуса никто не отменял, и владельцам производительного “железа” непременно стоит этим воспользоваться. Однако жаль, что из-за плохой совместимости не удалось провести тестирование с установленным нижним втяжным вентилятором. Наверняка температурный режим GPU был бы существенно лучше.
Шум
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Основная задача – исследовать шумность штатной СО корпуса. Как и при тестировании температурных режимов, замер звукового давления проводился при использовании в корпусе двух вентиляторов в скоростных режимах “High” и “Low”.
Скорость вращения вентилятора процессорного кулера во время замера уровня шума уменьшалась до ~600 об/мин. Скорость вращения турбины СО видеокарты оставалась минимальной – 1440 об/мин (40%). Все три жестких диска Western Digital Caviar Blue WD10EALX отключались, в работе оставался лишь малошумный Seagate Barracuda ST3500418AS 7200.12.
реклама
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~24 дБ. Замеры проводились на расстоянии 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от “системника” со смещением влево на 45 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Меньше - лучше
2 | 1 | 0.5 м
Включите JavaScript, чтобы видеть графики
Графики показывают, что AeroCool Templarius Telum обладает умеренной шумностью в режиме High и совсем низкой – в режиме Low. Так, в режиме High и в метре от системного блока уровень шума составляет 31 дБ, уменьшаясь до 27 дБ в режиме Low. Во втором случае корпус становится почти бесшумным.
Заключение
По результатам тестирования AeroCool Templarius Telum можно отнести к твердому середнячку, со всеми присущими этому классу достоинствами и недостатками. К первым можно отнести в первую очередь качественное внешнее оформление и дизайн изделия, возможность значительного расширения и кастомизации СО, низкий уровень шума. Из минусов хочется отметить некоторые недочеты в конструкции корпуса и систему кабель-менеджмент.
По части эффективности охлаждения все не столь однозначно. Если использовать AeroCool Templarius Telum «как есть», то, разумеется, мощную игровую машину в нем я бы собирать не советовал. Здесь следует еще раз упомянуть о возможности расширения СО корпуса.
Теперь немного о стоимости продукта. В московской рознице AeroCool Templarius Telum можно приобрести приблизительно за сумму в 2500 рублей. Что тут сказать? Это совсем недорого.
Плюсы:
- Радующий глаз дизайн;
- Неплохая функциональность;
- Низкий уровень шума;
- Наличие порта USB 3.0 на фронтальной панели;
- Кастомизация СО, значительное ее расширение;
- Противопылевые фильтры на впускных отверстиях;
- Поддержка внешнего 3.5-дюймового устройства;
- Встроенный контроллер вентиляторов;
- Низкая стоимость.
Минусы:
- Одноразовые заглушки слотов расширения;
- Слабенькая система кабель-менеджмент.
Выражаем благодарность:
- Компании OLDI за предоставленный на тестирование корпус Aerocool Templarius Telum.
