Рассмотрим конструкцию подробнее. Радиатор представляет собой сложную деталь, состоящую из нескольких основных частей.
Для охлаждения памяти используется пластина плоской формы. Причем там, где осталось свободное место, напаяны дополнительные ребра.
Выглядит это интересно и необычно. Затем пластина крепится к основному радиатору, создавая с ним единую конструкцию.
реклама
В таком виде он устанавливается на видеокарту. Но вернемся к его устройству. Правая часть - это набор ребер и три тепловых трубки, проходящие сквозь них. Толщина трубок 8 мм.
Качество пайки и сочленения на высоте. В целом все исполнение радиатора находится на высоком уровне. Замки ребер крепкие, сами они достаточно толстые, трубки на концах аккуратно запаяны, ребра радиатора VRM точно совпадают с пустым местом между ребрами основного радиатора.
Ну а левая часть самая интересная. До сих пор я не встречал подобной системы ни в одной видеокарте, но судите сами.
В центре проходят три тепловые трубки, которые расплющены, чтобы снизить высоту. Но вмонтированы они в непростое основание, это сердце системы охлаждения. Серединка состоит из цельной полусферы с перпендикулярно прорезанными пазами, в которые вставлены ребра радиатора. По бокам центральной части просверлены сквозные отверстия и в них вкручены болты, стягивающие между собой ребра! Суммарная ширина трех трубок полностью совпадает с сечением GPU, таким образом достигается полный контакт оснований.
Тестовый стенд
- Материнская плата: MSI Z77A-GD65 (Intel Z77, LGA 1155);
- Процессор: Intel Core i7-3770К 4700 МГц (100 МГц х 47, 1.35 В) или 1600 МГц во время замера шумности системы охлаждения;
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: Corsair DDR3 1600 МГц, 4 модуля x 4 Гбайта, (7-8-7-20-1T, 1.65 В);
- Жесткий диск: Crucial M4 (CT128M4SSD2), 128 Гбайт;
- Блок питания: Enermax REVOMAX 1250 Ватт;
- Аудиокарта: ASUS Xonar HDAV 1.3;
- Операционная система: Microsoft Windows 7 x64 SP1;
- Версия драйверов: для AMD - Catalyst 12.8 плюс последняя версия CAP, для NVIDIA – nforce 306.xx.
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG;
- Микрофон: Philips SBC ME570.
Инструментарий и методика тестирования
реклама
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял <20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Звуко- и видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Furmark. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. При просмотре видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Furmark. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место.
Нюансы, возникшие в процессе тестирования, я постараюсь подробно объяснить по мере их возникновения.
Исследование потенциала системы охлаждения
Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя - в режиме простоя.
- Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 20% (для видеокарт NVIDIA от 35%) до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
Все видеокарты тестировались с заводскими частотами. Напомню, что звукозапись в видеоматериалах приукрашает уровень шума.

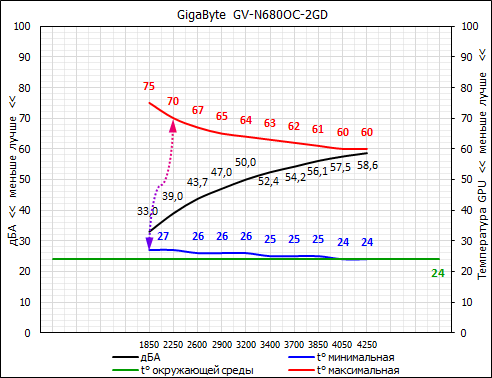

Температура графического ядра и обороты вентилятора/ов.

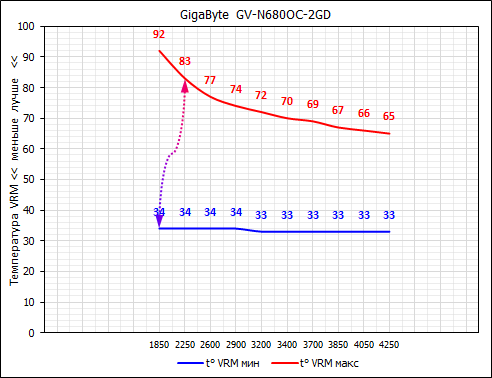

Температура системы питания и обороты вентилятора/ов.
реклама
Заводские калибровки вентиляторов выглядят странно, главным образом из-за завышенных оборотов в 2D. К чему заставлять их так быстро вращаться в тот момент, когда нагрузки на графический процессор нет? Возможно, причина кроется в нестабильности при 1200-1500 об/мин. Поясню, есть некий тип вентиляторов, которые на низких оборотах издают либо цокающий звук, либо треск. Но, решив проверить это и отключив их от питания с видеокарты, после понижения до 1000 об/мин я не услышал негативных звуков. ШИМ-контроллер вентиляторов на видеокарте не позволяет задействовать обороты ниже 40%, а значит у пользователей нет возможности утихомирить вертушки. Это едва ли не единственная существенная претензия к Gigabyte GV-N680OC-2GD.
В остальном результаты вполне нормальные. В 3D нагрев графического процессора составил 70°C, зона VRM достигла отметки 83°C. Оба показателя более чем хорошие, и даже отличные. Запас производительности должен позволить легко разгонять видеокарту не в ущерб температурным значениям.
|
|
|
|
|
|
|
|
|
|
|
дБА |
|
|
|
|
|
|
|
|
|
|
t°C минимальная |
|
|
|
|
|
|
|
|
|
|
t°C максимальная |
|
|
|
|
|
|
|
|
|
|
t°C VRM мин |
|
|
|
|
|
|
|
|
|
|
t°C VRM макс |
|
|
|
|
|
|
|
|
|
|
t°C окружающей среды |
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора |
|
|
|
|
|
|
|
|
|
|
Сводный анализ производительности систем охлаждения
Для корректного сравнения возьмем несколько конкурентов.
Без нагрузки.
- NVIDIA GeForce GTX 680 – 30%, 1125 об/мин, 32°C, 31.1 дБА, VRM 35°C.
- Gainward GTX 680 - 25%, 1150 об/мин, 33°C, 24.8 дБА, VRM 38°C.
- KFA2 GTX 680 EX OC - 30%, 1150 об/мин, 30°C, 26.2 дБА, VRM 41°C.
- KFA2 GTX 680 LTD OC - 30%, 1000 об/мин, 28°C, 31.4 дБА, VRM 37°C.
- Gigabyte GV-N680OC-2GD – 40%, 1850 об/мин, 27°C, 33 дБА, VRM 34°C.
В сравнении выясняется, что вентиляторы KFA2 GTX 680 LTD OC в простое работают на более низких оборотах, но их целых три, из-за чего уровень шума слегка повышенный. По собственным ощущениям гудят не сами вентиляторы, а воздух, проходящий через ребра радиатора. Шум не «режет» ухо, он гудит на низкой частоте. Температура всех карт держится на отметке 28-33°C. Зона VRM остается прохладной.
Под нагрузкой.
- NVIDIA GeForce GTX 680 – 60%, 2475 об/мин, 81°C, 46.2 дБА, VRM 75°C.
- Gainward GTX 680 - 60%, 2250 об/мин, 78°C, 44.2 дБА, VRM 79°C.
- KFA2 GTX 680 EX OC - 47%, 1800 об/мин, 74°C, 38.6 дБА, VRM 89°C.
- KFA2 GTX 680 LTD OC - 45%, 1200 об/мин, 93°C, 34.3 дБА, VRM 73°C.
- Gigabyte GV-N680OC-2GD – 45%, 2250 об/мин, 70°C, 39 дБА, VRM 83°C.
Для полного восприятия информации необходимо учитывать напряжение и частоту видеокарт под нагрузкой. Так, частота GPU Gigabyte GV-N680OC-2GD - средняя среди протестированных плат, значит, напряжение также не должно быть высоким. Для наглядности добавим недостающие для анализа данные из теста Furmark.
- NVIDIA GeForce GTX 680 – заявленная частота 1006-1058 МГц, реальная 1006 МГц, напряжение 1.157 В.
- Gainward GTX 680 - заявленная частота 1084-1150 МГц, реальная 1080 МГц, напряжение 1.175 В.
- KFA2 GTX 680 EX OC - заявленная частота 1110-1176 МГц, реальная 1100 МГц, напряжение 1.141 В.
- KFA2 GTX 680 LTD OC - заявленная частота 1150-1176 МГц, реальная 1250 МГц, напряжение 1.203 В.
- Gigabyte GV-N680OC-2GD - заявленная частота 1071-1137 МГц, реальная 1125 МГц, напряжение 1.197 В.

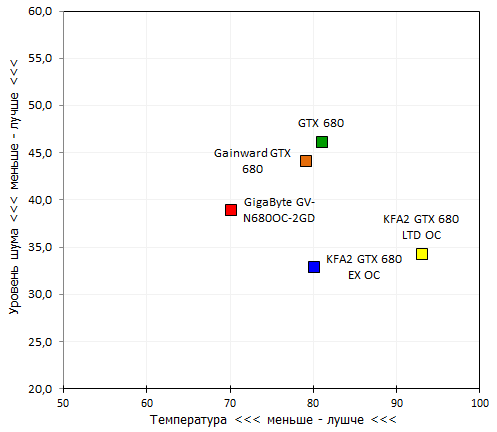

Соотношение температуры GPU в 3D и шумности.
|
вентилятор – авто, простой |
вентилятор – авто, нагрузка |
вентилятор – авто, простой |
вентилятор – авто, нагрузка |
вентилятор – авто, простой |
вентилятор – авто, нагрузка |
GTX 680 |
|
|
|
|
|
|
Gainward GTX 680 |
|
|
|
|
|
|
KFA2 GTX 680 EX OC |
|
|
|
|
|
|
KFA2 GTX 680 LTD OC |
|
|
|
|
|
|
Gigabyte GV-N680OC-2GD |
|
|
|
|
|
|
