Обзор и тестирование видеокарты Gigabyte GV-N680OC-2GD (страница 4)
реклама

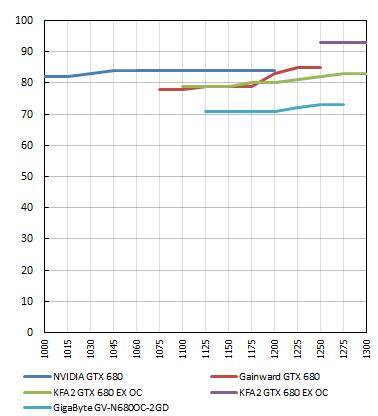

Температура графического ядра в зависимости от разгона.
Температура графического ядра напрямую зависит от нескольких условий. Во-первых, большую роль играет эффективность системы охлаждения и ее настройки. Во-вторых, не менее важно напряжение Vgpu. Учтите, что начальные обороты вентиляторов Gigabyte GV-N680OC-2GD выше, нежели у конкурентов, этим и обусловлена низкая температура.

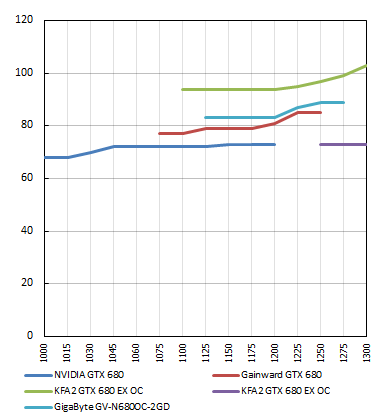

Температура VRM в зависимости от частоты GPU.
Важная составляющая любой видеокарты - силовая часть. Если не следить за ее температурой, то срок службы ускорителя сильно сокращается. Максимальные температуры зависят от многих факторов, в числе которых: эффективность и скорость вентиляторов, расчетная максимальная температура мосфетов. И чем качественнее сделана силовая часть, тем большие температуры без ухудшения КПД она сможет выдержать.
реклама

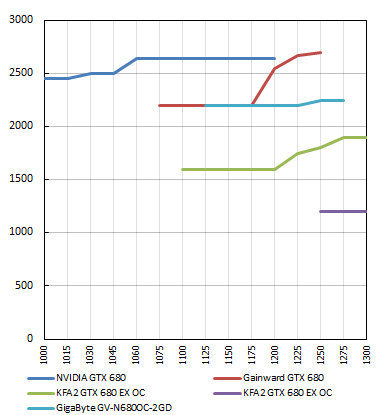

Обороты вентилятора/ов в зависимости от частоты графического ядра.
Обороты вентиляторов на видеокарте почти не изменяются в процессе разгона, что является плюсом. Отрицательная сторона – это слышимый шум, 2250 об/мин достаточно для того, чтобы отчетливо чувствовать гул системы охлаждения. Но тип шума характеризуется звуком шелестящего ветра, а не биением или гудением подшипников в вентиляторах.

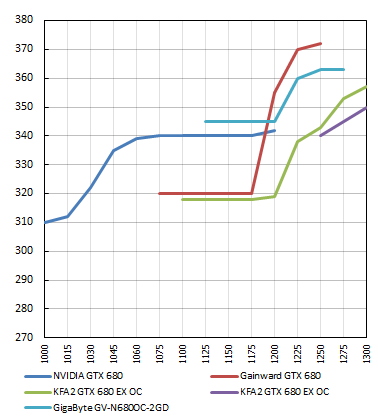

Энергопотребление в зависимости от разгона.
Несложно заметить, что максимальное энергопотребление GTX 680 в зависимости от экземпляра ограничено отметкой ~340-360 ватт. Это практически потолок TDP карт. И этим числом ограничен разгон с учетом должного охлаждения. Хотите большего? Придется делать аппаратный вольтмод и снимать защиту по силе тока.
Из табличных значений выделяются результаты видеокарт Gainward и Gigabyte GV-N680OC-2GD, которые убежали вперед на целых 10-15 ватт. Причина кроется в старой версии BIOS, позволяющей еще немного увеличить (относительно конкурентов) энергопотребление в разгоне. Теперь я точно уверен в том, что для улучшения разгона стоит поискать аналогичную версию BIOS и не забывать о должном охлаждении.
Результаты разгона
NVIDIA GeForce GTX 680реклама
|
|
|
|
|
|
|
|
|
|
|
|
Power Target |
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
ТемператураVRM, °C |
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
Gainward GTX 680
|
|
|
|
|
|
|
|
|
Power Target |
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
KFA2 GTX 680 EX OC
|
|
|
|
|
|
|
|
|
|
Частота GPU Clock Offset, МГц |
|
|
|
|
|
|
|
|
|
Power Target |
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
KFA2 GTX 680 LTD OC
|
|
|
|
Частота GPU Clock Offset, МГц |
|
|
|
Power Target |
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
Напряжение, мультиметр, В |
|
|
|
Дельта, В |
|
|
|
Температура GPU, °C |
|
|
|
Температура VRM, °C |
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
Gigabyte GV-N680OC-2GD
|
|
|
|
|
|
|
|
Частота GPU Clock Offset, МГц |
|
|
|
|
|
|
|
Power Target |
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
Подведение итогов
По комплектации.Недочеты:
- Неизвестны, поскольку с прибывшим на тестирование экземпляром отсутствовал комплект поставки.
Приятные мелочи:
- Неизвестны по озвученной выше причине.
Недочеты:
- Ограничение максимального TDP (характерно для всех моделей NVIDIA GeForce GTX 6xx).
Приятные мелочи:
- Распаянная пятая фаза питания графического ядра.
- Софтвольтмод, позволяющий пользователю любого уровня разгонять видеокарту.
- Совместимость ШИМ-контроллера с распространенным программным обеспечением для разгона.
Недочеты:
- Высокий уровень шума в 2D.
- Отсутствует функция самоочистки.
- Нагретый воздух не выходит за пределы системного блока.
- Для снятия кожуха требуется полный демонтаж системы охлаждения.
реклама
Приятные мелочи:
- Низкая температура GPU.
- Средний уровень шума в 3D.
- Полноценный контакт тепловых трубок с основанием.
- Высокое качество сборки и подгонки деталей системы охлаждения.
- Массивная система охлаждения целиком помещается в периметр кожуха.
- Стоит модернизировать алгоритм управления вентиляторами в 2D для понижения шумности.
Недочеты:
- Нет.
Приятные мелочи:
- Высокий потенциал для разгона ~1275 МГц.
- Температура в разгоне держится на низком уровне.
Недочеты:
- Единственная претензия к карте - обороты вентиляторов в 2D режиме и вытекающая отсюда повышенная шумность в 2D на пустом месте. Нет смысла повторять, что от 1850 об/мин в простое смысла практически нет. Основные элементы карты едва нагреваются.
Приятные мелочи:
- Компактные размеры.
- Полноценная система питания.
- Качественное исполнение системы охлаждения.
- Заложен высокий потенциал для разгона выше 1250 МГц.
- Полная поддержка распространенными программами разгона.
- «Старая» версия BIOS, из-за которой уровень максимального TDP немного выше современных карт.
Заключение
Нечасто на тестовых стендах авторов лаборатории появляются видеокарты Gigabyte, но если это случается, то они всеми способами стараются доказать свою состоятельность.
По итогам тестирования Gigabyte GV-N680OC-2GD оставила впечатление законченного и хорошо проработанного продукта. Пусть печатная плата эталонного дизайна в наше время всего лишь способ удешевления производства, но выгоды Gigabyte в этом нет. Компания вложила большие деньги и постаралась максимально задействовать современные разработки в своей системе охлаждения. Она по праву считается самой сложной среди протестированных ускорителей GeForce GTX 680. Но сложность это еще не гарантия успеха, хотя в случае с рассмотренной видеокартой усилия инженеров полностью оправдались.
Единственное «но» относится к алгоритму работы вентиляторов в 2D режиме. Почему-то разработчики выставили для него значения оборотов, равные 1800-1900 об/мин, но зачем так много? С другой стороны, этот минус легко исправляется руками. Достаточно модифицировать BIOS для достижения 1300-1400 об/мин, и вуаля – безгранично интересная плата с большим потенциалом разгона.
Выражаем благодарность за помощь в подготовке материала:
- Компании 3Logic за предоставленную на тестирование видеокарту Gigabyte GV-N680OC-2GD.
- А также лично donnerjack.
