Обзор и тестирование видеокарты MSI R7970 Lightning (страница 5)

Разгон

Процесс разгона графических ускорителей семитысячной серии Radeon очень прост, но в то же время требует некоторых знаний. Во-первых, у них нет никаких вспомогательных алгоритмов, увеличивающих частоту в зависимости от нагрузки. Исключение - недавно выпущенные версии «GHz», но о них в другой раз. Во-вторых, потолок разгона напрямую зависит от максимального уровня энергопотребления, который в свою очередь зависит от напряжения vGPU. То есть, чем выше напряжение, тем выше тепловой пакет видеокарты. В-третьих, диапазон изменения напряжения получил гораздо больший запас, нежели видеокарты NVIDIA, что является существенным плюсом.

И напоследок - одна интересная особенность, связанная с прошивкой различных версий BIOS. С некоторого времени я стал, как замечать сам, так и получать письма, в которых говорится о невозможности запустить CCC (Catalyst Control Center) на перепрошитых видеокартах. После проведения нескольких подобных операций был сформулирован вывод, что AMD странным образом защитила запись ID модели от перепрошивки. Некоторые экземпляры нереференсных карт все еще можно перепрошить полностью, но все больше ускорителей потеряли эту возможность.

В свою очередь это говорит о постоянной работе инженеров по предотвращению переделки видеокарт и разблокировки лимита CCC по разгону, что естественно очень печально. Практические методы обхода защиты пока не найдены и вряд ли в ближайшее время найдутся. Таким образом, часть покупателей лишилась возможности переделки референсных моделей в версии «GHz». Из присутствующих в лаборатории экземпляров ускорителей не переделались ни эталонная AMD Radeon HD 7970 (красный текстолит), ни HIS, ни MSI. Неудачей закончилась и попытка модифицировать Radeon HD 7970 GHz в Radeon HD 7970. BIOS прошивается с заменой ID и названия вендора, но при установке драйверов выдается предупреждение, что он не нашел совместимого оборудования.

реклама

Скажу несколько слов о разгоне через панель CCC. В ней вы наверняка найдете процентную полосу, которая отвечает за разгон. Но нет никакого смысла скрывать от вас реальный смысл этой настройки. А отвечает она за простой вольтмод GPU. Речь здесь не идет о +20% к напряжению относительно номинального значения. В пересчете на нормальный вид, а также в зависимости от серии видеокарты, максимальное напряжение вырастает на 0.05-0.07 В.

В отличие от графических ускорителей NVIDIA, Radeon не обладает фиксированным TDP. Теплопакет каждой карты индивидуален, а максимальное его значение превращается в относительную величину. Для примера, разберем разгон нескольких видеокарт NVIDIA с разным потенциалом. Карта «А» штатно работает на частоте 900 МГц, и напряжении 1 В, Power Limit установлен на отметке 125%. Карта «Б» работает на частоте 1000 МГц и напряжении 1.1 В, Power Limit установлен на отметке 110%. Но после разгона и измерения энергопотребления можно получить приблизительно одно и то же значение. Что же все эти вычисления говорят? А всего лишь то, что NVIDIA в добровольно-принудительном порядке ограничивает разгон GPU путем внедрения некой максимальной величины TDP для всех карт единовременно! Начальные частоты и напряжения могут быть разными, но практический предел у всех одинаков.

И в этом существенное отличие видеокарт Radeon. Начальная точка движения у каждого экземпляра индивидуальная. В зависимости от качества кремниевого кристалла напряжение находится в определенном диапазоне, причем его максимальное значение ограничено программно. Формально, любой используемый ШИМ-контроллер VRM позволяет задать значения до 1.6 В. Только не забывайте о системе защиты, которая срабатывает гораздо раньше, хотя легко устраняется руками и паяльником.

Сброс частот у Radeon происходит в полной аналогии с продуктами NVIDIA. При достижении максимального уровня энергопотребления и температуры частота начинает падать. Отмечу, что в процессе разгона я применяю жесткие методы определения стабильности, в частности программу Furmark. Так, частота считается стабильной, если при проверке она не падала на протяжении как минимум 10 минут после достижения наибольшей температуры. И последнее, сдвигая ползунок в панели ССС и в программах разгона, итоговое число не суммируется. А в игровых сценах финальная частота GPU с легкостью может быть на 50 МГц и даже на 100 МГц выше той, что была определена тестированием в Furmark.

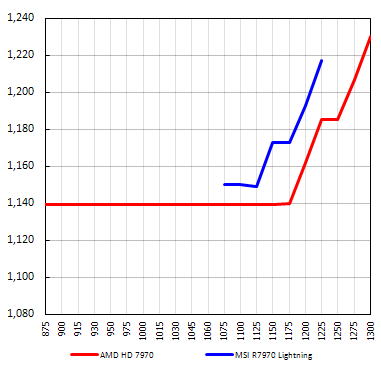

Потенциал графического ядра в зависимости от подаваемого на него напряжения.

реклама

381x368  8 KB

Референсная карта AMD без проблем разогналась до 1175 МГц. Это та частота, для которой не понадобилось подстраивать напряжение, причем система охлаждения полностью справлялась с нагрузкой. Стоит сказать, что ускоритель AMD Radeon HD 7970, находящийся на тестировании, достаточно удачный. Номинальное стартовое напряжение в 3D составляет 1.14 В, а обычно встречается 1.15-1.17 В.

  • AMD Radeon HD 7970 – 1.14 В, 875 МГц.
  • MSI R7970 Lightning – 1.15 В, 1070 МГц.

Видеокарта MSI работает на большей частоте, 1070 МГц, но это не значит ровным счетом ничего. Разгон в большей степени зависит от качества графического ядра и с Lightning мне повезло меньше. По графикам видно, что разница между картами при одинаковом напряжении составляет не меньше 70 МГц не в пользу MSI. Честно говоря, от «Молнии» я ожидал гораздо большего, но видимо не судьба. Повторная проверка на разгон с использованием BIOS под LN2 на итоговые частоты не повлияла.

Температура графического ядра в зависимости от разгона.

380x367  7 KB

Температура графического ядра напрямую зависит от нескольких условий. Во-первых, большую роль играет эффективность системы охлаждения и ее настройки. Во-вторых, не менее важно напряжение Vgpu. Два крупных вентилятора MSI и агрессивный алгоритм позволяет снизить нагрев на 10°C по сравнению с референсной системой охлаждения.

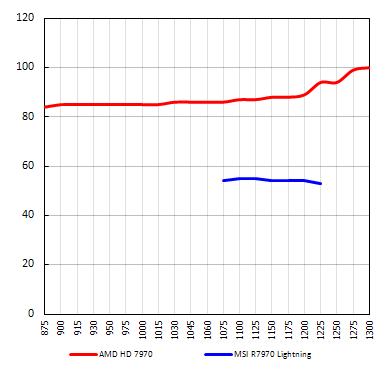

Температура VRM в зависимости от частоты GPU.

381x367  6 KB

Важная часть любой видеокарты - ее силовая часть. Если не следить за ее температурой, то срок службы сильно сокращается. Максимальные температуры зависят от многих факторов, таких как: эффективность и скорость вентиляторов, расчетная максимальная температура мосфетов. И чем качественнее сделана силовая часть, тем большие температуры без ухудшения КПД она может выдержать. Массивная пластина MSI и достаточно легкий доступ воздуха до нее позволяет зоне VRM не только не нагреваться под действием разгона, но и планомерно охлаждаться. Да, не стоит забывать о постепенно растущих оборотах вентиляторов, но сам факт того, что четырнадцать фаз работают с температурой не более 60°C, заслуживает похвалы.

Обороты вентилятора/ов в зависимости от частоты графического ядра.

380x368  7 KB

Пусть вас не смущают меньшие обороты системы охлаждения MSI. Пара 90 мм вентиляторов шумят сильнее одного, установленного на референсной видеокарте AMD. А субъективно, обе системы не отличаются завидной тишиной.

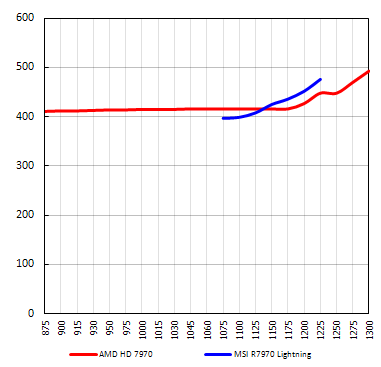

Энергопотребление в зависимости от разгона.

381x367  6 KB

Несложно заметить, что максимальное энергопотребление как AMD Radeon HD 7970, так и MSI R7970 Lightning ограничено на отметке ~490-500 Вт. Это практически потолок TDP карты. Чтобы выйти за ограничение, нужно воспользоваться второй версией BIOS, которая его лишена.

реклама



Результаты разгона

AMD Radeon HD 7970

Частота GPU, ГГц
0.875
0.9
0.915
0.93
0.95
0.975
1
1.015
1.03
1.045
1.06
1.075
1.1
1.125
1.15
1.175
1.2
1.225
1.25
1.275
1.3
Напряжение, MSI Afterburner, В
1.17
1.17
1.17
1.17
1.17
1.17
1.17
1.17
1.17
1.17
1.17
1.17
1.17
1.17
1.17
1.17
1.2
1.225
1.225
1.25
1.275
Напряжение, мультиметр, В
1.139
1.139
1.139
1.139
1.139
1.139
1.139
1.139
1.139
1.139
1.139
1.139
1.139
1.139
1.139
1.14
1.162
1.185
1.185
1.207
1.23
Дельта, В
-0.031
-0.031
-0.031
-0.031
-0.031
-0.031
-0.031
-0.031
-0.031
-0.031
-0.031
-0.031
-0.031
-0.031
-0.031
-0.03
-0.038
-0.04
-0.04
-0.043
-0.045
Температура GPU, °C
82
82
82
82
82
82
83
83
83
83
83
83
83
83
83
83
84
85
85
87
89
Температура VRM, °C
84
85
85
85
85
85
85
85
86
86
86
86
87
87
88
88
89
94
94
99
100
Обороты вентилятора (max), об/мин
2625
2625
2625
2625
2625
2625
2725
2725
2725
2725
2725
2725
2725
2725
2725
2725
2800
3000
3000
3050
3150
Энергопотребление, Furmark, Вт
411
412
412
413
414
414
415
415
415
416
416
416
416
416
416
416
427
448
448
470
493

MSI R7970 Lightning

Частота GPU, ГГц
1.075
1.1
1.125
1.15
1.175
1.2
1.225
Напряжение, MSI Afterburner, В
1.175
1.175
1.175
1.2
1.2
1.225
1.25
Напряжение, мультиметр, В
1.15
1.15
1.149
1.173
1.173
1.193
1.217
Дельта, В
-0.025
-0.025
-0.026
-0.027
-0.027
-0.032
-0.033
Температура GPU, °C
70
71
71
73
73
74
76
Температура VRM, °C
54
55
55
54
54
54
53
Обороты вентилятора (max), об/мин
2250
2350
2400
2600
2600
2700
2900
Энергопотребление, Furmark, Вт
397
399
408
425
436
452
476

Подведение итогов

реклама

В данном разделе я постараюсь кратко описать свои впечатления, полученные по результатам рассмотрения MSI R7970 Lightning.

По комплектации.

Недочеты:

  • Нет.

Приятные мелочи:

  • Переходники питания 6pin-8pin.
  • Три кабеля для измерения всех напряжений.

По дизайну печатной платы.

реклама

Недочеты:
  • Оба порта DVI рассчитаны на максимальное разрешение 1920х1200, владельцам мониторов с большим разрешением придется искать переходники miniDP.
  • Возможно, не всем будет удобно пользоваться разъемами питания.
  • Увеличенная из-за GPU Reactor толщина карты (он съемный).
  • Подписи версий BIOS нанесены с непросматриваемой стороны печатной платы.
  • Подписи разъемов для измерения напряжений нанесены с непросматриваемой стороны печатной платы (образная иллюстрация приведена в инструкции).

Приятные мелочи:

  • Мощная система питания.
  • Применены качественные мосфеты и катушки, установлены танталовые конденсаторы.
  • Софтвольтмод, позволяющий пользователю любого уровня разгонять видеокарту.
  • Управление тремя напряжениями!
  • Совместимость ШИМ-контроллера (в MSI не стали менять референсный вариант ШИМ) с распространенным программным обеспечением для разгона.
  • Индикация загрузки фаз.
  • Разъемы для измерения напряжений.
  • BIOS «все-в-одном», без защит, со стандартными частотами, с расширенным диапазоном разгона в ССС, с отключенными диодами.
  • Питание памяти осуществляется из разъема 8pin, а не от слота PCI-E.
  • Дополнительный модуль GPU Reactor.

По системе охлаждения.

Недочеты:

  • Субъективно - низкочастотный гул из-за конфигурации лопастей вентиляторов.
  • Нагретый воздух не выходит за пределы системного блока.
  • Неоптимальная настройка алгоритма работы вентиляторов.
  • Пластина охлаждения памяти и VRM мешает шлейфу CrossFireX.
  • Для очистки придется полностью снимать основной радиатор.

Приятные мелочи:

  • Эффективное охлаждение графического ядра и радиатора VRM.
  • Система пылеудаления (неотключаемая).
  • Нормальные 90 мм вентиляторы.
  • Полноценный контакт тепловых трубок с основанием и ребрами.
  • Качественная сборка радиатора.

реклама

По разгону.

Недочеты:

  • Нет.

Приятные мелочи:

  • Средний потенциал разгона, данный экземпляр разогнался до частот выше 1200 МГц.

В целом.

Недочеты:

  • Неоптимальная настройка управления системой охлаждения для повседневного использования.

реклама

Приятные мелочи:
  • Потенциально быстрая видеокарта с хорошим запасом по частоте GPU.
  • Полная поддержка распространенными программами разгона.
  • Штатно повышенные частоты (графическое ядро – 1070 МГц, память - 1400 МГц).
  • Используется печатная плата с мощной силовой частью.
  • Управление тремя напряжениями.

Заключение

А теперь – мое мнение о видеокарте. MSI R7970 Lightning совмещает в себе амплуа двух ускорителей одновременно. Первое – это видеокарта для рядового пользователя с задатками энтузиаста. Для такой роли характеристики продукта говорят сами за себя. Есть штатный разгон, управление тремя основными напряжениями, мощная силовая часть. Но в бочке меда есть одна большая загвоздка. Почему инженеры не настроили должным образом зависимость оборотов вентиляторов от температуры?

Пользователю придется мириться с большим уровнем шума. И если нагрев без утилит проверит не каждый покупатель, то шум он точно услышит и без измерительной аппаратуры. А дальше последует отзыв на форуме и негативные реакции потенциальных обладателей. Таким образом, все достоинства продукта (в том числе и качественную схемотехнику) разом перечеркнет шум, издаваемый картой. Если вы готовы самостоятельно править профиль вентиляторов, то MSI R7970 Lightning - ваш выбор.

Но и для настоящих энтузиастов Lightning подходит как нельзя лучше. MSI постепенно все дальше уходит от направления «карта для энтузиаста», смещаясь в сторону «карта для экстремальных оверклокеров». Возможно, эта ниша будет занята серией Power Edition, которая недавно появилась у компании? Но для разгона в дизайне и настройках «Молнии» сделано максимально многое. Удалены защиты, отключены энергосберегающие функции, расширен диапазон частот, доступно три напряжения и дополнительный модуль GPU Reactor, и все это - лишь одним щелчком переключателя BIOS.

реклама

Выражаем благодарность за помощь в подготовке материала:

  • Компании MSI за предоставленную на тестирование видеокарту MSI R7970 Lightning.
  • А так же лично donnerjack.
