Тестовый стенд

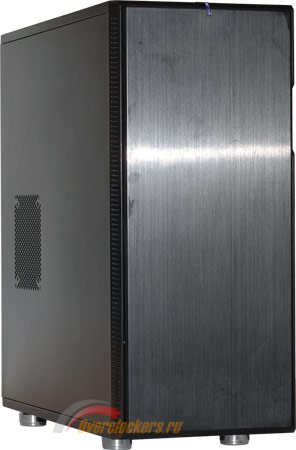

При тестировании корпуса Fractal Design Define XL в нем собиралась следующая система:
- Материнская плата: ASUS P8P67 (Intel P67 Express Chipset);
- Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Система охлаждения процессора:
- Кулер: Thermalright TRUE Spirit 120;
- Вентилятор: Scythe S-FLEX SFF21E (120 х 120 х 25 мм, ~1200 об/мин);
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: Kingston DDR3-1600 KHX1600C9D3K2/4GX 2 x 2048 Мбайт;
- Видеокарта: MSI GeForce GTX 570 (Overclocking Edition) 786/4200 МГц, 1280 Мбайт («референс»);
- Жесткий диск: Seagate Barracuda ST3500418AS 7200.12 SATA-2 500 Гбайт;
- Блок питания: Enermax MODU 87+, 600 Вт;
- Дополнительный вентилятор: Zalman ZP1225AFL (120 х 120 х 25 мм, ~1500 об/мин);
- Дополнительный реобас: Scythe Kaze Q KQ01-BK-3.5;
- Корпус:
- Fractal Design Define XL;
- открытый стенд;
- Операционная система: Windows 7 Home Premium 64-бит.
Методика тестирования, используемые утилиты
Чтобы выявить эффективность охлаждения корпуса, было решено провести тестирование на открытом стенде и в закрытом системном блоке, собранном на базе Fractal Design Define XL. Замеры температур, как обычно, осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жесткого диска.
Во время тестирования в корпусе использовался весь штатный набор вентиляторов, а именно:
- Один вентилятор типоразмера 140 х 140 х 25 мм, расположенный на фронтальной панели и функционирующий на вдув;
- Один вентилятор типоразмера 140 х 140 х 25 мм, расположенный на задней панели и функционирующий на выдув;
- Один вентилятор типоразмера 180 х 180 х 25 мм, расположенный на верхней панели и функционирующий на выдув.
Поскольку в Define XL присутствует предустановленный контроллер вентиляторов, тестирование проводилось в двух крайних положениях ручки регулятора оборотов: Max и Min.
реклама
|
|
|
Скорость вращения фронтального вентилятора, об/мин |
|
|
Скорость вращения заднего вентилятора, об/мин |
|
|
Скорость вращения верхнего вентилятора, об/мин |
|
|
Скорость вращения бокового вентилятора, об/мин |
|
|
При тестировании температурных режимов видеоускорителя дополнительно проверялся режим с установленным на левую боковую панель вентилятором производства Zalman (модель ZP1225AFL) типоразмера 120 х 120 х 25 мм и с номинальной скоростью вращения ~1500 об/мин. Скорость вращения его крыльчатки регулировалась при помощи стороннего реобаса Scythe Kaze Q KQ01-BK-3.5: ~1200 об/мин в режиме Max и ~900 об/мин в режиме Min.
Тестирование температурных режимов «винчестера» проводилось в двух положениях корзины HDD – в стандартном поперечном положении (на графиках приписка 90), а также в развернутой на 90 градусов корзине, когда жесткий диск располагается в корпусе продольно.
Также стоит обратить внимание, что во время тестирования на открытом стенде материнская плата располагалась горизонтально.

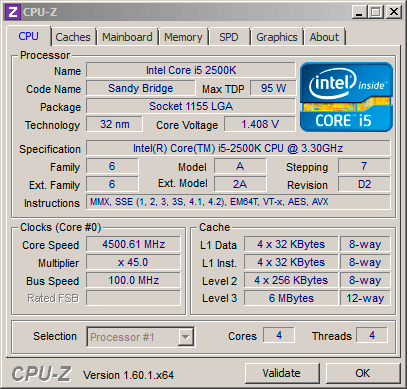

Так как тестирование на номинальной частоте процессора не представляет совершенно никакого интереса, стендовый Intel Core i5-2500K был разогнан до частоты 4500 МГц, путем увеличения множителя до 45. Напряжение Vcore было поднято в BIOS материнской платы до 1.4 В. Активирование функции Load-Line Calibration позволило исключить просадку напряжения на CPU (Vdroop) даже при сильной загрузке последнего. Все энергосберегающие функции были отключены, позволяя ЦП в простое функционировать без снижения напряжения и частоты.
В качестве системы охлаждения процессора использовался охладитель башенного типа - Thermalright TRUE Spirit 120. На кулер устанавливался вентилятор Scythe S-FLEX SFF21E типоразмера 120 х 120 х 25 мм с номинальной скоростью вращения крыльчатки ~1200 об/мин. На таких оборотах он и функционировал во время всего тестирования температурных режимов, за исключением случая измерения шумовых характеристик корпуса, когда обороты понижались (об этом - ниже).

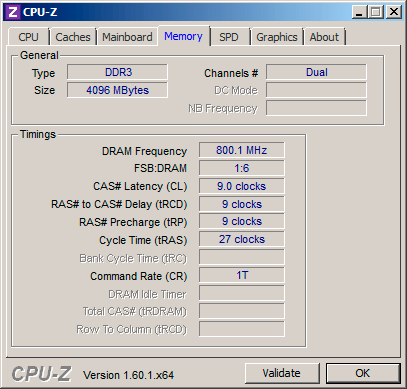

Оперативная память не разгонялась и функционировала на номинальной частоте 1600 МГц с таймингами 9-9-9-27 1Т, при номинальном напряжении питания 1.65 В.
реклама
В качестве программы-«кочегара» для прогрева процессора применялась LinX 0.6.4 AVX Edition, как одна из наиболее «тяжелых». Прогрев осуществлялся в 64-битном режиме, объем задачи выставлялся в значение 18 000. Время прогона – 25 минут, после чего система охлаждалась естественным образом (в простое компьютера) в течение 15 минут. Далее проводились еще два аналогичных прогона.

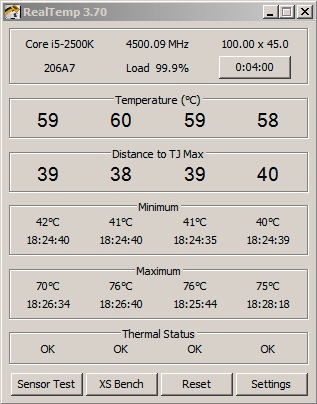

Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер процессора (сложение температуры всех ядер и деление результата на их количество). Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жесткого диска применялась программа AIDA64 v1.80.1484. Использовался тестовый бенчмарк HDD в режиме Average Read Access, поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 30 минут (три прогона по 10 минут). Температурные показатели с жесткого диска снимались с помощью этой же утилиты.
Видеокарта MSI GeForce GTX 570 OC функционировала на слегка повышенных частотах 786/4200 МГц – именно таким разгоном ее наделил производитель на заводе. Для более сильного нагрева напряжение на GPU было поднято с 1.0 до 1.025 В. Для прогрева использовался тестовый бенчмарк Heaven DX11 Benchmark 2.5.
Нагрев видеоускорителя проводился два раза по 25 минут, замеры температуры графического ядра осуществлялись при помощи утилиты MSI Afterburner 2.2.0. Скорость вращения крыльчатки СО видеокарты во всех режимах тестирования последней выставлялась как фиксированная - ~2700 об/мин (66%). Графические настройки бенчмарка:
- API: DirectX 11.0;
- Stereo 3D: Disabled;
- Shaders: High;
- Tessellation: Normal;
- Anisotropy: 16;
- Anti-aliasing: 4x;
- Full Screen: On;
- Resolution: 1920 x 1200.
Стоит учесть, что стендовая GeForce GTX 570 получила референсный дизайн и систему охлаждения турбинного типа. Соответственно, большая часть нагретого ею воздуха выбрасывается за пределы системного блока.
Температура окружающей среды в районе тестового стенда составляла 23 градуса по Цельсию, не меняясь во время тестирования. Для всех полученных в ходе тестирования результатов допускается погрешность измерения в районе +/-2%.
Результаты тестирования
Настала пора заняться самым интересным - ознакомлением с результатами тестирования. Температурные режимы представлены на графике ниже.
Меньше - лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Корпус Fractal Design Define XL показал отличную эффективность охлаждения центрального процессора при номинальной скорости вращения вентиляторов (режим Max). Разница по сравнению с открытым стендом оказалась всего 1 градус по Цельсию и составила 79 градусов в корпусе и 78 градусов на открытом стенде. Эффективность охлаждения в режиме Min ухудшается, но не сильно. При снижении оборотов разница в температуре по сравнению с открытым стендом составляет 4 градуса, температура повышается до 82 градусов. В целом, даже в режиме Min охлаждение CPU просто отличное. Скорее всего, свою роль играет верхний 180 мм вентилятор, помогая откачивать нагретый воздух.
Охлаждение видеокарты в закупоренном корпусе оказалось не слишком эффективным. Разница по сравнению с открытым стендом в режиме Max оказалась аж 11 градусов по Цельсию: температура GPU составила 87 градусов в корпусе и 76 градусов на открытом стенде. Не очень хороший температурный показатель. В режиме Min температура повышается еще сильнее, но, как не странно, на приемлемую величину – дополнительно на 5 градусов, до 92°C. Честно признаться, изначально я думал, что видеоускоритель просто-напросто задохнется при низкой скорости вращения вентиляторов и сработает защита, однако этого не произошло.
А теперь посмотрим на температурный режим видеокарты при добавлении дополнительного вентилятора на боковую панель, который призван обдувать графический адаптер. Температура GPU существенно снижается. В режиме Max (скорость вращения крыльчатки бокового 120 мм вентилятора ~1200 об/мин) температура графического адаптера уменьшается до 79 градусов по Цельсию и теперь уже разница по сравнению с открытым стендом составляет всего 3 градуса (76 градусов на открытом стенде). Великолепно! В режиме Min (~900 об/мин) температура GPU незначительно повышается, всего на 1 градус – до 80 градусов по Цельсию. Несомненно, боковой вентилятор оказывает сильное влияние на эффективность охлаждения видеокарты даже в режиме Min. Но цена в этом случае – увеличение уровня шума.
Температура «винчестера» не подкачала. При продольном расположении жесткого диска в корпусе (перевернутая корзина), в режиме Max температура HDD составляет 34 градуса по Цельсию, поднимаясь в режиме Min до 37 градусов по Цельсию. Аналогичный показатель на открытом стенде - 45 градусов по Цельсию. Результат приемлемый, но не такой идеальный, как хотелось бы. Выходит, что забор воздуха с «фронта» осуществляется недостаточно эффективно и в режиме Min воздушный поток «сажается». Виной всему, конечно же, мелкоячеистый противопылевой фильтр на входе вентилятора, а также слишком близко расположенная вентиляционная решетка и сама фронтальная дверца. Но все же, в режиме Max температурный показатель HDD хороший.
реклама
А теперь посмотрим на эффективность охлаждения «винчестера» при стандартном поперечном расположении жесткого диска в корпусе (приписка 90 на графиках). Как оказалось, разница в температуре отсутствует, вне зависимости от ориентации корзины HDD в корпусе. Хотя в режиме Max температура при поперечном размещении «харда» все же выше на 1 градус. Но это можно списать на погрешность. Хотя изначально я думал, что при поперечном размещении корзины результат будет хуже, поскольку она оснащена слишком узкими отверстиями для продувки. Но мои опасения были напрасны, жесткий диск охлаждается одинаково в обоих случаях.
Шум
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Как и при тестировании температурных режимов, замер звукового давления проводился при использовании в корпусе всех трех штатных вентиляторов в двух режимах: Max и Min. Скорость вращения 120 мм вентилятора процессорного кулера во время замера уровня шума уменьшалась до ~700 об/мин. Скорость вращения турбины СО видеокарты во время замера уровня шума снижалась до 1440 об/мин (40%).
Замеры уровня шума при использовании в корпусе четвертого дверного вентилятора не проводились, поскольку используемый экземпляр слегка стрекотал при работе, и результаты могли быть ложными.
Уровень шума замерялся цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры звукового давления проводились с расстояния 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им ниже этой отметки значениям следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Меньше - лучше
2 | 1 | 0.5 м
Включите JavaScript, чтобы видеть графики
Графики показывают, что Fractal Design Define XL является действительно тихим корпусом. Даже в режиме Max уровень шума в метре от системного блока составляет не более ~30 дБ. При сближении на расстояние в полметра звуковое давление увеличивается несильно – на ~2 дБ до значения в ~32 дБ. При отдалении от компьютера на двухметровое расстояние уровень шума снижается на ту же самую величину в ~2 дБ, до ~28 дБ. Субъективно, даже на полуметровом расстоянии от компьютера и при максимальной скорости вращения всех трех штатных вентиляторов вполне комфортно, поскольку звуковое давление в ~32 дБ является на слух приемлемым.
В режиме Min, когда скорость вращения корпусных вентиляторов снижена, компьютер почти не слышно даже на полуметровом расстоянии от него. В этом режиме уровень звукового давления составляет ~27, 26 и 25 дБ при соответствующем расстоянии в 0.5, 1 и 2 метра. Действительно, очень тихо, об активности компьютера можно узнать разве что по свечению светодиода. Шумоизоляция делает свое дело. Причем стоит учесть, что температурные режимы комплектующих в режиме Min хоть и ухудшаются, но не столь сильно.
По работе жесткого диска можно сказать, что его совсем не слышно в простое, но шум все же ощущается при частом перемещении головок диска. Слышно небольшое «грохотание», которое почти полностью сливается и превращается в гул. Впрочем, подобным грешат многие (если не все) «глухие» компьютерные корпуса, если корпус весь запечатан. Однако стоит учесть, что в тестировании использовалась тихая модель «винчестера» с одним диском (скорость вращения 7200rpm), более емкие накопители или же большее их количество в системе могут создать повышенный шум.
В заключение стоит упомянуть о передаваемой на корпус вибрации. Она почти полностью отсутствует. Видимо, действительно сказывается большой вес корпуса.
Заключение
По результатам тестирования Fractal Design Define XL можно отнести к действительно тихим решениям. Корпус показал отличные шумовые характеристики, вплоть до почти полного снижения исходящего от «системника» шума. «Тихоманы» от него наверняка будут в восторге.
Что касается температурных режимов, то в штатном состоянии Define XL способен обеспечить хорошую эффективность охлаждения центрального процессора и жесткого диска, хотя температурный режим видеокарты не идеален. Впрочем, последнее касается по большей части всех подобных устройств. Но это исправимо: установка на боковую панель напротив графического ускорителя дополнительного вентилятора решает проблему и температура адаптера существенно снижается. Посему Fractal Design Define XL отлично подойдет и для геймеров, и для оверклокеров, но в случае игрового компьютера рекомендуется использование бокового вентилятора. Правда, при этом пострадают шумовые характеристики.
Нельзя не отметить поддержку корпусом крупногабаритного «железа»: процессорных кулеров высотой до 180 мм и видеокарт длиной до 480 мм. Добавим сюда возможность размещения в Define XL до десяти жестких дисков, которая позволяет создать на его базе небольшой сервер. Ну а классический дизайн продукта и его стильный вид будет отличным дополнением интерьера.
С другой стороны, Fractal Design Define XL не назовешь миниатюрным. Но здесь не стоит забывать, что это полноразмерная Full Tower «башня». Тем пользователям, которым больше по душе небольшие размеры системного блока, данный продукт не подойдет. А из-за большой массы корпуса он может не подойти и тем, кто занимается частой транспортировкой компьютера.
Из минусов я бы отметил отсутствие индикатора активности дисковой подсистемы, а также очень неудобное расположение ручки штатного контроллера вентиляторов, при котором ее вращение затруднительно. В остальном корпус хорош.
А теперь немного о стоимости продукта. Fractal Design известна тем, что выпускает весьма качественную продукцию по разумным ценам, а посему стоит ждать адекватных ценников на Define XL. Приобрести его в московской рознице можно за ~5200-5600 наших «деревянных», то есть рублей. Вполне приемлемая стоимость для своего класса.
- Стильный классический дизайн;
- Наличие шумоизоляции и низкий уровень шума;
- Хорошая эффективность охлаждения;
- Качественная конструкция и продуманная компоновка;
- Простота и удобство сборки;
- Возможность улучшить систему охлаждения;
- Поддержка крупногабаритного «железа»;
- Возможность установки большого количества жестких дисков;
- Антивибрационное крепление HDD;
- Наличие портов USB 3.0 на фронтальной панели (только для новых ревизий корпуса);
- Порт e-SATA на фронтальной панели;
- Встроенный трехканальный контроллер вентиляторов;
- Съемные противопылевые фильтры на всех впускных отверстиях.
- Неудобное регулирование оборотов вентиляторов штатным реобасом;
- Отсутствие индикатора активности дисковой подсистемы.
Я не стал выносить в минусы температуры видеокарты, поскольку эту проблему решает установка вентилятора на дверцу. Хотя к ним вполне можно добавить скудный комплект поставки, невнятное руководство пользователя, отсутствие на упаковке корпуса ручек для переноски (при весе почти в 20 кг) и необходимость использовать БП с 12-вольтовым проводом питания большой длины (если задействуется система кабель-менеджмента). Но это не особо существенно.
