Обзор блока питания FSP Aurum AU-1200 Pro (страница 2)
реклама
«Дежурка» собрана на уже ставшей привычной микросхеме TNY278PN. Рядом с «земляными» выводами припаяна медная пластина, отводящая выделяемое микросхемой тепло – оно передается через медные выводы и паянное соединение.

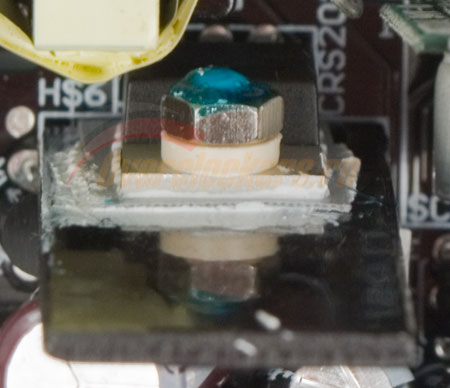

Сборка MBR2045CT выпрямляет напряжение для канала +5Vsb. Примечательно, что, несмотря на невысокую выходную мощность (15 Вт), инженеры FSP оснастили сборку радиатором.

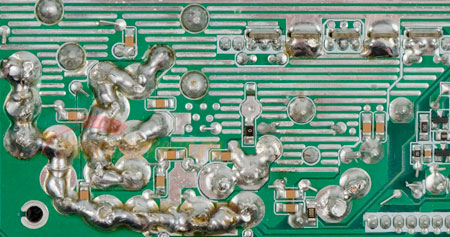

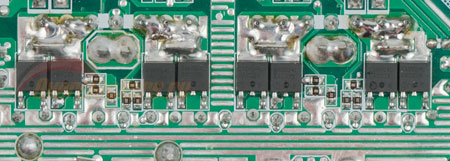

Восемь полевых транзисторов PHD36N03LT, распаянных на обратной стороне основной платы, выпрямляют напряжение для канала +12 В.
реклама
Отвод выделяемого ими тепла осуществляется через медные пластины, припаянные рядом с подложками транзисторов (через них отводится большая часть тепла),...

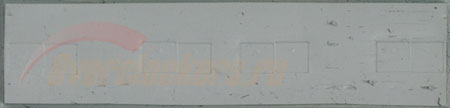

… и пластиковый корпус, контактирующий с шасси блока через термопрокладку.
Столь малая площадь радиаторов (в роли которых тут, по сути, выступают только медные пластины) объясняется малым сопротивлением полевых транзисторов в открытом состоянии.

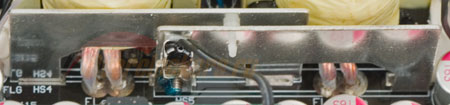

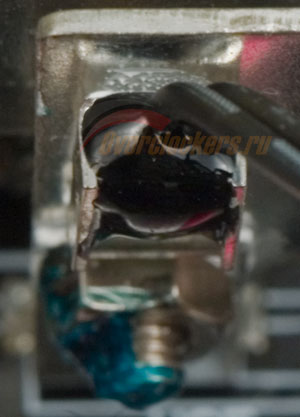

Датчик регулятора оборотов вентилятора закреплен на одной из медных шин-радиаторов:

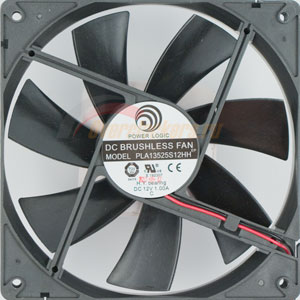

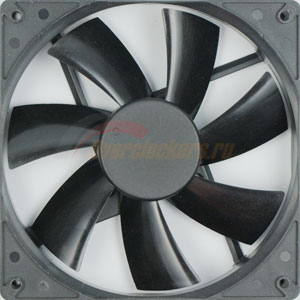

Вентилирует внутреннее пространство корпуса БП 135-мм вентилятор PLA13525S12HH производства PowerLogic:
реклама

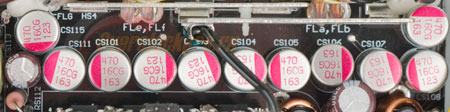

Рядок конденсаторов около медных шин емкостью 470 мкФ каждый фильтруют напряжение канала +12.
DC-DC преобразователи, формирующие напряжения на каналах +3.3 и +5, выполнены на отдельной плате. Она установлена перпендикулярно к основной:
В цепях всех трех каналов для снижения уровня ВЧ-пульсаций распаяны керамические конденсаторы.
А на мини-плате с модульными разъемами, кроме «керамики», распаяны и электролиты – пара номиналом 220 мкФ 16 В, четыре 47 мкФ 16 В и один 560 мкФ 6.3 В.

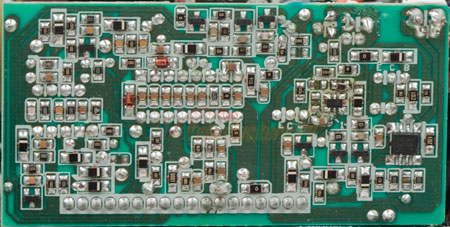

На третьей PCB скромных размеров распаяны элементы блока защиты от короткого замыкания:
Результаты тестов

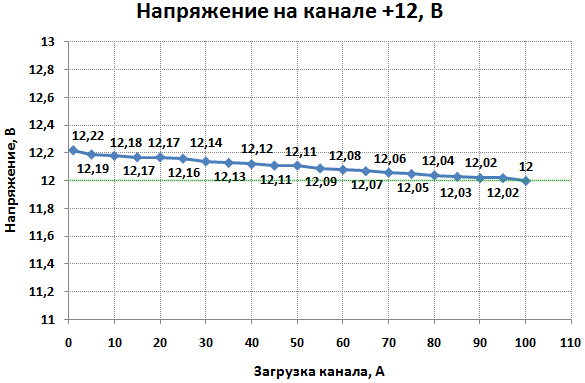

Как и следовало ожидать, самым стабильным оказался канал +12 – разброс напряжения в зависимости от нагрузки менее двух процентов, и самый минимальный показатель вольтметра составляет ровно 12 вольт.

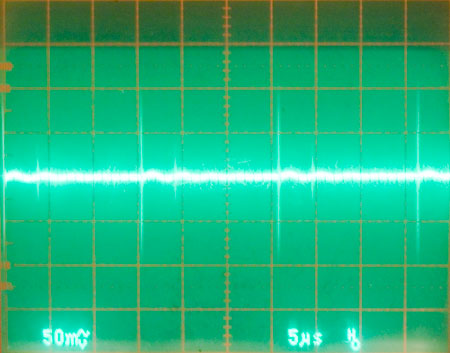

Обилие фильтрующих элементов дало знать о себе: уровень помех крайне мал, хорошо заметны лишь высокочастотные выбросы, да и их амплитуда лишь чуть выше 120 мВ.
реклама

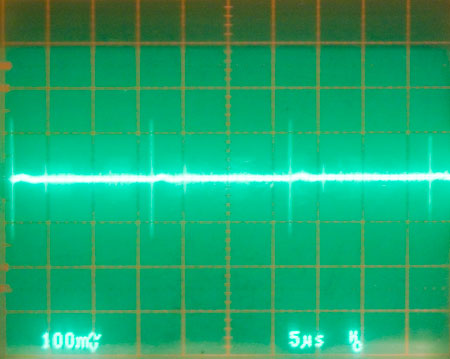

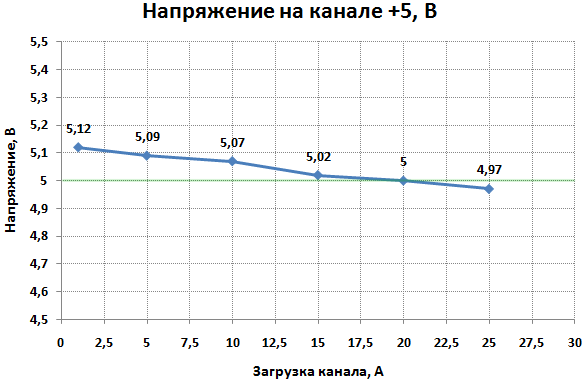

Падение напряжения на канале +5 чуть меньше – 0.15 В в диапазоне нагрузок 0-25 А. Уровень импульсных помех также минимальный.

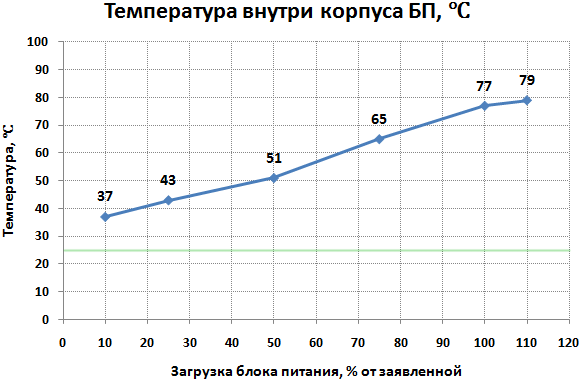

При таких нагрузках пластины-радиаторы нагрелись почти до 80 градусов Цельсия, а температура стального «днища» блока, к которому через термопрокладку прижаты мосфеты в низковольтной части блока, нагрелась почти до 60 градусов. Получилась мини-грелка для кофе, осталось загерметизировать щели, чтобы случайная капля напитка не стала причиной выхода БП из строя или, чего хуже, поражения владельца током.
Канал +3.3 хорош – минимальное значение 3.21 В, что отличается на 2.7% от номинала и укладывается в допуск (5%).

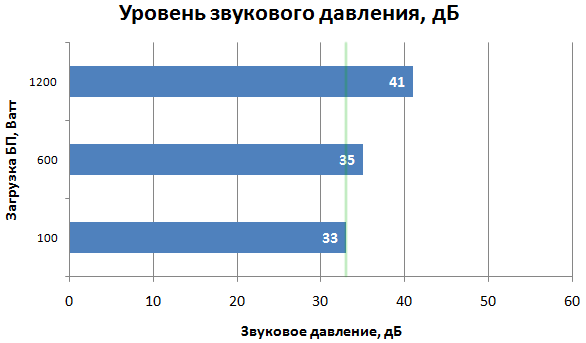

Благодаря хорошо проработанной начинке, AU-1200PRO получился очень тихим – услышать шум крыльчатки можно лишь при серьезной нагрузке (800-1200 Вт).
Заключение
Новый флагман FSP, несомненно, удался. В его пользу говорит тихая работа, хорошая даже при значительной нагрузке стабильность напряжений, красивые и практичные плоские шнуры, приятная глазу внешность. Если цена новинки не будет сильно завышена, то AU-1200PRO можно назвать одним из лучших блоков мощностью более киловатта.
