Энергосберегающие лампы. Практическая часть

для раздела Лаборатория

Продолжение. Начало – здесь.

Оглавление

Вступление

Компактные люминесцентные лампы – это наше настоящее, но такое ли оно на самом деле «счастливое»? В предыдущей части статьи были рассмотрены некоторые вопросы функционирования КЛЛ и приведены спецификации ламп, участвующих в тестировании, одним словом - теория. Но учитывая то, что у нас только встречают по внешнему виду, стоит проверить заявленные характеристики на тестовом оборудовании. Иначе говоря, пора от эстетики перейти к практике.

Что же (кроме цены) интересует потребителей в лампах, предназначенных для освещения жилища?

Спектр свечения и цветовая температура





Обычно в характеристиках КЛЛ приводится параметр «цветовая температура», чаще всего из ряда 2700, 4200 и 6500, мотивируя покупателей терминами «теплая», «холодная» и «дневной свет ». К счастью, повторно обсуждать данную терминологию нет необходимости, остается вопрос – чем отличаются КЛЛ с различной цветовой температурой? В них что, изменяют состав наполнителя и происходит кардинальное изменение спектра свечения? Посмотрим на подопытные КЛЛ. Кроме анализа спектра будет приводиться фотография свечения включенной лампы при фиксированном цветовом балансе и сниженной экспозиции для исключения насыщения и обесцвечивания.

GamBiT

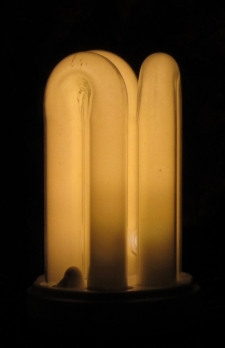

Модель RF 051, 3U, 9 Вт, 2700К (блок из трех штук).

450x70  10 KB

450x156  7 KB

300x348  32 KB 300x348  24 KB

Данные лампы были приобретены в виде блока из трех штук. Разброс данных очень большой и больше нигде не повторяется.





450x156  8 KB

Я затрудняюсь четко определить причину появления столь сильного расхождения. После окончания тестирования на стенде к осветителям GamBiT мы еще вернемся, и станет ясно – это ошибка измерения или естественный разброс свойств ламп.

Наверное, не стоит выставлять полученные картинки по всем трем лампам, но для желающих ознакомиться составлю список.

Номер
лампы
Картинка
Спектр
Анализ
CIE 1931
1
Ссылка
Ссылка
Ссылка
Ссылка
2
Ссылка
Ссылка
Ссылка
Ссылка
3
Ссылка
Ссылка
Ссылка
Ссылка

Разброс свойств действительно очень большой, сделать осмысленный анализ не представляется возможным. Цветовая температура в районе 2100-2600К, равномерность спектра порядка 7 процентов.

Фотография показывает желто-зеленый оттенок, что типично для цветовой температуры 2700К.

Модель: RF 049, 2U, 13 Вт, 2700К (блок из пяти штук).

450x70  8 KB

450x156  6 KB





175x348  29 KB 300x348  24 KB

Разброс спектров этих ламп характеризуется следующим:

450x156  7 KB

Хочется сразу отметить четкий розовый светло-фиолетовый оттенок данной пятерки. На фотографии это почему-то заметно слабо, видимо из-за низкой цветовой температуры (2700К).

Таблица по всем лампам блока.

Номер
лампы
Картинка
Спектр
Анализ
CIE 1931
1
Ссылка
Ссылка
Ссылка
Ссылка
2
Ссылка
Ссылка
Ссылка
Ссылка
3
Ссылка
Ссылка
Ссылка
Ссылка
4
Ссылка
Ссылка
Ссылка
Ссылка
5
Ссылка
Ссылка
Ссылка
Ссылка

Средняя равномерность свечения 3.1%, цветовая температура 2450К с отчетливым смещением в фиолетовый оттенок. Повторюсь, этот оттенок хорошо заметен. Впрочем, я неверно выразился – лампа просто светит «розовым» светом, об «оттенке» речь уже не идет.

От «синей» серии переходим к «желто-зеленой».

Модель RF 064, 3U, 13 Вт, 2700К.

450x70  10 KB





450x156  8 KB

183x348  31 KB 300x348  24 KB
Ссылка на анализ.

Равномерность свечения 10 процентов, цветовая температура 2700 с уходом в желто-зеленый оттенок. Поскольку сама температура 2700К предполагает оттенок с таким цветом, то ничего необычного не наблюдается.

Модель RF 066, 3U, 20 Вт, 2700К.

450x70  10 KB

450x156  8 KB

178x348  31 KB 300x348  24 KB
Ссылка на анализ.

Равномерность свечения 9 процентов, цветовая температура 2200К, оттенок отсутствует, хотя фотография говорит об обратном. Увы, 2200К уже довольно низкая температура, желтый оттенок по-любому будет присутствовать.

Модель RF 067, 3U, 25 Вт, 2700К.

450x70  9 KB

450x156  7 KB

198x348  31 KB 300x348  24 KB
Ссылка на анализ.

Равномерность свечения 7 процентов, цветовая температура 2450К, цветовой оттенок отсутствует.

Из всего многообразия ламп с цветовой температурой 2700К лично мне понравился баланс этой лампы, он более похож на обычную лампу накаливания. При всем засилии «зеленоватых» ламп 2700 К серьезных фирм OSRAM и Philips, эта КЛЛ казалась просто белой. Я понимаю, что «глаз» очень плохой инструмент, но первой мыслью, которая пришла в голову при охвате взглядом всех ламп на тестовом стенде, было: «А вот этот цвет мне нравится, он белый». Повторюсь, на диаграмме CIE 1931 цветовая температура почти правильная и совсем чуть-чуть не попадает в сетку по требованиям №602, причем находится почти на кривой температуры идеального черного тела.

Подведем небольшие итоги по исследованным КЛЛ GamBiT.

Большая часть представленных моделей отличается типичными характеристиками спектра, свойственными трехполосному люминофору, но у модели RF 049 (13 Вт) и RF 067 (25 Вт) спектр отличается от «общепринятых» значений. Где-то я уже такое встречал. Возьмем обычную «линейную» люминесцентную лампу и посмотрим на ее спектр.

Philips Т5 640:

450x70  8 KB

450x156  6 KB

Сравните со спектрами моделей RF 049 (13 Вт) и RF 067 (25 Вт), не находите ничего похожего? В данной лампе Philips используется галофосфатный люминофор, для таких моделей известен индекс цветопередачи, 6х, на что явно указывает маркировка продукта (первая цифра «6» в числе «640»). Коль скоро в данных устройствах индекс цветопередачи меньше 80, то они нарушают требования «Постановления №602» по индексу цветопередачи. Но, даже без учета этих требований, существует четкое разграничение применения источников света с различным индексом цветопередачи – 6х-7х только для технических помещений и 8х-9х для жилых.

Индекс цветопередачи измеряется довольно сложным способом, но в проводимом тестировании только две перечисленные модели обладают «нестандартным» спектром, а потому в подобном усложнении инструментария нет особого смысла.

Вынужден признать, что так понравившаяся мне цветовой гаммой модель RF 067 провалила тест на качество свечения.

Экономка

В этом тестировании участвует шесть ламп, но одной и той же модели. Номер «1» был приобретен несколько ранее, у него есть небольшое отличие в маркировке упаковки, остальные пять штук входят в состав одного блока.

Первая лампа:

450x70  10 KB

450x156  8 KB

237x348  29 KB 300x348  24 KB
Ссылка на анализ.

Одна из блока на пять штук:

450x70  9 KB

450x156  7 KB

190x348  26 KB 300x348  24 KB

Таблица по всем лампам блока.

Номер
лампы
Картинка
Спектр
Анализ
CIE 1931
2
Ссылка
Ссылка
Ссылка
Ссылка
3
Ссылка
Ссылка
Ссылка
Ссылка
4
Ссылка
Ссылка
Ссылка
Ссылка
5
Ссылка
Ссылка
Ссылка
Ссылка
6
Ссылка
Ссылка
Ссылка
Ссылка

Равномерность спектра свечения первой лампы 7%, остальных пяти ламп 6%.

Цвет несколько различается, как и спектр. Скорее всего, за время с выпуска той лампы до сегодняшнего момента состав люминофора был изменен.

Для сравнения приведу спектры всех шести ламп, график «первой» лампы черного цвета.

450x156  10 KB

Переходим к следующей торговой марке.
