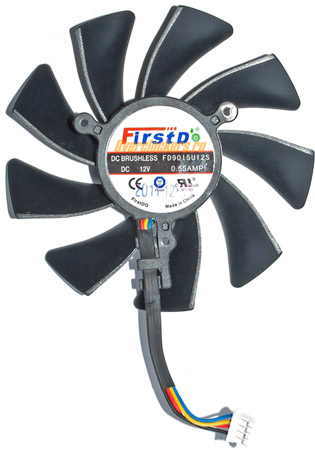

За обдув радиатора отвечает крупный девятилопастной вентилятор, маркированный как FirstD FD9015U12S.
По «стандарту» эта модель именуется 92-миллиметровой, реальный же диаметр крыльчатки составляет ≈89 мм. Благодаря выемке в центральной части радиатора, конструкторы Sapphire смогли использовать «вертушку» довольно большой толщины – порядка 11 мм. По данным программного мониторинга скорость вращения вентилятора может изменяться в диапазоне ≈1200–3600 об/мин.

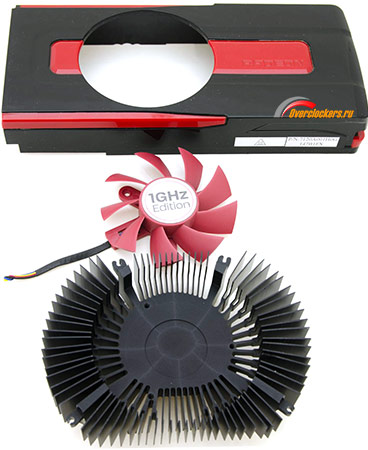

По итогам осмотра СО можно заключить, что перед нами уже «отработанная» конструкция, ранее применявшаяся Sapphire для многих видеокарт с невысоким уровнем тепловыделения. Тем не менее, на фоне рассмотренных недавно модификаций Radeon HD 7770 других фирм, этот радиатор с двумя толстыми 8-мм тепловыми трубками смотрится очень солидно. К примеру, специалисты AMD сочли возможным обойтись на Radeon HD 7770 простейшими СО с целиковым алюминиевым радиатором – «болванкой».
Да и диаметр вентилятора здесь намного меньше. Значит, продукт Sapphire уже «заочно» должен значительно превосходить «референс».
реклама

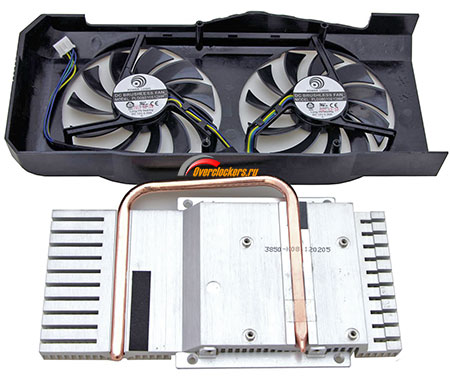

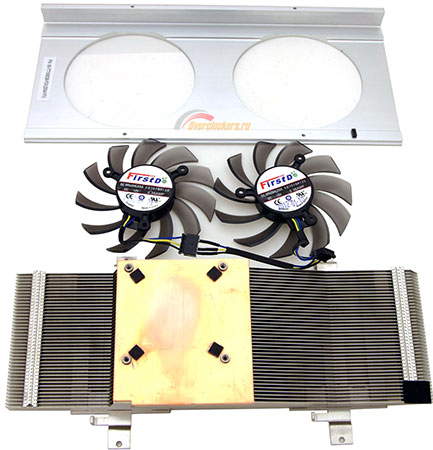

Не слишком удачно выглядит и схема, предложенная инженерами MSI.
Этот радиатор практически непроницаем для потока воздуха (следовательно, преобразователи питания GPU и VRAM будут работать без дополнительного обдува), да и сама по себе такая конструкция смотрится гротескно. Положение спасают только неплохие вентиляторы, но в целом СО Sapphire представляется намного более «боеспособной».
Специалисты XFX также решили использовать пару вентиляторов. Вообще, схема с двумя «вертушками» становится все более популярной в мэйнстрим-сегменте, видимо, все дело в стремлении сделать маленькие карты похожими на «взрослые» топовые ускорители. Вот только диаметр крыльчаток при такой короткой плате получает несерьезным, да и сам радиатор сделан «топорно».
Да ребер много, и «рассеиватель» выглядит массивным, однако, здесь не применяются тепловые трубки, а значит, края пластин практически не используются.
В целом, из четырех показанный СО, я бы предпочел именно разработку Sapphire. Все-таки эта СО ранее устанавливалась на видеокарты с куда большим тепловыделением, а конструкции MSI и XFX, даже несмотря на наличие пары вентиляторов, выглядят излишне упрощенными.
Печатная плата
реклама

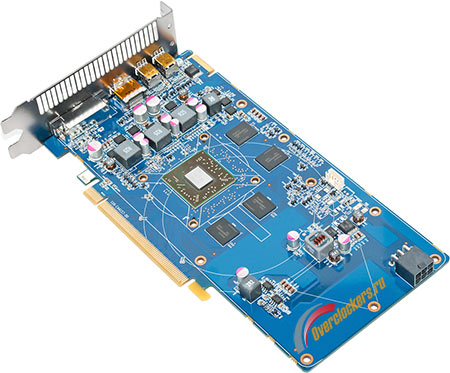

Инженеры Sapphire использовали стандартную плату, дизайн которой предложен AMD.

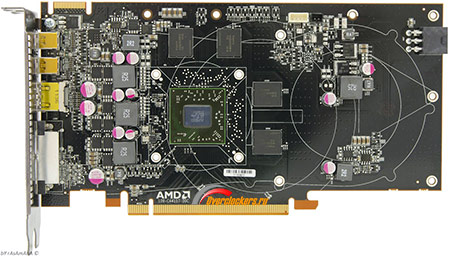

Вот PCB «референсного» ускорителя:

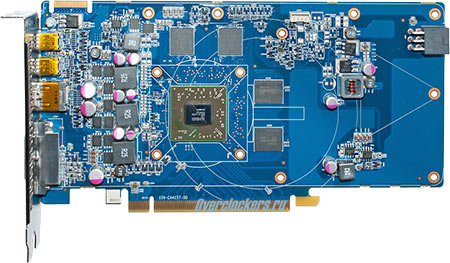

А это плата Sapphire:
Схема та же, но, на мой взгляд, изделие Sapphire смотрится как-то… неопрятно: посмотрите, как криво напаяны дроссели (причем – все до одного, создается впечатление, что это сделано специально), в «хвосте» платы использована дешевая открытая индукционная катушка. Ни о какой «сверхкачественной» элементной базе, которой так любят похваляться производители «нереференсных» видеокарт, здесь не идет и речи. Да, в арсенале Sapphire есть и великолепные твердотельные конденсаторы и фирменные дроссели с ферритовым сердечником, однако в Radeon HD 7770 используются не они.
Преобразователь питания графического процессора расположен в не самом привычном месте – возле задней панели карты. Впрочем, эта компоновка уже не раз использовалась AMD, «свежий» пример – Radeon HD 6870. Преобразователь построен по трехфазной схеме.

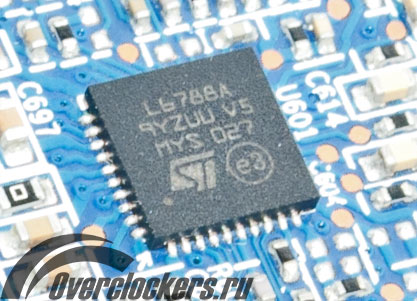

Им управляет контроллер, маркированный как L6788A. С другой стороны от графического процессора расположен преобразователь питания памяти (простейший – однофазный) – именно в его конструкции использован тот самый дешевый «открытый» дроссель. За управление этим преобразователем отвечает микросхема APW7165.

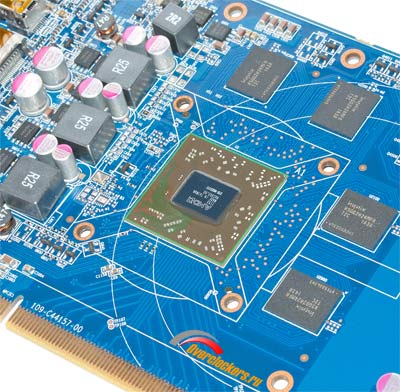

Крошечный графический процессор AMD Cape Verde (его площадь составляет всего 123 квадратных мм) посредством 128-битной шины сообщается с четырьмя микросхемами памяти типа GDDR5.
Как и на эталонной карте, здесь использованы широко распространенные микросхемы Hynix H5GQ2H24MFR-T2C. Их номинальная частота составляет 1250 МГц (5000 МГц с учетом «учетверения» QDR GDDR5), однако, как это часто случается, AMD не полностью использует потенциал микросхем. По официальным спецификациям частота памяти Radeon HD 7770 составляет только 1125/4500 МГц. Впрочем, так как перед нами продукт с «заводским разгоном», инженеры Sapphire самостоятельно устранили эту «несправедливость». Серьезному оверклокингу подвергся и графический процессор, но подробнее об этом будет рассказано в соответствующем разделе материала.
Применение стандартной платы – «дурной тон» для любого серьезно «нереференсного» ускорителя. Конечно, модифицированная PCB с усиленным преобразователем питания графического процессора выглядит более солидно, однако, инженеров Sapphire тоже можно понять. Для небольшого 28-нм GPU трехфазного преобразователя питания должно быть вполне достаточно, по крайней мере, специалисты AMD заранее должны были рассчитывать схему так, чтоб VRM работал без перегрузки.
Что же касается разгонного потенциала, скромному Radeon HD 7770 вряд ли уделят внимания оверклокеры, работающие с жидким азотом и гелием. При экстремальном разгоне многофазный преобразователь мог бы быть реально полезен – для того чтобы «переварить» большее пиковое напряжение и обеспечить более качественное питания GPU. На обычном «воздухе» выгода составила бы максимум пару десятков МГц, что никак не оправдывает затрат на проектирование новой платы. К тому же модифицированная PCB наверняка получилась бы более дорогой, а для карты среднего уровня, жестко «втиснутой» в узкую ценовую нишу, это означало бы экономию на системе охлаждения.
реклама
В общем, хотелось бы большего, но и это неплохо. Единственное, что вызывает нарекание – не самые высокое качество изготовления платы (я имею в виду пайку) и применение простенькой элементной базы. Это не пустые слова – к примеру, дроссель в «хвосте» PCB в некоторых режимах бодро звенит, заглушая вентилятор, вращающийся на минимальных оборотах. Когда СО работает в «боевом режиме», его становится не слышно – но, согласитесь, это все-таки непорядок.
Краткие технические характеристики
Наименование видеокарты | Sapphire Radeon HD 7770 GHZ Edition OC 1G |
Базовый ускоритель | AMD Radeon HD 7770 |
Графический процессор | Cape Verde XT |
Частота графического процессора, МГц | 1120 |
Заводской разгон GPU | +195 МГц / +21% |
Тип используемой видеопамяти | GDDR5 |
Объем видеопамяти, Мбайт | 1024 |
Разрядность шины памяти, бит | 128 |
Пропускная способность памяти, Гбайт/c | 80 |
Частота видеопамяти, МГц | 5000 |
Заводской разгон видеопамяти | +500 МГц / +11% |
Заявленный уровень энергопотребления, Вт | ≈80 |
Разъемы задней панели | 2 x Mini-DisplayPort, DVI, HDMI |
Разъемы дополнительного питания | 1 x 6-pin |
Габаритные размеры видеокарты, мм | 211 х 111 х 38 |
