Обзор и тестирование видеокарты Sapphire Radeon HD 7770 (страница 2)
реклама
Внешний вид

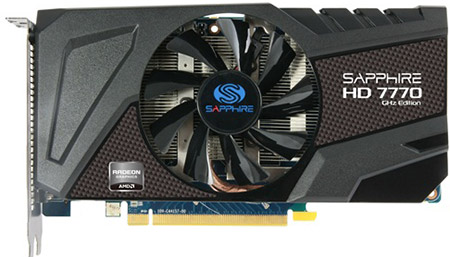

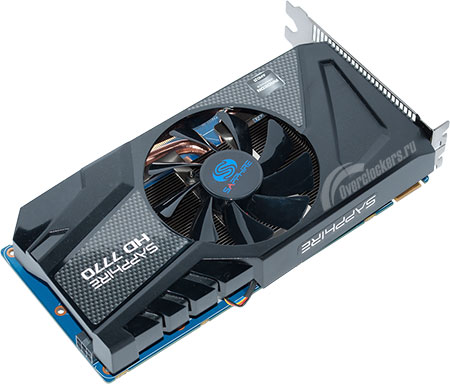

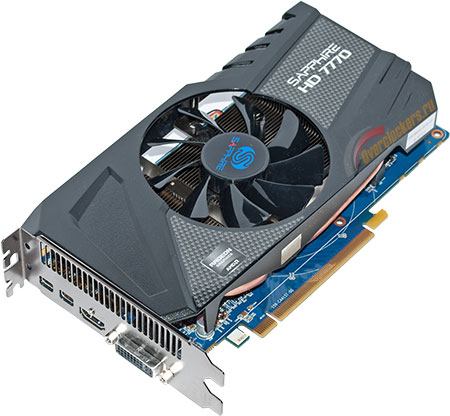

Внешний вид тестируемого Radeon HD 7770 позволяет без труда опознать в нем продукт Sapphire.
Дело тут, конечно, не только в надписях – их могло бы и не быть. Инженеры данной компании любят придавать своим картам необычный облик очень экономным способом – за счет «хитрой» формы пластикового кожуха системы охлаждения. Копеечная деталь, будучи украшена хищными зубцами и замысловатыми прорезями, способна преобразить даже скромную карту, хотя никакой реальной пользы все эти выштамповки обычно не несут. Также стоит отметить «фирменный» текстолит с маской синего цвета.
Ускоритель выполнен в стандартном «двухслотовом» формате, его длина позволяет не опасаться проблем с установкой даже в компактные корпуса (210 мм), а высота стандартна – 111 мм (по габариту рамки задней панели).
По набору разъемов видеовыхода ускоритель повторяет эталонную конструкцию.
реклама
Пара Mini Display Port, один DVI и один HDMI – этого вполне достаточно для подключения любого современного монитора и даже организации системы с несколькими дисплеями. За бортом остался лишь разъем VGA (все-таки перед нами бюджетная карта, покупатель подобного ускорителя вполне может не располагать современным экраном с цифровым интерфейсом), однако, напомню, производитель укомплектовал карту необходимым переходником, так что проблем не возникнет и в этом случае.
Система охлаждения оснащена единственным вентилятором. Между кожухом СО и текстолитом печатной платы немало «дыр» (правильнее даже сказать, что они соприкасаются лишь в паре точек), так что карта свободно выдувает воздух «по кругу» – до решетки на задней панели доходят какие-то «крохи», да и то, только при высоких оборотах «вертушки».
Этот недостаток характерен для всех СО с лопастными вентиляторами (в отличие от конструкций с центробежными «турбинами», выдувающими весь нагретый воздух за пределы корпуса), однако, на мой взгляд, в данном случае это не критично. Тепловыделение Radeon HD 7770 совсем невелико, она вряд ли способна прогреть «внутренности» системного блока, по крайней мере, если вентиляция корпуса организованна правильно.
Положительный момент – кожух СО не выступает за габариты печатной платы, поэтому что длина, что ширина карты равна соответственно длине и ширине PCB.

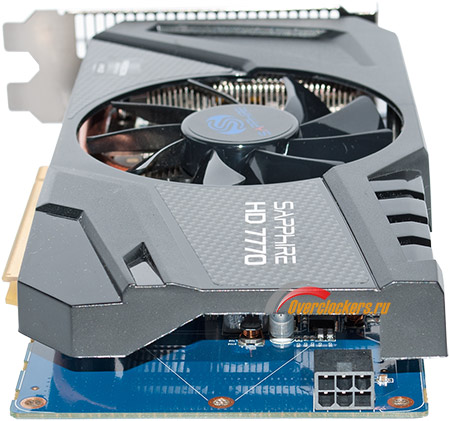

Для обеспечения дополнительного питания ускорителя используется всего один шестиштырьковый разъем, выведенный вперед:
реклама
Это и не удивительно – заявленный уровень энергопотребления Radeon HD 7770, оснащенного экономичным 28-нм графическим процессором, составляет всего 80 Вт! Его, и правда, реально использовать в связке с маломощными блоками питания на 300–350 Вт (конечно, если остальные компоненты системы также не отличаются особой прожорливостью). При небольшом «даунклокинге» карту можно было бы и вовсе не оснащать дополнительными разъемами, ведь по спецификациям шины PCIe 2.0 через слот может подаваться до 75 Вт.
С учетом того, что перед нами модель с заводским разгоном, показатель энергопотребления можно чуть подкорректировать в сторону увеличения. В пластиковом кожухе СО прямо над разъемом сделан специальный вырез, поэтому подключение/отсоединение шнура никаких трудностей не вызывает.

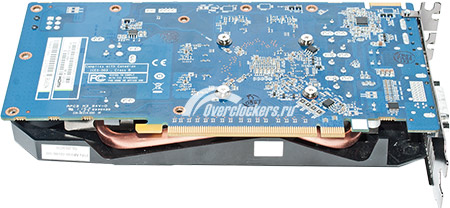

Обратная сторона текстолита ничем не примечательна. Единственный интересный элемент – контроллер преобразователя питания процессора, я еще упомяну его в разделе «печатная» плата.
По итогам внешнего осмотра о Sapphire Radeon HD 7770 сложно составить законченное впечатление. По компоновке и габаритным размерам эта карта практически точно повторяет эталонный вариант AMD.

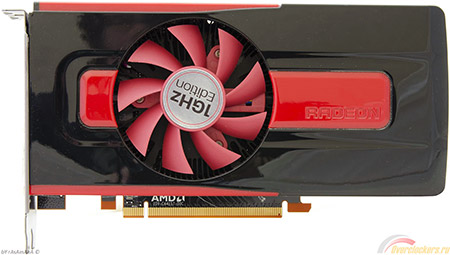

Референсный ускоритель также использует СО с одиночным лопастным вентилятором (правда, диаметр крыльчатки тут поменьше).
Конфигурация разъемов видеовыхода и дополнительного питания «намекают» на использование стандартной печатной платы, однако для того, чтобы делать окончательные выводы, ускоритель необходимо разобрать.
Система охлаждения
Система охлаждения легко отделяется от печатной платы целиком («единым блоком»: радиатор, вентилятор, кожух) – для этого достаточно открутить четыре подпружиненных крепежных винта.
Такой способ крепления трудно считать оптимальным – вся конструкция получается не слишком жесткой, особенно с учетом того, что здесь нет упорной крестовины («бэкплейта») или дополнительных усиливающих элементов на плате («ребра жесткости»). Карта ощутимо «играет» при приложении даже незначительного усилия, однако, небольшой вес СО позволяет не беспокоиться за ускоритель: после установки в систему текстолит не «провисает».

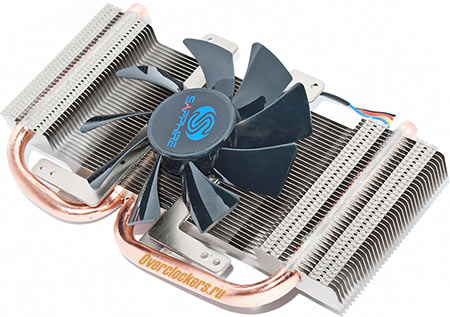

Основной блок СО также легко разделяется на составные части. Радиатор, вентилятор и кожух соединены между собой всего семью винтами, так что разобрать кулер систему очень просто.

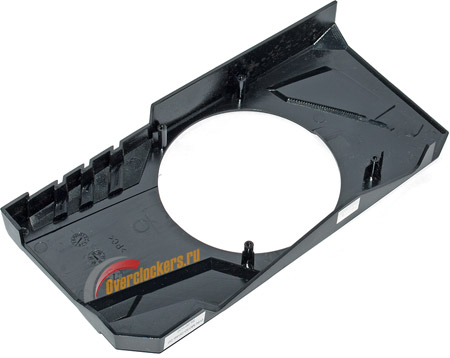

Пластиковый кожух – совершенно тривиальная штампованная деталь. На его внутренней поверхности нет никаких дополнительных «аэродинамических» элементов, а сложная форма с многочисленными выступами продиктована соображениями дизайна.
реклама
Конструкция данной СО должна быть знакома многим читателям по обзорам других продуктов Sapphire. У нее нет какого-то специального «фирменного» названия (как, например, у известных СО ASUS DirectCU или MSI Twin Frozr, которые тоже часто «кочуют» с платы на плату), однако подобный радиатор с «утопленным» вентилятором и двумя 8-мм тепловыми трубками используется инженерами компании уже не первый год.
Это хорошо отработанная конструкция – можно сказать, «дежурный вариант Sapphire», для всех выходящих на рынок карт с невысоким тепловыделением GPU.

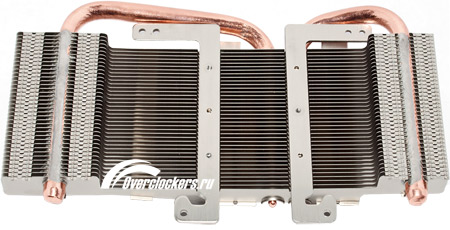

Центральная часть радиатора набрана из алюминиевых пластин, располагающихся перпендикулярно поверхности платы. Она полностью «проницаема» для потока воздуха, так что вентилятор должен обеспечивать прямой обдув текстолита. Это важно, поскольку в данном «районе» (вблизи GPU) обычно располагаются микросхемы видеопамяти.
Контакт между основанием и ребрами радиатора в центральной части достигается замысловатым способом.
На ребрах сделаны особые «отгибы», которые контактируют напрямую с алюминиевой теплораспределительной пластиной. К тому же, прямо над основанием в ребрах радиатора есть полукруглые выемки, которые «обнимают» тепловые трубки.
Концы ТТ выведены к краям радиатора для достижения оптимального распределения тепла по всей его площади. Обратите внимание, что инженеры Sapphire стремятся использовать для продувки «толстых» боковых секций радиатора потоки воздуха, расходящиеся в стороны от крыльчатки вентилятора (во многих схемах они игнорируются). По краям радиатора на ребрах также есть дополнительные «отгибы», которые должны направлять воздух вдоль поверхности пластин, образуя своеобразный «тоннель».

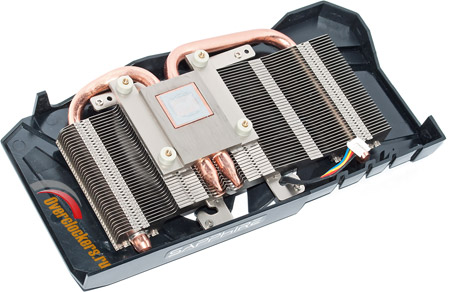

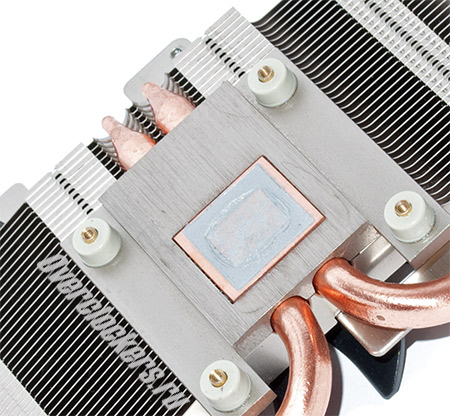

Интересна и конструкция основания. С тепловыми трубками контактирует большая алюминиевая пластина, но в ее центральной части (как раз там, где с основанием соприкасается кристалл GPU) есть дополнительная медная вставка.

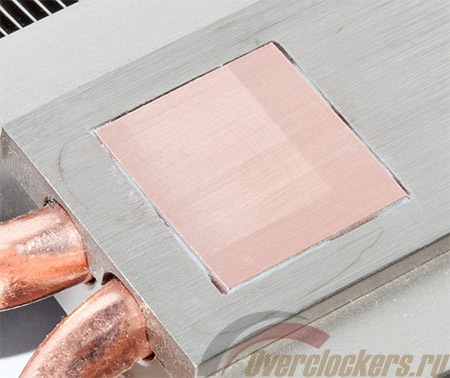

Качество обработки основания весьма высоко. Конечно, с таким крошечным кристаллом графического процессора серьезно «накривить» сложно – отпечаток в любом случае получится равномерным. Но специалисты Sapphire не пренебрегли тщательной шлифовкой поверхности.
реклама
