Тестовый стенд
В тестируемом корпусе собиралась следующая система:
- Материнская плата: ASUS P8P67 (Intel P67 Express Chipset, BIOS 1805);
- Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Система охлаждения процессора:
- Радиатор: Prolimatech Super Mega;
- Вентилятор: Scythe S-FLEX SFF21E (120 х 120 х 25 мм, ~1200 об/мин);
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: A-DATA DDR3-1333 AXDU1333GC4G9-2G 2 x 4096 Мбайт (Low Voltage);
- Видеокарта: MSI GeForce GTX 570 (Overclocking Edition) 786/4200 МГц 1280 Мбайт;
- Жесткий диск: Seagate Barracuda ST3500418AS 7200.12 SATA-2 500 Гбайт;
- Блок питания: Enermax MODU 87+, 600 Вт;
- Монитор: BENQ FP241W (24", 1920x1200);
- Корпус:
- NZXT H2 Classic;
- Открытый стенд;
- Операционная система: Windows 7 Home Premium 64-бит.
Методика тестирования, используемые утилиты
Чтобы выявить эффективность охлаждения корпуса, было решено провести тестирование как на открытом стенде, так и в закрытом системном блоке, собранном на базе корпуса NZXT H2 Classic. Замеры температур, как обычно, осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жесткого диска.
реклама
Во время тестирования в корпусе использовался штатный набор вентиляторов, а именно: два 120-мм вентилятора на фронтальной панели, функционирующие на вдув, и одна «стодвадцатка» на задней, работающая на выдув. Тестирование проводилось в трех режимах предустановленного в корпус регулятора оборотов: I, II и III, что соответствует ~400, ~850 и ~1200 об/мин. Все предусмотренные в корпусе отверстия и посадочные места под дополнительные вентиляторы закрывались. Также стоит обратить внимание, что во время тестирования на открытом стенде материнская плата располагалась горизонтально.
Кроме того, было проведено дополнительное тестирование температурных режимов видеоускорителя с установленным в днище корпуса вентилятором производства Zalman типоразмера 120 х 120 х 25 мм с номинальной скоростью вращения ~1200 об/мин. Он устанавливался на вдув, нагоняя прохладный воздух в район видеокарты, и подключался к штатному регулятору оборотов вентиляторов, функционируя в трех режимах: ~400, ~850 и ~1200 об/мин.

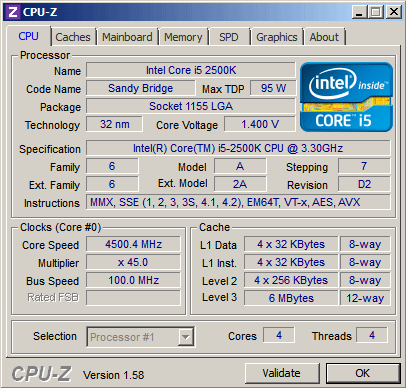

Так как тестирование на номинальной частоте процессора не представляет никакого интереса, стендовый Intel Core i5-2500K был разогнан до частоты 4500 МГц, путем увеличения множителя до 45. Напряжение Vcore было поднято в BIOS материнской платы до 1.4 В. Активирование функции Load-Line Calibration позволило исключить просадку напряжения на процессоре (vDroop) даже при сильной загрузке последнего. Все энергосберегающие функции были отключены, позволяя ЦП в простое функционировать без снижения напряжения и частоты.
В качестве системы охлаждения процессора использовался охладитель башенного типа - Prolimatech Super Mega. На кулер устанавливался Scythe S-FLEX SFF21E типоразмера 120 х 120 х 25 мм с номинальной скоростью вращения ~1200 об/мин. На таких оборотах вентилятор и функционировал во время всего тестирования, за исключением случая измерения шумовых характеристик корпуса (об этом - позже).

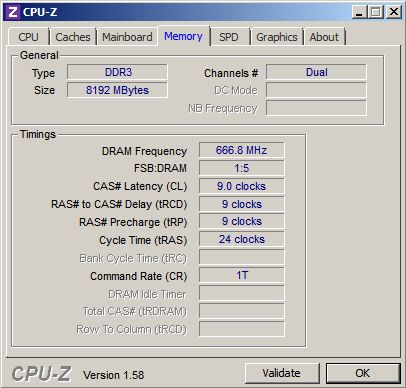

Оперативная память не разгонялась и функционировала на номинальной частоте 1333 МГц с таймингами 9-9-9-24 1Т, при номинальном напряжении питания 1.35 В.
В качестве программы-«кочегара» для прогрева процессора применялась LinX 0.6.4 AVX Edition, как одна из наиболее «тяжелых». Прогрев осуществлялся в 64-битном режиме ее работы, а объем задачи выставлялся в значение 16 000. Время прогона – 30 минут, после чего система охлаждалась естественным образом (в простое компьютера) в течение такого же времени.
реклама

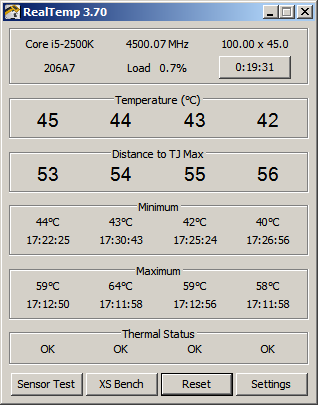

Температурные показатели с CPU снимались программой Real Temp 3.7. Так как кулер на процессоре не переставлялся за время всего тестирования, учитывалось значение только одного - самого горячего ядра CPU (Core 2).

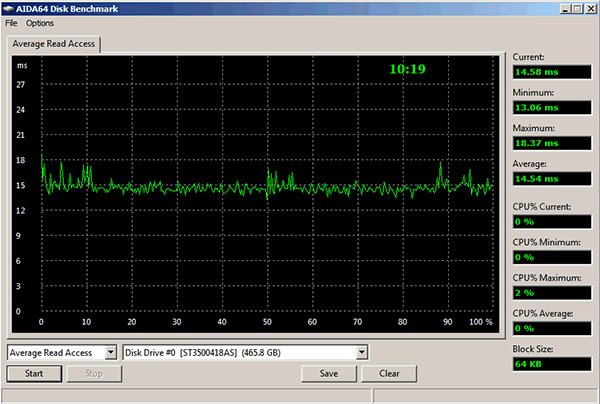

Для разогрева жесткого диска применялась программа AIDA64 v1.80.1484. Использовался тестовый бенчмарк HDD в режиме Average Read Access, поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 30 минут (три прогона по десять минут). Температурные показатели с жесткого диска снимались с помощью этой же утилиты.

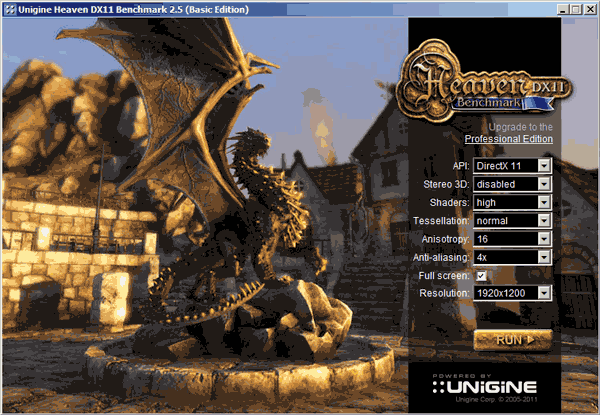

Видеокарта MSI GeForce GTX 570 OC функционировала на слегка повышенных частотах 786/4200 МГц – именно таким разгоном ее наделил производитель. Для более сильного нагрева напряжение на GPU было поднято до 1.025 В. Для прогрева видеокарты использовался тестовый бенчмарк Heaven DX11 Benchmark 2.5.
Тест проводился в течение 30 минут, замеры температуры графического ядра осуществлялись при помощи утилиты MSI Afterburner. Скорость вращения крыльчатки СО видеокарты во всех режимах тестирования выставлялась как фиксированная - 2700 об/мин (66%). Графические настройки бенчмарка были следующими:
- API: DirectX 11.0;
- Stereo 3D: Disabled;
- Shaders: High;
- Tessellation: Normal;
- Anisotropy: 16;
- Anti-aliasing: 4x;
- Full Screen: On;
- Resolution: 1920 x 1200.
Температура окружающей среды в районе тестового стенда составляла 24 градуса по Цельсию, не меняясь во время тестирования. Для всех полученных в ходе тестирования результатов допускается погрешность измерения в районе +/-2%.
Результаты тестирования
Настала пора заняться самым интересным - ознакомлением с результатами тестирования. Температурные режимы представлены на графике ниже.
Меньше - лучше
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Корпус показал довольно хорошие температурные режимы для большинства компонентов системы. Так, температура центрального процессора в NZXT H2 отличается всего на 3 градуса Цельсия, по сравнению с открытым стендом, и составляет 80 градусов. Но это при максимальных оборотах корпусных вентиляторов (~1200 об/мин). Впрочем, даже при установке регулятора скорости в среднее положение (~850 об/мин для всех трех вентиляторов) температура CPU повышается дополнительно лишь на 1 градус, увеличиваясь до 81 градуса по Цельсию.
А вот самый тихоходный режим (~400 об/мин), напротив, пагубно сказался на температурных режимах CPU - его температура сразу подскочила до 88 градусов по Цельсию. В этом режиме желательно установить дополнительную «стосороковку» над процессорным кулером, на верхней панели корпуса.
реклама
Температурный режим видеокарты внутри NZXT H2 Classic не показал блестящих результатов. Впрочем, этого и следовало ожидать. Ведь полная закупорка корпуса (и в особенности глухая дверца со стороны видеокарты) для уменьшения шумовых характеристик не лучшим образом сказалась на эффективности охлаждения. Даже при максимальных оборотах корпусных вентиляторов температура видеокарты внутри корпуса на 8 градусов по Цельсию выше, чем на открытом стенде. В среднескоростном режиме работы температура дополнительно увеличивается на 3 единицы - до 88 градусов по Цельсию. Самый тихоходный режим еще больше увеличивает температуру GPU, но уже не столь значительно, до 89 градусов по Цельсию.
А теперь обратим внимание на режим с использованием дополнительно установленного в днище корпуса вентилятора (почти под видеокартой). При его применении температурный режим графического ускорителя значительно улучшается - температура снижается на 4 градуса в максимальном и среднескоростном режимах, составляя соответственно 81 и 84 градуса по Цельсию. Но и в самом тихоходном режиме разница заметна, здесь температура снижается на 2 градуса. Несомненно, пользователю-геймеру стоит воспользоваться этой возможностью, чтобы хорошенько сбить температуру видеокарты.
Охлаждение жестких дисков в NZXT H2 Classic обеспечивается очень хорошо. Даже самый тихоходный режим (~400 об/мин) не позволяет «харду» в нагрузке нагреваться выше 37 градусов, что является вполне допустимым режимом. Более скоростные режимы корпусных вентиляторов обеспечивают жесткому диску температуры 35 и 33 градуса, при соответствующих ~850 и ~1200 об/мин. На открытом же стенде температура винчестера доходит до 45 градусов по Цельсию, что уже перебор.
Шум
Напоследок займемся изучением уровня шума, исходящего от закрытого работающего «системника». В первую очередь интересует шумность штатных вентиляторов. Как и при тестировании температурных режимов, замер звукового давления проводился в трех положениях тумблера-переключателя: ~400, ~850 и ~1200 об/мин. Скорость вращения крыльчатки СО видеокарты во время замера уровня шума понижалась до 1400 об/мин (40%) и ее совсем не было слышно. Скорость вращения вентилятора процессорного кулера уменьшалась до 600 об/мин, на таких оборотах он и функционировал все время.
Уровень шума замерялся цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры звукового давления проводились с расстояния 30, 60 и 100 см, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от системного блока, со смещением в левую сторону на 45 градусов.
На графике ниже можно ознакомиться с результатами тестирования.
Меньше - лучше
100 | 60 | 30 см
Включите JavaScript, чтобы видеть графики
Графики показывают, что исходящий от системного блока уровень шума совсем мал. В самом тихоходном режиме работы вентиляторов (~400 об/мин) звуковое давление в метре от системного блока составляет всего 27 дБ. Узнать о состоянии компьютера можно разве что по излучающему свечение светодиоду. Действительно, очень тихо. И только при сокращении расстояния до 30 см шум начинает ощущаться, но немного - 30 дБ.
В среднескоростном режиме (при оборотах вентиляторов ~850 об/мин) уровень шума возрастает, но до совершенно комфортных на слух значений - 29 дБ на расстоянии 1 метр и 32 дБ на расстоянии 30 см.
В максимально скоростном режиме (~1200 об/мин) исходящий шум от компьютера увеличивается до 33 дБ на расстоянии метра и до 38 дБ на расстоянии 30 см. Компьютер начинает «гудеть» низкочастотным тоном. Я бы не сказал, что невыносимо, но все же весьма ощутимо. Хотя даже в таком режиме работы вентиляторов сидеть на расстоянии одного метра от компьютера достаточно комфортно.
Фронтальная дверца с наличием слоя шумоизоляции прилично гасит шумы, исходящие в первую очередь от двух передних вентиляторов. Если дверцу открыть, шум возрастает до некомфортных значений (в максимальном режиме ~1200 об/мин).
По работе жесткого диска можно сказать, что его почти не слышно. Сказывается крепление через антивибрационные резиновые кольца. Во время частого перемещения головок «грохотание» отсутствует. Но в тестировании использовалась тихая модель винчестера, с одним диском. Более емкие накопители могут шуметь ощутимо сильнее.
Напоследок хотелось бы добавить информации о работе заднего вытяжного вентилятора. Иногда он начинал ощутимо стрекотать, чаще всего при скорости вращения ~850 об/мин. За все время двухдневного тестирования посторонние шумы так и не исчезли, проявляясь время от времени. Должно быть, попался бракованный экземпляр вентилятора...
Заключение
NZXT H2 Classic можно причислить к тихим корпусам. Наличие фронтальной дверцы, глухих боковых панелей и шумоизоляции как нельзя лучше сказывается на его шумовых характеристиках.
Хотя температурные режимы, увы, не идеальны. Создавая эту модель, производитель ориентировал её в первую очередь на тишину, в ущерб эффективности охлаждения. Но данный факт не помешал грамотно спроектировать всю конструкцию. Беспроводные легкосъемные вентиляторы, наличие противопылевых фильтров на всех впускных отверстиях, а также достаточно мощный встроенный трехрежимный регулятор скорости вращения вентиляторов (позволяющий подключать до пяти «ветродуев» с возможностью их одновременной регулировки) – это можно воспринять только положительно.
К минусам стоит причислить недостаточно эффективное охлаждение установленной видеокарты, поскольку корпус позиционируется как игровой. Сложно представить, что будет, если собрать в нем SLI или CrossFireX систему. Впрочем, не все так плохо. Есть возможность установить в днище корпуса дополнительный 120-мм вентилятор, что позволит существенно улучшить температурный режим видеосистемы.
В московской рознице NZXT H2 Classic можно приобрести по цене примерно 3600 - 3800 рублей, что для корпуса подобного класса является адекватной стоимостью. Честно говоря, мне этот корпус понравился, может быть, именно он будет моей следующей покупкой. В NZXT H2 Classic есть все, чтобы удовлетворить потребности и оверклокера, и геймера, и любителя тишины.
Ну а теперь плюсы и минусы NZXT H2 Classic в целом.
Плюсы:
- Радующий глаз дизайн;
- Довольно высокое качество изготовления;
- Низкий уровень шума;
- Эффективное охлаждение центрального процессора и жестких дисков;
- Наличие шумоизоляции;
- Беспроводное крепление фронтальных вентиляторов;
- Наличие быстросъемных противопылевых фильтров на всех впускных отверстиях;
- Встроенный трехрежимный регулятор оборотов вентиляторов, позволяющий одновременно подключать до пяти вентиляторов;
- Большое количество внутренних отсеков для установки жестких дисков;
- Наличие внешнего отсека для горячего подключения SATA-накопителя;
- Порт USB 3.0. на фронтальной панели;
- Система кабель-менеджмента, с возможностью прокладывать большие связки проводов;
- Крепление жестких дисков через антивибрационные прокладки.
- Недостаточно эффективное охлаждение видеоускорителя без использования дополнительного 120-мм вентилятора в днище корпуса.
