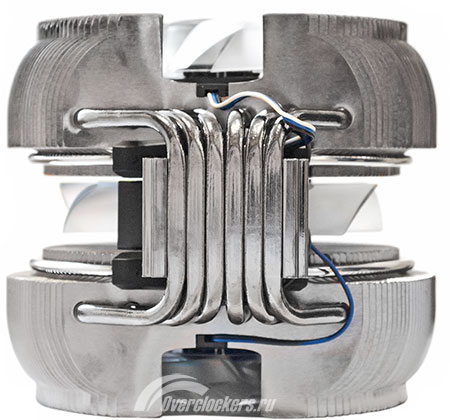

Сам по себе «прямой контакт», конечно, не новинка, однако (не в пример многим другим производителям) здесь все сделано «по уму». Трубки в основании сплющены и плотно подогнаны друг к другу (без лишних зазоров), значительная часть металла снята для получения максимально плоской поверхности. С обратной стороны основания на трубки напаяна медная пластинка с желобками, которая должна играть роль дополнительного теплораспределителя для более равномерного прогрева центральных и крайних ТТ.
Инженеры Zalman на свой манер окрестили конструкцию основания «фирменной технологией» Whole Direct Touch Heatpipe («Полный прямой контакт»), хотя, по моему мнению, только такая схема и является единственно правильной, так что никакого «ноу-хау» тут нет.
Отпечаток меня, честно сказать, озадачил.

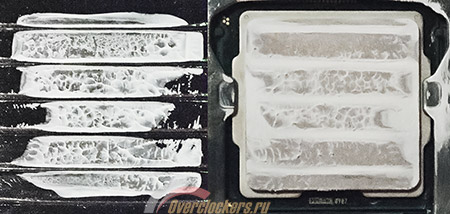

При установке кулера что вдоль, что поперек сокета наблюдается похожая картина. Прижим очень силен, и вся термопаста выдавливается в щели между трубками. Это хорошо – контакт с крышкой и вправду получается «прямым». К сожалению, это относится в первую очередь к боковым ТТ – две центральных прилегают заметно хуже. По бокам наблюдаются небольшие «неконтактные» области.
реклама
Для кулера с подобной конструкцией основания – это весьма приличный результат (из круглых трубок вообще сложновато сделать плоскую поверхность). Однако площадь кристалла 32 нм процессора Intel Sandy Bridge совсем невелика, так что смотреть стоит в первую очередь на самый центр отпечатка. Но напрямую с зоной наибольшего нагрева соприкасаются только две тепловые трубки, причем немалую площадь крышки занимают «просветы», заполненные термопастой. Это может негативно сказаться на результатах CNPS12X Extreme в тестах.
Подведу краткий итог. Несмотря на несколько выявленных недостатков, у данной модели Zalman есть все задатки для того, чтобы продемонстрировать достойную эффективность и заслужить звание «суперкулера». Значительная площадь рассеивания (чего так не хватало предыдущему флагману CNPS11X), особая форма радиатора, наличие сразу трех крупных вентиляторов, применение фирменных «композитных» тепловых трубок – все это должно обеспечить радиатору как минимум неплохие результаты. Остается рассмотреть процесс установки и можно переходит к практике.
Тестовый стенд
- Материнская плата: ASUS P8P67 PRO (BIOS v 1204);
- Процессор: Intel Core i5-2500K (базовая частота 3300 МГц);
- Системы охлаждения процессора:
- Zalman CNPS12X Extreme,
- Thermalright True Spirit,
- Noctua NH-D14;
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 2x2 Гбайта, двухканальный режим);
- Видеокарта: AMD Radeon HD 6970;
- Жесткий диск: Western Digital WD10EALX, 1000 Гбайт;
- Блок питания: Hiper K1000, 1 кВт;
- Корпус: открытый стенд.
Программное обеспечение
- Операционная система: Windows 7 x64 Ultimate;
- Драйвер видеокарты: AMD Catalyst 11.12;
- Вспомогательные утилиты: SpeedFan 4.44, Real Temp 3.60, CPU-z 1.58, LinX 0.6.4.
Установка и совместимость
Ниже приведено описание процесса установки для платформы Intel LGA 1155. Стоит отметить, что схема во всех случаях одна и та же: порядок действий совпадает, а различия просматриваются только в деталях. Так, для платформы LGA 2011 не требуется использовать «бэкплейт» - специальные винты вкручиваются прямо в рамку сокета; для LGА 775 необходимо установить в центр упорной крестовины дополнительную пластиковую деталь; обладателям материнских плат AMD с сокетами AM2/AM3 в самом начале необходимо будет удалить пластиковые скобы, расположенные возле процессорного разъема.
Начинать во всех случаях (кроме LGA 2011) стоит с подготовки «бэкплейта». Этот момент уже был подробно описан для кулера Zalman CNPS11 Performa, так что я позволю себе повториться.
реклама

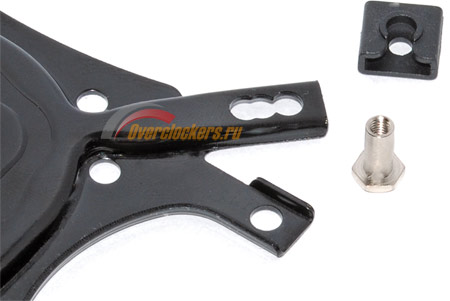

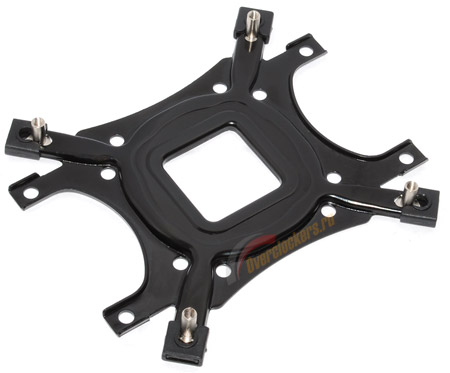

Специальные гайки вставляются в отверстия упорной крестовины (для каждой платформы они свои – в инструкции приведена наглядная схема с необходимыми обозначениями) и закрепляются пластиковыми фиксаторами. В итоге должна получиться вот такая конструкция.

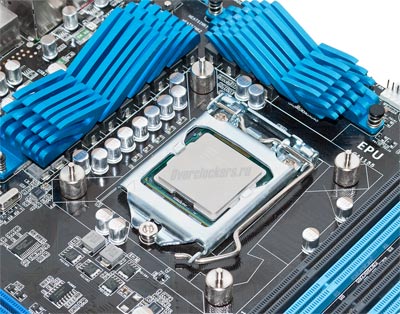

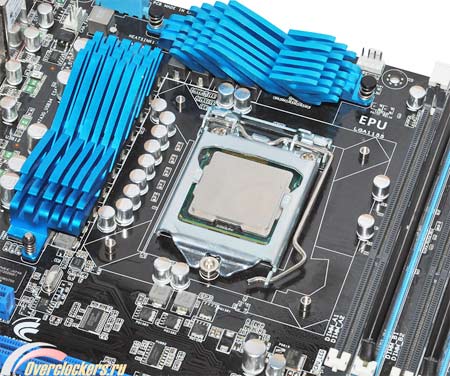

Далее «бэкплейт» необходимо подложить под материнскую плату (кулер удобнее всего монтировать на горизонтальной поверхности, сборка в корпусе, даже если у вас есть доступ к обратной стороне материнской платы, заметно сложнее). На лицевой стороне текстолита должны появиться небольшие «шпеньки»:
Zalman CNPS11 Performa крепится прямо к ним с помощью специальных скоб, привинчиваемых к основанию. В случае CNPS12X Extreme процесс чуть усложнен. При его монтаже «бэкплейт» необходимо закрепить, воспользовавшись специальными «двусторонними» винтами с утолщением в средней части:
Благодаря насечке затянуть винты несложно даже без применения инструмента – пальцами.

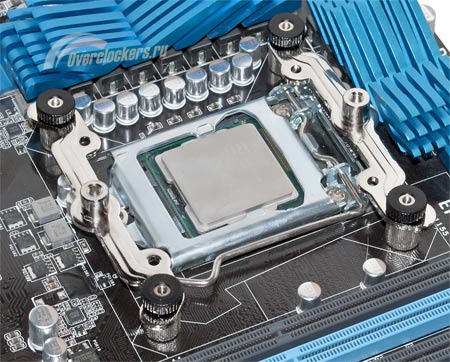

На предпоследнем этапе необходимо установить крепежные скобы; они фиксируются специальными гайками, которые также легко закручиваются вручную. Отмечу, что для всех платформ Intel возможны два вариант установки кулера – «вдоль» и «поперек» разъема, владельцам AMD в этом плане дают куда меньше свободы – крепежные отверстия размещены не квадратом, а прямоугольником, так что закрепить скобы можно только в одном положении.

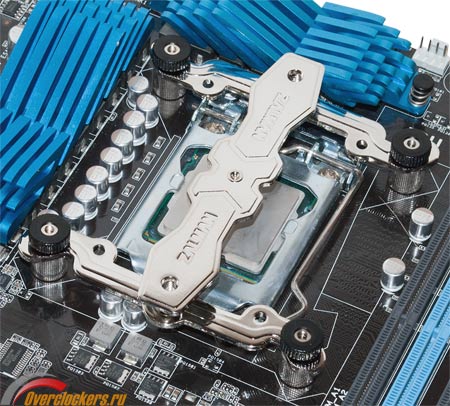

На последнем этапе кулер помещается на процессор (звучит коряво – но его и вправду приходится удерживать рукой и на глаз «отцентровывать» положение) и фиксируется специальной прижимной пластиной:
Она привинчивается к крепежным скобам обычными (неподпружиненными) винтами. Не могу не отметить, что этот этап сборки показался мне настоящим мучением. Кулер вертится и норовит съехать с процессора в сторону – до того как винты будут затянуты достаточно сильно, его ничто не удерживает в правильном положении. Да и после окончательной сборки, совсем не факт, что радиатор окажется сориентирован правильно. Собрав всю конструкцию в первый раз, я с удивлением обнаружил, что CNPS12X повернут вокруг вертикальной оси градусов на двадцать!
Мало того, что пользователю приходится постоянно отслеживать положение основания, проблему представляет и сама затяжка винтов – они попадают ровнехонько под лопасти центрального вентилятора. Комплектный ключ-шестигранник упрощает процесс, но подобраться к винтам все равно не просто.
В общем, установить CNPS12X не самая легкая задача. Особенно «весело» проделывать процедуру несколько раз подряд, как пришлось мне (пояснения по этому поводу будут даны в разделе «результаты тестирования»).
реклама
Вдобавок я слишком поспешно похвалил кулер за компактность – все-таки он весьма велик. При установке «поперек» сокета (тепловые трубки в основании перпендикулярны защелке разъема), оказалось, что на стендовой материнской плате ASUS P8P67 PRO перекрыт один из слотов оперативной памяти. В то же время кулер почти достал до первого разъема PCIe 1x – карта, установленная в этот слот, будет располагаться буквально в миллиметре от ближайшего ребра радиатора.
Самое интересное, что производитель рекомендует именно такой способ установки (предполагается, что при этом наиболее эффективно будет использоваться «вытяжной» вентилятор корпуса), хотя расположение «вдоль» представляется мне более удачным. В этом случае кулер удален от разъемов расширения, а модули памяти отлично встают под «закругляющийся» сбоку радиатор. Для любителей точных цифр сообщу, что самое нижнее ребро радиатора располагается в 38 мм от поверхности текстолита, а общая высота кулера, установленного на материнскую плату, составляет 161 мм.
В целом, процесс установки мне не понравился. Оценка жутко субъективная, но в ходе тестирования мне пришлось переставлять кулер добрый десяток раз – это и правда неудобно: даже с помощью специального ключа туго завернуть крепежные винты непросто, а сам радиатор вертится на теплораспределительной крышке CPU, смазывая слой термопасты и норовя съехать в сторону.
При этом сам по себе крепеж не так плох – усилие прижима получается очень значительным, а конструкция скоб позволяет установить кулер в двух (или, правильнее, четырех) различных положениях.
