Обзор блока питания Antec High Current Pro 1200 Вт (страница 2)
реклама

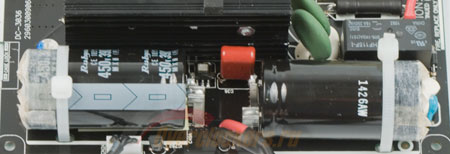

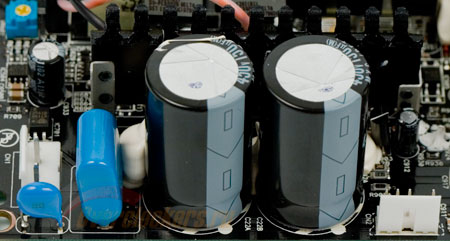

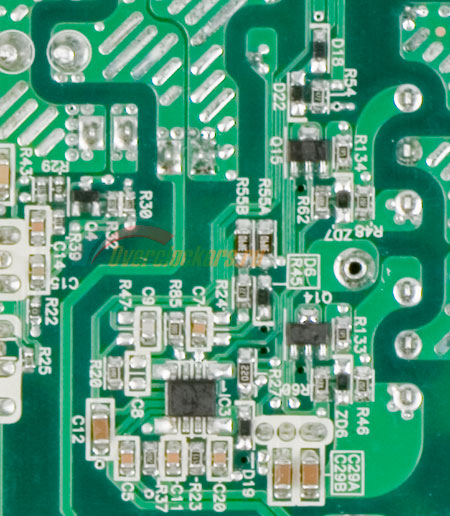

За радиатором установлены два электролита емкостью 390 мкФ, максимальное рабочее напряжение – 450 вольт:
На низковольтной плате распаяно ещё два высоковольтных конденсатора номиналом 150 мкФ х 450 В.

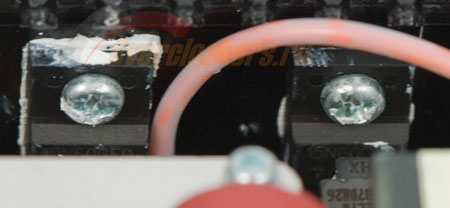

Сразу за ними – радиатор с четырьмя силовыми ключами SPI15N60CFD :
реклама

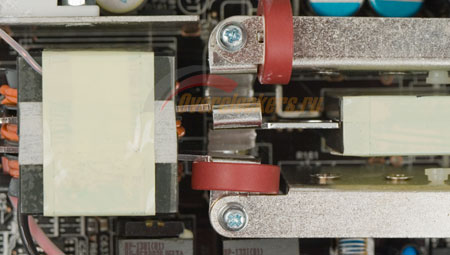

От истоков ключей к трансформатору ведут два изолированных (предположительный материал изоляции – фторопласт) провода к силовому трансформатору непривычной конструкции:
Первичная обмотка занимает три секции. Вторичная обмотка одна с отводом от первого витка; всего их два, материал – металлическая пластина с вырезом под магнитопровод.
На все три вывода надеты ферритовые кольца – два круглых и одно прямоугольно составленное, обмотанное желтой изолентой.

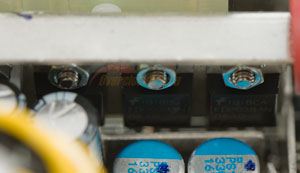

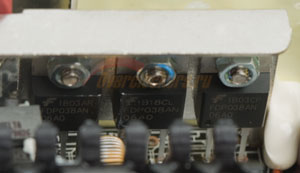

Выпрямителями служат шесть мощных полевых транзисторов FDP038AN, закрепленных по три штуки на каждом из выводов.
реклама
Стабилизация всех трех напряжений раздельная. В цепи канала +12 установлено 7 конденсаторов номиналом 680 мкФ 16 В и один 2200 мкФ 16 В. В цепи канала +5 – один конденсатор номиналом 4700 мкФ 10 В, а в цепи канала +3.3 – один номиналом 3300 мкФ 10 В. Все пространство между электролитами занимают силовые медные шины и дроссели.

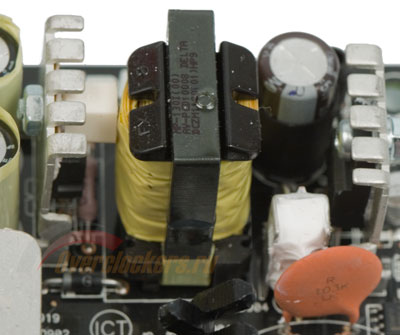

Преобразователь дежурного источника питания компактно размещен с одного из боков. На ключе в высоковольтной части и выпрямителе в низковольтной установлены небольшие радиаторы; между ними – импульсный трансформатор.

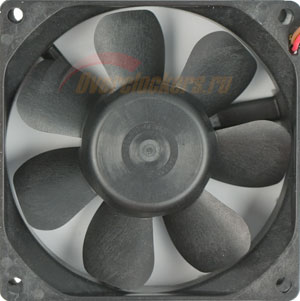

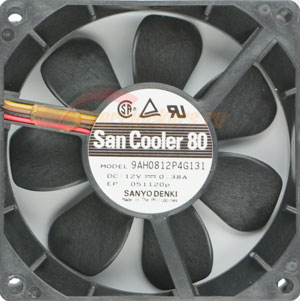

Воздух сквозь корпус продувает 80-мм вентилятор Sanyo Denki 9AH0812P4G131.

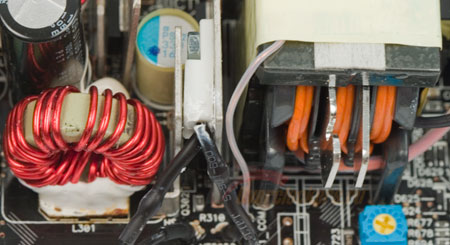

Термодатчика в блоке питания два – один закреплен на пластинчатом радиаторе, припаянном к двум мосфетам в цепи стабилизатора напряжения канала +3.3, а второй – рядом с тройкой FDP038AN, на силовой шине, являющейся по совместительству радиатором для мощных полевых транзисторов.
Результаты тестов

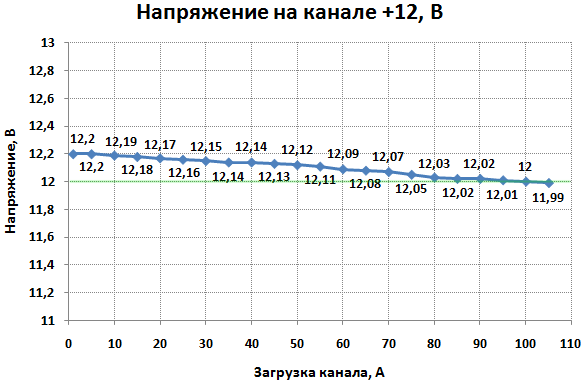

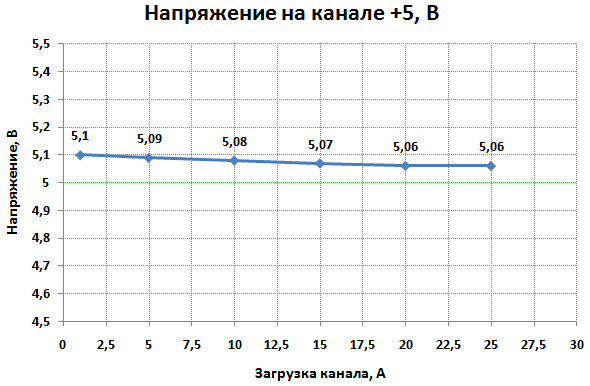

Инженеры Antec не зря «мудрили» со схемой: стабильность напряжения отличная, в пределах одного-двух процентов от номинала. Даже комментировать нечего.

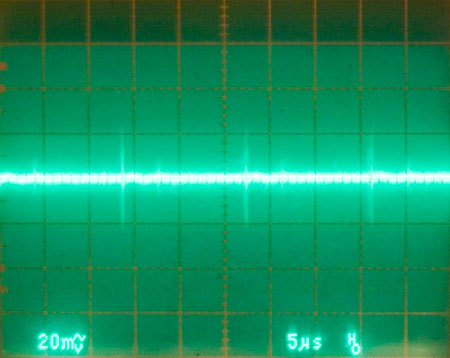

Уровень пульсаций на всех трех каналах невелик – амплитуда высокочастотных выбросов менее 50 мВ.
Уровень шума настолько мал, что на расстоянии метра уловить его шумомером не представлялось возможным. Лишь при загрузке блока более чем на 80% от заявленной мощности крыльчатка вращалась достаточно быстро для того, чтобы его можно было различить на общем фоне.
реклама
А вот температурный режим БП внушает опасения…
Почти сто градусов на выпрямителе – это немало. Термопара была закреплена на верхней секции радиатора, недалеко от ферритового кольца. Хочется верить, что такие температуры изначально «закладываются» производителем, а не следствие дефекта. Во всяком случае, при работе БП на максимальной мощности никаких признаков перегрева замечено не было.
Заключение
Antec High Current Pro 1200 – отличный блок, лишенный крупных недостатков. Он тих в работе (несмотря на применение только одного 80-мм вентилятора), характеризуется хорошей стабильностью выдаваемых напряжений, ВЧ-шумы почти отсутствуют. Настораживает лишь негуманный по отношению к деталям терморежим, но он на «ходовые качества не влияет» (с).
За такое качество придется немало отдать – средняя цена HCP-1200 в московской рознице составляет 10 000 рублей. В некоторых торговых точках его можно найти по цене 9200 рублей, но их число невелико.
