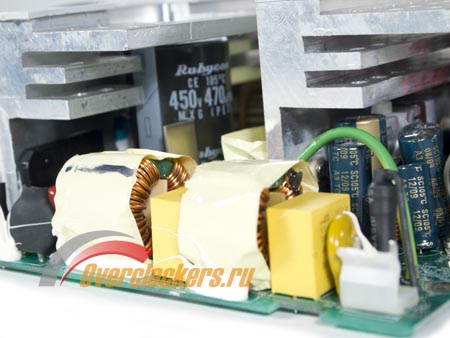

Действительно, комплектующие качественные. На входе стоит конденсатор Rubycon, в выходных фильтрах Teapo.

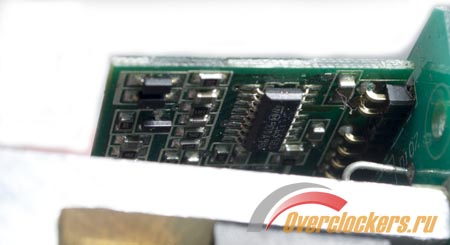

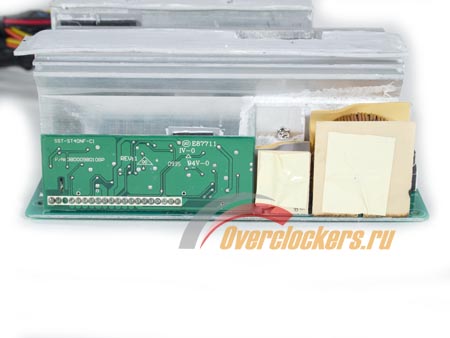

На радиаторе высоковольтной части закреплены греющиеся элементы – ключи APFC, транзисторы высокочастотного генератора, и диодный мост TS15POG. Только находятся они за платой контроллера и дросселем. И я все же смог заглянуть за эту плату. На ней оказался высоковольтный резонирующий регулятор ST L6599D
В выпрямителе 12 В используются диодные сборки SBL2040CT, четыре штуки. Сделано это для уменьшения нагрева сборок. При соединении в параллель их результирующее сопротивление будет в четыре раза меньше сопротивления одной сборки, меньше сопротивление – меньше нагрев. На ножки сборок надеты ферритовые колечки.
реклама
Сфотографировать остальные выпрямители не удалось, поскольку подлезть с фотоаппаратом оказалось нереальным.

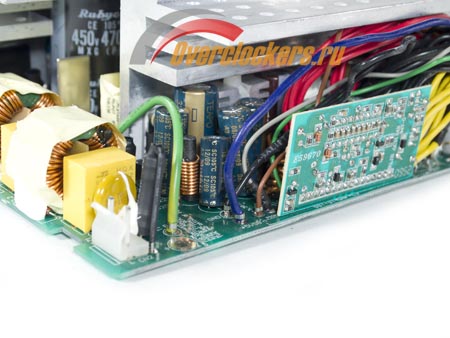

Плата мониторинга и защиты от превышения выходного тока и напряжений собрана на базе четырехканального PS223H.
Нет, на сайте производителя написано все правильно. И много «алюминиевых конструкций», и «компоненты серверного качества». Не подкопаться.
Собственно, рассказ о схемотехнике блока получился никакой. Да и что можно сказать о том, чего нельзя толком рассмотреть? Но в таких обзорах принято подробно описывать схемные решения рассматриваемого продукта. А что, если взглянуть на это немного иначе?
Но нужно ли такое подробное описание? Специалисты и так знают, либо разберутся по фотографии. А человеку, далекому от электроники, читать непонятные слова довольно скучно. В конце концов, пользователю достаточно знать, выдает ли модель заявленную мощность при стабильных выходных напряжениях. И если блок с вентилятором, то сильно ли он шумит.
Подавляющее большинство водит автомобиль, но не каждый знает химическую формулу бензина. И это водителям нисколько не мешает…
реклама
Вообще, и конструкция, и качество сборки устройства произвело впечатление. Но… дежавю не отпускало, и я, немного покопавшись в сети, нашел обзор.
Фотографии вскрытого Zen 400 очень сильно походили на Nightjar ST40NF. Настолько сильно, что я еще раз внимательно осмотрел блок и под желтым скотчем нашел вот это.
Интересно получается, блок питания вроде как производства компании SilverStone Technology, а на дросселе маркировка FSP.
«Погуглив» более основательно, нашел, в чем дело. Настоящий разработчик и производитель обеих моделей — компания Etasis Electronics Corp .
Тестовый стенд
Для проверки БП на прочность необходим тестовый нагрузочный стенд. У меня такого нет, а проверить блок нужно. Пришлось изготавливать самостоятельно. Поискав в сети, я нашел много вариантов и взял за основу статью «Универсальный эквивалент нагрузки» и ветку в конференции. Схема там есть.
Собственно, сама нагрузка - мощные полевые транзисторы с изолированным затвором (MOSFET) во время работы выделяют огромное количество тепла. Нужны крупные радиаторы, чтобы его рассеять. Теплосъемников нужного размера под рукой не оказалось, а ставить разнокалиберные процессорные кулеры не захотелось. И тут я вспомнил про водяное охлаждение.
С давних времен у меня валялись без дела два здоровенных водоблока, размером 150 на 150 мм. Хотел сделать чиллер на элементах Пельтье, да что-то не срослось. И водоблоки так и остались не у дел, а теперь один пригодился.

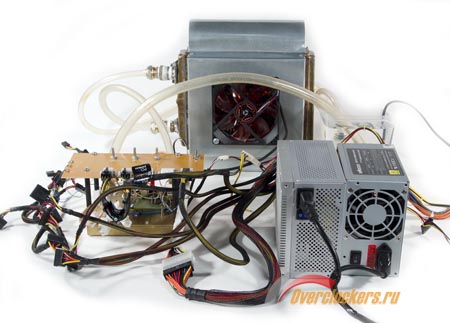

Транзисторы были прикручены к этому водоблоку. Схема собрана на макетной плате. Сверху пластина стеклотекстолита с разъемами для подключения тестируемого блока питания. На этой же пластине для удобства измерения выведены контакты, соединенные с шунтом.
Получился стенд с жидкостным охлаждением. Нет автоматики и микроконтроллеров, зато есть вода. Первый стенд с водяным охлаждением, пусть немного колхозный, зато первый и работает. Запитал схему стенда от отдельного компьютерного блока питания.
Измерения напряжения проводились мультиметром MS8200G. Сила тока в нагрузке устанавливалась путем замера падения напряжения на шунте (куча сопротивлений в истоке) с последующим пересчете в амперы по закону Ома.
Когда я собрал все компоненты стенда воедино, то понял, что выигрыша в габаритах не получилось. В процессе тестирования выяснилось, что работать с таким стендом очень неудобно, и даже опасно. Можно легко пролить воду, а рядом - работающая под высоким напряжением электроника. Да, тесты я провел. Но сам стенд пойдет под разборку и будет собран другой в корпусе-радиаторе.
реклама
Результаты тестов
При работе блока питания с полной нагрузкой 400 Вт (без принудительного обдува) самое горячее место внешнего радиатора прогрелось до 62 градусов, при комнатной температуре 25 градусов по Цельсию. Никаких шумов при работе на полную нагрузку устройство не издавало.
Стабильность выходных напряжений во всем диапазоне измерений была просто прекрасной. Напряжение линии 12 вольт колебалось в пределах полутора процентов от номинала. 3.3 и 5 вольт показали несколько худшую стабильность – 2.5 процента от номинала. До заявленных производителем трех процентов мой экземпляр БП не дотянул. Результат просто великолепный.
Заключение
После всех проведенных тестов Nightjar ST40NF оставил исключительно приятные впечатления. Очень понравилась стабильность выходных напряжений. Помимо приличной выходной мощности (для безвентиляторного блока питания) отмечу хороший набор выходных разъемов и большую длину кабелей.
Недостаток только один – редко бывает в продаже.
Благодарим компанию SilverStone за предоставленный на тестирование блок питания.
