Дизайн и возможности

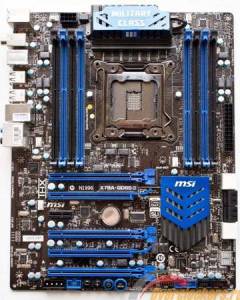

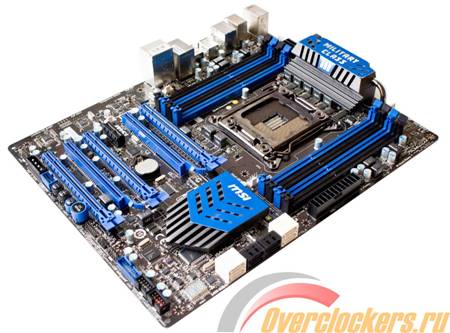

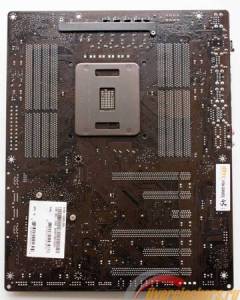

Материнская плата MSI X79A-GD65 8D выполнена в форм-факторе ATX. Габариты печатной платы составляют 305 мм в длину и 244 мм в ширину.
В MSI предпочитают использовать для своих топовых продуктов текстолит коричневого цвета, в то время как главные конкуренты падки на черный. Тем не менее, дизайн платы в целом выглядит достаточно органично и неплохо сочетается с системой охлаждения.

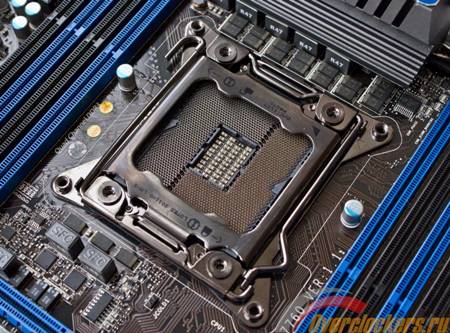

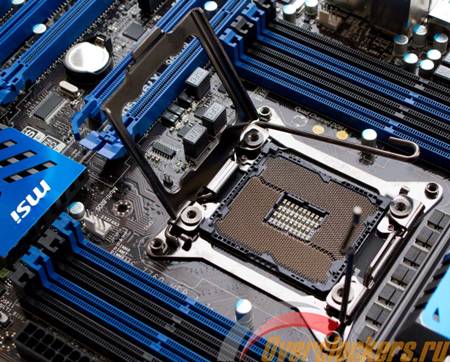

Модели на чипсете Intel X79 получили новый процессорный разъем LGA 2011, созданный компанией Lotes. При первом знакомстве он поражает своими габаритами, а также новым методом прижима CPU.
реклама

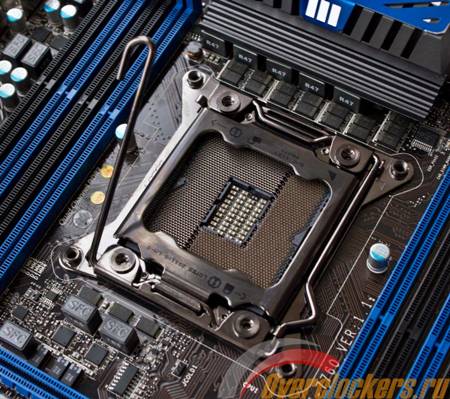

Теперь, чтобы добраться до процессора, необходимо сначала открыть левую защелку, после чего станет возможным доступ к правой.

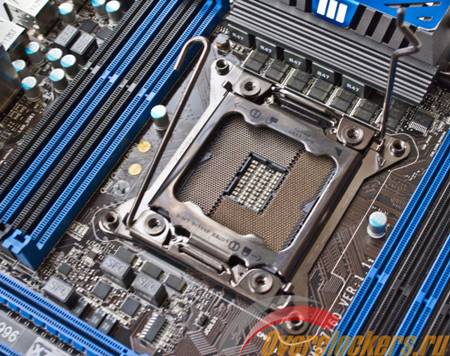

И только после открытия правой защелки можно поднять прижимную пластину.
По заверениям Intel, новый разъем способен обеспечить лучший контакт процессора с ножками сокета материнской платы.
Материнская плата MSI X79A-GD65 8D получила восемь слотов для оперативной памяти. Можно использовать модули объемом 1, 2, 4, 8 и 16 Гбайт. Её максимальный объем при заполнении всех слотов в теории составит 128 Гбайт. Если честно, то я не уверен даже в том, что плата сможет стабильно работать при использовании восьми «планок» даже меньшего, чем 16 Гбайт, объема. Помимо уже привычного для Sandy Bridge набора делителей оперативной памяти добавился ещё один, который уже встречался на платах Intel P67, но был только для затравки энтузиастов. Теперь множитель х9 не только доступен в BIOS, но и работает.
реклама

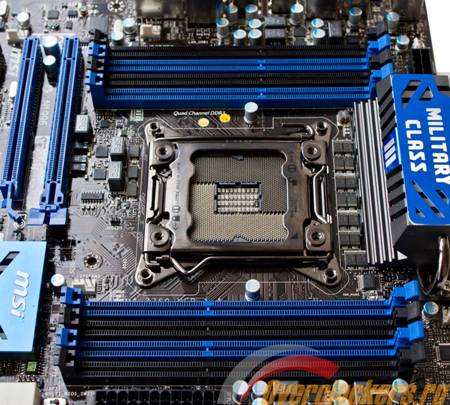

Восемь слотов памяти, наверняка, собьют с толку даже опытного пользователя ПК, заставив задуматься, в какие разъемы устанавливать модули. Нумерация слотов, на мой взгляд, выполнена достаточно запутанно. Если смотреть на материнскую плату лицом, то первые четыре разъема под оперативную память слева от процессорного разъема идут в порядке возрастания слева направо, то есть самый левый слот – первый. Остальные четыре, расположенные справа от процессорного сокета, пронумерованы с 5 по 8. Отсчет начинается также с дальнего от процессора разъема, то есть самый правый слот – пятый.
При использовании только двух модулей оперативной памяти возможны следующие комбинации: 1 и 3; 1 и 5; 1 и 7. При использовании четырех или менее «планок» оперативной памяти необходимо использовать слоты черного цвета. Для пользователей, перешедших с платформы Intel X58, предусмотрена возможность работы в трехканальном режиме. Для трех модулей рекомендуются к использованию следующие слоты: 1, 3 и 5; 1, 5 и 7; 1, 3 и 7. При использовании шести «планок» оперативной памяти незаполненными нужно оставлять по два слота: 7 и 8; 5 и 6; 3 и 4. Для обладателей четырех или восьми «планок» возможно всего по одному варианту установки. Для четырех используются слоты черного цвета: 1, 3, 5 и 7. Для восьми - заполняем все слоты. При установке модулей в синие слоты для двухканального или четырехканального режимов работы система не будет работать.
Материнская плата MSI X79A-GD65 8D получила шесть слотов расширения PCI Express. Три из них с поддержкой версии 3.0. Отличить их от предыдущей версии PCI Express можно по широкой защелке. Если считать от процессорного разъема, то слоты PCI Express 3.0 – 1, 4 и 6. Благодаря сорока линиям PCI Express, работа с тремя графическими адаптерами возможна по схеме 16+16+8 линий. При установке двух видеокарт для работы в режиме 16+16 линий рекомендуется использовать 1 и 4 слоты расширения. Ещё два полноразмерных PCI Express слота версии 2.0 – второй и пятый. В руководстве пользователя написано, что они только x1, хотя если судить по числу подведенных контактов, они больше похожи на x8. Также на плате нашлось место и для PCI Express x1.

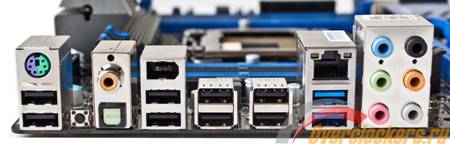

На заднюю панель материнской платы выведены следующие интерфейсы:
- PS/2 совмещенный порт клавиатуры/мыши;
- Восемь разъемов USB 2.0;
- Два порта USB 3.0;
- Кнопка сброса CMOS;
- Оптический выход S/PDIF;
- Коаксиальный выход S/PDIF;
- Один разъем IEEE 1394;
- Один разъем Gigabit Ethernet;
- 6 входов/выходов 3.5-мм mini-jack 7.1-канального HD-аудиокодека.

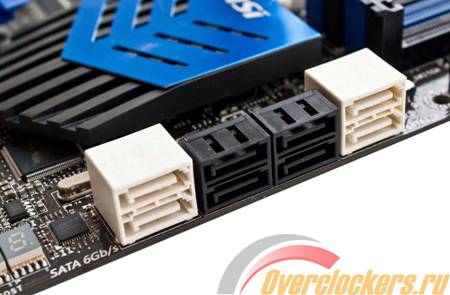

MSI X79A-GD65 8D получила восемь разъемов SATA. Среди них фигурирующим на многих платах под Intel X79 SAS разъемам места не нашлось. Два разъема белого цвета (справа на фотографии) являются портами SATA 6 Гбит/с, обеспеченного силами X79 PCH. Также на X79 PCH приходится четыре разъема черного цвета SATA 3 Гбит/с. Расположенные слева еще два белых SATA разъема также обладают пропускной способностью 6 Гбит/с, но реализованы с помощью ASMedia ASM1061.

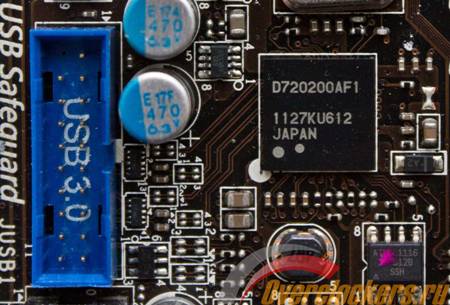

Разъемы USB 3.0, расположенные на задней панели, реализованы с помощью микросхемы NEC с маркировкой D720200.

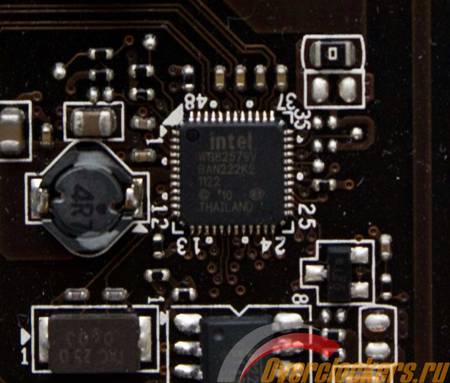

Работу сетевого разъема LAN Ethernet на задней панели обеспечивает Intel WG82579V.
За работу IEEE 1394 отвечает микросхема производства VIA с маркировкой VT6315N.
реклама

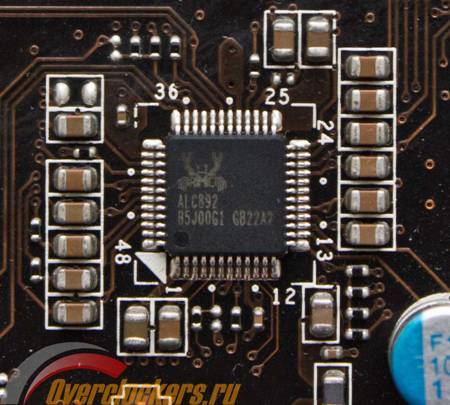

Звуковые функции материнской платы обеспечивает восьмиканальный HD-аудиокодек Realtek ALC892.

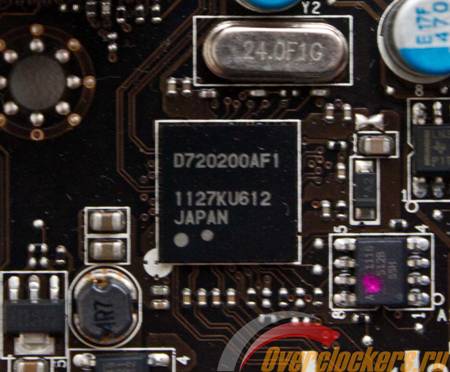

Еще одна микросхема NEC D720200 расположилась в правом углу платы рядом с разъемом для подключения панели с двумя портами USB 3.0

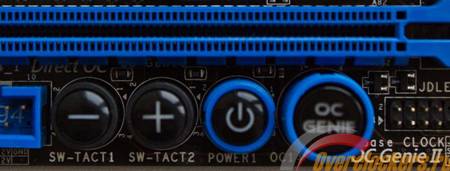

В самом низу в ряд расположились четыре кнопки, две из них позволяют изменять частоту BCLK в режиме реального времени, ещё одна активирует технологию OC Genie II. Замыкает четверку одинокая кнопка включения материнской платы. Почему одинокая? Да потому, что про кнопку Reset в MSI просто-напросто забыли. По-другому объяснить, почему кнопка Power есть, а Reset – нет, мне сложно. Ответ на этот вопрос я уже пытался выяснить у сотрудников MSI, но у каждого из них был схожий ответ. Все они сначала осматривали плату в попытках все-таки отыскать пропавшую кнопку, затем шли спрашивать у своих товарищей, а после, смущенно улыбаясь, отвечали, что перезагрузиться можно и с помощью кнопку Power, только нужно подольше её удерживать.

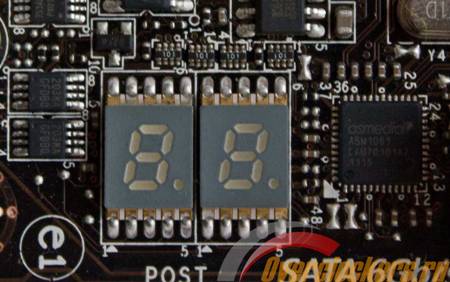

Индикатору пост-кодов места рядом с кнопками разгона не нашлось, его вынесли в правый нижний угол печатной платы. Но больше всего меня смущает не его размещение на плате, а расположение относительно самой платы и кнопок разгона. Он расположен к ним под углом 90 градусов, что достаточно неудобно при работе с открытым стендом.

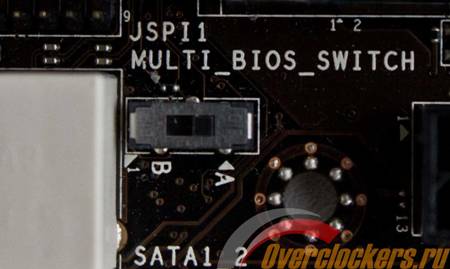

В отличие от MSI Z68A-GD80 G3 (флагман MSI на чипсете Intel Z68) на новом поколении материнских плат нашлось место и переключателю микросхем BIOS. Незаметный ползунок расположился справа от SATA разъемов.
Система питания
Питание на плату осуществляется при помощи трех основных разъемов.

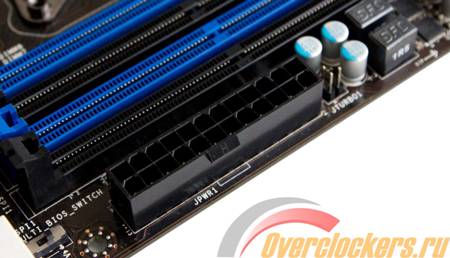

Практически вплотную к правым слотам оперативной памяти расположился 24-pin разъем ATX.

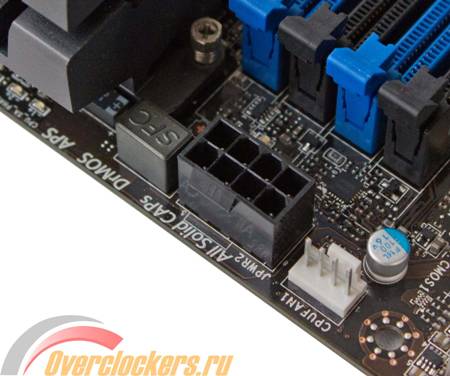

В левом верхнем углу находится разъем питания процессора EPS-12V 8-pin. Наследник Sandy Bridge оказался схож и по питанию, раз в MSI посчитали, что одного 8-pin разъема питания CPU будет достаточно.

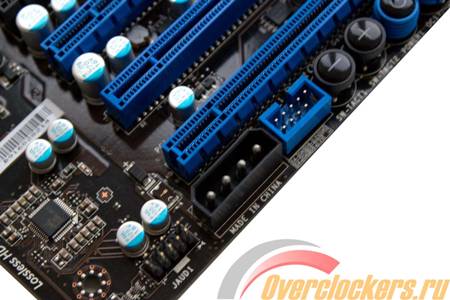

В нижней части платы расположился ещё один дополнительный разъем питания 4-pin Molex. При использовании одной видеокарты его подключение не обязательно, а вот в работе с конфигурациями SLI или CrossFireX лишним он не станет.

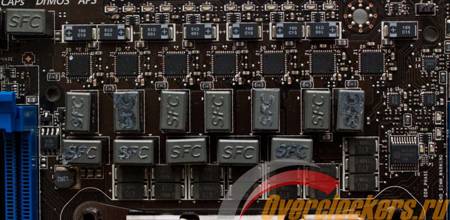

Система питания процессора получила десять фаз на CPU_Voltage и две фазы для SA_Voltage. Здесь же встречаются и хваленые MSI элементы DrMos с маркировкой Renesas 20652A: семь микросхем расположились с лицевой стороны платы и пять с обратной.

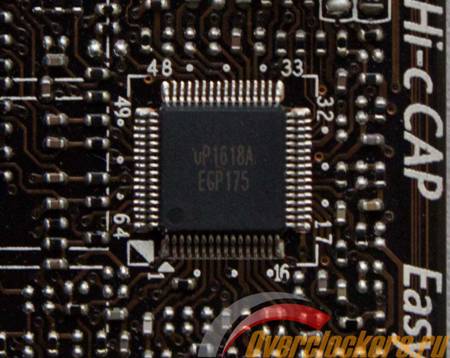

Питание на процессор и контроллер памяти обеспечивается контроллером uPi Semiconductor Corporation с маркировкой uP1618A. Он работает по схеме 6+2 фазы, поэтому недостающие фазы реализованы с помощью удвоителей.

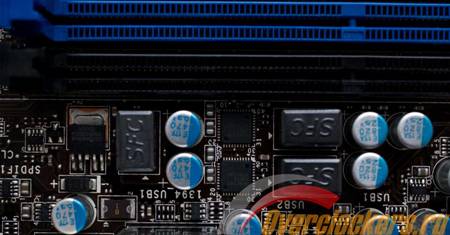

Система питания оперативной памяти собственная у каждого набора слотов относительно процессорного разъема. Каждый набор получил по две фазы питания.

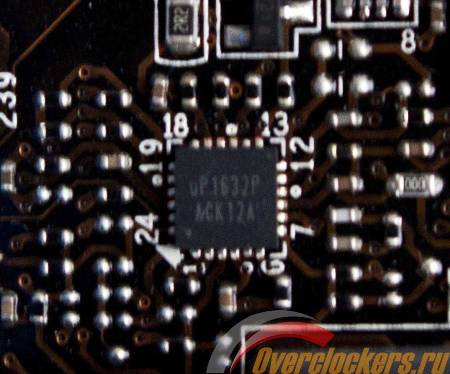

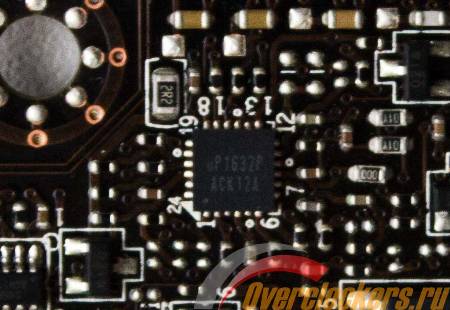

Они обеспечиваются контроллером uPi Semiconductor Corporation с маркировкой uP1632P, которые способен работать с тремя фазами.

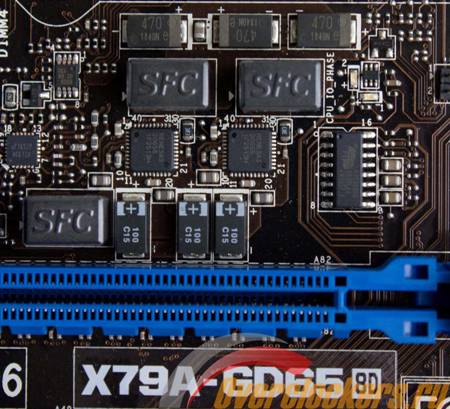

Две фазы питания отведены для CPU_IO_Voltage.
Они также регулируются с помощью контроллера uP1632P.
В целом, судить о системе питания новых материнских плат достаточно сложно, поскольку некоторые продукты на момент написания материала ещё остаются загадкой, и сравнивать с кем-то невозможно. Но, тем не менее, можно отметить, что используются действительно высококачественные элементы, их компоновка на плате выглядит достаточно разумной и нареканий не вызывает. А если отталкиваться от требований по питанию процессоров Sandy Bridge, то используемое число фаз выглядит вполне оправданным.
