Обзор материнской платы ASRock H67M-ITX/HT (страница 2)
реклама
Технические характеристики
Процессор |
|
Чипсет |
|
Память |
|
Аудио |
|
Сеть |
|
Слоты расширения |
|
Multi-GPU |
|
Интерфейсы под накопители |
|
USB |
|
Задняя панель |
|
BIOS |
|
Фирменные технологии |
|
Габариты, мм |
|
Форм-фактор |
|
Тестовый стенд
Конфигурация тестового стенда:
- Материнская плата: ASRock H67M-ITX/HT (BIOS 1.02);
- Процессор: Intel Core i7 2600K (3.4 ГГц, 1.2 В);
- Система охлаждения: Ice Hammer IH-1200;
- Оперативная память: 2х Samsung DDR3-1333 2048 Мбайт, 9-9-9-24;
- Жесткий диск: WD1500AHFD 150 Гбайт;
- Блок питания: Enhance 1500 Вт.
Программное обеспечение:
- Windows 7 x64 Ultimate.
BIOS
реклама
У ASRock любая часть «железа» активно используется для самопиара, ну а EFI BIOS открывает массу возможностей для оформления меню настроек в своем, оригинальном стиле. Раздел OC Tweaker:
Помимо изменения таймингов памяти, множителя ядра и управления профилями, есть возможность изменения напряжения на оперативной памяти от 1.25 до 1.8 В с шагом 0.015 В. Также можно выбрать напряжение на PCH и VTT – 1.05 или 1.15 В, а для VCCSA предусмотрено три значения – 0.925, 1.016 и 1.107 В.
Раздел Advanced включает в себя семь подразделов. Обратите внимание на надпись в нижней части скрина – Tomorrow's technology today. Это при том, что навигация по всему BIOS осуществляется с неприятными мелкими тормозами, а мышкой пользоваться можно, если елозить не быстрее сантиметра в секунду. При увеличении скорости учащаются промахи мимо небольших кнопок (например, крестик над окном выбора напряжений).
В меню CPU Configuration собраны настройки центрального процессора. Зачем в OC Tweaker выделили управление Turbo Boost и SpeedStep, непонятно.
реклама
В подменю North Bridge Configuration собраны настройки интегрированного графического адаптера.

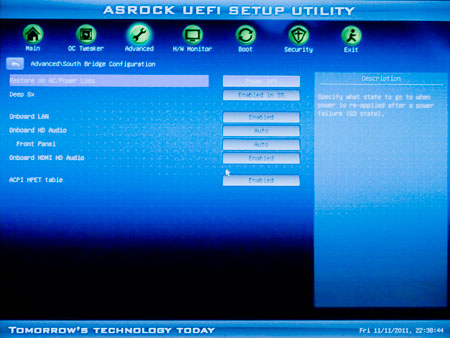

В South Bridge Configuration – стандартные настройки встроенных сетевого адаптера и звукового кодека
В Storage Configuration собраны настройки встроенного в SB контроллера SATA. Также в этом подменю можно сконфигурировать RAID-массив. Доступны режимы 0, 1, 5, 10 и Rapid Storage.
Подменю Super IO Configuration и ACPI Configuration в комментариях не нуждаются.

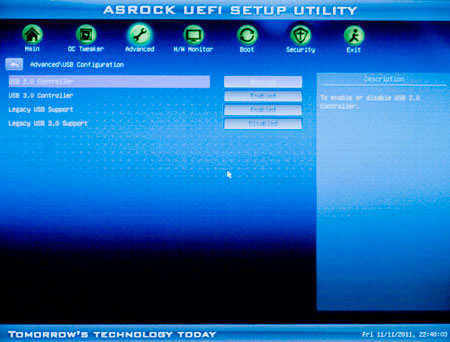

В USB Configuration настраивается работа USB-разъемов второй и третьей версии. Всего четыре пункта – отчего бы их не вынести в подменю SB Configuration?
Раздел H/W Monitor позволяет настроить режим работы двух вентиляторов – процессорного и корпусного, а также получить информацию об основных температурах и напряжениях.
Наполнение последних двух разделов – Security и Boot – оставлено без изменений.
реклама
Температурный режим, разгон
На H67M-ITX/HT установлен всего один радиатор, да и тот закрыт декоративной пластиной. В режиме покоя (загруженная ОС, отсутствие какой-либо активности) силовые элементы PWM CPU прогревались до 35-37 градусов Цельсия, а радиатор на чипсете – до 44 градусов, процессор прогревался до 48 градусов (с низкопрофильной системой охлаждения Ice Hammer IH-1200 ).
Под нагрузкой (LinX, двадцать проходов, объем доступной оперативки 2 Гбайта) процессор разогрелся до 68 градусов, силовые элементы преобразователя – до 58 и 63 градусов (MOSFETы и дроссели соответственно). Результаты неплохие, особенно если принять во внимание скромные размеры СО на CPU и отсутствие какого-либо охлаждения компонентов PWM.
Возможностей для разгона процессора немного – увеличение множителя ядра до 38, и все. Но пороговая частота для стендового 2600K составила 3600 МГц. Порадовала вкладка Overclocking в фирменной утилите AXTU:
Для того чтобы применить выставленные настройки, надо перезагрузить систему. Тогда зачем, спрашивается, нужна утилита, если введение настроек в силу сопровождается перезагрузкой? Но польза от неё все-таки есть – можно мониторить температуры и напряжения, а также изменять настройки регулятора оборотов вентилятора без перезагрузки.
Заключение
ASRock H67M-ITX/HT неплохо подходит для построения компактной рабочей станции или медиацентра. Не перегревается, не глючит даже на прошивке по умолчанию (судя по всему, довольно древней; однако ж более свежие релизы никаких существенных изменений в плане функционала не приобрели), укомплектована пультом. Минусы – не слишком удачная разводка, отчего владельцу придется либо долго подбирать систему охлаждения, либо модифицировать имеющуюся, либо довольствоваться боксовым кулером. Также не мешало бы «допилить» BIOS, в первую очередь убрать мелкие, но жутко раздражающие тормоза.
К плюсам можно отнести и относительно невысокую цену – 4500 рублей в московской рознице.
