Система охлаждения

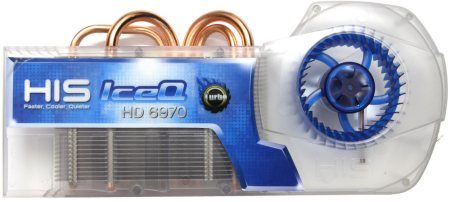

Это опять турбина. Но несколько других габаритов и с другой конструкцией теплоотводящего радиатора, но - обо всём по порядку. Кожух очень большой, и сильно выходит вверх за габариты печатной платы.
Таким образом, есть вероятность, что в каком-то корпусе может не закрыться боковая крышка.

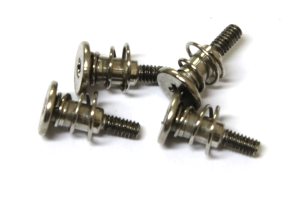

Снимается вся конструкция путём откручивания четырёх подпружиненных винтов сзади.
реклама

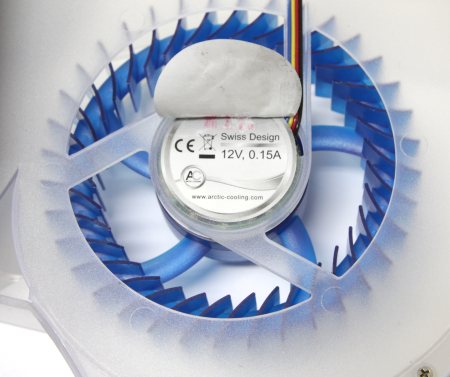

Может показаться, что всё это очень тяжёлое и одного лишь крепления недостаточно, однако, наоборот, кулер лёгкий и крепится очень надёжно. Как можно видеть, изготовлен он из полупрозрачного пластика и состоит из двух частей. Первая – лицевая, служит как бы каркасом, к который с обратной стороны маленькими винтиками крепится вторая составляющая и сам радиатор. Под черным кружком, наклеенным на турбину, можно встретить очень интересную информацию.

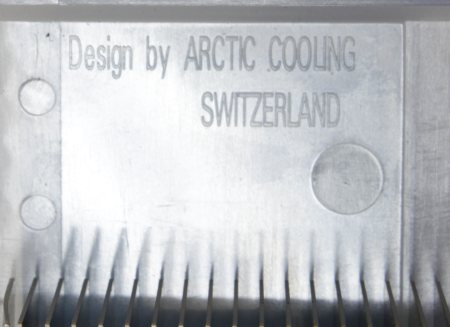

Оказывается, к изготовлению и разработке дизайна данного устройства охлаждения приложила руку небезызвестная компания Arctic Cooling. Ещё одно упоминание об этом можно найти на конце пластикового кожуха.

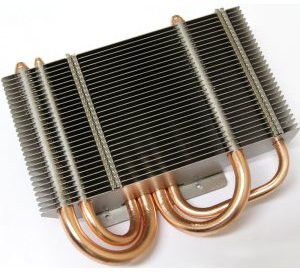

Радиатор составной, сложной конструкции с четырьмя тепловыми трубками.

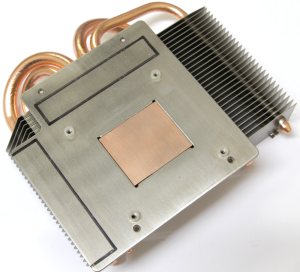

Медный теплосъёмник окружён алюминиевой пластинкой, на которую наклеены термопрокладки для контакта с микросхемами памяти. К основанию припаяны четыре тепловые трубки: две тонкие и две толстые. Они пронизывают тонкие алюминиевые рёбра, образующие радиатор, через который идёт поток воздуха от турбины. Расстояние между пластинками немаленькое, что должно положительно отразиться на шумовых характеристиках.

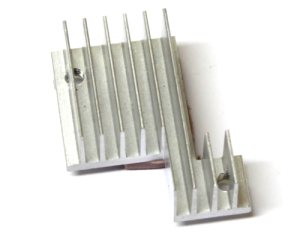

Вдобавок мосфетные сборки накрыты небольшим алюминиевым радиатором.
реклама
Ещё один расположен ближе к верху и позволяет отводить тепло от микросхемы Volterra VT262BWF.

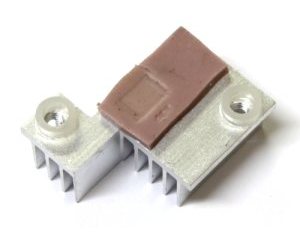

Оба снабжены термопрокладками и крепятся каждый двумя винтами без пружинок.
Тестовая конфигурация
Тестирование видеокарты проводилось на следующей конфигурации:
- Материнская плата: ASUS P6T Deluxe, версия BIOS 2101;
- Процессор: Intel Core i7 920 D0 @ 4000 МГц (20x200 МГц);
- Кулер: Noctua NH-U12P SE1366;
- Термоинтерфейс: Arctic Cooling MX-2;
- Память: Patriot PSD34G13332 3х4 Гбайт @ 1600 МГц 9-9-9-24-1Т;
- Видеокарта: HIS 6970 IceQ Turbo 2 Гбайт (900/5600 МГц (GPU/память)), драйвер Catalyst 11.8;
- Жёсткий диск: Intel 320 Series 120 Гбайт + WD20EARX на Intel ICH10R;
- Блок питания: Chieftec CFT-1200G-DF, 1200 Вт.
Всё устанавливалось в корпус Cooler Master Centurion 590 с открытой боковой крышкой. Дополнительные вентиляторы отключены.
Разгон, тепловой режим, шум
Карта HIS 6970 IceQ Turbo 2 Гбайт уже изначально разогнана производителем, о чём можно догадаться по приставке Turbo. Частота графического процессора составляет 900 МГц, а памяти типа GDDR5 целых 5600 МГц. При этом система питания несколько упрощена, на мой взгляд, относительно эталона. Получается, что поднятые частоты - фактически предел карты. В моем случае их удалось увеличить на 20 МГц и 100 МГц соответственно для GPU и памяти. Не привело к улучшению результатов и увеличение напряжения на видеоядре. Даже нет смысла проводить тесты с таким разгоном, поскольку разрыв будет минимален.
Может быть, мне просто попался неудачный экземпляр, ведь разгон - дело исключительно индивидуальное для каждого конкретного образца.

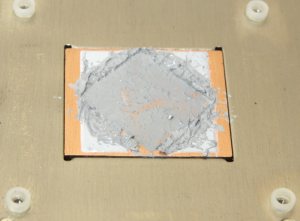

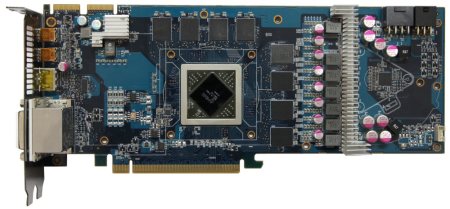

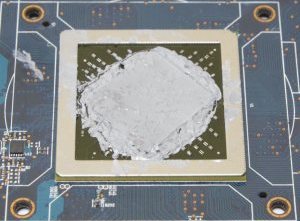

Ну а как обстоят дела с тепловыми характеристиками? Поначалу я был несколько обескуражен большой температурой (около 90°C) и вылетами из тестовых приложений. И речь уже шла о замене тестового экземпляра, но в процессе демонтажа системы охлаждения для последующего фотографирования платы обнаружилась вот такая картина.
Термоинтерфейс намазан очень толстым слоем и, скорее всего, был перекос, либо образовался пузырь или же просто толстый слой плохо проводил тепло. Сейчас уже сложно сказать, но после смены термоинтерфейса ситуация разительно изменилась.
реклама

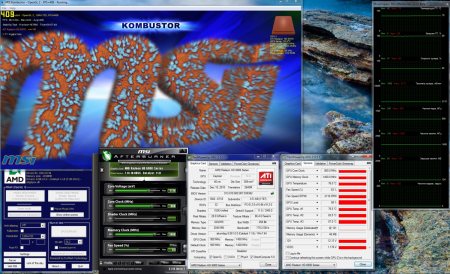

Что можно видеть? 73°C при 100% нагрузке – это неплохие показатели. Я вспоминаю 88-90°C на картах эталонного дизайна, но всё же это не 24°C разницы, упоминаемых на коробке.
Теперь разберёмся с шумом. По скринам выше ясно, что при 100% нагрузке турбина раскручивается только до 60%, что соответствует 1955 об/мин. Для сравнения – «референс» показывает в данной дисциплине 40% и около 2450 об/мин соответственно. Однако субъективно стоковая турбина работает тише. Но произведём замеры шума и взглянем на цифры. Для этих целей использовался Becool BC-8922. Были остановлены все вентиляторы в системе, включая процессорный и оба в блоке питания. Прибор лежал неподвижно на твёрдой поверхности вблизи карты ~ 1 см.
Простой | нагрузка
Включите JavaScript, чтобы видеть графики
Понятно, что в простое карту практически неслышно, а вот в нагрузке уже появляется небольшой шум. При этом звук не свистящий, а более низкий.
Результаты тестов
Участники:
- AMD Radeon HD 6970 2 Гбайт (880/5500);
- HIS 6970 IceQ Turbo 2 Гбайт (900/5600).
3DMark 2001 SE
Включите JavaScript, чтобы видеть графики
3DMark 06
Включите JavaScript, чтобы видеть графики
3DMark Vantage
Включите JavaScript, чтобы видеть графики
Extreme, Overall Score, Marks
Включите JavaScript, чтобы видеть графики
3DMark 2011
Включите JavaScript, чтобы видеть графики
Extreme, Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Unigine Нeaven Вenchmark 2.1
Настройки теста:
- DirectX 11;
- Shaders – high;
- Tessellation – normal;
- Anisotropy – 4;
- AA – off.
Min | Avg | Max
1680х1050
Включите JavaScript, чтобы видеть графики
1920х1200
Включите JavaScript, чтобы видеть графики
S.T.A.L.K.E.R. Зов Припяти
Настройки теста:
- DirectX 11;
- Установки – высокие;
- Тест – SunShafts.
Min | Avg | Max
1680х1050
Включите JavaScript, чтобы видеть графики
1920х1200
Включите JavaScript, чтобы видеть графики
Metro 2033
Настройки теста:
- DirectX 11;
- Качество – high;
- Сглаживание – AAA;
- Фильтрация текстур – AF4X.
Min | Avg | Max
1680х1050
Включите JavaScript, чтобы видеть графики
1920х1200
Включите JavaScript, чтобы видеть графики
DIRT 3
Настройки теста:
- Все настройки – high;
- Multisampling – off.
Min | Avg
1680х1050
Включите JavaScript, чтобы видеть графики
1920х1200
Включите JavaScript, чтобы видеть графики
