Обзор и тестирование видеокарты HIS 6970 IceQ Turbo

16 октября 2011, воскресенье 03:00

Оглавление

Вступление

На рынке видеоадаптеров сейчас наблюдается затишье. Все войны давно позади, тесты пройдены, уровень производительности понятен и гиганты этой отрасли готовятся к очередному витку гонки. Подобное положение вещей не устраивает производителей. Они должны реализовывать товар любыми средствами независимо от штиля на рынке.

Самое заманчивое и перспективное решение – это предложить покупателю эксклюзивный продукт или модель с улучшенными характеристиками. Иногда для этого приходится кардинально менять референсную печатную плату и систему охлаждения, что в свою очередь требует серьезных инвестиций, которые впоследствии должны окупиться и принести прибыль.

Как можно видеть, задача сия не из лёгких, поэтому существует и более простой способ - замена системы охлаждения, сопряжённая с увеличением тактовых частот и использованием референсного дизайна печатной платы. Вроде бы в выигрыше все: потребитель, получающий разогнанную с завода плату с улучшенной СО за те же деньги, и сумевший привлечь его производитель.

Один из крупных партнёров компании AMD, фирма HIS уже длительное время предлагает покупателям видеоадаптеры с улучшенной СО, которые объединены в целую серию с названием IceQ. И вот в тестовой лаборатории overclockers.ru побывал топовый экземпляр из этого семейства – HIS 6970 IceQ Turbo 2 Гбайт.

400x325  155 KB

Это штатно разогнанный видеоускоритель на базе графического ядра Cayman. Он оборудован фирменной системой охлаждения и по замыслам производителя должен не только снизить шум, но и охладить пыл видеопроцессора.





Упаковка и комплектация

Коробка небольших размеров выполнена в холодных тонах.

237x450  27 KB. Big one: 527x1000  110 KB

Холодом веет уже от одного изображения. В самом верху можно обнаружить логотип производителя, а по соседству с ним вставка с эмблемой DIRT 3 – продолжения легендарного гоночного симулятора. Ещё неподалёку есть интересное сообщение о том, что температуру удалось снизить на 23 градуса, но не уточняется при каких условиях. Ниже - вставка в виде горящего колеса с надписью Turbo по центру. Это сигнализирует о том, что упаковка скрывает не просто рядовую карту, а с увеличенными относительно базовых частотами.

По центру коробки видна эмблема IceQ. Внизу расположены несколько логотипов и наименование модели. На обороте упаковки размещены несколько вставок с описаниями преимуществ данной платы.

240x450  34 KB. Big one: 533x1000  141 KB

Производитель пытается объяснить здесь ключевые особенности своего изделия и выделить на фоне конкурирующих решений. Настало время заглянуть внутрь.

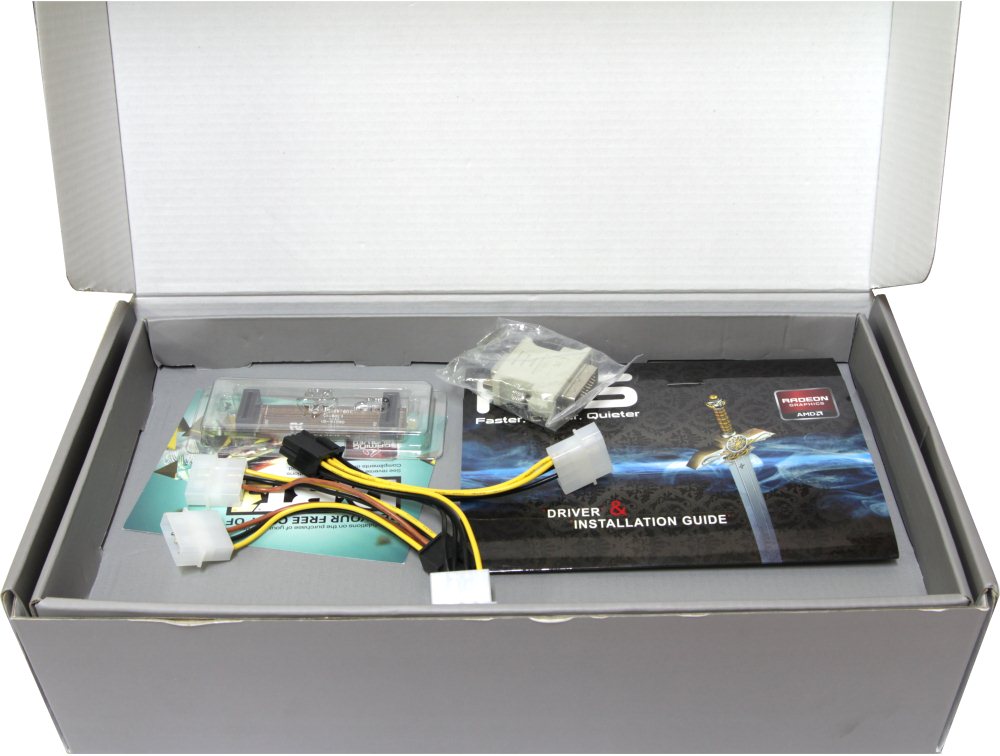

Внутри прячется ещё одна коробка серого цвета. Открыв её, можно обнаружить картонный лоток, в котором уложены информационные носители и аксессуары.

450x340  24 KB. Big one: 1000x756  90 KB

Под ним находится прозрачный пластиковый контейнер с крышкой. В нём размещается сама плата на подложке из вспененного полиэтилена.





450x306  20 KB. Big one: 1000x679  73 KB

Среди информационных носителей можно обнаружить купон на игру DIRT 3 и следующий конвертик.

300x158  12 KB. Big one: 1000x528  87 KB 300x158  11 KB. Big one: 1000x511  70 KB

Теперь обратим взор на аксессуары:

450x290  21 KB

  • Мостик CrossFire;
  • Переходник PCI-e 6pin – 2xMolex;
  • Переходник PCI-e 8pin – 2xMolex;
  • Переходник DVI – D-Sub.

Иными словами, производитель позаботился о том, чтобы снабдить покупателя всем необходимым для установки и подключения карты.

Дизайн PCB и система питания

В длину карта HIS 6970 IceQ Turbo 2 Гбайт не уступает своему эталонному аналогу. Что же получает потребитель? «Референс» или особенный дизайн?

300x162  12 KB. Big one: 1000x539  82 KB 300x162  16 KB. Big one: 1000x522  127 KB





Текстолит синего цвета, а до сих пор мне попадались платы только красного и тёмно-коричневого.

300x137  16 KB. Big one: 1000x457  113 KB 300x137  14 KB. Big one: 1000x419  114 KB

Но это не совсем эталонный дизайн, а скорее вариация на его тему.

450x207  28 KB. Big one: 1000x461  188 KB

Главное отличие кроется в правой части, где находится система питания. В качестве ШИМ-контроллера здесь используется микросхема CHiL CHL8228G.

450x359  56 KB. Big one: 1000x798  193 KB

Несмотря на то, что контроллер поддерживает 6+2 фазы, одна, предназначенная для памяти, не распаяна.

450x244  44 KB. Big one: 1000x543  172 KB

Мосфетные сборки типа DrMOS представлены микросхемами производства Texas Instrument TI 59901M, которые встречались на более бюджетных картах.

450x233  31 KB





Ещё одна фаза вверху слева так же, как и на «референсах», представлена контроллером Volterra VT262BWF с дросселем Coiltronic 1005R1.

450x392  49 KB. Big one: 1000x870  169 KB

Память объёмом 2 Гбайта реализована восемью микросхемами GDDR5 Hynix H5GQ2H24MRF.

300x253  18 KB

Она расположена Г-образно относительно графического процессора. А вот и он сам – Cayman, ставший основой AMD Radeon HD 6970.

450x448  40 KB

Огромный кристалл защищён металлической рамкой по периметру текстолитной подложки.

Питание на карту подаётся посредством двух разъёмов PCI-E шести- и восьмиштырьковых. Переходники на обычные Molex поставляются в комплекте.

На задней панели разместились следующие видеовыходы:

450x153  16 KB

  • Два разъёма DVI;
  • Один HDMI;
  • Два mini Display Port.

Напомню, что в комплекте только один переходник DVI - D-Sub. Кроме того, есть прорези для выхода горячего воздуха за пределы корпуса, в точности как на эталонной карте.
