Система питания

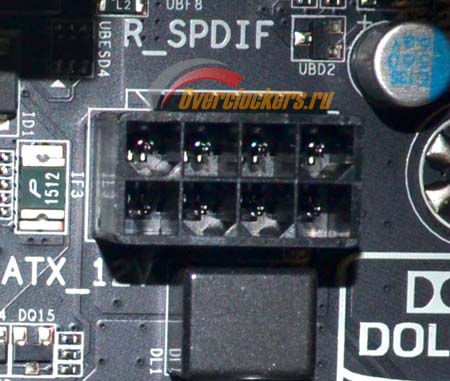

Система питания процессора запитывается с одного ATX 8-pin разъёма:
О возможности работы с 4pin штекером не говорится, но в случае использования какого-либо мало потребляющего процессора проблем возникнуть не должно.

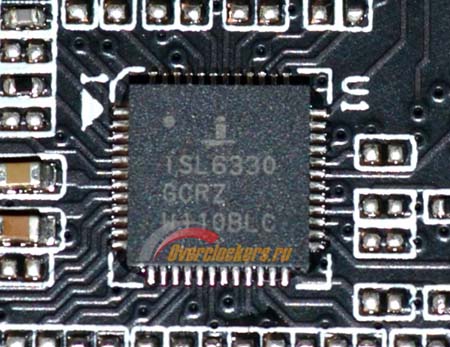

За питание CPU отвечает контроллер Intersil ISL6330:
Найти какой-либо документации по данному контроллеру не удалось, но, судя по всему, конфигурацию 8+2 (восемь для процессора и две для CPU_NB, заявленные производителем) он обеспечить не в состоянии. На это указывает наличие пяти удвоителей фаз с маркировкой 617C. На деле, это Intersil ISL6617.
реклама

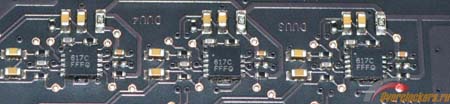

Три из них находятся с обратной стороны печатной платы:

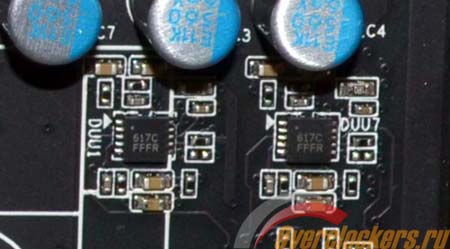

Оставшиеся два размещены на лицевой стороне печатной платы:
Вместо привычной схемы с цепями MOSFET на данной материнской плате применена технология DrMOS, когда функции двух транзисторов и драйвера заключены в одной микросхеме.

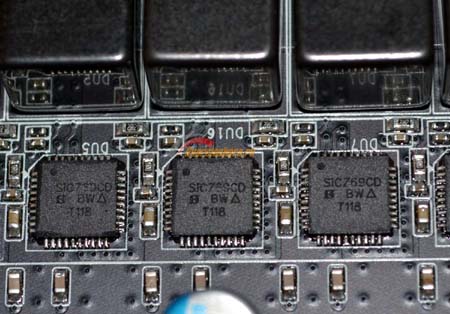

В качестве DrMOS микросхем используются SiC769CD:
Если верить документации на данные микросхемы, то получается, что каждая фаза питания способна отдать до 35 А тока. В сумме для схемы 8+2 получается недурная цифра…
реклама

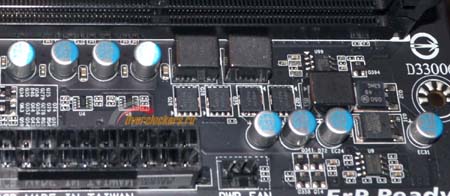

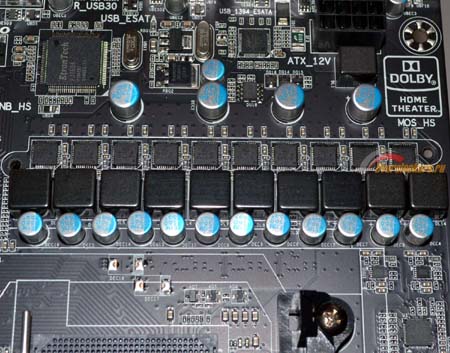

Общий вид преобразователя питания:
Выглядит сильно. Ну, а как проявит себя в работе – об этом в разделе статьи, посвященном разгону.

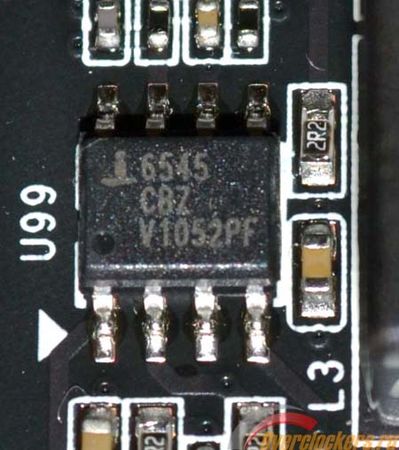

Конвертер питания памяти однофазный, построен на контроллере Intersil ISL6545 :
Общий вид преобразователя питания:
Для питания памяти такого преобразователя должно хватить.
Технические характеристики
|
- AMD AM3+ FX processors - AMD AM3 Phenom™ II processors/ AMD Athlon™ II processors |
Системная шина, частота | HT, 5200 MT/s |
Системная логика | AMD 990FX + SB950 |
Поддерживаемая оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066\1333\1600\1866\2000 (разгон) МГц |
Слоты расширения | 2 - PCIe 2.0 x16 2 - PCIe 2.0 x8 2 - PCIe 2.0 x4 1 - PCI |
Поддержка Multi-GPU | SLI и CrossFireX в конфигурациях до четырёх видеокарт |
Поддержка SATA/RAID | AMD SB950: 6 x SATA 6Gb/s; Поддержка RAID 0, 1, 5, 10; Marvell 88SE9172: 2 x SATA 6Gb/s; Поддержка RAID 0 и RAID 1 |
Поддержка eSATA | Есть, 2 x eSATA 6Gb/s (Marvell 88SE9172) |
Поддержка FDD и IDE | Нет |
Сеть | Realtek RTL8111E Gigabit Ethernet |
Аудио | Realtek ALC889 - 8 канальный HD аудиокодек |
USB 2.0 | 14x USB 2.0 (SB950) |
USB 3.0 | 4x USB 3.0 (2 x Etron EJ168A) |
IEEE-1394 | 2 (VIA VT6308) |
Системный мониторинг | ITE IT8720F |
Питание материнской платы | 1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x PCIe power connector (разъём питания SATA) |
Разъемы задней панели | 1 x PS/2 Клавиатура/мышь 2x SPDIF – Коаксиальный+оптический аудио выход 2 x USB 3.0; 7 x USB 2.0; 1 x eSATA3, совмещённый с USB 2.0 портом; 1 x eSATA3; 1 x RJ45; 1 x IEEE 1394; 6 x 3,5 мм Jack. |
Фирменные технологии | Support for @BIOS Support for Q-Flash Support for Xpress BIOS Rescue Support for Download Center Support for Xpress Install Support for Xpress Recovery2 Support for EasyTune Support for Easy Energy Saver Support for Smart Recovery Support for Auto Green Support for ON/OFF Charge Support for Cloud OC Support for 3TB+ Unlock Support for Q-Share |
Размеры, мм | 305 x 263 |
Форм-фактор | ATX. |
Возможности BIOS Setup

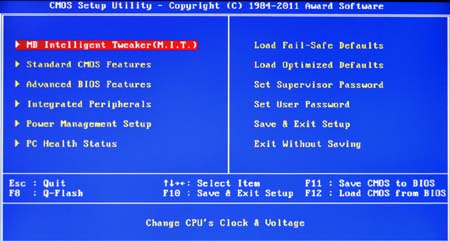

Новомодным UEFI материнская плата не оснащена, используется старый добрый BIOS Award:
Собственно, при заходе в BIOS открывается список доступных разделов/меню, это:
- MB Intelligent Tweaker (M.I.T.) – раздел, посвященный настройкам разгона, будет подробно рассмотрен ниже;
- Standard CMOS Features – раздел, в котором можно выставить дату/время, а также посмотреть список подключенных SATA устройств;
- Advanced BIOS Features – раздел с дополнительными настройками системы, будет рассмотрен ниже;
- Integrated Peripherals – раздел, посвящённый конфигурированию периферийных устройств/контроллеров;
- Power Management Setup – раздел, посвященный настройкам ACPI и настройкам связанным с включением системы;
- PC Health Status – раздел, посвященный системному мониторингу;
- Load Fail-Safe Defaults – сброс настроек BIOS’а на штатные безопасные значения;
- Load Optimized Defaults – сброс настроек BIOS’а на штатные значения;
- Set Supervisor/user Password – установка паролей на вход в BIOS и на старт системы;
- Save & Exit Setup – выход из BIOS с сохранением настроек;
- Exit Without Saving – выход из BIOS без сохранения настроек;

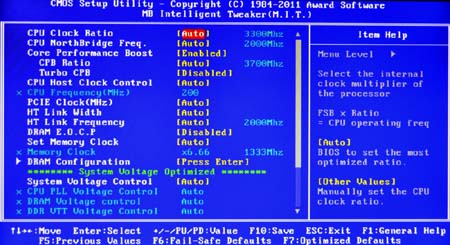

Для начала остановимся подробнее на разделе MB Intelligent Tweaker, в котором сосредоточены необходимые для разгона системы настройки.
реклама
По сравнению со предыдущими материнскими платами Gigabyte особых изменений в списке доступных настроек не видно, организация меню аналогична.
Можно выставить коэффициент умножения процессора в диапазоне от 5 до 35 с шагом 0.5 (разумеется, если процессор относится к серии Black Edition), для процессоров на ядре Thuban доступны меню для управления технологией AMD Turbo Core. Хотя с учётом того, что при активации Turbo Core напряжение процессора поднимается на 0.125 В – лучше при разгоне данную технологию отключать. Там же можно выставить частоту системной шины в диапазоне от 200 до 500 и задать множители для CPU NB и HT (от 1 до 10 с обычными процессорами и от 1 до 13 с Black Edition).
В строке Memory Clock задается множитель для частоты памяти из значений X4/ X5.33/ X6.66/ x8 – штатно, это значения для DDR3-800/ DDR3-1066/ DDR3-1333/ DDR3-1600. После его выбора итоговая частота памяти будет показана чуть правее строки с выбранным значением.

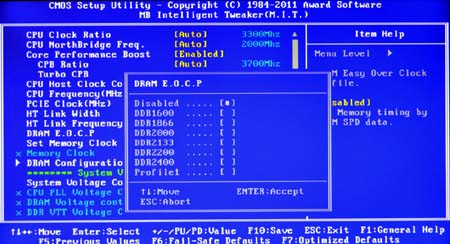

Есть интересная строка меню, не встречающаяся на материнских платах Gigabyte ранее – «DRAM E.O.C.P (Easy Over Clock Profile)»:

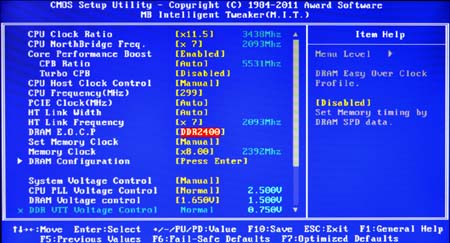

В данном меню предоставляется список профилей разгона оперативной памяти, с доступными вплоть до DDR3-2400 частотами. Таких множителей у текущих процессоров AMD нет, поэтому материнская плата тут занимается «самодеятельностью» с частотой шины и множителями процессора/CPU_NB/HT. К примеру, для DDR3-2400 выставились следующие настройки:
Попытка похвальная, частоты процессора/CPU_NB/HT установлены недалеко от штатных значений, для оперативной памяти выставлено напряжение питания 1.65 В. Но, разумеется, частота работы памяти 2400 МГц процессорам AM3 неподвластна, стартовать Gigabyte 990FXA-UD7 не смогла.

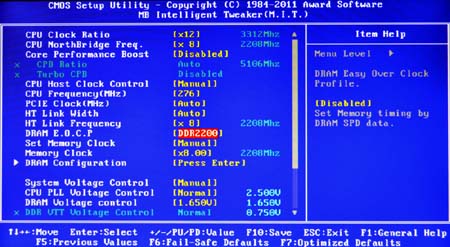

А вот настройки для 2200 МГц:
С ними материнская плата даже прошла POST-загрузку, но говорить о стабильной работе при такой частоте не приходится.

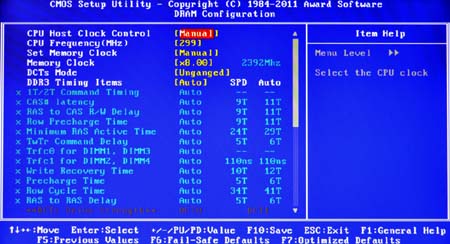

Основные настройки оперативной памяти сосредоточены в меню DRAM Configuration:
Тут продублированы меню для установки множителя памяти и частоты системной шины, также можно переключить режим работы контроллера памяти в режим Ganged или Unganged.
Список доступных для изменения таймингов памяти, в порядке их расположения в меню BIOS’а:
|
|
|
1T/2T Command Timing |
|
|
CAS# Latency |
|
|
RAS to CAS R/W Delay |
|
|
Row Precharge Time |
|
|
Minimum RAS Active Time |
|
|
TwTr Command Delay |
|
|
Trfc0 for DIMM1, DIMM3 |
|
|
Trfc1 for DIMM2, DIMM4 |
|
|
Write Recovery Time |
|
|
Precharge Time |
|
|
Row Cycle Time |
|
|
RAS to RAS Delay |
|
|
Есть всё, что нужно для нормального разгона, диапазоны задержек достаточны. Удобно, что вместе с выставляемым пунктом приводятся значения, прописанные в SPD модулей памяти, и те, которые материнская плата ставит для режима Auto. Это даёт некую точку отсчёта при подборе оптимальных настроек.
Дополнительно доступны следующие настройки памяти:
|
|
ProcOdt (ohms) |
|
DQS Drive Strength |
|
Data Drive Strength |
|
MEMCLK Drive Strength |
|
Addr/Cmd Drive Strength |
|
CS/ODT Drive Strength |
|
CKE Drive Strength |
|
Addr/Cmd Setup Time |
|
Addr/Cmd Fine Delay |
|
CS/ODT Setup Time |
|
CS/ODT Fine Delay |
|
CKE Setup Time |
|
CKE Fine Delay |
|
Channel Interleaving |
|
Bank Interleaving |
|
DQS Training Control |
|
CKE Power Down Mode |
|
Memclock tri-starting |
|
Настроек обилие, энтузиастам они могут и пригодиться при тонкой настройке системы. Но в большинстве случаев хватит и автонастроек.

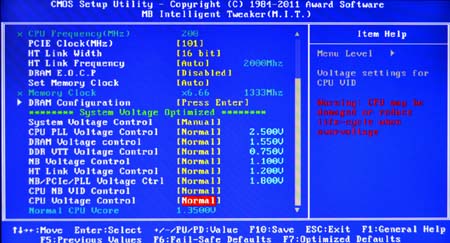

Ладно, вернёмся в меню MB Intelligent Tweaker и рассмотрим список доступных для изменения напряжений:
Таблица со списком доступных для изменения напряжений, в порядке их расположения в меню BIOS’а:
|
|
|
|
CPU PLL Voltage Control |
|
|
|
DRAM Voltage |
|
|
|
DDR VTT Voltage Control |
|
|
|
NB Voltage Control |
|
|
|
HT Link Voltage Control |
|
|
|
NB/PCIe/PLL Voltage Ctrl |
|
|
|
CPU NB VID Control |
|
|
|
CPU Voltage Control |
|
|
|
Данный список содержит всё, что может потребоваться при разгоне, да и диапазон доступных значений вполне достаточен для любых требований. Но всё же есть нюансы.
Во-первых, включение AMD Turbo Core увеличит Normal CPU Vcore на 0.125 В, и, соответственно, итоговое напряжение будет высчитываться уже относительно нового значения. Во-вторых, при корректировке напряжения питания памяти пропадает возможность изменять DDR VTT Voltage, непонятно, для чего тогда этот пункт меню существует. Ну и, в-третьих, как и ранее на материнских платах Gigabyte, для напряжений CPU NB и CPU vCore используется слишком большой шаг – аж 0.025 В, чего при тонкой настройке системы может быть мало. Да, даже из-под Windows в AMD OverDrive можно выставлять напряжение питания процессора с шагом 0.0125 В, а в BIOS’е материнской платы – нельзя.

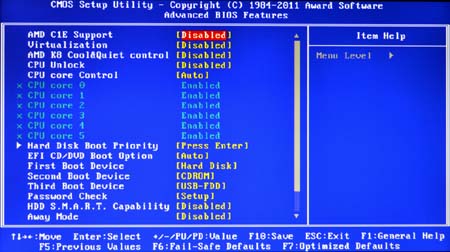

Часть необходимых для разгона настроек сосредоточена в меню Advanced BIOS Features:
Тут сконцентрированы настройки энергосбережения, которые при разгоне следует отключить, а еще в данном меню можно активировать функцию CPU Unlock, способствующую разблокировке неактивных ядер у «обрезанных» процессоров. Помимо всего прочего, можно выборочно отключить активные ядра процессора.
Если в главном меню BIOS’а нажать F11 – откроется меню сохранения профилей настроек:
Можно сохранить до восьми профилей разгона, а также позволяется их запись на внешние носители информации (NTFS не поддерживается). Удобная штука для обмена профилями между пользователями.
Меню загрузки ранее сохраненных профилей разгона открывается по нажатию F12.

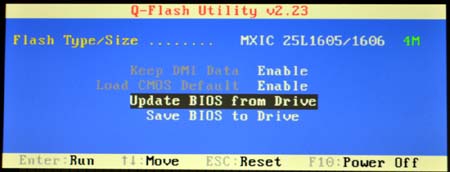

При нажатии в меню BIOS’а клавиши F8 откроется утилита Q-Flash, позволяющая сохранить текущую версию «прошивки» на внешний носитель, либо перепрошить её с внешнего носителя. NTFS по-прежнему не поддерживается.
Перечислять остальные меню - пустая трата времени, ибо для оверклокера они практически не представляют интереса. Кому интересно, ниже приложена видеозапись «похода» по всем меню BIOS (включая те, что были подробно описаны выше):
В целом, за исключением достаточно крупного шага при установке напряжений питания процессора и CPU_NB придраться к BIOS’у материнской платы особенно не за что. Единственное «но» - это все же BIOS в его привычном виде, а не новомодный ныне UEFI, с которым работать, как правило, удобнее.
