Энергопотребление и технология Lucid VIRTU
Технология VIRTU, разработанная компанией LucidLogix, позволяет совместно использовать встроенное графическое ядро процессоров Intel поколения Sandy Bridge и возможности дискретной видеокарты. Она работает по принципу динамического переключения Video Renderer на программном уровне (DirectX). Драйвер перехватывает запросы к видеоподсистеме, затем определяет программу, от которой они исходят, и, в зависимости от её наличия в списке, перенаправляет их к той или иной видеоподсистеме. Из недостатков можно отметить отсутствие прямого доступа к неосновной видеосистеме и поддержки OpenGL.

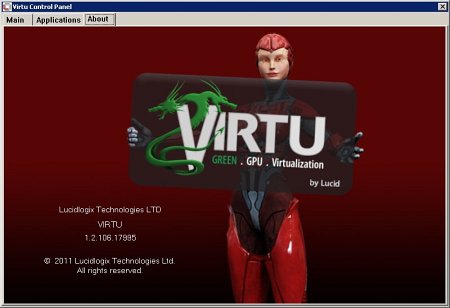

В BIOS материнской платы можно выбрать один из двух режимов работы технологии VIRTU – i-Mode или d-Mode. После этого нужно установить драйвер Lucid VIRTU. Для тестирования использовалась версия 1.2.106.17995:

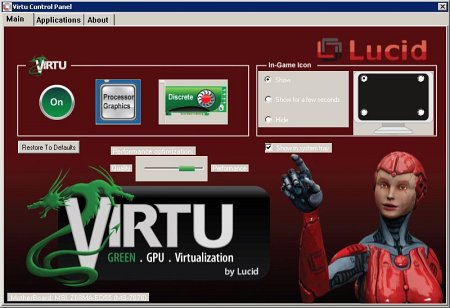

В настройках драйвера можно включать и отключать использование технологии, установить баланс между качеством и производительностью и управлять показом логотипа Lucid на время активации технологии:

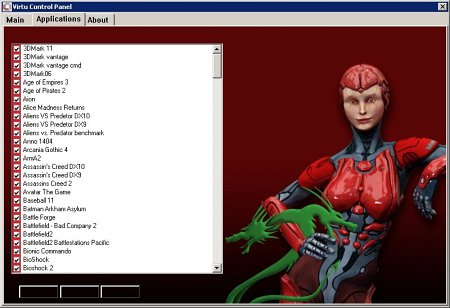

В режиме i-Mode монитор подключается к разъему на материнской плате. Для 2D-режима (в том числе при просмотре фильмов) будет использовано встроенное графическое ядро, а для игр и бенчмарков – возможности дискретной видеокарты. Список 3D-приложений постоянно пополняется, но при необходимости его можно отредактировать самостоятельно в настройках драйвера Lucid VIRTU:
реклама

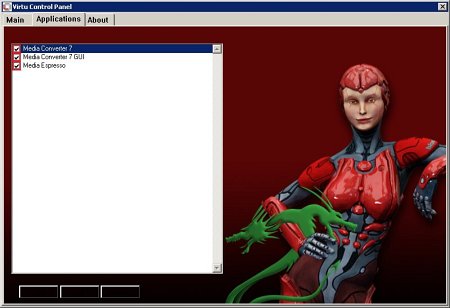

В режиме d-Mode монитор подключается к дискретной видеокарте. В этом случае последняя является основной, к ней есть прямой доступ (можно разгонять), а встроенное графическое ядро по умолчанию используется только при работе программ для кодирования видео с поддержкой технологии Intel Quick Sync. На данный момент их список ограничен всего двумя – CyberLink MediaEspresso 6.5 и ArcSoft MediaConverter 7:
Для измерения уровня энергопотребления компьютера (без учета монитора) был использован тарификатор электроэнергии PEREL Tools E305EMG. Помимо исследования эффективности технология Lucid VIRTU, планировалось также провести сравнение энергопотребления в разных режимах работы системы питания процессора, чтобы проверить работу технологии динамического управления фазами Active Phase Switching. Но по каким-то причинам опция CPU Phase Control в BIOS оказалась неработоспособной на данной материнской плате. Независимо от установленного режима, всегда использовались все шесть фаз по напряжению Vcore.
Измерения были проведены в четырех режимах работы видеоподсистемы:
- Использование только интегрированного графического ядра Intel GMA HD 3000;
- Использование технологии Lucid VIRTU в режиме I-Mode;
- Использование технологии Lucid VIRTU в режиме D-Mode;
- Использование только дискретной видеокарты Radeon HD 6970.
В каждом из них энергопотребление измерялось в семи состояниях, отличающихся уровнем нагрузки:
- Режим простоя в BIOS Setup;
- Режим простоя при загруженной операционной системе;
- Просмотр Blu-Ray диска в Windows Media Player 12.0;
- Прохождение бенчмарка 3DMark Vantage (Performance Preset, Game Test 1);
- Нагрузка на видеоподсистему программой FurMark;
- Нагрузка на процессор программой LinX;
- Одновременная нагрузка на процессор и видеоподсистему программой OCCT (тест PSU).
На время тестирования процессор, встроенное графическое ядро и дискретная видеокарта работали на номинальных частотах и напряжениях. Технологии Hyper Threading и Intel Turbo Boost были включены, а C1E и C-State отключены. В операционной системе был установлен план электропитания «Высокая производительность».
Результаты измерения энергопотребления приведены в таблице:
реклама
|
|
|
|
|
BIOS Idle |
|
|
|
|
Windows Idle |
|
|
|
|
Windows Media Player 12.0 |
|
|
|
|
3DMark Vantage |
|
|
|
|
FurMark |
|
|
|
|
LinX |
|
|
|
|
OCCT PSU-test |
|
|
|
|
В режиме i-Mode разница с дискретной видеокартой заметна только во время просмотра фильмов. FurMark использует OpenGL и потому не переключался на дискретную видеокарту, а OCCT (OCCTGPU.exe) отсутствует в списке 3D-приложений драйвера Lucid.
При использовании d-Mode с точки зрения экономии электроэнергии вообще нет никакой разницы. Но и в нём можно заставить операционную систему использовать встроенное видео для просмотра фильмов. Сделать это можно тремя способами:
1. Подключаем монитор одним интерфейсом к дискретной видеокарте, а другим к порту на материнской плате. Запускаем видео и выбираем источник сигнала в настройках монитора.
2. Подключаем к дискретной видеокарте монитор, а к порту на материнской плате – другой монитор (а еще лучше – телевизор). Открываем окно с проигрывателем и переносим его на второй экран.

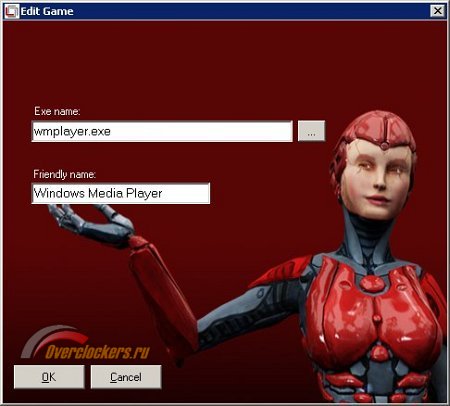

3. Добавляем программы для проигрывания видео в список драйвера Lucid. Для этого указываем на исполняемый файл:

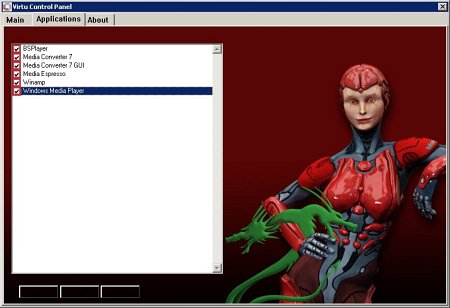

И ставим пометку в списке:
После добавления Windows Media Player в список драйвера энергопотребление компьютера во время проигрывания Blu-Ray снизилось со 146 до 123 Ватт. А в случае использования первых двух способов (два монитора или переключение портов) оно составило 113 Ватт даже без применения технологии Lucid VIRTU.
Встроенный звук
Встроенный звук материнской платы MSI Z68MA-ED55 основан на HD-Audio кодеке Realtek ALC892. Для сравнения была взята ASUS Maximus IV Extreme, на которой используется Realtek ALC889.
Линейный выход встроенной звуковой подсистемы соединялся кабелем Belsis Silver BW1562 с линейным входом дискретной карты ASUS ThunderBolt. Это карта из комплекта ASUS Rampage III Black Edition, но она может работать и на любой другой материнской плате, у которой есть слот PCI Express x1. Она совмещает в себе возможности сетевого контроллера Bigfoot Networks Killer 2100 и звуковой карты ASUS Xonar. Звуковая часть ASUS ThunderBolt основана на процессоре C-Media CM6631 и соединяется к материнской плате по внутреннему порту USB 2.0.
Тестирование проводилось с помощью программы RightMark Audio Analyzer v6.2.3.
Результаты в режиме 16 бит, 44 кГц:
|
|
|
|
||
|
|
|
|
||
(в диапазоне 40 Гц - 15 кГц), дБ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Результаты в режиме 24 бит, 48 кГц:
реклама
|
|
|
|
||
|
|
|
|
||
(в диапазоне 40 Гц - 15 кГц), дБ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
На MSI Z68MA-ED55 используется более новый кодек (ALC892 вместо ALC889), зато на ASUS Maximus IV Extreme в районе микросхемы Realtek установлено в три раза больше конденсаторов. По результатам тестирования ясно, что качество встроенной звуковой подсистемы MSI Z68MA-ED55 заметно хуже, чем у ASUS Maximus IV Extreme, но все еще остается на хорошем уровне.
Заключение
Преимущества и недостатки MSI Z68MA-ED55:
[+] Невысокая стоимость ($150).
[+] Далеко не рекордный, но все же неплохой разгон по базовой частоте (106.5 МГц из BIOS, 107.4 МГц из Windows). Хороший разгон встроенного графического ядра (1700 МГц, 1.28 B и до 2000 МГц, 1.60 B).
[+] Качественная система питания, построенная с использованием компонентов Military Class II (дроссели Super Ferrite Choke, танталовые конденсаторы Hi-c CAP, твердотельные конденсаторы Solid CAP). Шесть фаз по напряжению Vcore.
[+] Диапазоны доступных напряжений в BIOS достаточны для разгона с любым типом охлаждения. Нет необходимости делать модификации. Нет проблем с просадками или завышениями напряжений.
[+] Материнская плата поддерживается программой MSI Core Center, позволяющей без перезагрузки управлять различными напряжениями, базовой частотой и даже множителем процессора.
[+] Слабый нагрев системы питания и южного моста. Пассивной системы охлаждения из трех радиаторов достаточно, чтобы удерживать температуру в пределах нормы, даже с разгоном процессора и при использовании дискретной видеокарты.
[+] Наличие кнопок для включения и перезагрузки.
[+] Хорошее качество встроенного звука (по результатам тестирования в RightMark Audio Analyzer).
[+] Технология OC Genie II может оказаться полезной неопытным пользователям. Нажатием одной кнопки она позволяет осуществить разгон процессора с разблокированным множителем (до частоты 4200 МГц) и оперативной памяти (используя информацию из SPD/XMP).
[+] Есть поддержка IEEE 1394 и последовательного порта. Оба интерфейса уже устарели, но, возможно, кому-то еще пригодятся. Контроллер IEEE 1394 на цену материнской платы влияет незначительно, а последовательный порт вообще бесплатен, поскольку реализован за счет микросхемы Super I/O (Fintek F71889AD), которую в любом случае нужно устанавливать для поддержки системного мониторинга и управления вентиляторами.
[-] Использование для питания процессора одного 4-контактного разъёма, что ограничивает разгон CPU. Было использовано две системы охлаждения разных классов (GlacialTech F101 PMW и Thermalright Archon), но с обеими был получен один и тот же результат – всего лишь 4700 МГц при проверке в LinX. Частоты прохождения бенчмарков были примерно на 150 МГц ниже, чем на материнской плате с 8-контактным разъёмом питания.
[-] Проблемы со стабильностью при работе памяти с делителем 1:8 (частоты от 2133 МГц и выше). Невозможность работы с четырьмя модулями на микросхемах Elpida Hyper.
[-] Нижний слот PCI-E x16 всегда работает в режиме 4x, независимо от того, используется ли верхний слот PCI-E x16 или нет. Сэкономили на элементах для автоматического переключения слотов PCI-E в режим 8x/8x. А без реализации такого режима работы слотов NVIDIA не выдаст лицензию на поддержку технологии SLI материнской платой. Теоретически есть возможность самостоятельно модифицировать BIOS, добавив в него сертификат для поддержки SLI, но необходимая для этого программа (MMTool) с поддержкой Aptio (UEFI) пока отсутствует в открытом доступе, а разработчик (AMI) запрашивает за неё сумму в $7500.
[-] Ограниченная совместимость с крупногабаритными системами охлаждения. Из-за небольшого расстояния от процессорного разъема до верхнего слота PCI-Express, использование кулера с широким радиатором (например, Thermalright Archon) одновременно с дискретной видеокартой невозможно. А ближайший к сокету слот для установки модулей памяти блокирует второй вентилятор даже на СО средних размеров (GlacialTech F101 PMW). Приходится выбирать между установкой второго вентилятора и использованием модулей памяти с высокими радиаторами.
[-] Неработоспособность технологии динамического управления фазами Active Phase Switching. Система питания процессора всегда использует все шесть фаз, независимо от настройки опции CPU Phase Control в BIOS. Возможно, это особенность протестированного экземпляра материнской платы.
[-] Проблемы с BIOS. При переразгоне или установке в BIOS настроек, с которыми материнская плата не может стартовать, их приходится сбрасывать вручную. Опция OC Retry Count срабатывает крайне редко, зачастую для этого требуется более пяти попыток - вместо трёх заявленнных. Нет кнопки для сброса настроек BIOS. Есть контакты JBAT1, но перемычки для их замыкания на плате нет. Приходится использовать отвертку или вытаскивать батарейку. Нет кнопки для выбора активной микросхемы BIOS, вместо этого материнская плата сама переключается на резервную микросхему, когда не может загрузиться с основной, а затем обратно. Периодически это переключение происходит при переразгоне, даже когда содержимое BIOS не повреждено.
[-] Отсутствует индикатор POST-кодов и кнопки для управления базовой частотой (+/-).
[-] Отсутствуют слоты PCI. Большинство старых карт (TV-Tuner, звуковые, сетевые) можно заменить новыми с интерфейсом PCI Express, но не все. Например, диагностическую карту с индикатором POST-кодов заменить нечем.
С одной стороны, MSI Z68MA-ED55 немного избыточна для того, чтобы просто использовать её с номинальными частотами. Иначе, зачем было оснащать её столь развитыми возможностями для разгона, особенно такими, как разъёмы для мониторинга напряжений V-Check Point? С другой стороны, для серьезного разгона она тоже плохо подходит, из-за проблем совместимости с крупногабаритными системами охлаждения. Не спасёт её и поддержка Crossfire, которая здесь просто «для галочки».
А для экстремального разгона протестированная плата вообще не вариант. С 4-контактным разъемом питания процессора про его разгон до 6 ГГц можно забыть. Проблемы со стабильностью памяти на частотах от 2133 МГц и совместимостью с Elpida Hyper гарантируют не самые высокие результаты в бенчмарках. Самопроизвольное включение C-State помешает получению нормального скриншота. Вытаскивая в очередной раз батарейку, или наблюдая за тем, как материнская плата снова мигает, переключаясь на резервный BIOS, вы уже не будете обращать внимания на такие мелочи как двойной старт.
Все, изложенное выше, следует рассматривать как точку зрения оверклокера, привыкшего работать с материнскими платами совсем другого уровня. Но если вспомнить позиционирование MSI Z68MA-ED55 в качестве основы для построения медиацентра или HTPC, то особых претензий к ней нет. Достаточно один раз потратить время на поиск оптимальных настроек и стабильных частот для повседневного использования. В крайнем случае, всегда можно воспользоваться кнопкой OC Genie.
Выражаем благодарность:
- Компании ASUS за материнскую плату ASUS Maximus IV Extreme;
- Компании MSI за материнскую плату MSI Z68MA-ED55;
- Компании Sapphire за видеокарту Radeon HD 6950;
- Компании Antec за блок питания Antec True Power Quattro TPQ-1000.
