Обзор материнской платы MSI Z68MA-ED55 (часть 2) (страница 3)
реклама
Обе взятые для сравнения платы фиксировали частоты точно, без завышения даже на 1 МГц. Но в установке таймингов памяти были отличия.

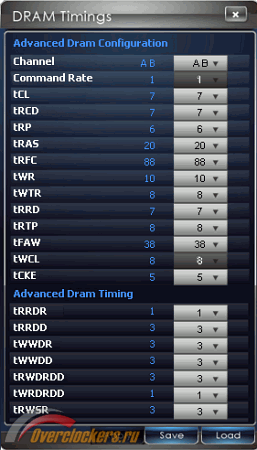

Тайминги MSI Z68MA-ED55:

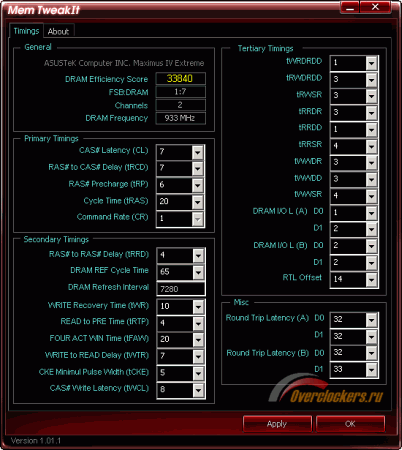

Тайминги ASUS Maximus IV Extreme:
реклама
Результаты, полученные без разгона процессора:
|
|
|
|
3DMark11 v1.0.2 – Performance – Overall |
|
|
|
3DMark11 v1.0.2 – Performance – Physics |
|
|
|
3DMark11 v1.0.2 – Performance – Combined |
|
|
|
3DMark Vantage v1.1.0 – Performance – Overall |
|
|
|
3DMark Vantage v1.1.0 – Performance – CPU |
|
|
|
3DMark 2001 SE – Overall * |
|
|
|
Cinebench R11.5 – CPU |
|
|
|
AIDA64 v1.85.1604 Beta – Memory Read, Мбайт/c |
|
|
|
AIDA64 v1.85.1604 Beta – Memory Write, Мбайт/c |
|
|
|
AIDA64 v1.85.1604 Beta – Memory Copy, Мбайт/c |
|
|
|
AIDA64 v1.85.1604 Beta – Memory Latency, ns |
|
|
|
MaxxMem v1.95 – Overall |
|
|
|
MaxxMem v1.95 – Memory Copy, Мбайт/c |
|
|
|
MaxxMem v1.95 – Memory Read, Мбайт/c |
|
|
|
MaxxMem v1.95 – Memory Write, Мбайт/c |
|
|
|
MaxxMem v1.95 – Memory Latency, ns |
|
|
|
Fritz Chess Benchmark, kNodes |
|
|
|
PiFast v4.1 |
|
|
|
SuperPi v1.5 –1M |
|
|
|
SuperPi v1.5 –8M |
|
|
|
SuperPi v1.5 –32M |
|
|
|
wPrime v1.55 – 32M |
|
|
|
wPrime v1.55 – 1024M |
|
|
|
WinRar v4.01 |
|
|
|
И с разгоном до частоты 4700 МГц:
|
|
|
|
3DMark11 v1.0.2 – Performance – Overall |
|
|
|
3DMark11 v1.0.2 – Performance – Physics |
|
|
|
3DMark11 v1.0.2 – Performance – Combined |
|
|
|
3DMark Vantage v1.1.0 – Performance – Overall |
|
|
|
3DMark Vantage v1.1.0 – Performance – CPU |
|
|
|
3DMark 2001 SE – Overall * |
|
|
|
Cinebench R11.5 – CPU |
|
|
|
AIDA64 v1.85.1604 Beta – Memory Read, Мбайт/c |
|
|
|
AIDA64 v1.85.1604 Beta – Memory Write, Мбайт/c |
|
|
|
AIDA64 v1.85.1604 Beta – Memory Copy, Мбайт/c |
|
|
|
AIDA64 v1.85.1604 Beta – Memory Latency, ns |
|
|
|
MaxxMem v1.95 – Overall |
|
|
|
MaxxMem v1.95 – Memory Copy, Мбайт/c |
|
|
|
MaxxMem v1.95 – Memory Read, Мбайт/c |
|
|
|
MaxxMem v1.95 – Memory Write, Мбайт/c |
|
|
|
MaxxMem v1.95 – Memory Latency, ns |
|
|
|
Fritz Chess Benchmark, kNodes |
|
|
|
PiFast v4.1 |
|
|
|
SuperPi v1.5 –1M |
|
|
|
SuperPi v1.5 –8M |
|
|
|
SuperPi v1.5 –32M |
|
|
|
wPrime v1.55 – 32M |
|
|
|
wPrime v1.55 – 1024M |
|
|
|
WinRar v4.01 |
|
|
|
* Для бенчмарков 3DMark 2001 SE и WinRar использовалась 32-битная Windows XP SP3, для остальных – 64-битная Windows 7 Enterprise SP1.
** Для упрощения восприятия значение заменено на противоположное по знаку.
Почти во всех бенчмарках MSI Z68MA-ED55 показала результаты хуже, чем ASUS Maximus IV Extreme. Вполне ожидаемый исход, учитывая различия в установке таймингов памяти по умолчанию и цену, отличающуюся в три раза. Но в большинстве случаев разница незначительна и не превышает одного процента. Разрыв в 3DMark 2001 SE объясняется тем, что для ASUS Maximus IV Extreme было выпущено несколько версий BIOS (в том числе использованный 1902), значительно улучшающих итоговый счёт в этом бенчмарке (до уровня материнских плат Gigabyte и EVGA), а для материнских плат MSI такое улучшение пока недоступно.
Эффективность системы охлаждения
Уровень тепловыделения материнских плат, использующих микросхемы DrMOS в системе питания и основанных на системной логике Intel, состоящей только из одного южного моста (PCH), обычно не превышает возможностей пассивной системы охлаждения.
реклама
Чтобы убедится в достаточности штатной системы охлаждения MSI Z68MA-ED55, был проведен замер температур при помощи термометра UNI-T UT-325. Датчик одной термопары устанавливался на радиатор южного моста, а второй – в середину радиатора системы питания, расположенного слева от процессорного разъема. Для лучшего теплового контакта термопар с радиаторами использовалась термопаста Arctic Silver Ceramique. Дополнительный обдув не применялся. Температура воздуха в помещении во время тестирования была равна +25°C.
Процессор охлаждался при помощи воздушного кулера GlacialTech F101 PWM, а на видеокарте был установлен Arctic Cooling Accelero Twin Turbo Pro.
Температура измерялась в двух режимах:

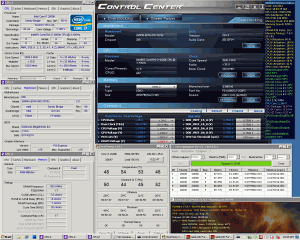

- Номинальный режим работы (3500 МГц, 1.16 В);

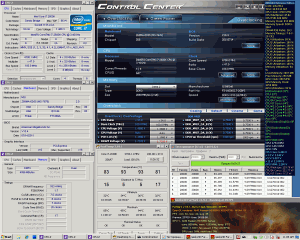

- Разгон процессора до частоты 4700 МГц с напряжением 1.49 В.

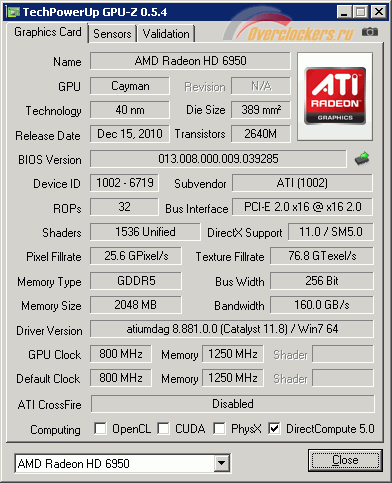

Видеокарта Radeon HD 6950 в обоих случаях работала на своих номинальных частотах и с автоматическим регулированием скорости турбины.
В каждом из двух режимов фиксировались три температуры:
- Без нагрузки (Idle);
- После десятиминутной нагрузки на процессор (LinX);
- После десятиминутной одновременной нагрузки на процессор (LinX, привязка к потокам 0-5) и видеокарту (FurMark, привязка к потокам 6-7).
Дополнительно записывалась температура с датчика на материнской плате, которую показывает BIOS и программа AIDA64.
Результаты проверки сведены в таблицу:
температуры |
|
|
||||
|
|
|
|
|
|
|
Радиатор южного моста |
|
|
|
|
|
|
Радиатор системы питания |
|
|
|
|
|
|
Датчик System Temperature |
|
|
|
|
|
|
Как и ожидалось, проблемы с охлаждением у материнской платы отсутствуют, как на номинальных частотах процессора, так и с разгоном.
