Возможности фирменного программного обеспечения
На диске с материнской платой, помимо драйверов для чипсета и различных контроллеров, поставляется набор фирменного софта. Самая полезная для оверклокеров программа в нём это MSI Core Center II.
Но сначала вкратце рассмотрим состав и возможности операционной системы MSI Winki версии 3.2.107, присутствующей на диске в виде образа и автоматически загружающейся с него при выборе в BIOS пунктов меню – Live Update или HDD Backup. Как уже упоминалось ранее, MSI Winki это не что иное, как вариант Linux Live CD со своим набором программ и конфигурацией.

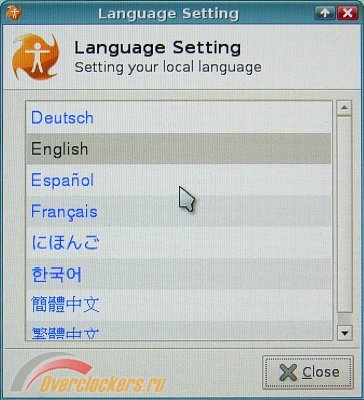

При старте системы появляется окно с выбором языка из восьми вариантов (поддержки русского нет):
Если запуск системы произведен путем выбора пунктов Live Update или HDD Backup в BIOS, то после выбора языка сразу же последует запуск соответствующей утилиты, без запуска интерфейса пользователя. Позже из них можно будет вернуться назад в систему, нажав для этого кнопку Winki.

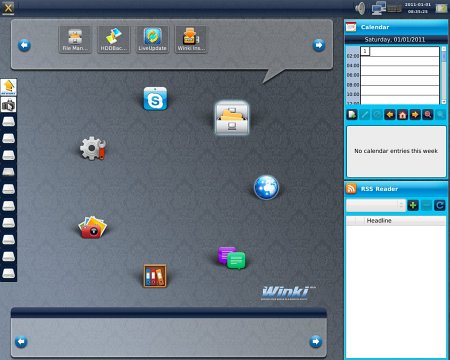

Графический интерфейс выглядит следующим образом:
реклама
Если у вас есть хоть малейший опыт работы в Linux-подобных операционных системах, то в Winki вы разберетесь сходу и без проблем. Но и в противном случае долго привыкать не придется.
С левой стороны - доступ к разделам с данными на различных носителях информации и вызов программы для снятия снимка экрана. Справа календарь и RSS Reader. В правом верхнем углу доступ к установкам звука, сети и клавиатуры. Драйвера для встроенного аудио и сетевого контроллеров установились автоматически. Доступ к локальным ресурсам заработал без каких-либо дополнительных настроек.

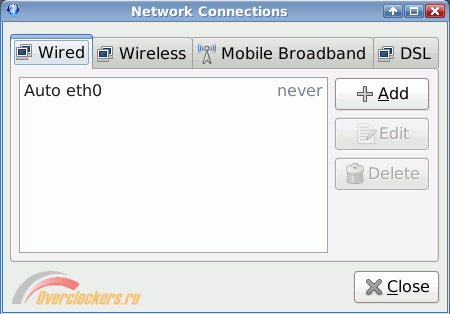

А с подключением к интернету через VPN по протоколу L2TP возникла проблема. Вероятно, его поддержка в MSI Winki отсутствует. Поэтому протестировать в полной мере MSI Live Update мне так и не удалось.
Все установленные в MSI Winki программы собраны в группы, для каждой из которой в центре рабочего стола по кругу расположены пиктограммы. При выборе группы, список входящих в нее программ отображается в верхней части экрана. В списке программ есть веб-браузер Firefox v3.5.5 (Shiretoko), клиент для IP-телефонии Skype v2.0 for Linux, клиент для обмена мгновенными сообщениями Pidgin v2.5.5, файловый менеджер Thunar v1.0.0, пакет офисных приложений Open Office v3.0.1 и программа для просмотра Document Viewer v2.26.1 (поддерживает PDF и другие форматы).
Не хватает разве что какого-нибудь проигрывателя для аудио- и видеофайлов (например, XMMS как в Knoppix). И пару игрушек, работающих в нормальном графическом режиме, вместо тех, что вызываются из BIOS в виде внешних UEFI–модулей.
Из своих собственных программ, разработанных MSI, в Winki присутствуют только Live Update и HDD Backup. Первая предназначена для обновления BIOS через интернет, а вторая - для создания резервных копий разделов на накопителях.
реклама

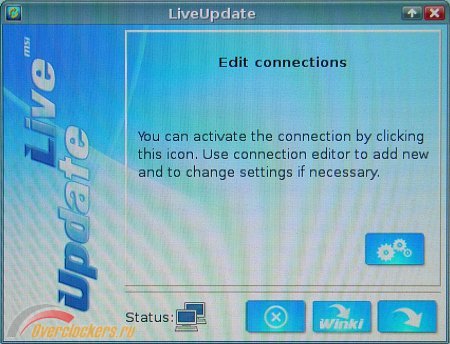

После запуска MSI Live Update предлагает проверить и в случае необходимости изменить настройки подключения к интернету:
Затем программа соединяется с сервером MSI, получает номер последней версии BIOS, сравнивает её с текущей версией у материнской платы.
Если на сервере обнаружена более новая версия – она загружается и прошивается.

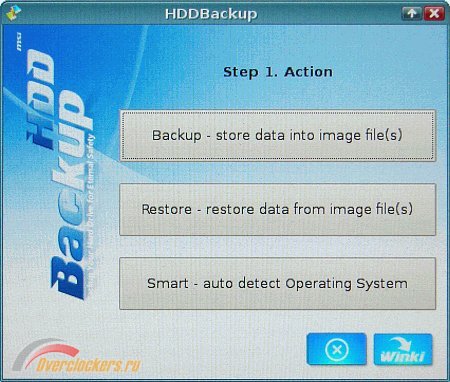

Интерфейс программы MSI HDD Backup также очень прост. Он построен в виде пошагового мастера. После запуска выбираем действие, которое необходимо выполнить – создать резервную копию раздела, восстановить раздел из резервной копии или автоматически определить разделы с установленными операционными системами.

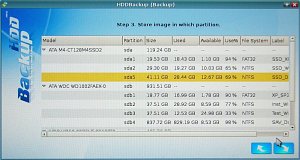

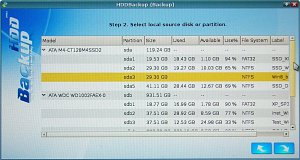

На втором и третьем шаге указываем, какой раздел будем сохранять или восстанавливать и где (будет) расположен файл с образом.

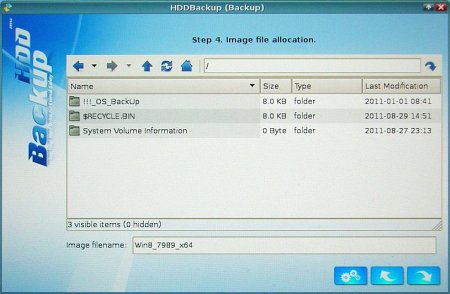

Если выбрали создание образа, четвертым шагом указываем имя для него и папку, где он будет создан.

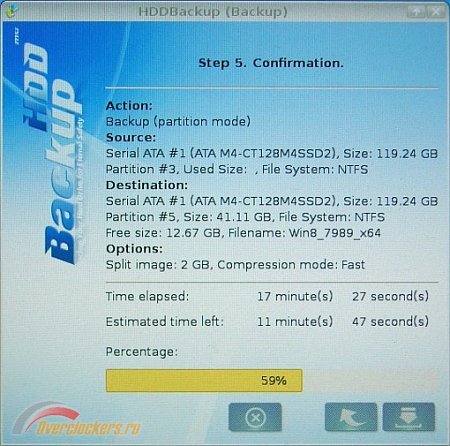

На пятом шаге проверяем указанную на предыдущих шагах информацию и при желании изменяем настройки создания образа (размер тома и уровень сжатия).
Нажимаем кнопку начала операции и ждем её завершения.
реклама
Тут есть одна особенность: если прервать работу программы до завершения уже начатой операции и выйти из программы HDD Backup, но не выходить из самой операционной системы Winki, то её выполнение все равно будет продолжаться в фоновом режиме. При этом сохраняемый или восстанавливаемый раздел заблокируется до тех пор, пока работа с ним не будет завершена. Это указывает на то, что HDD Backup всего лишь графическая оболочка, запускающая задачу. А сама задача выполняется либо стандартными средствами операционной системы, либо дополнительными программами.
Теперь рассмотрим возможности программы MSI Core Center II. Для тестирования с сайта производителя была загружена последняя версия v2.2.030. Дополнительно для работы функций управления частотами и множителями необходимо установить Intel Management Engine Interface driver.

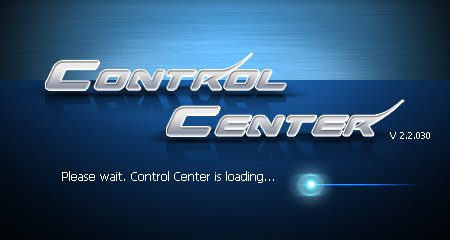

После запуска MSI Core Center II на экране появляется заставка с номером версии:
Поддержка русского языка есть только в инсталляторе, в самой программе его нет. Интерфейс программы разделяет опции на несколько разделов, переключение между которыми происходит при помощи двухуровневого меню. Первым после запуска появляется раздел Overclocking.
В отличие от утилит для разгона некоторых других производителей, MSI Core Center позволяет изменять не только базовую частоту (в интервале от 90 до 120 с шагом 0.1 МГц), но и множитель процессора (от x16 до x60). Для того чтобы новый множитель применялся без перезагрузки – заранее включите опцию Adjust CPU Ratio in OS в BIOS и установите высокие значения множителей в 1/2/3/4-Core Ratio Limit.

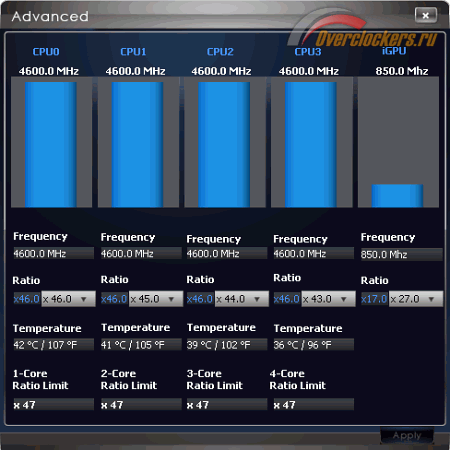

Управлять множителями можно и в окне Advanced:
Но только на всех ядрах процессора одновременно. Опции для изменения множителей на всех ядрах по отдельности присутствуют только для процессоров AMD. Дело в том, что из-за универсальности программы в ней используется единый интерфейс для разных процессоров и материнских плат. В этом же окне можно изменять множитель на встроенном графическом ядре (от x27 до x60), но он, в отличие от множителя основной частоты процессора, для применения требует обязательной перезагрузки.
Возможности по установке напряжений в MSI Core Center заметно отличаются от тех, что доступны в BIOS:
|
|
|
|
CPU Core Voltage (Vcore) |
|
|
|
GPU Voltage (CPU_GFX) |
|
|
|
PCH 1.05 Voltage |
|
|
|
DRAM Voltage (Vddr) |
|
|
|
DDR_VREF_CA_A |
|
|
|
DDR_VREF_CA_B |
|
|
|
DDR_VREF_DA_A |
|
|
|
DDR_VREF_DA_B |
|
|
|
* Напряжения DDR_VREF от 0.435 до 0.750 В устанавливается с шагом 0.005 В, а от 0.750 до 1.125 В с шагом 0.025 В).
Верхний предел напряжения на процессоре (Vcore) и встроенном графическом ядре (CPU_GFX) ограничен очень низким значением 1.35 В. А интервалы напряжений на памяти (DRAM Voltage) и южном мосту (PCH Voltage), и без того достаточно широкие – увеличены еще больше. Напряжений CPU_PLL, VCC_IO и VCC_SA нет вообще, зато не особо нужные DDR_VREF присутствуют в полном объёме.
Кнопки More в разделах Mainboard, CPU и Memory открывают окна с информацией об этих компонентах:

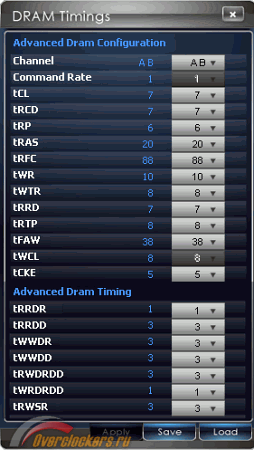

Кнопка DRAM Timing - настройки таймингов памяти:
Их набор и интервалы допустимых значений аналогичны BIOS, за исключением отсутствия в MSI Core Center тайминга Round Trip Latency (tRTL) и сокращенного с 15 до 7 максимального значения для тайминга tRRD.
Пользовательские настройки программы можно сохранять в файл кнопкой Save и загружать кнопкой Load. Но кроме них, есть и четыре предустановленных профиля, изменить которые нельзя. Они незначительно отличаются базовой частотой и набором напряжений:
|
|
|
|
|
Base сlock, МГц |
|
|
|
|
CPU Core Voltage (Vcore), B |
|
|
|
|
GPU Voltage (CPU_GFX), B |
|
|
|
|
PCH 1.05 Voltage, B |
|
|
|
|
DRAM Voltage (Vddr), B |
|
|
|
|
DDR_VREF_CA_A, B |
|
|
|
|
DDR_VREF_CA_B, B |
|
|
|
|
DDR_VREF_DA_A, B |
|
|
|
|
DDR_VREF_DA_B, B |
|
|
|
|
Изменения мизерные, но важно другое – это показывает, что MSI считает базовые частоты от 99 до 103 достаточно безопасными, чтобы применять их в профилях.

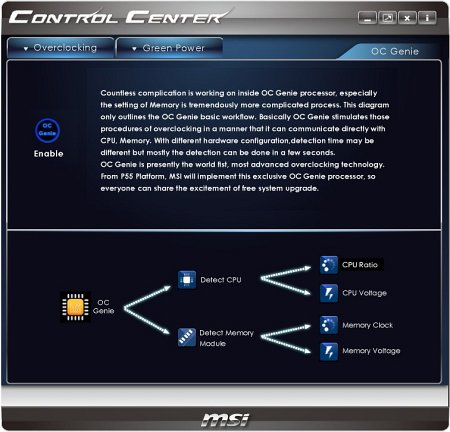

На вкладке OC Genie можно только включить одноименную технологию автоматического разгона:

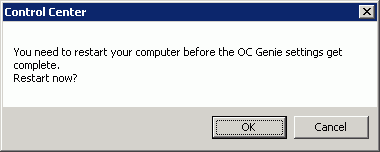

Но работать она начнет только при следующей перезагрузке:

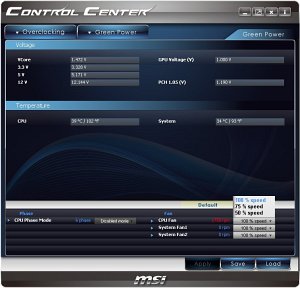

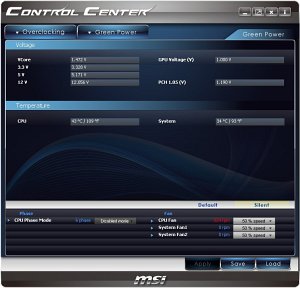

На вкладке Green Power предоставляется управление скоростью вентиляторов, подключенных к разъёмам CPU_FAN, SYS_FAN1 и SYS_FAN2 на материнской плате. Их скорость можно установить вручную на 50%, 75% или 100% или выбрать один из двух профилей. Профиль Default устанавливает скорости всех трех вентиляторов на 100%, а профиль Silent – на 50%. Здесь же реализован мониторинг напряжений на процессоре (Vcore, CPU_GFX), чипсете (PCH Voltage), линиях блока питания (+12V, +5V, +3.3V) и температур (CPU, System).
Вероятно, опция CPU Phase Mode должна переключать режимы работы системы питания процессора (Disabled, MSI APS, Intel SVID), но она всегда оставалась недоступной, независимо от того, как устанавливалась CPU Phase Control в BIOS.

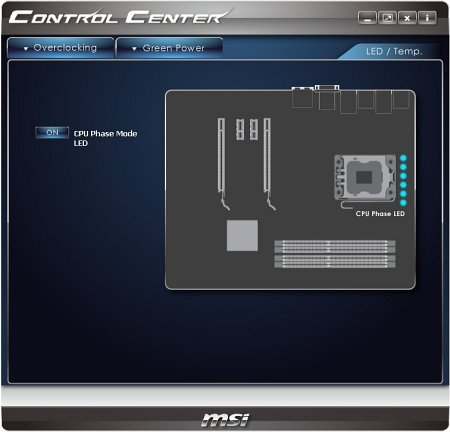

Последняя вкладка LED/Temp позволяет отключить светодиоды на материнской плате, использующиеся в качестве индикаторов активных фаз для напряжения Vcore.
Одна из кнопок в правом верхнем углу переключает окно программы в информационный режим и обратно. В нем отображается частота процессора и встроенного графического ядра, а также температура процессора.
По сути, это два разных исполняемых файла – ControlCenter.exe для обычного вида и ControlCenter_Side.exe для информационного. У обеих в интерфейсе есть возможность указать загрузку MSI Core Center при старте системы через меню в system tray. Но обе программы при этом помещают в автозагрузку ControlCenter.exe, который к тому же запускается в несвернутом виде.
В целом программа MSI Core Center II сделана очень неплохо, как по сравнению с предыдущими версиями этой же утилиты, так и при сопоставлении с аналогичными решениями конкурентов. У неё хороший набор функций, небольшой размер (как на диске, так и в оперативной памяти) и высокая скорость работы. Пользовательский интерфейс можно было бы сделать еще более удобным и компактным, разделив настройки для разгона по двум-трем вкладкам и заменив двухуровневое меню обычными вкладками. Не хватает только поддержки горячих клавиш, чтобы можно было менять профили или отдельные настройки «на лету», не выходя из игры или по ходу прохождения бенчмарков. Единственный критический недостаток, найденный в версии 2.2.030 – верхний предел в 1.35 В для напряжений на процессоре и встроенном графическом ядре.
Заключение
Поверхностный осмотр MSI Z68MA-ED55 показал, что, несмотря на малые габариты и стоимость, потенциал у данной материнской платы явно есть. Как обстоят дела с его реализацией – покажет практическая проверка, результаты которой вы скоро сможете увидеть во второй части обзора. Кроме разгона процессора, памяти, базовой частоты и встроенного графического ядра, будет проведена проверка эффективности системы охлаждения, сравнение производительности, измерение энергопотребления и тестирование встроенной звуковой подсистемы.
