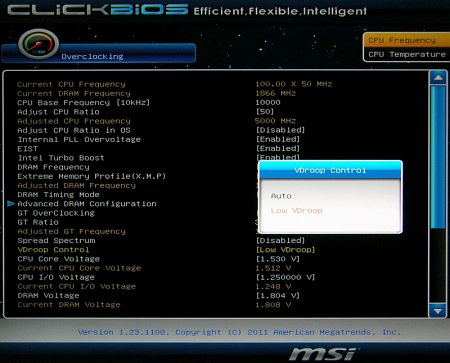

Особой разницы между этими режимами выявить не удалось. Подробности тестирования напряжений под нагрузкой – в соответствующем разделе.

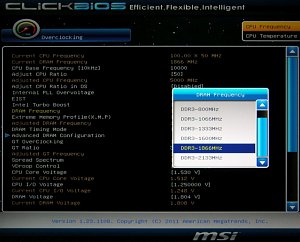

Делитель для частоты памяти может быть установлен опцией DRAM Frequency от 1:3 до 1:8, что даст частоту памяти от 800 до 2133 МГц.

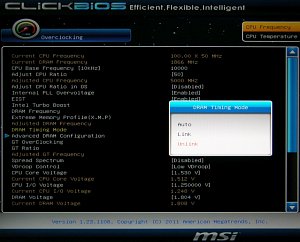

Опция DRAM Timing Mode определяет способ установки таймингов памяти – единые для обоих каналов (Link) или раздельные для каждого канала (Unlink).

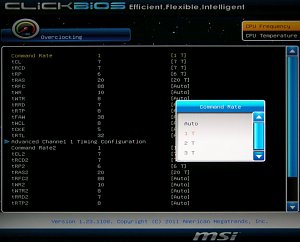

Тайминги памяти настраиваются в подразделе Advanced DRAM Configuration:
реклама
Их можно устанавливать в следующих интервалах:
|
|
|
CAS Latency (tCL) |
|
|
RAS to CAS Delay (tRCD) |
|
|
RAS Precharge (tRP) |
|
|
Cycle Time (tRAS) |
|
|
Command Rate (CMD) |
|
|
Refresh Cycle Time (tRFC) |
|
|
Write Recovery Time (tWR) |
|
|
Write to Read Delay (tWTR) |
|
|
RAS to RAS Delay (tRRD) |
|
|
Read to Precharge Time (tRTP) |
|
|
Four Act Win Time (tFAW) |
|
|
Write CAS Latency (tWCL) |
|
|
DRAM CKE Minimum pulse width (tCKE) |
|
|
Round Trip Latency (tRTL) |
|
|

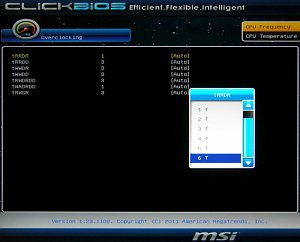

tRRDR |
|
|
tRRDD |
|
|
tWWDR |
|
|
tWWDD |
|
|
tRWDRDD |
|
|
tWRDRDD |
|
|
tRWSR |
|
|

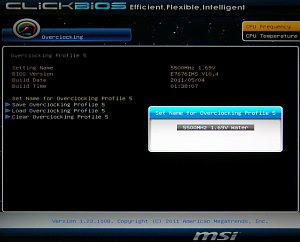

В подразделе Overclocking Profiles можно сохранить пользовательские настройки в один из шести доступных профилей. Сохраняются все настройки, а не только из раздела Overclocking. Профиль, созданный в одной версии BIOS, нельзя загрузить в другой.

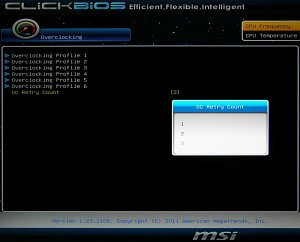

Опция OC Retry Count должна ограничивать количество попыток старта после применения новых настроек для разгона одной, двумя или тремя. Но на практике, если материнская плата не может стартовать с новыми настройками, то она будет это делать до тех пор, пока пользователь сам не сбросит BIOS.
Иногда все же случается чудо и после пятой или десятой попытки MSI Z68MA-ED55 «обнуляет» настройки, но быстрее будет сделать это сразу и самому. Тем более что во время безуспешных попыток старта на нестабильных частотах возможны различные «глюки», вроде самовольного переключения BIOS с одной микросхемы на другую. А еще пару раз удалось заметить огромную надпись «Machine Check Error» на черном экране (видеорежим был похож на текстовый 40x25).

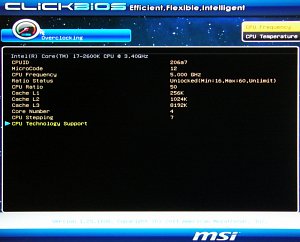

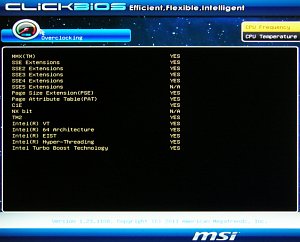

CPU Specifications –информация о процессоре, аналогичная той, что доступна по F4, но в расширенном варианте.
реклама

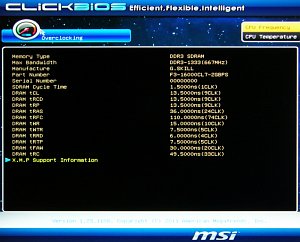

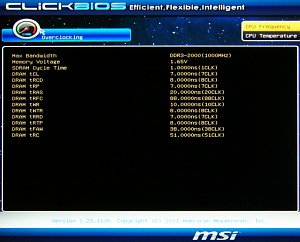

Memory-Z – информация о таймингах памяти из SPD (XMP), аналогичная той, что доступна по F5, но чуть подробнее.
Последний подраздел CPU Features содержит опции для включения или отключения различных технологий процессора (Hyper Threading, Virtualization, C1E, C-State) и настройки ограничений по питанию (Power Technology).
Active Processor Cores – выбор активных ядер процессора (от одного до четырех).
1/2/3/4-Core Ratio Limit – максимальный множитель для каждого ядра процессора, доступный для изменения из операционной системы (MSI Core Center). BIOS позволяет установить их до 255, но даже для процессоров с индексом К в значениях выше 60 смысла нет. А для разгона следует использовать опцию Adjust CPU Ratio.
Здесь для максимального разгона отключаем Overspeed Protection и ставим все четыре настройки Power Limit на максимум (255).
В четвертом разделе Games, судя по названию, должны быть игры, но при попытке захода получаем сообщение о том, что нужно вставить диск:

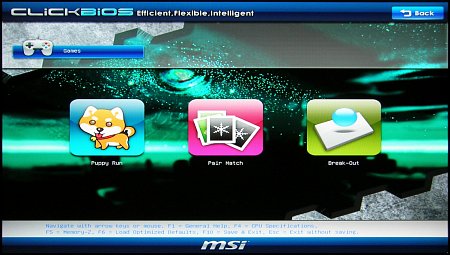

Игры находятся на том единственном диске, поставляемом в комплекте с материнской платой. Но для их запуска не придется ждать две минуты, пока загрузится MSI Winki. В отличии от Live Update и HDD Backup, эти игры написаны не под Linux. Они в формате внешних UEFI модулей, которые запускаются и работают с диска без долгих ожиданий.
Puppy run – китайский Packman:
Pair match – открываем пары карт на время:
реклама
Break out – черно-белый Arcanoid:
Последний раздел Settings из главного меню открывает доступ к меню второго уровня:

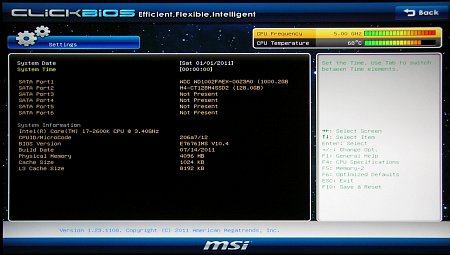

Подраздел System Status показывает список определившихся SATA-устройств, информацию о процессоре и количестве доступной памяти, а также дает возможность изменить дату и время.

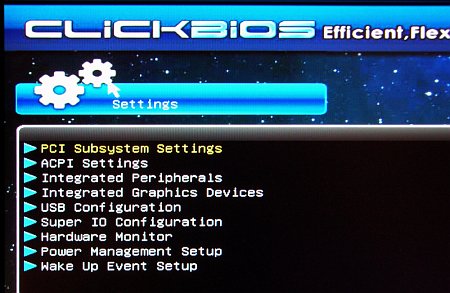

В разделе Advanced собраны настройки чипсета, встроенного в процессор графического ядра, различных интегрированных контроллеров (SATA, USB, Audio, LAN, Serial Port) и другие:

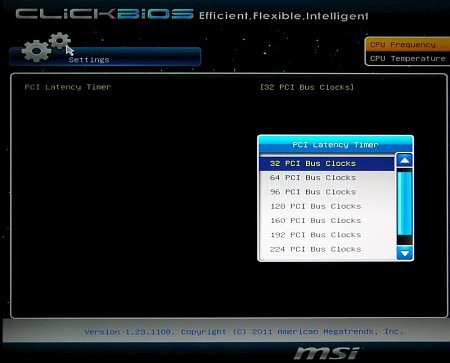

PCI Subsystem Settings:

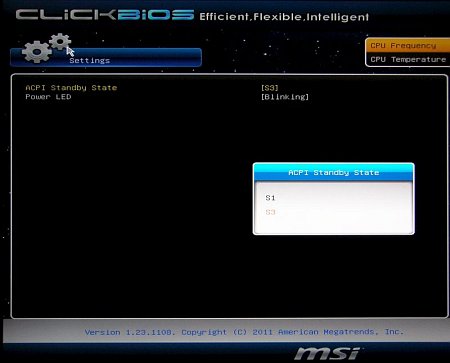

ACPI Settings:

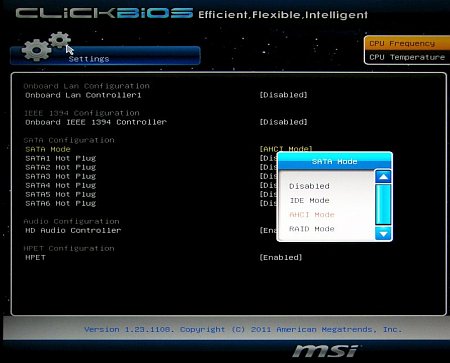

В подразделе Integrated Peripherals можно отключить встроенные контроллеры (сеть, аудио, IEEE 1394) и выбрать режим работы SATA-контроллера (IDE, AHCI, RAID):

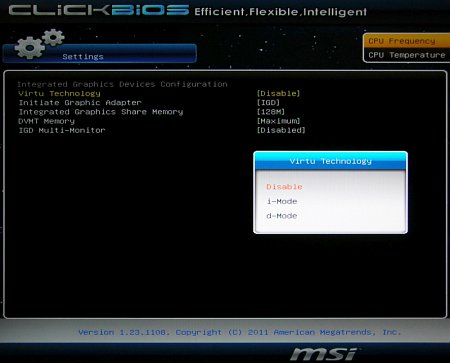

В подразделе Integrated Graphics Devices происходит выбор режима работы для технологии Lucid VIRTU и очередности инициализации использования видеосистем (сначала встроенное, затем дискретное, или наоборот). Количество оперативной памяти, резервируемой для потребностей встроенной графики, определяется опцией Integrated Graphics Share Memory (32, 64 или 128 Мбайт). Количество оперативной памяти, которое при необходимости может быть выделено динамически сверх зарезервированного предела, устанавливается опцией DVMT Memory (128, 256 Мбайт или без ограничений).

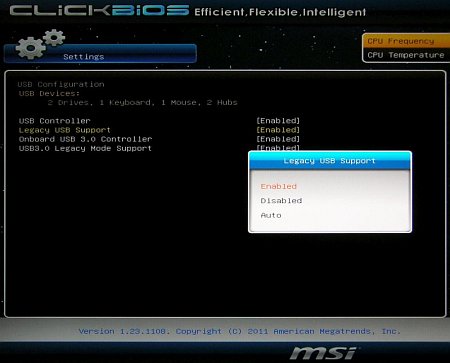

USB Configuration – настройки контроллеров USB 2.0 и USB 3.0:

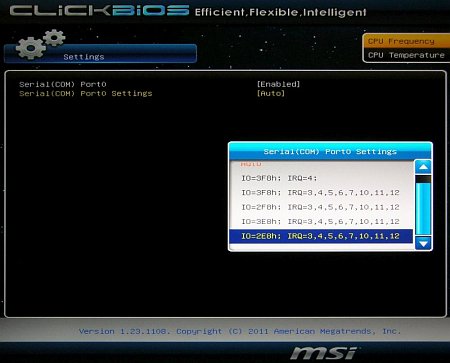

Super IO Configuration – настройки последовательного порта:
Hardware Monitor – мониторинг температуры процессора, температуры с датчика на материнской плате и скорости вращения трех вентиляторов, подключенных к разъёмам CPU_FAN, SYS_FAN1 и SYS_FAN2:
Там же, опцией CPU Fan Smart Target можно установить температуру, ниже которой вентилятор, подключенный к разъёму CPU_FAN, будет работать со скоростью, заданной в CPU Min Fan Speed. А для пары вентиляторов, подключенных к разъёмам SYS_FAN1 и SYS_FAN2 скорость можно выбрать только из трех значений – 50%, 75% или 100%.

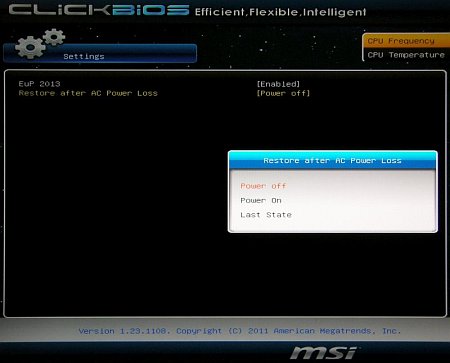

Power Management Setup:

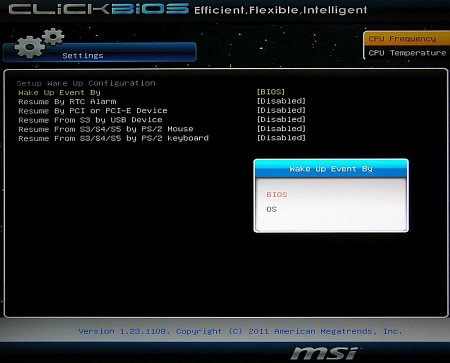

Wake Up Event Setup:
В подразделе M-Flash можно сохранить текущий BIOS в файл, прошить из файла или загрузиться, используя указанный файл без его прошивки.
Имя файла и его расположение выбрать нельзя. Поддерживается только работа с корневыми папками, и только разделы в файловой системе FAT.
Странно, что в соседнем разделе к утилите для замены заставки (Boot Screen) смогли прикрутить функцию для выбора любой папки диска, а тут нет.
В подразделе Security можно установить пароль на загрузку и/или вход в BIOS, сделать внешний накопитель ключом для использования компьютера (U-Key) и управлять функцией обнаружения вскрытия корпуса (Chassis Intrusion).
Функция Multi BIOS Auto Update определяет, будет ли автоматически обновлен BIOS в резервной микросхеме, после того как вы обновите его в основной. На мой взгляд, лучше её не включать. Иначе есть риск, что в случае неудачи материнская плата скопирует поврежденную прошивку в резервную. И тогда уже точно придется использовать паяльник и программатор.
На протестированной плате BIOS в резервной микросхеме был обновлен и без использования этой опции, сразу после того, как материнская плата во второй раз на неё самовольно переключилась. В первый раз это не получилось только потому, что отсутствие поддержки вложенных папок во встроенном прошивальщике стало неожиданностью.

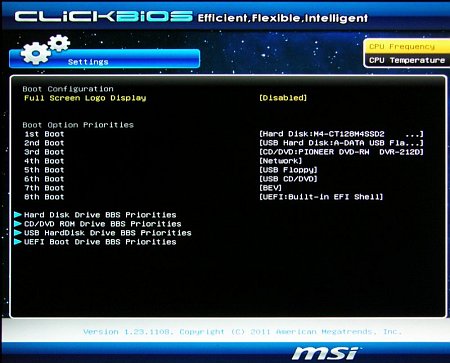

В подразделе Boot можно изменить очередность устройств для загрузки и отключить полноэкранную заставку при старте компьютера.
Но учитывая, что опции для установки задержки при старте здесь нет, то, даже отключив заставку, вы все равно не увидите диагностических сообщений, не узнаете объем определившейся памяти и текущую частоту процессора, пока не зайдете в BIOS или не загрузите операционную систему. Клавиши DEL и F11 приходится нажимать вслепую, ориентируясь только на звуковой сигнал из PC Speaker.
