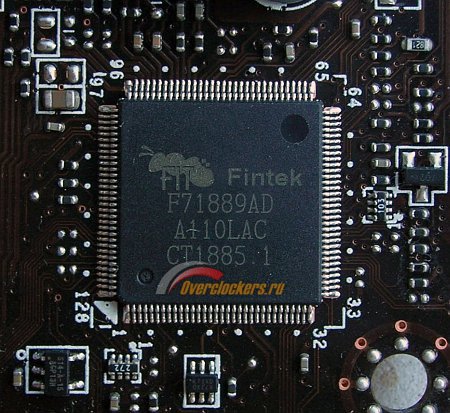

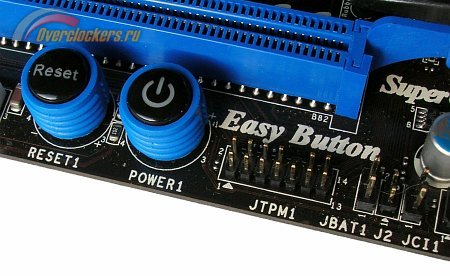

В самом низу материнской платы расположены кнопки включения и перезагрузки. По высоте эти кнопки равны стоящему рядом слоту PCI-E и если в нем будет установлена видеокарта с широкой системой охлаждения, доступ к ним может быть затруднен. Лучше бы их разместили в правом нижнем углу, рядом с SATA-портами, где как раз есть свободное место из-за отсутствующего SATA-контроллера.
Кнопки для управления базовой частотой и/или множителем процессора отсутствуют. Индикатора POST-кодов тоже нет. Нет даже кнопки для сброса настроек BIOS, вместо этого на поверхность платы выведены два контакта JBAT1, но перемычки для их замыкания нет.
Кнопка OC Genie, расположена справа от слотов памяти, она активирует одноименную технологию автоматического разгона. Рядом с ней - разъем для подключения кабелей V-Check Point, позволяющих измерять напряжения на процессоре (VCCP – Vcore, CPU_VTT – VCC_IO, CPU_GFX – встроенное графическое ядро), памяти (VCC_DDR) и южном мосту (PCH_1P05). Там же находится и PC Speaker, подающий звуковой сигнал при каждом успешном старте материнской платы.
реклама

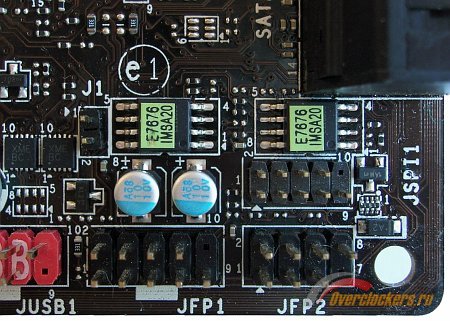

На MSI Z68MA-ED55 установлено две микросхемы BIOS, но для выбора используемой микросхемы нет ни кнопки, ни даже перемычки или просто контактов.
Одна из этих микросхем может быть только резервной и используется в случае невозможности загрузиться с основной. Переключение на резервную микросхему BIOS можно заметить по расположенному неподалеку светодиоду. После переключения он будет мигать синим цветом. По ходу тестирования были случаи, когда после очередной неудачной попытки старта материнская плата сама переключала BIOS туда и обратно. Проблема была решена обновлением прошивки в обеих микросхемах и создания в них одинаковых профилей с настройками, после чего на такие самовольные переключения можно было не обращать внимания.
Система питания

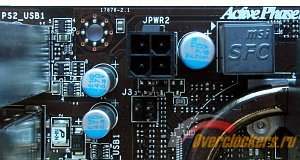

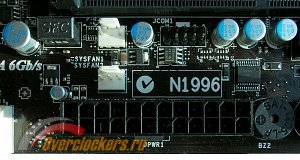

Блок питания подключается к материнской плате только через два разъёма – стандартный ATX 24-pin и один EPS-12V 4-pin для питания процессора:
Дополнительные разъемы для усиления питания карт расширения здесь не нужны, учитывая, что больше двух видеокарт на MSI Z68MA-ED55 все равно не поставить. Но 4-контактный разъём для питания процессора – это плохо. Впрочем, для умеренного разгона вполне хватит и его.

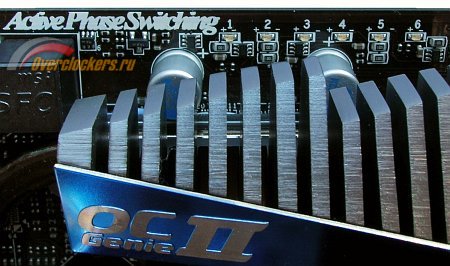

Материнская плата поддерживает технологию динамического управления фазами – Active Phase Switching. Наверху, рядом с соответствующей надписью расположены шесть светодиодных индикаторов, показывающих текущее количество задействованных фаз по напряжению на процессоре (Vcore).
реклама
Для питания процессора на MSI Z68MA-ED55 используются четыре напряжения:
- CPU_VCC Voltage (Vcore);
- CPU_GFX Voltage (напряжение на встроенном графическом ядре);
- CPU I/O Voltage (VCC_IO, оно же CPU_VTT);
- System Agent Voltage (VCC_SA).

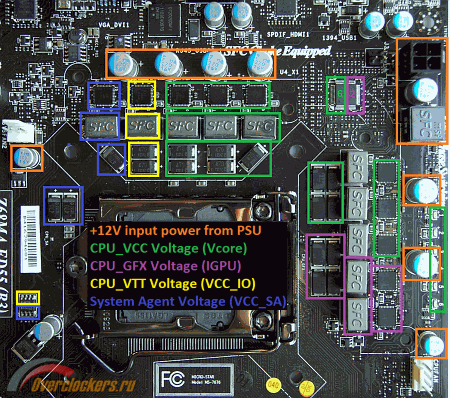

Приведу схему с расположением компонентов, ответственных за формирование этих напряжений:

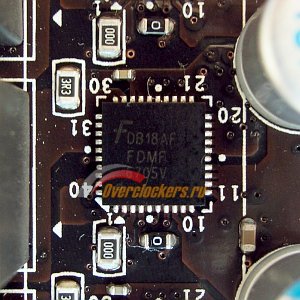

Для напряжений Vcore (шесть фаз) и CPU_GFX (две фазы) используется uPI Semiconductor uP1618 , перемаркированный как UT257, а для напряжений VCC_IO и VCC_SA – ON Semiconductor LM358. В качестве микросхем DrMOS для всех этих четырех напряжений используются Fairchild FDMF6705V.

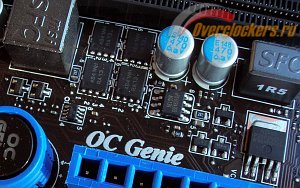

Питание памяти и южного моста однофазное, на основе контроллера uPI Semiconductor uP6103:
В целом система питания MSI Z68MA-ED55 схожа с другими материнскими платами производства MSI для процессоров поколения Sandy Bridge. Здесь тоже использованы компоненты Military Class II (дроссели Super Ferrite Choke, танталовые конденсаторы Hi-c CAP, твердотельные конденсаторы Solid CAP), микросхемы DrMOS и контроллеры напряжений производства uPI Semiconductor. Отличия в основном количественные, а качество компонент оставлено на том же уровне.
Система охлаждения

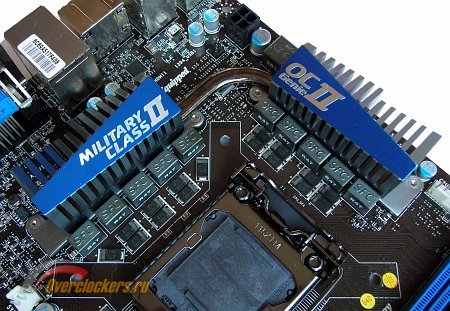

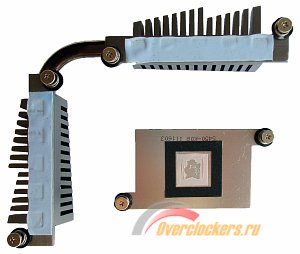

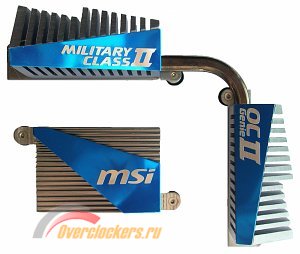

Система охлаждения MSI Z68MA-ED55 состоит из трёх алюминиевых радиаторов и одной медной тепловой трубки. Два радиатора охлаждают систему питания, они установлены на микросхемы DrMOS и соединены тепловой трубкой:

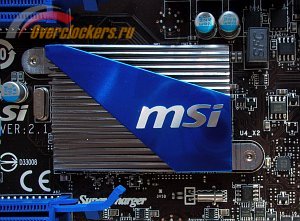

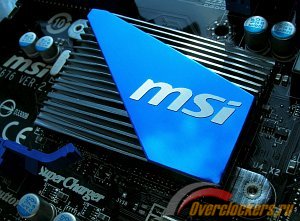

Третий радиатор установлен на южный мост Intel Z68 PCH:
Размеры радиаторов не помешают установке крупногабаритных процессорных кулеров и длинных видеокарт.
реклама
На материнскую плату система охлаждения крепится при помощи шести подпружиненных винтов. В качестве термоинтерфейса на чипсете Intel Z68 PCH применяется розовая «терможвачка». А под радиаторами, установленными на микросхемы DrMOS, используются термопрокладки.
Возможности BIOS
Все материнские платы для платформы Socket 1155 компании MSI отличаются так называемым «Click BIOS», использующим в своей основе код AMI Aptio и соответствующим спецификации UEFI. Изначально в MSI Z68MA-ED55 был прошит BIOS 10.2 , но по ходу тестирования он был обновлен до последней на тот момент версии 10.4 от 14 июля 2011 года. Из заявленных изменений самые важные в списке – улучшение совместимости с памятью и улучшение работы функции «VDroop Control».
По результатам сравнения обеих версий можно отметить, что с 10.4 материнская плата стала чаще определять невозможность старта при переразгоне и сама сбрасывать настройки, но в большинстве случаев по-прежнему необходимо замыкать контакты JBAT1 или вытаскивать батарейку. А работа памяти с использованием делителя 1:8 как была нестабильной, так и осталась. Но, скорее всего, это из-за использования модулей с микросхемами Elpida Hyper, у которых, судя по отзывам пользователей, плохая совместимость с абсолютным большинством материнских плат для платформы Socket 1155.

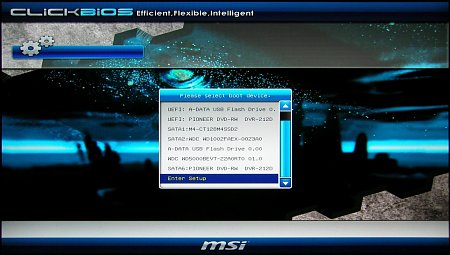

Определить удачный старт компьютера можно по сигналу, который материнская плата подает при помощи встроенного PC Speaker. После этого остается пара секунд, чтобы нажать DEL для входа в BIOS Setup или F11 для вызова меню выбора устройства для загрузки.
Из последнего также можно попасть в BIOS, выбрав пункт Enter Setup.

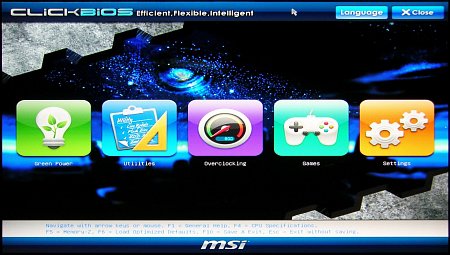

На верхних уровнях меню состоит из графических анимированных пиктограмм с тестовыми подписями под ними.

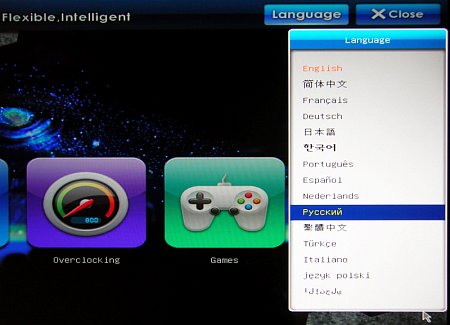

В правом верхнем углу расположена кнопка Language, позволяющая выбрать язык интерфейса из пятнадцати вариантов, среди которых присутствует русский.
Несмотря на частичную переориентацию интерфейса «под мышь», традиционное управление при помощи клавиатуры никуда не делось. Полный список поддерживаемых клавиш можно вызвать по F1:
Они доступны из любого раздела BIOS.

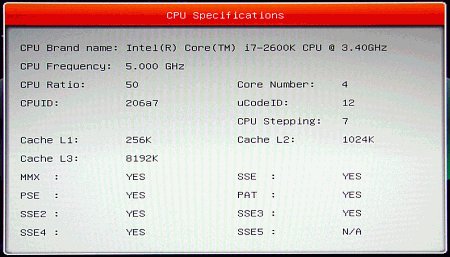

По F4 можно вызвать окно с информацией об установленном процессоре, его текущей частоте и поддерживаемых наборах команд:

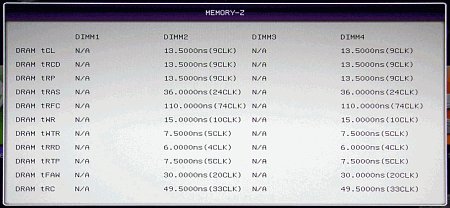

По F5 появляется окно Memory-Z c информацией о таймингах памяти из SPD:

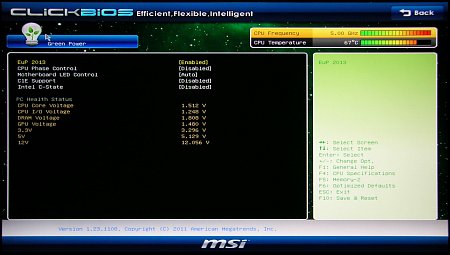

В разделе Green Power реализован мониторинг напряжений на процессоре (CPU Core Voltage, CPU I/O Voltage), памяти (DRAM Voltage), чипсете (GPU Voltage) и линиях блока питания (+3.3V, +5V, +12V):
Опция CPU Phase Control позволяет выбрать один из двух доступных вариантов управления фазами напряжения на процессоре – по спецификации Intel (Intel SVID Mode) или по собственному алгоритму MSI (APS Mode). Можно (для максимального разгона – даже нужно) и отключить автоматическое управление фазами, выбрав Disabled.
Здесь же заодно можно отключить технологии C1E и C-State у процессора. С последней из них есть довольно неприятный «баг». Иногда при установке новых настроек в BIOS материнская плата сама включает ранее выключенную технологию C-State и никак об этом не сообщает. Замечаешь это в самый неподходящий момент, когда надо сделать очередной скриншот с результатом в бенчмарке, а CPU-Z показывает сброшенный множитель.
Также в этом разделе можно отключить светодиоды на материнской плате.

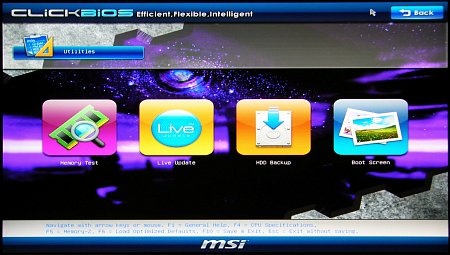

Следующий раздел – Utilities:

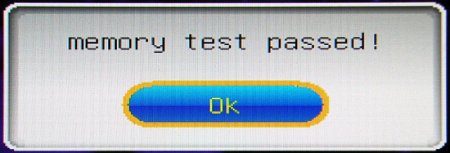

Memory Test – обычная быстрая проверка памяти, по завершению которой в случае её успешного прохождения появляется соответствующее сообщение:
Лучше бы вместо неё встроили MemTest86+, как это уже было сделано компанией DFI еще шесть лет назад.

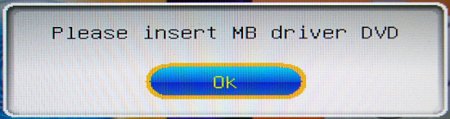

Следующие два пункта меню – Live Update и HDD Backup загружают операционную систему MSI Winki 3 (по сути это Linux Live CD со своим набором программ) с диска, идущего в комплекте с материнской платой, а в ней уже автоматически запускаются соответствующие утилиты. Они будут рассмотрены в соответствующем разделе. При отсутствии нужного диска в приводе появляется сообщение:

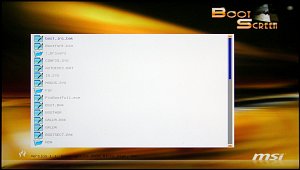

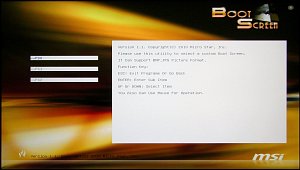

Последним пунктом идет запуск утилиты Boot Screen, не требующей диска для работы. В ней можно изменить заставку, появляющуюся при старте компьютера. Поддерживаются только разделы с файловой системой FAT и файлы в формате BMP или JPG.

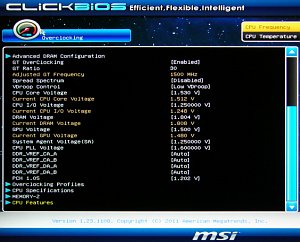

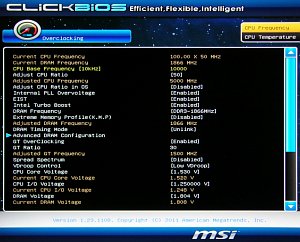

Большой раздел, в котором собраны настройки для разгона, у MSI когда-то назывался Cell Menu. Его новое имя не в пример проще – Overclocking.
CPU Base Frequency – установка базовой частоты. Допустимый интервал от 38 до 180 МГц с шагом 0.1 МГц.
Adjust CPU Ratio – установка множителя процессора. Допустимый интервал от x16 до x60 с шагом 1.
Adjust CPU Ratio in OS – определяет, можно ли будет управлять множителем процессора программно из операционной системы (например, при помощи программы MSI Core Center).
GT Overclocking – включить или отключить разгон встроенного в процессор графического ядра. Без разгона оно будет работать на частоте 850 МГц в 2D и 1350 МГц в 3D.
GT Ratio – установка множителя частоты для встроенного в процессор графического ядра. Допустимый интервал от x17 до x60 с шагом 1, что дает частоту от 850 до 3000 МГц.
Опции Internal PLL Overvoltage, Intel Turbo Boost и EIST для разгона лучше включить, а Spread Spectrum, наоборот, выключить.
Напряжения можно устанавливать в следующих пределах:
|
|
|
|
|
CPU Core Voltage (Vcore) |
|
|
|
|
CPU I/O Voltage (VCC_IO) |
|
|
|
|
System Agent Voltage (VCC_SA) |
|
|
|
|
CPU PLL Voltage |
|
|
|
|
GPU Voltage (CPU_GFX) |
|
|
|
|
DRAM Voltage (Vddr) |
|
|
|
|
DDR_VREF_CA_A |
|
|
|
|
DDR_VREF_CA_B |
|
|
|
|
DDR_VREF_DA_A |
|
|
|
|
DDR_VREF_DA_B |
|
|
|
|
PCH 1.05 Voltage |
|
|
|
|
* Номинальные напряжения Vcore, VCCSA и VCCIO могут быть разными в зависимости от установленного процессора.
** Напряжения DDR_VREF от 0.435 до 0.750 В устанавливается с шагом 0.005 В, а от 0.750 до 1.125 В с шагом 0.025 В).
Набор напряжений и их допустимых интервалов просто отличный, особенно учитывая, что это Micro-ATX плата. Он даже лучше, чем у некоторых полноразмерных решений производства MSI. Например, MSI P67A-C45 позволяет установить напряжение на процессор только до 1.50 В, чего может быть недостаточно даже для воздушного охлаждения. Плохо только, что числовые значения нельзя набрать с клавиатуры. Их необходимо выбирать из гигантского списка, что не очень удобно.
