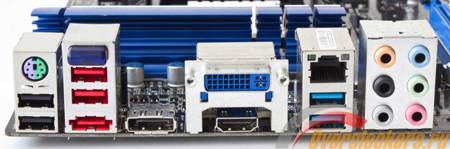

На заднюю панель материнской платы Sapphire Pure Platinum A75 выведены следующие интерфейсы:
- Один PS/2 совмещенный порт клавиатуры/мыши;
- Один порт eSATA 6 Гбит/с;
- Один порт Bluetooth;
- Один разъем Display Port 1.1a;
- Два порта USB 3.0/2.0;
- Один разъем DVI;
- Один разъем HDMI;
- Шесть входов/выходов 3.5 мм mini-jack 7.1-канального HD-аудиокодека (Line In / Line Out / MIC In/Surround Speaker Out (Rear Speaker Out) / Center / Subwoofer Speaker Out / Side Speaker Out)
- Четыре порта USB 2.0;
- Один порт RJ45.
Единственное, что меня смутило - отсутствие D-Sub разъема. Все-таки Llano – бюджетная платформа, поэтому говорить о мониторах с DVI, а тем более с HDMI и Display Port немного некорректно.

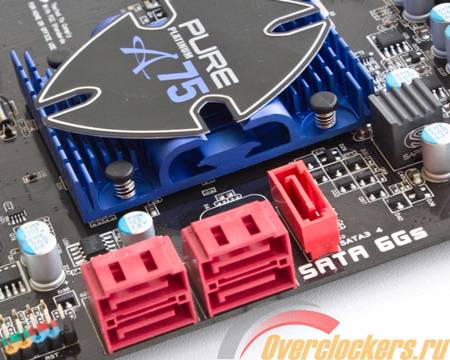

Южный мост AMD Fusion Controller Hub обеспечивает поддержку пяти разъемов SATA 6 Гбит/с. Четыре из них получили горизонтальное расположение, а один – вертикальное. Ещё один разъем SATA, а точнее eSATA 6 Гбит/с выведен на заднюю панель.
Сетевой разъем Gigabit Ethernet RJ45 реализован микросхемой Marvell с маркировкой 88E8059.
реклама

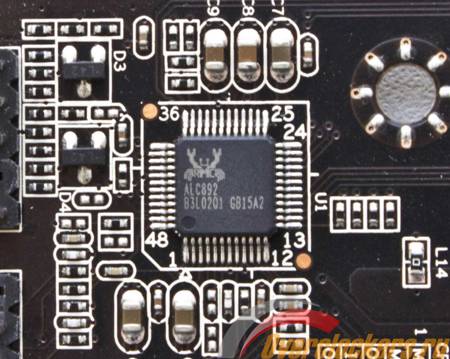

Звуковые функции материнской платы обеспечивает восьмиканальный HD-аудиокодек Realtek ALC892.

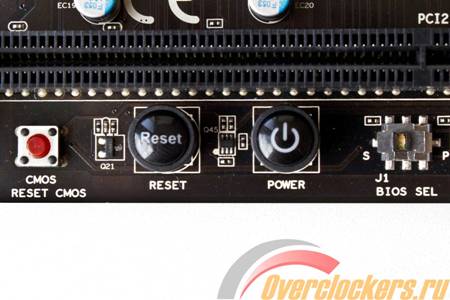

Расположенные на печатной плате кнопки (включения, перезагрузки, сброса CMOS) напоминают о том, что материнские платы Sapphire в первую очередь ориентированы на энтузиастов и оверклокеров. Справа расположен ползунок, переключающий микросхемы BIOS. Как и на большинстве современных плат, их две. Отдельно стоит похвалить производителя за выбор места для всего этого. Тенденция расположения кнопок рядом со слотами памяти потихоньку уходит, и на Sapphire они находятся на привычном для большинства оверклокеров месте – внизу платы.

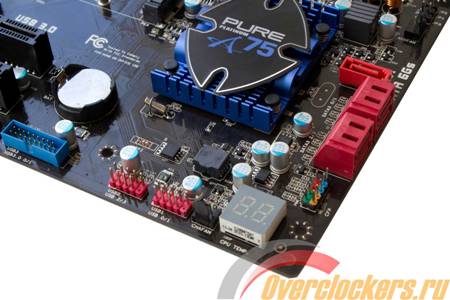

Также в правом нижнем углу PCB нашлось место индикатору POST-кодов. Во время работы в операционной системе Windows индикатор показывает температуру процессора. Включение/отключение её отображения производится в BIOS в разделе Onboard Device.
Система охлаждения
Система охлаждения на материнских платах платформы AMD Llano не предъявляет особых требований к радиаторам системы питания и южного моста. Тепловыделение элементов невысокое, поэтому каждый из производителей выбирает для себя: делать дешево, лишь бы охлаждало, или эффективно и красиво.
реклама

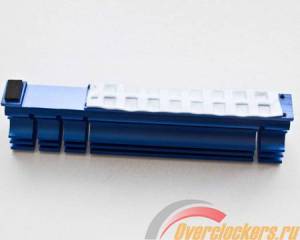

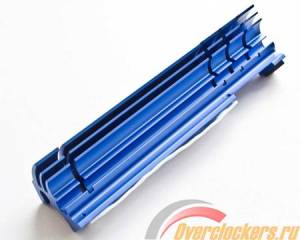

В случае с системой охлаждения Sapphire Pure Platinum A75 больше похоже на второй случай. Вроде и выглядит приятно, и с охлаждением справляется неплохо. Радиатор синего цвета с серебристой полоской охлаждает ряд мосфетов с помощью термопрокладки. Он крепится с помощью четырех подпружиненных винтов. Прижим получается достаточно сильным, о чем можно судить по отпечатку на термопрокладке. Длина радиатора несколько превышает ряд мосфетов, но, скорее всего, это сделано не с целью увеличения площади теплоотвода, а с целью придать материнской плате большую привлекательность.

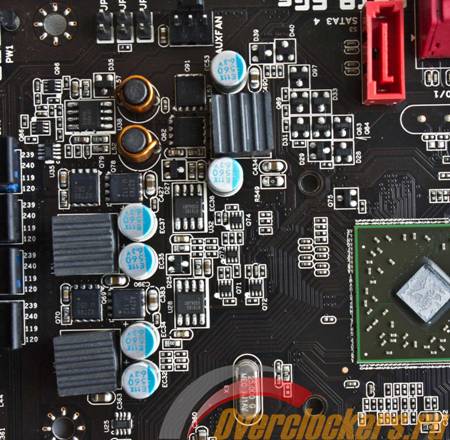

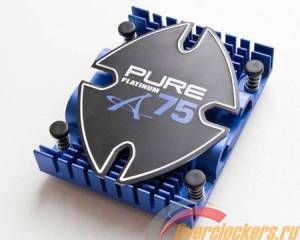

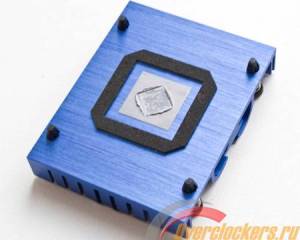

Радиатор южного моста Fusion Controller Hub ребристой формы, выполнен в синем цвете, лицевая сторона ребер скрыта под металлическим щитом, на котором изображено название материнской платы. В качестве термоинтерфейса используется закаменевшая «терможвачка» серого цвета. Во время работы радиатор остается чуть теплым и в дополнительном охлаждении не нуждается. Крепится он с помощью пластиковых подпружиненных защелок. Естественно, они не могут обеспечить максимальный прижим, но для южного моста такого прижима достаточно, тем более что используется четыре, а не два, как в большинстве случаев, крепления.
Система питания

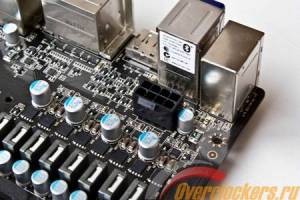

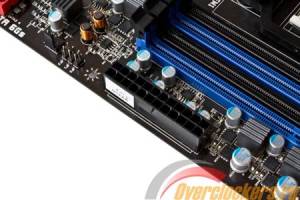

Питание на плату обеспечивается разъемами 24-pin и 8-pin:
Платформа AMD Llano не предъявляет высоких требований к системе питания. В большинстве материнских плат используется четыре фазы питания CPU, по одной фазе питания для контроллера памяти, встроенного графического процессора, а также южного моста Fusion Hub Controller, ещё две фазы отводятся для оперативной памяти.

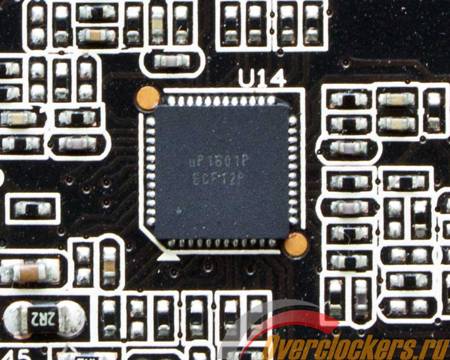

В случае с Sapphire Pure Platinum A75 система питания выглядит несколько доработанной. За питание самого процессора отвечает контроллер uPI Semiconductor Inc. с маркировкой uP1601P, работающей по схеме 4+2 фазы.
Но из-за используемых удвоителей uP1956 на процессор отводится восемь виртуальных фаз.

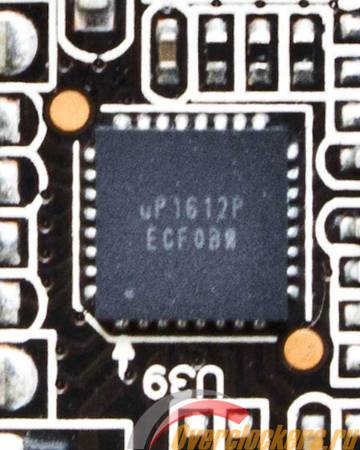

За питание оперативной памяти отвечает трехфазный контроллер uP1612P:

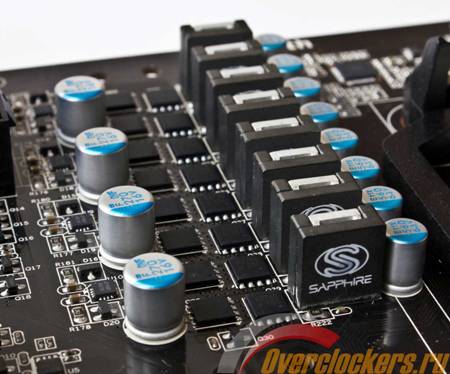

В цепи питания материнской платы можно встретить дроссели «Black Diamond», известные по видеокартам Sapphire. Их характерная особенность - оребрение, благодаря которому их теплоотвод (по задумке разработчиков) лучше, чем у обычных.
реклама

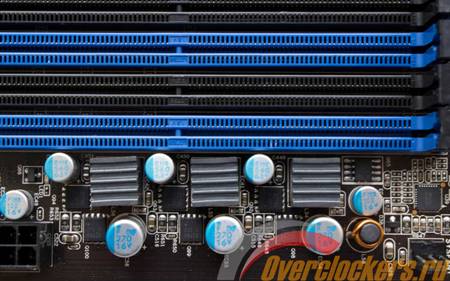

По одной фазе питания получили встроенный контроллер памяти, встроенное графическое ядро и южный мост Fusion Controller Hub.

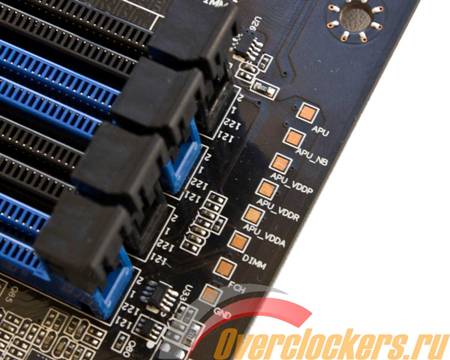

Как и полагается настоящему оверклокерскому продукту, на Sapphire Pure Platinum A75 нашлось даже место точкам замера напряжений.
Я сравнил значения напряжений в BIOS, мониторинге утилиты Sapphire TriXX и значения на точках замера с помощью мультиметра Fluke 28II. Полученные результаты приведены в таблице:
|
|
|
|
APU |
|
|
|
APU_NB |
|
|
|
APU_VDDP |
|
|
|
APU_VDDR |
|
|
|
DIMM |
|
|
|
FCH |
|
|
|
Полученные результаты не сильно разнятся друг с другом. Реальные напряжения чуть выше значений мониторинга BIOS и Sapphire TriXX, но различия практически минимальны. Единственное, пожалуй, на что стоит обратить внимание, так это напряжение на самом CPU (или APU, как теперь принято называть). Значения мониторинга BIOS и реальное напряжения отличаются на 0.05 В, что существенно. Но в целом, особых претензий и нареканий к системе питания нет.
