Обзор видеокарты MSI GTX 480 Lightning (часть 1) (страница 4)

Система охлаждения

Судя по названию - Twin Frozr, но по внутреннему строению она подверглась сильной модификации со времён выпуска R5870 Lightning и получила индекс III.

400x367  28 KB. Big one: 1000x918  160 KB

На протяжении долгого времени подход конструирования остаётся однотипным. Берём квадратное основание, делаем бороздки под тепловые трубки. По-хорошему запаиваем их. Ещё лучше, если их количество больше, чем у любого конкурента. Используем все доступное пространство под радиатор и наконец устанавливаем пару вентиляторов. Казалось бы, идеальное решение лежит на поверхности, но сразу возникает куча условий, с которыми приходится считаться.

реклама

300x201  11 KB. Big one: 1000x669  95 KB 300x201  12 KB. Big one: 1000x669  89 KB

Во-первых, основание обязано быть ровным, с чем у GTX 480 Lightning проблем нет. Качество полировки оценить сложно, поскольку она отсутствует как класс. Вместо полировочной машинки азиатские рабочие применили инструмент под названием фреза. Естественно, я не буду разводить дифирамбы о полезности идеальной полировки. Практическую ценность зеркальная поверхность не несёт, разве что только эстетическую.

400x189  15 KB. Big one: 1000x472  92 KB

Две из пяти трубок в диаметре 8 мм, против 5 мм для остальных. Все наполовину спрятаны в основании. Визуально трудно определить, припаяны ли они. Больше похоже, что использовался какой-то эпоксидоподобный клей.

300x120  11 KB. Big one: 1000x401  88 KB 300x120  11 KB. Big one: 1000x485  91 KB

реклама

Сверху на радиаторе расположены два вентилятора размером 92 мм, мощностью в 0.55 А 12 В.

400x268  10 KB. Big one: 1000x669  66 KB

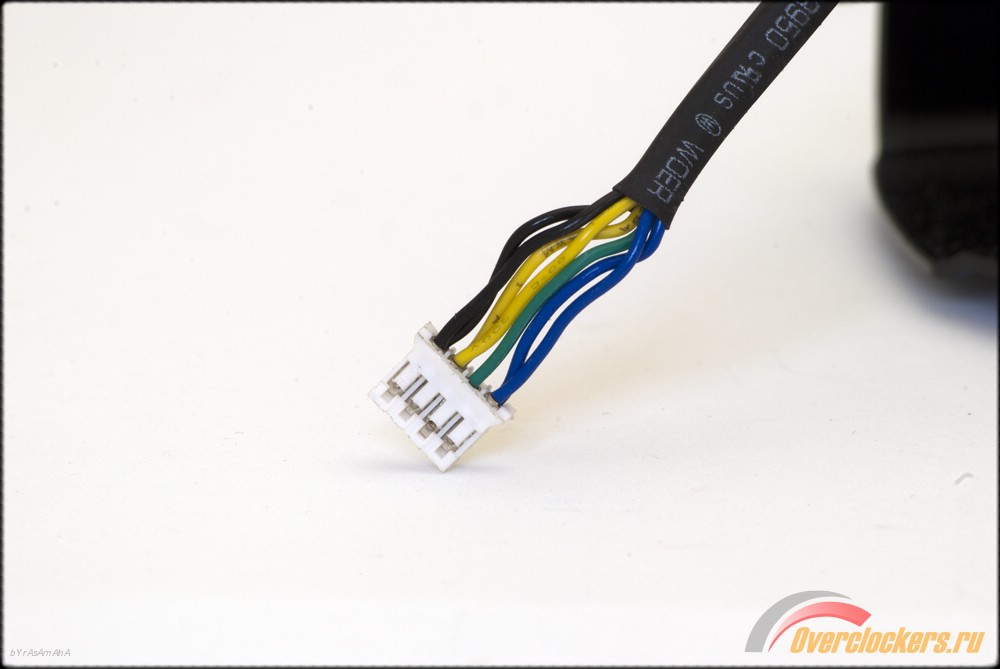

Много больших вентиляторов – это, конечно, хорошо, но мониторинг отслеживает скорость вращения только одного, который расположен над GPU, о чем говорит недостающий кабель в разъёме.

Модули памяти и силовые элементы DC-DC преобразования охлаждаются чёрной алюминиевой пластиной, контактирующей через термопрокладки.

400x206  15 KB. Big one: 1000x514  83 KB

С обратной стороны аналогичная пластина выполняет чисто декоративную роль.

Послушать систему охлаждения:

MSI GTX 480 Lightning [2281 KB]

AMD HD 5970 [2943 KB]

AMD HD 6850 [1707 KB]

AMD HD 6870 [2154 KB]

Продолжение тут.

Выражаем благодарность компании MSI за предоставленную на тестирование видеокарту MSI GTX 480 Lightning.
