Внешний вид

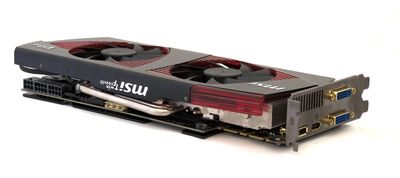

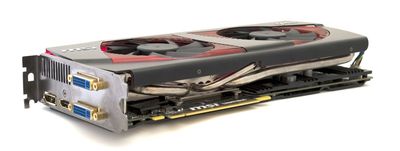

Оригинальный дизайн MSI предполагает незаурядный вид карты. В нотках общей концепции просматривается «предательский» красный цвет, несвойственный видеокартам на основе GPU nVidia.
Печатная плата

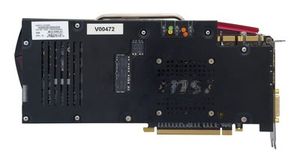

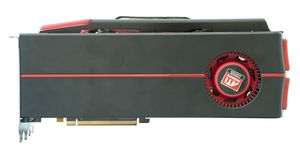

Вы боялись размеров GTX 295, HD 5970? Забудьте о них, взгляните на это «чудо»:
реклама
Мысленно возникает вопрос, кто за кем прячется. Размеры видеокарты поистине исполинские, как в длину, так и в ширину. До сих пор я поражался масштабам инженерной мысли в создании динозавроподобных видеокарт, но если большинство производителей изготавливало их только для устрашения конкурентов и привлечения взглядов посетителей выставок, то GTX 480 Lightning выпускается серийно!

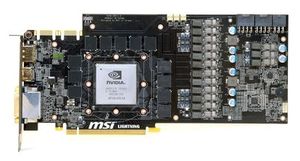

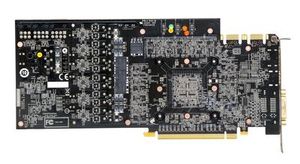

После снятия системы охлаждения с обеих сторон вырисовываются массивы электронных компонентов, по-семейному сгруппированные на обширном плато под названием PCB:
Как видно по фотографиям, GPU и память занимают небольшую часть доступного места. Их расположение классическое. Чуть больше половины всей PCB отдано на современную схему питания. Начну, пожалуй, с вида спереди:

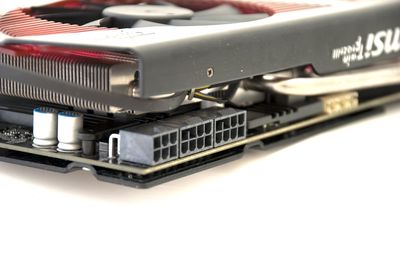

[+] Три разъема питания, нет, не верю своим глазам. Считаем вслух максимальную нагрузку 30 А + 30 А + 30 А = 90 А. Куда? Зачем? Если абстрагироваться от видеокарты и компьютеров, то представьте, столько же нужно средней иномарке, которая с двигателем внутреннего сгорания и на колесах.
реклама

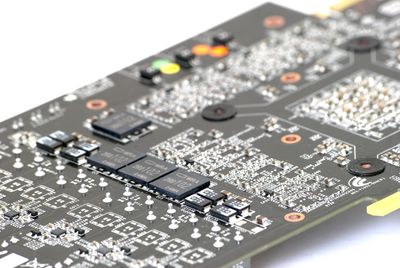

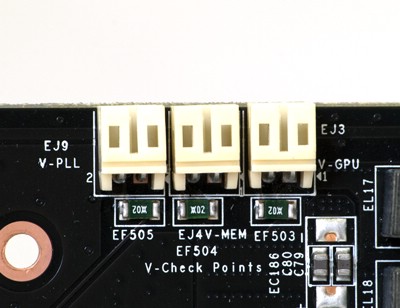

[+] Разъемы для отслеживания трех важных напряжений: Vgpu, Vmem, AUX. Помимо «косичек» MSI решила раз и навсегда избавиться от коротких замыканий и поставила простенькую защиту с предохранителями.

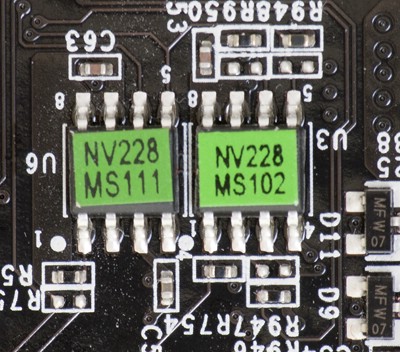

[+] Две микросхемы BIOS’а, обе перезаписываемые. Изначально во втором лежит специальный образ, оптимизированный для сугубо отрицательных температур существования видеокарты.

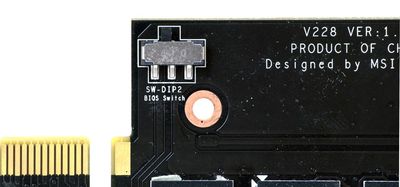

[+-] Переключатель BIOS’ов отважно поместился в легкодоступной зоне, как для пальцев, так и для азота. Лучше все же его отнести подальше от GPU и подписать оба положения, например, 1-2. А то неровен час, на холодных азотных тестах дешевый «рубильник» вконец замерзнет и развалится или энтузиаст забудет, на какой версии BIOS’а запускать систему.

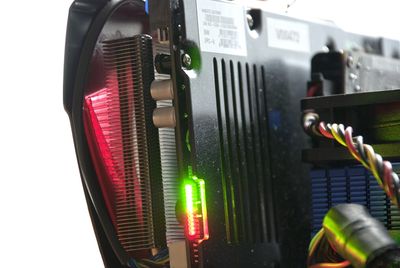

[-] Гирлянда разноцветных диодов актуальна в канун Нового года, не более того. В открытом стенде так и норовит засветить в глаза. Примечательно, что я ни разу не увидел отображения активности, а через непродолжительное время постоянное сияние стало раздражать. Надо срочно сделать утилиту управления, чтобы выключить такую «забавную» функцию.

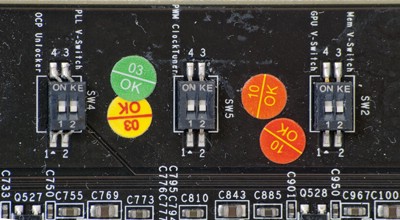

[+] Три DIP переключателя задействуют парами аппаратные бонусы. SW2 – повышают напряжение Vgpu (до 1,17 В); Vmem (до 1,65 В). SW4 – Снимает защиту по потребляемому току. Повышение напряжения PLL. SW5 – выбор частоты работы PWM с 266 до 350 МГц.
[+] Подсистема питания карты для GPU

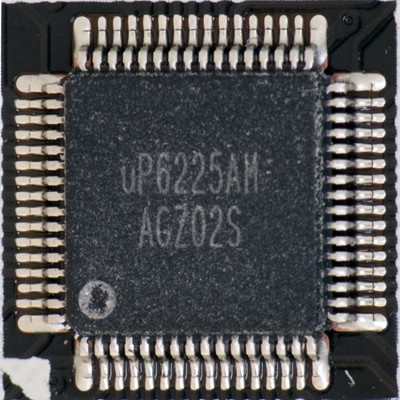

Управление осуществляется ШИМ-контроллером uPI uP6225AM. Задействовано 6 каналов, то есть фактически он управляет только шестью фазами. Естественно, поддерживает протокол I2C, и разнообразные софтвольтмоды ему понятны.

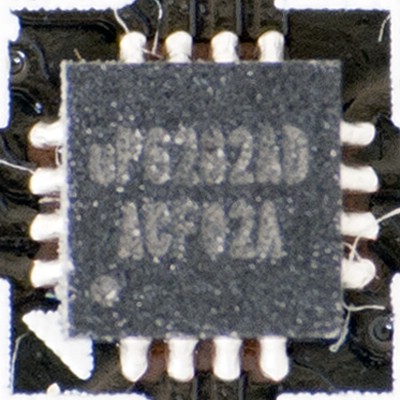

Из шести, с помощью драйверов uP6282AD, фазы размножаются до 12 штук. Это аппаратное решение, и неверно считать фазы только по количеству каналов основного PWM контроллера.
реклама

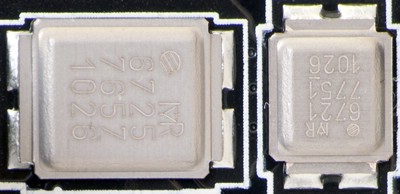

Далее ток протекает через силовые ключи IRF6725 и IRF6723, в относительно новом корпусе DirectFet. Они способны рассеивать значительное количество тепла непосредственно в саму плату и не страдают повышенной хрупкостью, как Volterr’ы.

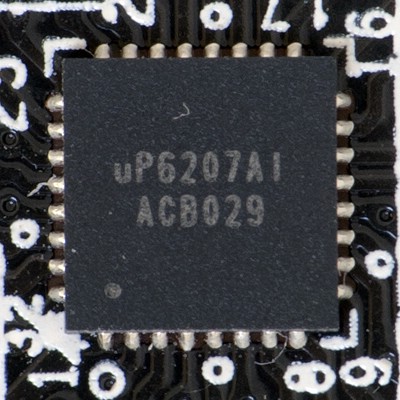

[+] Питание памяти реализовано за счет трехфазного ШИМ-контроллера uP6207AI. Оба PWM обладают обширным списком современных функций, таких как адаптивная коррекция используемых фаз, компенсация понижения напряжений (Vdrop), плавная регулировка частоты, защиты уровня потребления тока и так далее. В качестве ключей для памяти установили все те же сборки из пары IRF6725 и IRF6723.
[+] Все выходные напряжения фильтруются танталовыми и полимерными (три на питание GPU, один на память) конденсаторами.

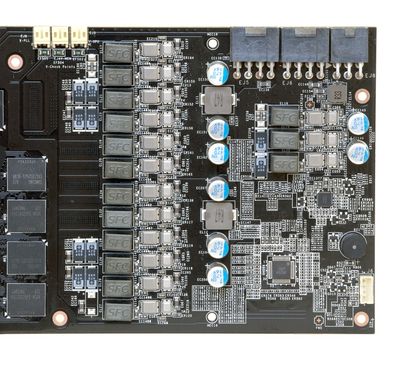

Общий вид на систему питания:
Итого: 12 фаз для графического ядра плюс 3 для памяти. Примечательно, что три разъема питания используются раздельно, крайний правый снабжает электричеством только память, остальные два соответственно GPU.
И традиционные снимки на память.

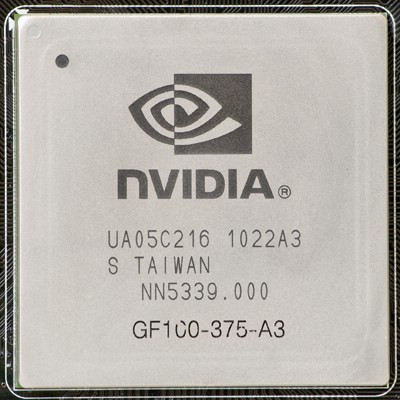

Микросхема упакована под теплораспределяющую крышку на 22 неделе 2010 года. Как и полагается: А3 ревизии, модель GF100-375.

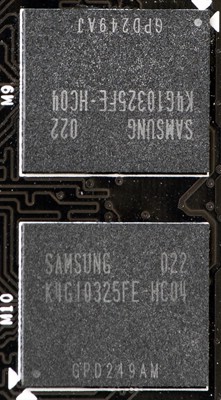

Маркировка памяти - Samsung K4G10325FE HC04, 5 ГГц, 1,5 В.
