Инструментарий
Прогрев CPU: | LinX 0.6.4. |
Мониторинг температур CPU: | RealTemp 3.60. |
Дополнительный мониторинг CPU: | CPU-Z 1.55, TMonitor 1.03. |
Методика тестирования

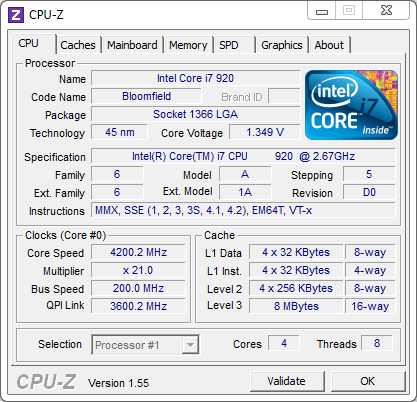

Процессор Intel Core i7 920 был разогнан по базовой частоте до 200 МГц при напряжении 1.35 В. Технология Intel Turbo Boost была активирована в режиме увеличения под нагрузкой множителя всех ядер на единицу (21 против штатных 20). Таким образом, общая частота работы CPU составила 4.2 ГГц.
реклама
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1T.
Тесты проводились в 64-битной Windows Seven. Центральный процессор прогревался с помощью LinX 0.6.4. Во всех случаях на графиках – температура самого горячего ядра. За мониторинг состояния CPU отвечали утилиты RealTemp (температура), CPU-Z (напряжение) и TMonitor (частота).
Температура в помещении («Ambient» на графиках) в ходе всего тестирования находилась в районе 25 градусов по Цельсию.

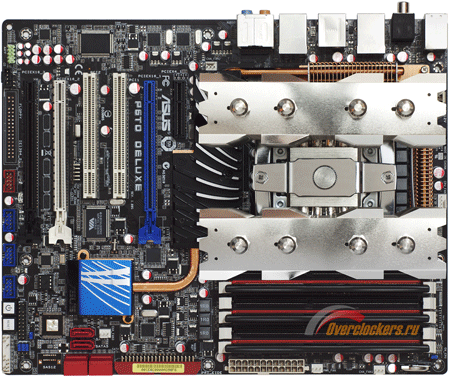

Тестирование систем охлаждения проводится на открытом стенде. При этом не учитывается ориентация процессорного радиатора в корпусе-«башне», материнская плата всегда горизонтальна. В случае с Thermalright Silver Arrow данный вопрос был исследован отдельно. Для этого материнская плата устанавливалась вертикально, слотами карт расширения параллельно земле (как в большинстве компьютерных корпусов-«башен»), а кулер монтировался в двух основных положениях – вертикальном (вентиляторы дуют назад, в сторону задней панели материнской платы) и горизонтальном (вентиляторы дуют вверх).
К слову, так сделать позволяет только крепление для процессорных разъемов Intel. На CPU производства AMD тестируемую систему охлаждения можно установить только в вертикальном положении.
По результатам тестирования мне показалось, что по сравнению с первым, во втором случае эффективность Silver Arrow чуть снижалась. Но разница в температурных показателях была минимальна, в пределах одного градуса (а в некоторых режимах она не наблюдалась вовсе). Так что давать каких-либо четких рекомендаций по расположению тестируемого кулера не буду, устанавливайте как хотите :).
реклама
Остальные тесты проводились на открытом стенде при горизонтальном положении материнской платы: системы охлаждения были в равных условиях.
Несколько слов о вентиляторах.
Silver Arrow поставляется с двумя 140-мм вентиляторами Thermalright TY-140. Но при этом одно посадочное место остается незадействованным, поэтому я не стал ограничиваться парой вертушек и добавил еще одну такую же: с тремя «стосороковками» испытывались собственно герой этого обзора и Cogage Arrow.
А кроме того, разумеется, все радиаторы тестировались с одним и двумя вентиляторами (одному на графиках соответствует пометка «x1», двум – «x2», трем – «x3»).
Эти «стосороковки» оснащены четырехконтактным разъемом и поддерживают ШИМ-регулировку скорости вращения. Заявленный диапазон – от 900 до 1300 RPM. Но Themalright TY-140 прекрасно работают и на более низких оборотах, что позволило добавить к упомянутым выше двум значениям и третье – 600 RPM.
Результаты тестирования
(Здесь и далее на графиках – температуры Core i7 920 D0, разогнанного до 4.2 ГГц при напряжении 1.35 В, под нагрузкой с помощью LinX 0.6.4.)
<< лучше
|
||||
|
||||
|
||||
|
||||
|
||||
Включите JavaScript, чтобы видеть графики |
||||
Thermalright TY-140 x1 600 RPM | Включите JavaScript, чтобы видеть графики |
|||
Thermalright TY-140 x1 900 RPM | Включите JavaScript, чтобы видеть графики |
|||
Thermalright TY-140 x1 1300 RPM | Включите JavaScript, чтобы видеть графики |
|||
Thermalright TY-140 x2 600 RPM | Включите JavaScript, чтобы видеть графики |
|||
Thermalright TY-140 x2 900 RPM | Включите JavaScript, чтобы видеть графики |
|||
Thermalright TY-140 x2 1300 RPM | Включите JavaScript, чтобы видеть графики |
|||
Thermalright TY-140 x3 600 RPM | Включите JavaScript, чтобы видеть графики |
|||
Thermalright TY-140 x3 900 RPM | Включите JavaScript, чтобы видеть графики |
|||
Thermalright TY-140 x3 1300 RPM | Включите JavaScript, чтобы видеть графики |
|||
Включите JavaScript, чтобы видеть графики |
Что ж, вот он, еще один небольшой шаг вперед для Thermalright. В большинстве режимов Silver Arrow немного эффективнее и Cogage Arrow, и HR-02. Со вторым все понятно: его стихия – это одновентиляторные сборки с низкоскоростной «вертушкой» или вообще пассивный режим. Тут HR-02 вне конкуренции. Этим он и хорош.
А вот небольшое преимущество «серебряной стрелы» над Cogage Arrow объяснить сложно – радиаторы-то, по сути, одинаковые. На Silver Arrow еще и никеля больше, что теоретически должно, наоборот, снижать его эффективность. Но нет, он стабильно немного впереди. Быть может, в Thermalright и впрямь улучшили технологию производства: желобки под трубки в основании тестируемого радиатора действительно выглядят очень аккуратными.
Но скорее всего, дело просто в немного менее кривом основании одного конкретного экземпляра – Silver Arrow – по сравнению с другим конкретным экземпляром – Cogage Arrow :).
реклама
Так или иначе, перед нами один из самых эффективных процессорных кулеров современности – прямой конкурент Noctua NH-D14.
А как у него обстоят дела с шумом?
Для начала приведу данные о суммарном уровне звукового давления, создаваемого всей работающей системой с этим кулером при разных оборотах и количестве «стосороковок» и без них вообще («W/o CPU Fan» на графике). Измерения проводились с расстояния в 0.3, 1.0 и 3.0 метра от вентиляторов Thermalright, открытый стенд был скомпонован так, чтобы именно процессорная система охлаждения была ближайшим к шумомеру заметным источником шума. Фоновый уровень («Ambient» на графике) составлял 26* дБ.
* Использованный шумомер AZ Instrument 8922 RS232 SLM гарантирует погрешность не более полдецибела, но только в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
<< лучше
0.3 m
Включите JavaScript, чтобы видеть графики
1.0 m
Включите JavaScript, чтобы видеть графики
3.0 m
Включите JavaScript, чтобы видеть графики
Разумеется, на максимальных 1300 RPM вентиляторы Thermalright TY-140 не назовешь тихими: они прекрасно слышны и позиционируются на слух с расстояния в несколько метров. Но спектр издаваемого ими шума не самый неприятный, большинство пользователей наверняка легко уживутся с этими вентиляторами.
А уже при уменьшении их скорости вращения до 900 оборотов в минуту многие любители тишины наверняка останутся довольны. Маньяков же, которых не устроит шум TY-140 на 600 RPM, мне просто сложно себе представить. На таких скоростях вращения эти вентиляторы очень тихие уже безо всяких оговорок.
