Тестовый стенд
Тестирование материнской платы ASUS CROSSHAIR IV EXTREME проводилось на следующей конфигурации:
- Процессор: AMD Phenom II X6 1090T 3200 МГц;
- Кулер: Zalman CNPS 10X Performa, Zalman ZP1225ALM, 900-2000 об/мин;
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: ASUS CROSSHAIR IV EXTREME, версия BIOS 0406;
- Память: Corsair CMT4GX3M2A2133C9 (2х2 Гбайт 2133 МГц DDR3 9-10-9-27 при 1.65 В);
- Видеокарта: Zotac GeForce GTX 480 AMP! (756/1512/3800 МГц (чип/ш.д./память));
- Жёсткий диск: Western Digital WD1002FAEX, 1 Тбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ ModXStream Pro OCZ600MXSP-EU, 600 Вт.
Проверка разгона
Сначала небольшое лирическое отступление. Так уж сложилось, что контроллер памяти процессоров AMD очень капризен. Некоторой переработке он подвергся у CPU на ядре Thuban, поэтому у них декларируется поддержка режима DDR3 1600. Память, на которой я проводил тестирование, как раз упиралась в этот барьер, делу могло помочь лишь снижение таймингов. Так было и в этот раз, очевидно, что ситуация требовала кардинального изменения. Дело в том, что мои планки основаны на микросхемах Elpida MGH-E Hyper, на платформе Intel они «чувствовали» себя гораздо лучше. Изучая материалы производителей памяти, я наткнулся на G.Skill F3-16000CL7D-4GBFLS и понял: это именно то, что нужно, но найти её в продаже оказалось нереально.
Поэтому было принято решение искать модули на таких же «чипах». Ими оказались микросхемы производства PSC. Поэтому для тестового стенда были выбраны модули Corsair CMT4GX3M2A2133C9, которые основаны на «тех самых чипах». К тому же они совпадают по цветовой гамме с рассматриваемой платой.
Параллельным курсом появилась ещё одна сложность, связанная с памятью. Дело в том, что при установке кулера Zalman CNPS 10x Performa (скорее всего - любого радиатора башенного типа), он перекрывает два соседних слота. А на ASUS CROSSHAIR IV EXTREME, как и на большинстве плат производства ASUS, они чередуются. Поэтому организовать двухканальный режим простыми средствами невозможно. Но поскольку стенд открытый, а плата лежит горизонтально, было принято решение снять кулер с крепления и, развернув его на 90 градусов, прижать сверху полученную конструкцию чем-нибудь тяжёлым. Следует учесть, что смонтировать её в корпусе, стоящем вертикально, будет невозможно.
реклама

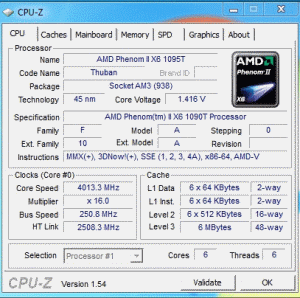

С горем пополам я смонтировал и запустил систему. Затем сразу же принялся за изучение разгонного потенциала. Сперва была проверена максимальная частота системной шины. И снова 390 МГц. Скорее всего, это всё-таки «FSB wall» процессора. Никакие дальнейшие манипуляции не позволили преодолеть этот барьер. Далее подошла очередь максимального разгона. Он остановился на следующих значениях:
Память можно было подразогнать ещё, снизив тайминги до 7-9-8-20-32-1T, но в таком случае не проходились тесты с большими задачами в LinX 64 Bit. Напряжения на компонентах были установлены следующим образом:
- CPU Voltage 1.400000 В;
- CPU NB Voltage 1.300000 В;
- CPU VDDA Voltage 2.80000 В;
- DRAM Voltage 1.65000 В;
- HT Voltage [Auto];
- NB Voltage [Auto];
- NB 1.8V Voltage [Auto];
- SB Voltage [Auto];
- VDDR Voltage [Auto];
- VDDPCIE [Auto];
- CPU Load-Line Calibration [Enabled];
- CPU/NB Load-Line Calibration [Enabled].
Два последних пункта не менее важны, ведь благодаря им напряжение в нагрузке увеличивается. Но здесь кроется риск повреждения процессора. Поэтому пользоваться этими режимами надо крайне осторожно. Самое неприятное то, что продиагностировать это можно только при помощи мультиметра. Так вот, при изучении поведения процессора в нагрузке под LinX 64 Bit получились очень странные результаты изменения напряжения, подаваемого на CPU и CPU/NB. Для удобства восприятия сведу все в таблицу.
|
|
|
Значения, установленные в BIOS |
|
|
Значения, отображаемые мониторингом BIOS и утилитами (LLC enable) |
|
|
Значения, отображаемые мониторингом BIOS и утилитами (LLC disable) |
|
|
Измерение мультиметром (LLC enable) |
|
|
Измерение мультиметром (LLC disable) |
|
|
Это наглядная демонстрация того, что штатный мониторинг даёт заведомо ложную информацию, и вы случайно можете повредить процессор. Поэтому есть смысл в приобретении мультиметра за 200 рублей, который поможет сохранить время и нервы, да и в хозяйстве пригодится.
Возвращаясь к нюансам разгона, хочется отметить, что работа памяти на частоте 2000 МГц была возможна только на делителе 1:4. И ещё один момент, связанный с BIOS. Пока ASUS CROSSHAIR IV EXTREME была на тестировании, появилась новая версия микропрограммы – 0406, которая со слов разработчика должна:
- Improve system stability (повышение стабильности системы).
В моём случае ничего не изменилось. Зато добавился ряд интересных особенностей, например, значения Load-Line Calibration теперь можно устанавливать как: Auto, 0%, 50%, 100%.
реклама
Производительность, тепловой режим и энергопотребление
Тестирование ASUS CROSSHAIR IV EXTREME проводилось на открытом стенде при комнатной температуре 22°C в следующих режимах:
- AMD Phenom II X6 1090T @ 3200 (16x200), турбо режим 3600 МГц (18х200), память 1333 МГц, тайминги 9-9-9-24-2Т, коэффициенты HT - x10, NB - x10, Zotac GeForce GTX 480 AMP!;
- AMD Phenom II X6 1090T @ 4000 (16x250), турбо режим отключен, память 2000 МГц, тайминги 8-9-8-24-1Т, коэффициенты HT – x10, NB – x12, Zotac GeForce GTX 480 AMP!.
После конструктивных замечаний читателей про то, что в 32-х разрядной версии Windows 7 система не раскрывает своего потенциала в некоторых приложениях, было принято решение тестировать и 64-х разрядный вариант.
3DMark 2001 SE
3D Marks
Включите JavaScript, чтобы видеть графики
3DMark 06
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
3DMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
PCMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Memories Score, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R10
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R11.5
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
EVEREST Cache & Memory Benchmark
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт /с
Включите JavaScript, чтобы видеть графики
Memory copy, Мбайт /с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
MaxxMEMI
Reached memory score, Гбайт/с
Включите JavaScript, чтобы видеть графики
Fritz Chess Benchmark
kNodes
Включите JavaScript, чтобы видеть графики
Super PI
1M, сек
Включите JavaScript, чтобы видеть графики
8M, сек
Включите JavaScript, чтобы видеть графики
wPrime v1.55
32M, сек
Включите JavaScript, чтобы видеть графики
1024M, сек
Включите JavaScript, чтобы видеть графики
Winrar 3.93
Кбайт/с
Включите JavaScript, чтобы видеть графики
Crystal Disk Mark 3.0
Seq. read/write Мбайт/с
Включите JavaScript, чтобы видеть графики
512К read/write Мбайт/с
Включите JavaScript, чтобы видеть графики
4К read/write Мбайт/с
Включите JavaScript, чтобы видеть графики
4К QD32 read/write Мбайт/с
Включите JavaScript, чтобы видеть графики
Mafia II demo benchmark
1280x800, min/max FPS
Включите JavaScript, чтобы видеть графики
1280x800, среднее значение FPS
Включите JavaScript, чтобы видеть графики
Alien vs Predator benchmark
1920x1200/high/high/16/SSAO on/TS on/AS on/0x, FPS
Включите JavaScript, чтобы видеть графики
Результаты очень неплохие, и вполне предсказуемые. Частота CPU/NB составляла 3000 МГц, а самой памяти 2000, да ещё и с такими таймингами. Можно было ещё подразогнать процессор и память, но игра не стоила свеч, для увеличения частоты первого необходимо было ещё увеличить напряжение, а крепление кулера, как вы помните, отсутствовало. А «оперативка» давала сбои в LinX’е при снижении таймингов. Поэтому в данном случае была выбрана золотая середина для работы в режиме 24/7.
Температура радиатора мосфетов
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температура радиатора северного моста
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температура радиатора южного моста
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
В целом температурные показатели находятся в норме. Опасения вызывает лишь температура южного моста, но сама конструкция радиатора вряд ли позволит что-то улучшить в его характеристиках отвода тепла.
Теперь рассмотрим режим энергопотребления.
