Обзор материнской платы Gigabyte 880GA-UD3H (страница 2)
реклама
Технические характеристики
Поддерживаемые процессоры | Socket AM3: AMD Phenom II X6 / X4 / X3 / X2 (кроме 920 / 940), Athlon II X4 / X3 / X2 и Sempron 140. |
Системная шина, частота | HyperTransport до 5.2 ГТ/с |
Системная логика | Северный мост: AMD 880G Южный мост: AMD SB850 |
Поддерживаемая оперативная память | 3 x 240-pin DDR3 DIMM, двухканальный режим, максимальный объем 16 Гбайт при частоте 1066\1333\1866 МГц (разгон) |
Слоты расширения | 1x PCIe 2.0 x16 1x PCIe 2.0 x16 (аппаратно x4) 2x PCIe 2.0 x1 3x PCI Slot 2.2 |
Поддержка Multi-GPU | Hybrid CrossFireX, (официальной поддержки CrossFire нет) |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит (AMD SB850) RAID 0, 1, 5 RAID 0+1, JBOD; 2x SATA 3.0 Гбит (JMicron JMB363) |
Поддержка IDE и eSATA | 1x IDE (JMicron JMB363) |
Сеть | Realtek RTL8111D PCIe Gigabit Ethernet |
Аудио | Realtek ALC 892R 8-канальный HD аудиокодек |
USB 2.0 | 12x USB 2.0 (AMD SB850) |
USB 3.0 | 2x USB 3.0 (NEC D720200F) |
IEEE-1394 | 3x 1394a (Texas Instruments TSB43AB23) |
Системный мониторинг | ITE IT8720F |
Питание материнской платы | ATX 24-pin 8-pin ATX 12V |
Разъемы задней панели | 1x PS/2 1x D-Sub (VGA) 1x DVI-D 1x HDMI 4x USB 2.0/1.1 2x USB 3.0 1x S/PDIF Optical Out 1x IEEE 1394 1x RJ45 |
Фирменные технологии | Ultra Durable 3 @BIOS Q-Flash Xpress BIOS Rescue Download Center Xpress Install Xpress Recovery2 EasyTune Easy Energy Saver Smart Recovery Auto Green On/Off Charge Q-Share |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX |
Возможности BIOS

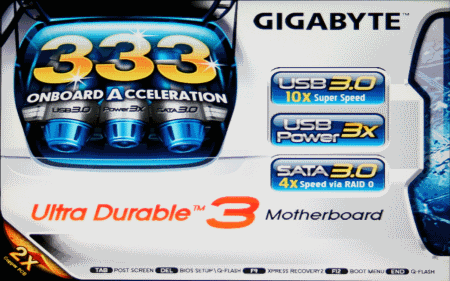

После запуска системы на экране нас приветствует заставка, практически копирующая лицевую часть коробки.
Внизу указаны комбинации клавиш для запуска той или иной функции. Мы же по традиции нажимаем «Del» и перемещаемся в меню настроек BIOS.
реклама
До боли знакомая картина. Объясняется это тем, что фирма Gigabyte использует в своих продуктах BIOS, основанный на коде AWARD. И практически все настройки повторяются на всех платах этого производителя, с точностью до расположения пунктов и диапазона регулировок. Открывшаяся страница есть не что иное, как основное меню. Пункты разделены на две колонки. Те из них, что с треугольниками впереди, являются ссылками на другие страницы настройки. В левой колонке первым пунктом сверху идёт MB Intelligent Tweaker (M.I.T.). Это ссылка в раздел настроек, посвящённых изменению частот и напряжений.

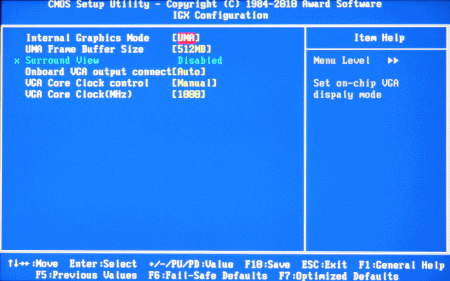

Сверху первой строкой вкладка IGX Configuration. За ней скрывается страница конфигурирования интегрированного видеоадаптера.
Здесь задаётся частота, объём выделяемой оперативной памяти, порт вывода изображения и режим работы видеоядра. Возвращаемся назад. Все, как обычно: пункты установки частот системной шины и PCI-e, коэффициентов процессора, HT, NB и делителя памяти. Для последней есть ещё один подпункт - DRAM Configuration, который отправляет нас на страницу более тонких её настроек.
Как видно перечень изменяемых таймингов огромен и кажется даже излишним. Возвращаемся снова на страницу MB Intelligent Tweaker (M.I.T.). Далее в самом низу идут пункты, относящиеся к изменению напряжений на компонентах, которые варьируются в следующем диапазоне:
- CPU PLL Voltage Control (2.220 - 2.500 с шагом 0.02 В, далее до 3.100 с шагом 0.04 В)
- DRAM Voltage Control (1.275 - 1.500 с шагом 0.075 В, далее до 1.890 с шагом 0.015 В)
- NB Voltage Control (1.000 - 1.200 с шагом 0.1 В, далее до 1.600 с шагом 0.02 В)
- NB/PCIe/PLL Voltage Control (1.450 - 1.800 с шагом 0.05 В, далее до 2.100 с шагом 0.01 В)
- CPU NB VID Control (от -0.6 В до +0.6 В с шагом 0.025 В)
- CPU Voltage Control (от -0.6 В до +0.6 В с шагом 0.025 В)
реклама

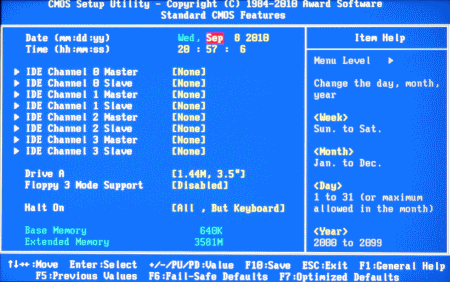

И снова в главное меню. Переходим к рассмотрению следующего пункта в левой колонке, который называется Standard CMOS Features.

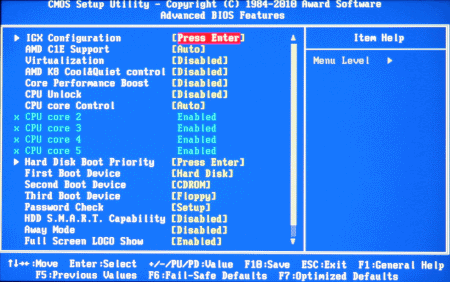

На открывшейся одноимённой странице производятся установки времени, даты, режимов работы накопителей и извещений об ошибках при загрузке. Снова выходим в основное меню и переходим к очередному пункту – Advanced BIOS Features.
Обратите внимание, что первой строкой идёт та же вкладка IGX Configuration, которую мы уже рассматривали. Здесь она просто продублирована. Далее идут настройки энергосберегающих режимов процессора, разблокировки, включения/отключения ядер. Ниже следуют пункты выбора очерёдности загрузки с различных устройств и прочие установки. Следующий раздел основного меню называется Integrated Peripherals.

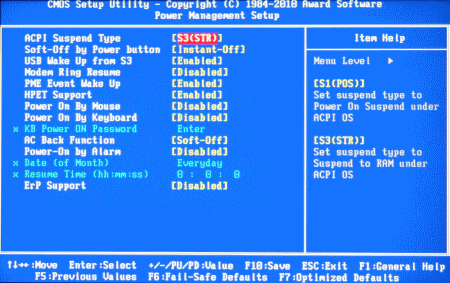

Дословный перевод – «Интегрированная периферия» вполне себя оправдывает, ведь именно здесь производятся настройки всех внутренних и внешних контроллеров. Чередует его пункт, который называется Power Management Setup.

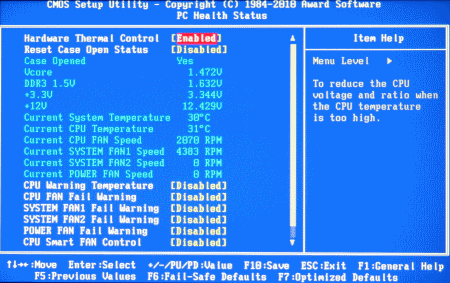

На этой странице производятся установки режимов питания и выхода системы из сна. Ещё один пункт, достойный внимания – это PC Health Status.
Конечно, это не «Статус Здоровья ПС», а страница мониторинга компонентов и управления оборотами кулеров. Помимо этого, там же устанавливаются режимы сигнализации остановки вентиляторов и достижения заданных температур.
Тестовый стенд
Тестирование материнской платы Gigabyte 880GA-UD3H проводилось в составе следующей конфигурации:
- Процессор: AMD Phenom II X6 1090T 3200 МГц;
- Кулер: Zalman CNPS 10X Performa, Zalman ZP1225ALM, 900-2000 об/мин;
- Вентилятор: AVC DS09225B12U (92 x 92 мм, 4800 об/мин);
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: Gigabyte 880GA-UD3H ревизия 2.0, версия BIOS F4
- Память: Два модуля из комплекта Kingston 16000D3ULT1K3/6GX (3х2 ГБайт 2000 МГц DDR3 8-8-8-24 при 1.65 В);
- Видеокарта Sapphire Radeon HD 5450 DDR3 512 Мбайт (650/800 МГц) версия драйвера Catalyst 10.7;
- Жёсткий диск: Western Digital WD1002FAEX (1 Тбайт);
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ ModXStream Pro OCZ600MXSP-EU (600 Вт).
Проверка разгона
Перед началом тестов я был настроен скептически уже потому, что не понаслышке знаком с продукцией Gigabyte и не добивался сколь-нибудь значимых результатов. Но на этот раз меня ждал приятный сюрприз. Gigabyte 880GA-UD3H, принимавшая участие в тестировании, была ревизии 2.0, хотя в тот момент на сайте производителя уже значилась 2.1. Версия BIOS тоже оказалась не самой свежей - F1. Итак, методом перебора частоты шины я остановился на отметке 350 МГц, что является не самым лучшим результатом. При этом напряжения были установлены следующим образом:
- CPU PLL Voltage Control – 2.660 В
- DRAM Voltage Control – 1.650 В
- NB Voltage Control – 1.440 В
- NB/PCIe/PLL Voltage Control – 1.800 В
- CPU NB VID Control – 1.300 В
- CPU Voltage Control – 1.4750 В
реклама

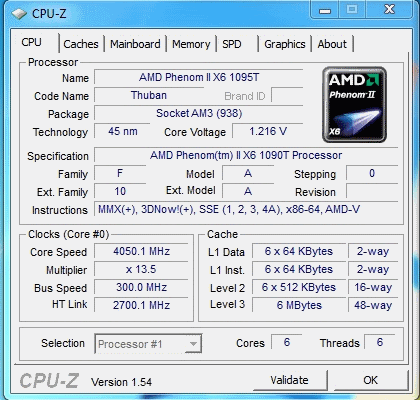

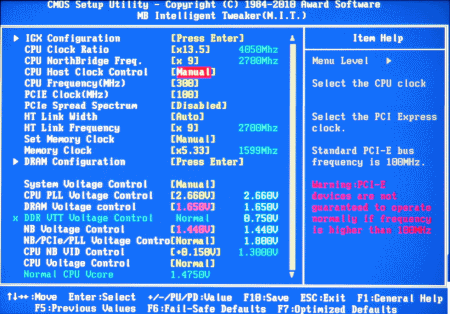

Но частоты памяти и контроллеров NB / HT оставались низкими. Для этого было решено оптимизировать разгон, то есть подобрать все параметры по максимуму. В данном случае выяснилось, что для этого необходимо установить частоту системной шины в значение 300 МГц. А коэффициенты процессора, контроллера NB и шины HT снизить соответственно до x13.5, x9 и x9. Напряжения остались прежними.

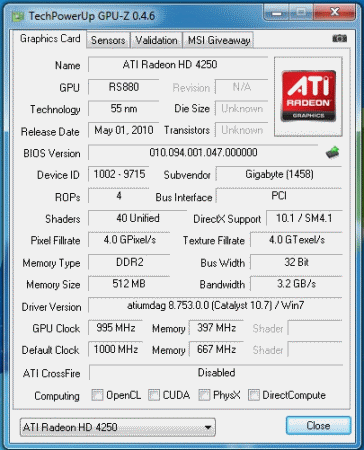

Результат можно считать вполне успешным. Но и это ещё не всё. Дальше я принялся за изучение частотного потенциала графического ядра Radeon HD 4250. Поскольку это близкий брат Radeon HD 4200 и Radeon HD 4290, отличающийся от них только частотой, соответственно и результат разгона должен лежать в границах 1000-1100 МГц. Что и подтвердилось на практике. Частота в 1ГГц оказалась покорена.
Радость исчезла при первых же артефактах в тестах. Они не пропадали, несмотря на все попытки подобрать «правильное» напряжение. Но потом я решил кардинально улучшить отвод тепла, просто положив сверху мощный вентилятор. Понятное дело, что это не офисный вариант и смысла в таком разгоне нет. Просто параллельно я решил проверить работоспособность вентиляторных разъёмов. Нередки случаи того, что разводка не выдерживает мощных вентиляторов в 5000-6000 об/мин с силой тока 0.5-0.8 А при напряжении 12 В.
Для этих целей я использовал 4-х пиновый «ветродуй» AVC DS09225B12U. Тем самым были убиты два зайца: пропали артефакты и нагружена разводка платы.

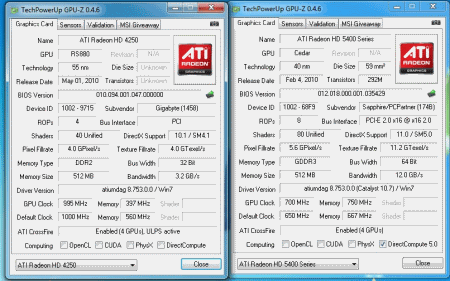

Затем я решил опробовать работу технологии Hybrid CrossFireX. Для этого был установлен видеоадаптер ATI Radeon HD 5450, с последующим разгоном GPU до 700 МГц.
Вкупе с интегрированным Radeon HD4250, работающим на частоте 1000 МГц, вполне предсказуемо можно было ожидать относительно высоких результатов в тестах.
При эксплуатации Gigabyte 880GA-UD3H в режиме разгона обнаружился ряд существенных нареканий. Во-первых, при перезагрузке и «холодном» старте разгон слетает, система загружается с дефолтной частотой шины (200 МГц). Во-вторых, не работает переключатель режима Cool & Quiet в BIOS. Другими словами он продолжает работать, даже если установить значение Disable и в BIOS, и в операционной системе, а в настройках электропитания выбрать максимальную мощность. Существенный локальный нагрев в области мосфетов на лицевой и обратной стороне, а также на обратной стороне в районе северного моста.
Обновление BIOS до версии F4 ни на что не повлияло. Поэтому тестирование проводилось на ней.
