Конфигурация тестового стенда и используемое ПО
Конфигурация тестового стенда:
- Материнская плата: Zotac IONITX-P-E (BIOS 08.00.15);
- Процессор: Intel Celeron SU2300 (базовая частота 1200 МГц);
- Система охлаждения процессора: стандартная, Zotac IONITX;
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600@1066-1333 МГц, 7-7-7-20, 2x2 Гбайта, двухканальный режим);
- Видеокарта: встроенная, GeForce 9400M;
- Жесткий диск: Western Digital WD1001FALS (1000 Гбайт);
- Блок питания: Cooler Master Real Power M1000 (1 кВт);
- Корпус: открытый стенд.
Программное обеспечение:
- Windows 7 Ultimate x64;
- CPU-Z 1.5.4;
- Linpack в оболочке Linx 0.6.4 (при проверке стабильности и температурного режима использовалось 2048 Мбайт оперативной памяти);
- FurMark 1.8.0 (при проверке стабильности и температурного режима использовался режим Stability Test с активированным Extreme Burning mode).
Для тестирования производительности платформы применялись следующие игры и приложения:
- SuperPi Mod 1.5 – учитывалось время, необходимое для вычисления 1 миллиона знаков числа Пи после запятой (Super Pi 1M);
- 3DMark06 Professional Edition 1.1 – стандартные настройки. Учитывались результаты: Overall Score, CPU Score;
- 3DMark Vantage 1.01 – пресет Perfomance, учитывались результаты Overall score, CPU score, GPU score;
- PCMark Vantage 1.0.2 – стандартные настройки, учитывались результаты, полученные в тестировании PCMark Suite;
- Cinebench 11.5 – рендеринг сцены, учитывался общий рейтинг процессора;
- TmpgEnc 4.0 Express – преобразование видеоролика в формате *.mkv 1920х1080 (Full HD) в формат MPEG4 AVC 480x320 1024 Kbps. Таким образом моделировался один из вариантов прикладной задачи кодировки видео для iPhone;
- WinRar x64 3.91 – учитывалось время упаковки/распаковки папки с разнородными файлами общим объемом 617 МБайт. В настройках программы был активирован режим многопоточности (multithreading);
- 7Zip 9.13 Beta – замерялось время, необходимое для упаковки/распаковки папки с разнородными файлами, общим объемом 617 МБайт. Для архивации использовался алгоритм LZMA2. Процессор Intel ATOM 330 выполнял алоритм в 4 потока, процессор Celeron SU2300 выполнял алгоритм в 2 потока;
- 3DStudio MAX 2010 – рендеринг сцены. Для тестирования использовалась стандартная сцена Trees из Tutorial-файлов программы. Ввиду простоты сцены рендеринг выполнялся с максимально возможными настройками качества;
- Adobe Photoshop CS5 – тестирование заключалось в замере времени наложения фильтра Radial Blur на изображение в формате JPEG с разрешением 183,5 MP;
- Far Cry 2 – встроенный бенчмарк, Ranch Small, Dx9, установки – Low, AA - disabled. Учитывались средний и минимальный FPS;
- Resident Evil 5 – официальный бенчмарк (бенчмарк-версия игры), Dx9, установки – Low, AA0x. Учитывался средний FPS. Минимальный FPS замерялся при помощи утилиты FRAPS;
- World in Conflict – встроенный бенчмарк, Dx9, пресет – Very Low, AA0x. Учитывались минимальный, средний и максимальный FPS;
- S.T.A.L.K.E.R: Call of Pripyat – официальный бенчмарк, Day. Dx8 (статическое освещение объектов), установки – very low; SSAO – off, MSAA – off;
- Need for Speed: Shift – Dx9, все установки – low, AF8x, AA0x. Фрэймрэйт замерялся при помощи утилиты FRAPS, трасса Alpental, 4 соперника, 8 кругов. Учитывались минимальниый и средний FPS;
Исследование температурных показателей проводилось в двух режимах. Режим без нагрузки (Idle/2D) – предусматривал работу с офисным ПО в среде Windows Seven. Прогрев видеопроцессора осуществлялся при помощи прогона теста FurMark версии 1.8.0 в режиме Stability Test с включенным Extreme Burning mode до стабилизации температуры на одном уровне. Прогрев центрального процессора осуществлялся при помощи прогона теста Linpack в оболочке Linx 0.6.4, объем используемой оперативной памяти равнялся 2048 Мбайтам. Температура графического процессора отслеживалась при помощи встроенного мониторинга FurMark, температура центрального процессора отслеживалась при помощи утилиты RealTemp 3.0.
Разгон, температурный режим и уровень шума
реклама
Центральный процессор Zotac IONITX-P-E можно разогнать одним единственным способом – посредством повышения частоты системной шины FSB. Множитель процессора заблокирован намертво. Вначале напряжение повышалось маленькими шажками по 0.02 В, но температура процессора росла столь незначительно, что в было решено просто выставить максимальные «+0,2 В». Данное значение не выглядит экстремальным, так что опасаться деградации процессора вряд ли стоит.
Исходя из тех же соображений, напряжение питания северного моста также было повышено до максимума. Если предположить, что интегрированное видеоядро 9400М также использует данное напряжение, это должно помочь и при его разгоне.

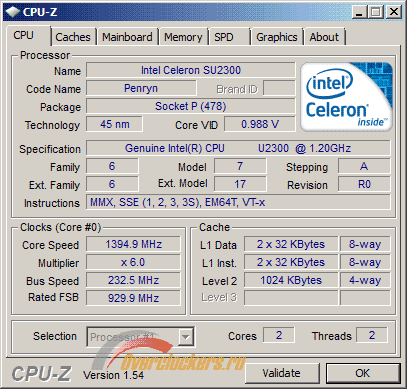

При повышении FSB с 800 до 930 МГц, центральный процессор Intel Celeron SU2300 удалось разогнать с базовых 1200 до 1400 МГц. В абсолютном выражении это составляет ~16%. На фоне разгонного потенциала «больших» процессоров Intel Core i7 и Intel Core i5 такая прибавка выглядит более чем скромно. К примеру, для хорошо известного Core i7-920 оверклокинг на 16% обеспечил результат на уровне 3085 МГц, что, согласитесь, выглядит просто смешно. При этом напряжение питания Celeron SU2300 было значительно повышено: +0,2 В, современные AMD Phenom и Intel Core при таком скачке «вольтажа» разгоняются на 30-50% частоты.
А вот графическое ядро nVidia GeForce 9400M удалось разогнать куда сильнее. С базовых 450/1100 МГц (для ядра/шейдерного домена соответственно) частоты постепенно удалось поднять до 585/1450 МГц (~26%). Отличный результат для видеокарты, пусть и встроенной. Отмечу, что в BIOS Setup разгон ядра и шейдеров происходит по отдельности, без взаимосвязи частот. При желании можно выставлять любые сочетания, хоть 300/1800 МГц. При разгоне с использованием MSI Afterburner, эта программа предлагала проводить оверклокинг с соблюдением определенной пропорции (режим «linked»). Автор не стал препятствовать, в итоге полученные 585/1450 МГц можно считать «оптимальным разгоном по версии Afterburner».
С разгоном памяти возникли небольшие осложнения. В меню BIOS Setup можно выбрать один из режимов настройки частоты DRAM. При использовании варианта «linked», частота памяти растет с увеличением частоты шины FSB, если выбрать «unlinked», можно самостоятельно указать произвольное значение в пределах 400-1400 МГц. Связанный рост частот происходит странно – в пропорции 1:1. То есть при увеличении частоты FSB c 800 до 930 МГц (+130 МГц) итоговая частота памяти составит 1066 (базовый режим) + 130 = 1196 МГц.
Были времена, когда память рекомендовалось разгонять в «синхроне» с FSB, соблюдая пропорцию 2:1. В данном случае найти связующий множитель между этими величинами попросту невозможно. Несколько прикидочных тестов убедительно показали, что отказ от этой своеобразной «синхронизации» никак не влияет на производительность. Таким образом, решено было не обращать внимания на «подсказки» материнской платы и выставить привычную частоту 1333 МГц. Официально этот режим устройством не поддерживается, но на практике легко достижим.
реклама
Строго говоря, память можно разогнать еще сильнее («потолок» составляет 1400 МГц), меньшая частота была выбрана ввиду своей «типичности». С настройкой задержек проблем не возникло, профили XMP «материнка» считывать не умеет, но значения 7-7-7-20-1T легко выставляются вручную.
В ходе тестирования разгонного потенциала были исследованы и температурные показатели обоих процессоров. В простое температуры CPU и GPU совпадают, находясь на отметке 37-38 градусов. Видеоядро даже после разгона не прогревалось в FurMark выше 44 градусов, на штатных частотах показатель был на 2 градуса ниже.
Температура разогнанного центрального процессора оказалась более внушительной, Linpack x64 сумел разогреть его до 73 градусов. Однако не стоит забывать, что напряжение питания было значительно повышено, при штатном «вольтаже» Celeron SU2300 сразу «остывал» до 52 градусов. В любом случае, с учетом крайней примитивности системы охлаждения, это отличные результаты.
Для эксплуатации системы на штанных настройках в BIOS Setup лучше всего задать самую «тихую» стратегию управления вентилятором. Перегрев процессорам явно не грозит, а замедление вращения единственной крыльчатки сделает систему бесшумной. По крайней мере, при измерении с расстояния одного метра стендовый шумомер показал цифру всего в 29 дБ, что балансирует на гране между «бесшумно» и «еле слышно». А вот для разгона я бы не рекомендовал использовать столь «задушенный» режим. Указанные выше результаты оверклокинга были получены при выставлении максимальных оборотов вентилятора («Full On»). В этом случае уровень шума оказался выше – 34 дБ, система все равно оставалась очень тихой, но «шипение» вентилятора было слышно на расстоянии метра-двух от стенда.
Напоследок упомяну забавный факт, при долговременном тестировании разогнанного центрального процессора в Linpack простаивающее графическое ядро из-за общего радиатора нагревалось на 3-4 градуса и почти достигало своей «боевой» температуры, полученной в Furmark.
Тестирование производительности
Для сравнительного тестирования производительности использованы результаты, полученные в ходе обзора неттопа Zotac MAG HD-ND01, который также основан на платформе nVidia ION. Для сегодняшнего исследования важно то, что неттоп оснащен двухъядерным процессором Atom 330. Конечно, системы не во всем равноценны, но сопоставление их возможностей позволяет составить общее мнение о производительности Celeron SU2300 на фоне самых мощных «атомных» процессоров. Подробнее ознакомиться с характеристиками неттопа вы можете, перейдя по указанной ссылке.
Обозначения систем на графиках:
- Zotac MAG HD-ND01 – неттоп, стандартные настройки. Частота процессора Intel Atom 330 составляет 1600 МГц, видеопроцессора - 450 МГц, шейдерного домена - 1100 МГц, памяти DDR2 – 800 МГц.
- Zotac IONITX-P-E – стандартные настройки. Частота процессора Intel Celeron SU2300 составляет 1200 МГц, видеопроцессора - 450 МГц, шейдерного домена - 1100 МГц, памяти DDR3 – 1066 МГц.
- Zotac IONITX-P-E OC – Разогнан только центральный процессор. Частота процессора Intel Celeron SU2300 составляет1400 МГц, частота памяти DDR3 – 1333 МГц.
- Zotac IONITX-P-E OC/OC – Разогнаны центральный и графический процессоры. Частота процессора Intel Celeron SU2300 составляет 1400 МГц, видеопроцессора - 585 МГц, шейдерного домена - 1450 МГц, памяти DDR3 – 1333 МГц.
Для начала «классика жанра» - тест SuperPi 1M, хорошо знакомый всем оверклокерам.
SuperPi 1M
sec
Включите JavaScript, чтобы видеть графики
Результаты получились совершенно однозначными. Превосходство одиночного вычислительного ядра Celeron над ядром Atom огромно, несмотря на более низкую тактовую частоту. Даже на штатных настройках преимущество более чем двукратное. При равенстве частот Celеron превзошел бы Atom втрое!
Super Pi, как бы ни были красноречивы результаты первого теста, не может в полной мере выявить производительность процессоров. Так что «синтетическая» часть исследования будет продолжена при помощи популярных бенчмакров.
Устаревающий, но еще работоспособный 3DMark 06:
3DMark06
CPU Score|Overall Score
Включите JavaScript, чтобы видеть графики
Для оценки производительности «маломощных» систем этот тест подходит как нельзя лучше. Результаты получились интересными. Во-первых, на стандартной частоте Celeron выиграл у Atom с небольшим перевесом. Разгон оказал очень благотворное воздействие как на оценку CPU так и GPU. В итоге IONITX-P-E оторвался от преследователя очень существенно.
О превосходстве процессора с архитектурой Intel Core свидетельствует и тестирование в 3DMark Vantage:
3DMark Vantage
Performance
Overall Score|CPU Score
Включите JavaScript, чтобы видеть графики
Тест PCMark Vantage хорошо подходит для оценки быстродействия системы при повседневном использовании: интернет-серфинг, просмотр и редактирование изображений, воспроизведение видео и т.п.
PCMark Vantage
PCMark Suite Score
Включите JavaScript, чтобы видеть графики
реклама
По тестовым баллам Atom уступил своему собрату в полтора раза.
Закончив с «синтетикой», можно перейти к решению реальных прикладных задач.
Для конвертирования видео была выбрана программа TMPG Encoder, которая хорошо оптимизирована под многопоточность.
TMPGEnc
Video recoding
sec
Включите JavaScript, чтобы видеть графики
Видимо, именно этот факт позволил процессору Atom чуть сократить отрыв – сказывается работа технологии Hyper Threading.
Выбранные для теста архиваторы также «дружат» с многоядерными процессорами.
WinRAR
Packing 617 Mb archive
sec
Включите JavaScript, чтобы видеть графики
sec
Включите JavaScript, чтобы видеть графики
Как видно на графиках, этот тест оказался первым «победным выступлением» Atom. Правда, этот процессор смог превзойти только Celeron, функционирующий на базовой частоте.
7zip
Packing 617 Mb archive
sec
Включите JavaScript, чтобы видеть графики
Unpacking 617 Mb archive
sec
Включите JavaScript, чтобы видеть графики
7zip оказался еще более лоялен к Atom. Такое превосходство младшего процессора в этом тесте трудно объяснить логически. Скорее всего, свою роль сыграли высокая частота, поддержка Hyper Threading и какие-то «нестыковки» в архитектуре Celeron и коде 7zip, которые не позволили этому процессору проявить свою подлинную вычислительную мощность.
Далее следует тест рендеринга сцены в 3DStudio MAX. Проведя предварительные «прикидочные» испытания при помощи бенчмарка Cinebench (Atom-330 – 0,48 балла, Celeron SU2300 – 0,68 и 0,8 балла в разгоне), автор понял, что можно начинать варить кофе. Процесс будет долгим.
3DStudio MAX 2010
Scene rendering
sec
Включите JavaScript, чтобы видеть графики
Но Celeron SU2300 так и не дал расслабиться, удивительно быстро справившись с расчетами. В этом тесте 4 виртуальных ядра не помогли Atom сократить отставание.
Зато при тестировании в Adobe Photoshop Celeron SU2300 «засел» так крепко, что кофеварка-таки пошла в дело. Ничего удивительного в этом нет, обработка изображения из 183 500 000 пикселей дается непросто даже мощным процессорам.
Adobe Photoshop CS5
Radial Blur filter applying; 112 Mb JPEG
sec
Включите JavaScript, чтобы видеть графики
По прошествии 25 c небольшим минут задача была успешно решена. На фоне Atom – не так уж и плохо, ему на расчеты потребовалось на 10 минут больше.
Вдобавок были проведены несколько тестов с использованием не самых «тяжелых» по современным меркам игр. Результаты во всех случаях получились схожими.
Far Cry 2
Dx9, Low, AA0x
Min | Avg FPS
1024 x 768
Включите JavaScript, чтобы видеть графики
1280 x 1024
Включите JavaScript, чтобы видеть графики
Zotac IONITX-P-E в разгоне почти «вытянул» Far Cry 2 на минимальных настройках. Системе на основе процессора Atom до таких показателей далековато.
Resident Evil 5
Dx9, Low
Avg FPS
1024 x 768
Включите JavaScript, чтобы видеть графики
1280 x 1024
Включите JavaScript, чтобы видеть графики
Игра «Злой резидент» выдала показательные результаты бенчмарка. На IONITX-P-E в нее уже можно поиграть на минимальных настройках (пусть и без особого комфорта), обычная платформа nVidia ION не способна обеспечить приемлемый фреймрэйт.
S.T.A.L.K.E.R.: Call of Pripyat
Very Low, Dx8, AA0x
Min | Avg FPS
1024 x 768
Включите JavaScript, чтобы видеть графики
1280 x 1024
Включите JavaScript, чтобы видеть графики
«Сталкер» может выглядеть очень по-разному. На «максимуме» эта игра кое в чем поспорит даже с легендарным Crysis, а вот на «минимуме» использует рендер Dx8 и отлично «бегает» на ION . Платформа Zotac IONITX-P-E обладает здесь значительным запасом мощности, при желании можно поэкспериментировать с переходом на DX9 или увеличить разрешение.
World in Conflict
Very Low, Dx9, AA0x
Min | Avg FPS
1024 x 768
Включите JavaScript, чтобы видеть графики
1280 x 1024
Включите JavaScript, чтобы видеть графики
В этой стратегической игре исследуемая система обходит конкурента более чем вдвое.
Need for Speed: Shift
Low, Dx9, AA0x
Avg FPS
1024 x 768
Включите JavaScript, чтобы видеть графики
1280 x 1024
Включите JavaScript, чтобы видеть графики
А вот NFS так и осталась непокоренной. Эта игра не слишком хорошо оптимизирована для «слабых» компьютеров, даже на минимальных настройках она требовательна к аппаратным ресурсам.

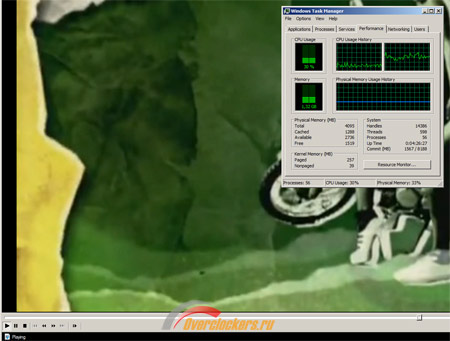

Напоследок планировалось провести тест воспроизведения высококачественного видео. Однако данная затея оказалась бессмысленной – для Celeron SU2300 даже FullHD-ролики не создают никаких проблем. Успешно посмотрев несколько клипов разных форматов из своей коллекции, автор отказался от этой идеи. Самый «тяжелый» случай проигрывания файла MKV с разрешением 1920х1080 точек представлен на фото ниже. Общая загрузка процессора не превышала 30%:
Заключение
Итак, идея скрестить платформы nVidia ION и Intel CULV оказалась очень продуктивной. Посессор Celeron SU2300 значительно превосходит лучший из Atom’ов в подавляющем большинстве тестов. Графическая составляющая платформы ION после установки нового CPU и вовсе обрела второе дыхание. Показатель FPS в протестированных играх возрос на величину 30-100%.
Его возможностей с лихвой хватит для хитов 5-7-летней давности, да и часть свежих игр будет доступна на минимальных настройках. Если поиграть все же очень хочется, в крайнем случае можно докупить бюджетную видеокарту «из недавнего прошлого» (Radeon HD3850, GeForce 9600) и устанавливать ее по мере необходимости в пустующий разъем PCIe 2.0 16x. Возможно, скромный процессор и не «прокачает» ее в полной мере, но выбор игр значительно расширится.
Разумеется, нельзя обойти стороной и разгонные способности платы. Продукты такого класса обычно плохо приспособлены для оверклокинга, но Zotac IONITX предоставляет достаточное количество настроек для разгона процессора, памяти и видеоядра.
По субъективным ощущениям автора, при работе в среде Windows 7 с разрешением рабочего стола 1920х1200 точек исследованная плата мало отличается от основного стендового компьютера на базе Intel Core i7. Только специфические ресурсоемкие приложения могут вызвать затруднения, весь набор повседневных задач решается «на лету».
Для многих полезным бонусом окажется наличие встроенной WiFi-карты, которую не придется покупать отдельно.
Подытожу: если вы давно задумывались о сборке компактной, тихой и экономичной системы, но невысокая производительность процессоров Atom ставила это решение под сомнение – Zotac IONITX-P-E окажется достойным выбором.
Выражаем благодарность:
- Компании Zotac за предоставленную на тест материнскую плату Zotac IONITX-P-E;
Константин Назаров aka Лакс Наваху
