Тестовый стенд
Thermalright Spitfire и VRM-G2 тестировались в составе следующей системы:
Материнская плата: | Asus P6TD Deluxe (Intel X58 Express, BIOS ver. 0501); |
Центральный процессор: | Intel Core i7 920 (Bloomfield, rev. D0, штатное напряжение 1.1875 В, фото экземпляра). |
Охлаждение CPU: | Радиатор: Thermalright Ultra-120 eXtreme 1366 RT; Вентилятор:Thermalright TR-FDB (120 x 120 x 25 мм, ≈1000 RPM); Термоинтерфейс: Arctic Cooling MX-2. |
Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7. |
Видеокарта: | MSI GeForce GTX 480, 1536 Мбайт, reference. |
Блок питания: | Enermax Revolution 85+, 850 Вт. |
Дополнительные вентиляторы: | Thermalright TY-140 (140 x 140 x 25 мм, ≈900–1300 RPM). |
Термоинтерфейс: | Arctic Cooling MX-2. |
Установка и совместимость

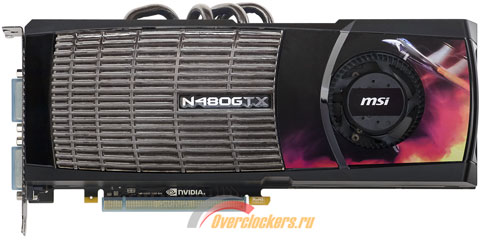

В качестве подопытного нам достался вот такой экземпляр референсного GeForce GTX 480, продающийся в рознице под брендом MSI:
реклама
Замену системы охлаждения видеокарты начинаем с демонтажа старого кулера. Он прикручен к плате почти двумя десятками винтов, четыре из них – подпружиненные – призваны обеспечить равномерный прижим основания радиатора GPU к его теплорассеивателю.

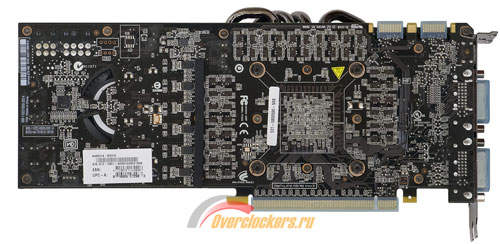

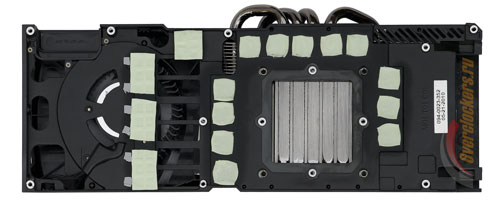

Взгляд на снятую систему охлаждения платы с обратной стороны позволяет понять, о чем производитель счел нужным озаботиться. Это сразу 12 микросхем памяти (причем, интересно сгруппированных: 4–5–3) и четыре группы силовых элементов.
Радиатор GPU работает по принципу прямого контакта – пять его тепловых трубок (к слову, это всего на одну меньше, чем у Spitfire) контактируют с крышкой видеопроцессора непосредственно.

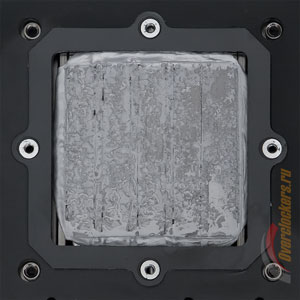

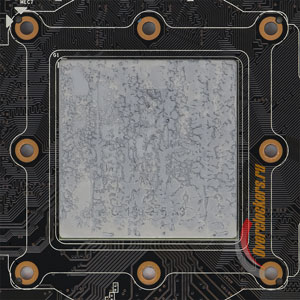

В качестве термоинтерфейса используется серебросодержащая паста серого цвета. Сама по себе она, должно быть, неплохая, только вот довольно густая, и ее сюда налили, что называется, «от души». А площадь поверхности теплораспределителя GF100 довольно велика, поэтому паста из-под него практически не выдавилась, образовав толстую прокладку между ним и радиатором:
Замена термоинтерфейса на Arctic Cooling MX-2 вкупе с его нормальным нанесением позволила снизить температуру GPU на 3–5 градусов в зависимости от нагрузки и оборотов турбины.
реклама

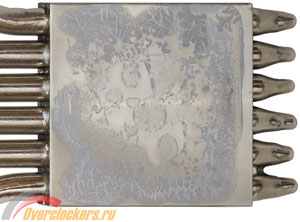

Даже отпечаток теплораспределителя GF100 на не самом ровном основании Thermalright Spitfire выглядел заметно пристойнее:
Но это мы серьезно забежали вперед. Новую систему охлаждения на теперь уже «голую» карту еще нужно установить.

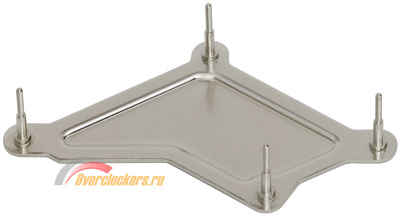

Первым делом монтируем VRM-радиатор. Его backplate не оклеен изнутри изолирующим пластиком. А все потому, что уже наличествующие здесь винты оборудованы ограничителями, из-за которых сама пластина будет располагаться в нескольких миллиметрах от платы:

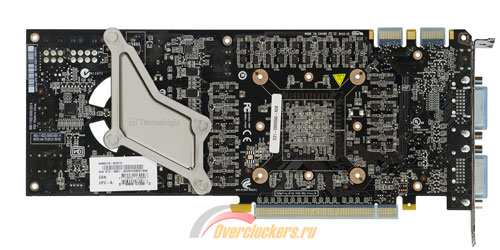

Устанавливаем backplate с обратной стороны GeForce GTX 480:

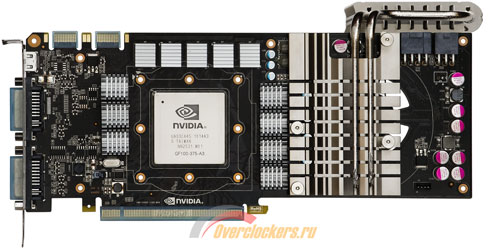

И привинчиваем радиатор (с наклеенными термопрокладками) – с лицевой:
Комплектные гайки – довольно большие, они без проблем закручиваются вручную (а, собственно, больше ничего и не остается: снаружи они круглые, да и под отвертку изнутри не приспособлены).
Что касается собственно Thermalright Spitfire, то его мы уже устанавливали, повторяться не будем. Новое крепление отличается лишь расстоянием между монтажными отверстиями. Разве что радиаторов для памяти пришлось задействовать на четыре больше, причем пять из них – низких. Кстати, уже использованные радиаторы нормально наклеились второй раз. Не зря я поместил их обратно под защитную пленку после первого тестирования.
Об ограничениях, которые Spitfire накладывает на остальные компоненты системного блока (включая корпус), в прошлый раз вроде тоже обстоятельно поговорили. Например, так – радиатором вверх – в «испытательных» целях его вообще лучше не ставить:
реклама

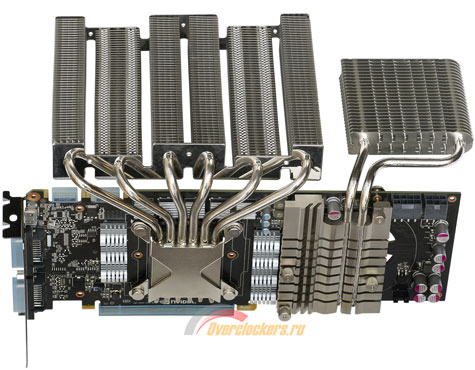

При этом под ним окажется процессорная система охлаждения (которая, кстати, обязательно должна быть низкопрофильной), и «чистого» тестирования эффективности видеокулера не получится.

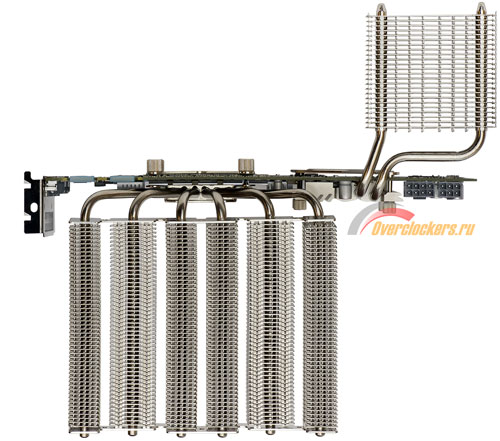

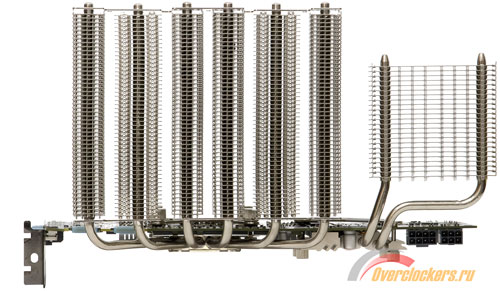

Так что разворачиваем Spitfire вниз (его «двухстороннее» основание и механизм крепления это позволяют):

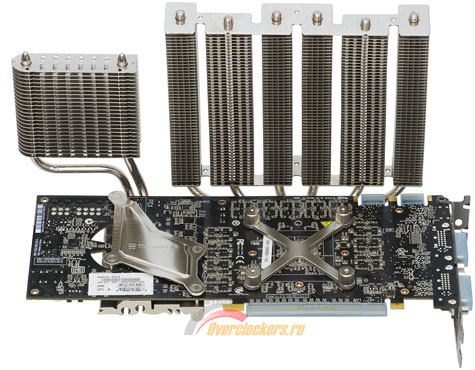

И плавно переходим к разговору о вентиляторах :).
VRM-радиатор в этот раз «вертушкой» было решено не оснащать. Мониторинг температуры силовых элементов GeForce GTX 480 все равно не поддерживается, да и сам радиатор все время тестирования был не слишком горячим – ему вполне хватало того, что через него «протягивал» воздух вентилятор процессорной системы охлаждения. Крепление «вертушки» здесь точно такое же же, как у VRM-R5, на который мы ранее устанавливали «восьмидесятку» Scythe DFS802512L:

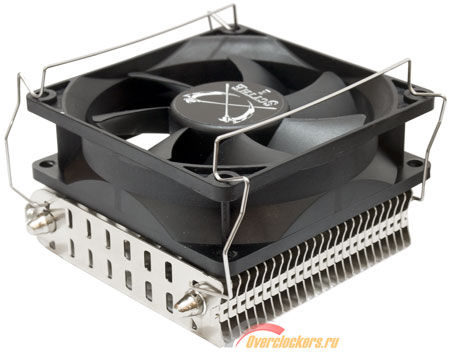

А вот что касается монтажа вентилятора на сам Spitfire, то тут выяснился неприятный нюанс.

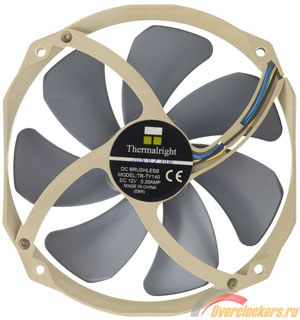

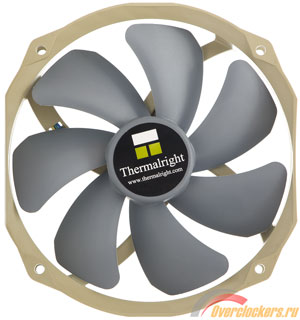

Вместо «заслуженного» Thermalright X-Silent в качестве «стосороковки» у нас в последних обзорах используется новый вентилятор этой компании – TY-140. В первую очередь из-за более высокой максимальной скорости. В дополнение к этому его монтажные отверстия соответствуют «стодвадцатке». В комплекте со Spitfire идут оба набора крепежных скоб. И все они должны цепляться за ближнюю к радиатору часть рамки вентилятора. Но в случае с TY-140 скобы, соответствующие форм-фактору 140-мм, велики, а 120-мм – упираются в центральную часть рамки «вертушки». То есть ни один набор не подойдет:

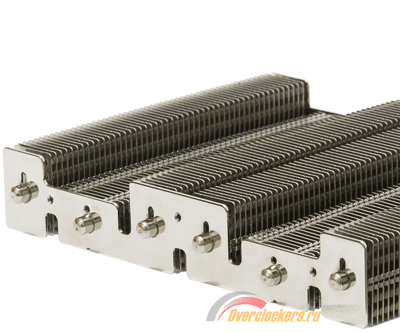

К счастью, боковины Spitfire достаточно «дырявые», и короткие скобы удалось зацепить выше так, что они дотянулись до верхних монтажных отверстий TY-140. Правда, вентилятор при этом оказался немного смещен относительно центра радиатора (хотя за его пределы не вылез, так что все нормально):

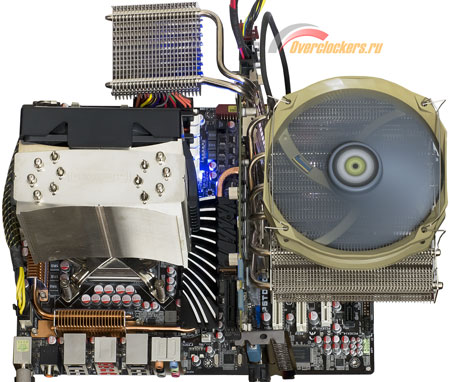

И вот стенд собран, самое время перейти к тестированию. Но сначала, как всегда, несколько слов о методике.
