Укрощаем GeForce GTX 480: дополнительный тест Thermalright Spitfire + VRM-G2 (страница 3)
реклама
Инструментарий
Прогрев видеокарты: | FurMark 1.8.2. |
Разгон и мониторинг: | MSI AfterBurner 2.0.0 |
Дополнительный мониторинг: | GPU-Z 0.4.6. |
Методика тестирования
Компоненты тестового стенда работали в следующем режиме:

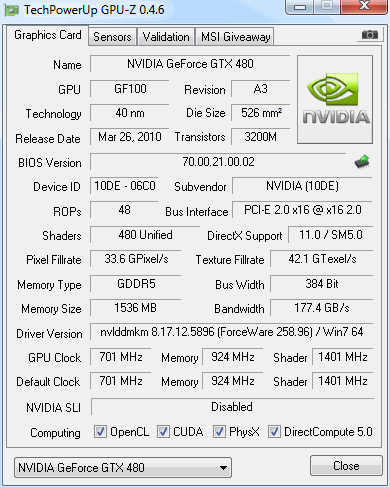

Видеокарта GeForce GTX 480:
реклама
GPU Frequency = 800 МГц (разгон) и 700 МГц (штатный режим);
GPU Voltage = штатное;
GDDR Frequency = 1050 (4200 – GDDR5) МГц (разгон) и 925 Мгц (штатный режим).

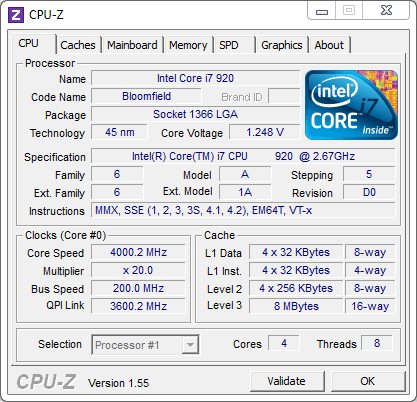

Центральный процессор Intel Core i7 920:
VCore = 1.25 В (Loadline Calibration вкл.);
Ratio = 20;
Intel Turbo Boost = выкл;
реклама
Base Clock = 200;
CPU Clock = 4000 МГц.
Оперативная память Corsair XMS3:
VDIMM = 1.64 В;
Ratio = 8 (RAM Clock = 1600 МГц);
Timings = 7–7–7–18.

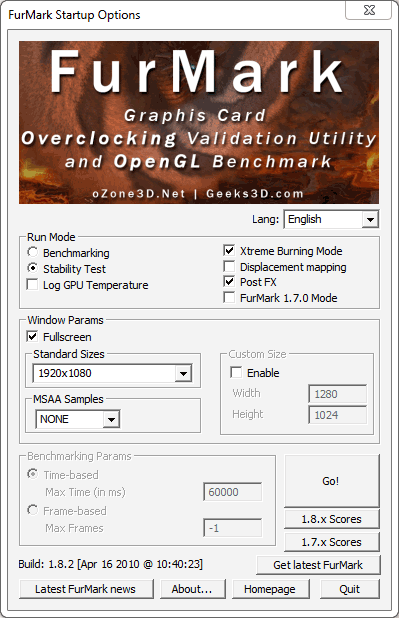

Настройки FurMark:
Тесты проводились в 64-битной Windows 7. Температура в помещении поддерживалась в интервале 25–26 градусов по Цельсию.
Оппонентом Thermalright Spitfire и VRM-G2 выступил референсный кулер GeForce GTX 480.
Изнаначально в наших планах было и тестирование в пассивном режиме, но первые же полученные результаты заставили от него отказаться. Поэтому на графиках вы увидите лишь показатели тестируемого кулера с вентилятором Thermalright TY-140, 140 x 140 x 25 мм, ≈900–1300 RPM (PWM). Зато сразу в двух режимах: тихом (900 об/мин) и производительном (1300 RPM).
Результаты тестирования
реклама
Но начнем мы на этот раз не с графиков, а с пояснения. Дело в том, что в случае со штатной системой охлаждения GeForce GTX 480 важно не столько наивысшее достигнутое значение температуры (пометка «Max» на графиках), сколько его динамика. Поэтому о показанных тестируемыми кулерами результатах мы сначала расскажем на словах. Впрочем, не забывая приводить скриншоты окна мониторинга утилиты MSI AfterBurner.
Первой пойдет как раз «референсная» система охлаждения. В режиме автоматической регулировки без нагрузки («Idle» на графиках) ее турбина вращается медленно, обеспечивая видеокарте достаточно неплохую шумовую эргономику. Но стоило в тестовом режиме включить FurMark («Burn»), как за первые пару минут вместе с ростом температуры GPU до 94°C взлетают и обороты «вертушки», доходя в пике до максимальных 4680 RPM.
После чего температура GF100 стабилизируется и даже немного снижается. С некоторым запозданием, но уменьшается при этом и скорость вращения турбины. Фиксируются значения («Final» на графиках) на отметках 91 градусов и 4380 RPM. Разумеется, карта все равно остается очень шумной.

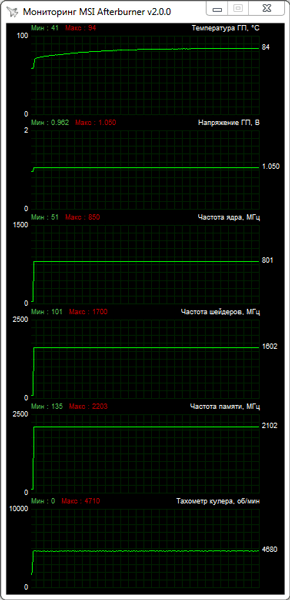

Почти как в режиме максимальных оборотов, хотя температура в нем на целых семь градусов ниже:
Впрочем, приведем объективные данные о суммарном уровне шума, издаваемого работающей системой во всех случаях: с Reference-кулером и Thermalright Spitfire. Измерения проводились с расстояния в 0.3, 1.0 и 3.0 метра от вентилятора, компоненты на открытом стенде были скомпонованы так, чтобы именно система охлаждения графического ускорителя была ближайшим к шумомеру заметным источником шума. Фоновый уровень («Ambient» на графике) составлял 26* дБ.
* Использованный шумомер AZ Instrument 8922 RS232 SLM гарантирует погрешность не более полдецибела, но только в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
0.3 m
Включите JavaScript, чтобы видеть графики
1.0 m
Включите JavaScript, чтобы видеть графики
3.0 m
Включите JavaScript, чтобы видеть графики
Как видите, Thermalright Spitfire даже со «стосороковкой» на 1300 оборотов в минуту гораздо тише референсного кулера под нагрузкой, практически сравниваясь по шуму со штатной системой охлаждения GeForce GTX 480 в простое – отличный результат! А при минимальных 900 RPM вентилятора Thermalright TY-140 видеокарта и вовсе не выделяется «на слух» на фоне остальных компонентов (тоже довольно тихих).
Теперь главное, чтобы эффективность охлаждения не подвела.
Приведем, наконец, сравнительный график со всеми температурами:
Разгон (800/2100 МГц):
Включите JavaScript, чтобы видеть графики
Вот так неожиданность! А обеспечить-то GF100 заметно лучший температурный режим, чем штатный кулер, Spitfire и не может! Восемь градусов выигрыша на максимальных 1300 RPM «стосороковки» и всего три – при пониженных ее оборотах – это совсем не то, на что мы рассчитывали после отличных результатов, показанных новым GPU-кулером Thermalright на Radeon HD 5850.

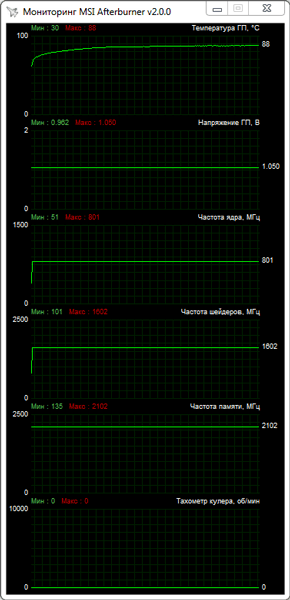

Давайте попробуем разобраться, в чем дело. Меня заинтересовал график роста температуры GF100 при тестировании в «тихом» режиме:
Здесь нет никаких «скачков», поначалу вообще кажется, что температура GPU «выйдет» на финальное значение в районе 65–70 градусов. Но далее она почти линейно растет до 85°C, и лишь затем наступает «насыщение». Обычно это свидетельствует о недостаточной скорости рассеивания тепла: слишком мала полезная площадь радиатора и/или недостаточно обдува. Неужели даже огромного Thermalright Spitfire мало для разогнанного GeForce GTX 480? И действительно, если немного уменьшить его тепловыделение путем установки штатных частот, температура GPU перестает расти линейно, спокойно стабилизируясь у отметки в 63°C (на 20 градусов меньше!). Вот это уже на что-то похоже.
Штатный режим (700/1850 МГц):
Включите JavaScript, чтобы видеть графики
К слову, разница в энергопотреблении карты при этом составляет порядка 25 Вт*. Radeon HD 5850 же, если кому-то интересно, в штатном режиме «ест» на 90 Вт меньше, а при разгоне (также без повышения напряжения) «разрыв» между ними переваливает за 100 Вт.
*Измерения производились с помощью Perel E305EMG.

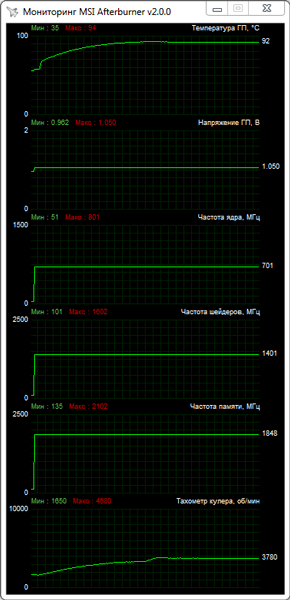

Со штатным кулером в отсутствие разгона температурный режим GPU GeForce GTX 480 не улучшается, просто немного (но довольно заметно на слух) снижаются обороты турбины:
|
|
Жаль только, что даже такие результаты Spitfire все равно заставляют забыть и о разгоне с повышением напряжения, и о тестах в пассивном режиме – при штатных частотах и напряжении. Заметно же понизить «напругу» GPU с сохранением стабильности «в стоке» GeForce GTX 480 не позволяет: уже выставление одного вольта ровно (против штатных 1.05 В) приводило к быстрому краху в FurMark.
А значит, тесты завершены. На очереди заключение.
